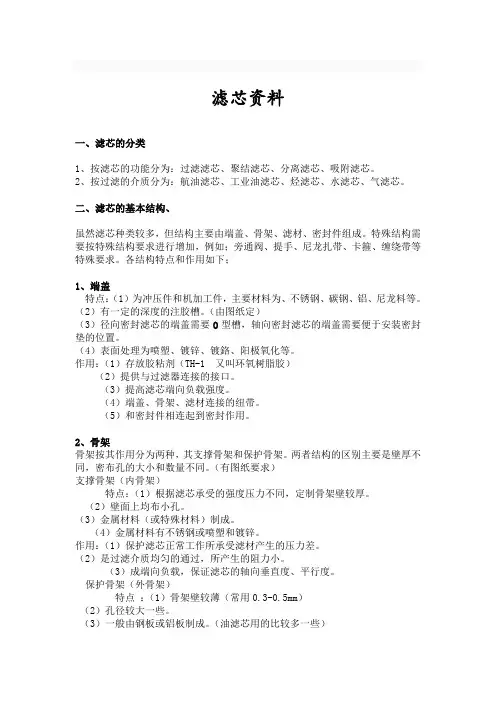

滤芯资料一、滤芯的分类1、按滤芯的功能分为：过滤滤芯、聚结滤芯、分离滤芯、吸附滤芯。
2、按过滤的介质分为：航油滤芯、工业油滤芯、烃滤芯、水滤芯、气滤芯。
二、滤芯的基本结构、虽然滤芯种类较多，但结构主要由端盖、骨架、滤材、密封件组成。
特殊结构需要按特殊结构要求进行增加，例如；旁通阀、提手、尼龙扎带、卡箍、缠绕带等特殊要求。
各结构特点和作用如下；1、端盖特点：（1）为冲压件和机加工件，主要材料为、不锈钢、碳钢、铝、尼龙料等。
（2）有一定的深度的注胶槽。
（由图纸定）（3）径向密封滤芯的端盖需要O型槽，轴向密封滤芯的端盖需要便于安装密封垫的位置。
（4）表面处理为喷塑、镀锌、镀鉻、阳极氧化等。
作用：（1）存放胶粘剂（TH-1 又叫环氧树脂胶）（2）提供与过滤器连接的接口。
（3）提高滤芯端向负载强度。
（4）端盖、骨架、滤材连接的纽带。
（5）和密封件相连起到密封作用。
2、骨架骨架按其作用分为两种，其支撑骨架和保护骨架。
两者结构的区别主要是壁厚不同，密布孔的大小和数量不同。
（有图纸要求）支撑骨架（内骨架）特点：（1）根据滤芯承受的强度压力不同，定制骨架壁较厚。
（2）壁面上均布小孔。
（3）金属材料（或特殊材料）制成。
（4）金属材料有不锈钢或喷塑和镀锌。
作用：（1）保护滤芯正常工作所承受滤材产生的压力差。
（2）是过滤介质均匀的通过，所产生的阻力小。
（3）成端向负载，保证滤芯的轴向垂直度、平行度。
保护骨架（外骨架）特点：（1）骨架壁较薄（常用0.3-0.5mm）（2）孔径较大一些。
（3）一般由钢板或铝板制成。
（油滤芯用的比较多一些）作用：（1）保护滤材不受外部磕碰而损伤。
（2）防止滤材在工作中受到压力冲击所产生弯曲变形。
（3）承受部分端向负载。
3、滤材滤材主要由过滤层和支撑层组成。
过滤材料主要分为：玻璃纤维纸（为进口纸、国产纸）、植物纤维纸、不锈钢网、铜网、合成纤维毡、吸水滤材等。
支撑层材料主要为：镀锌网、不锈钢网、植物纤维纸、铜网等。
滤清器分类及工作原理一、引言滤清器是一种常见的设备，用于去除液体或气体中的杂质，保持流体的纯净度。
本文将详细介绍滤清器的分类以及各种类型滤清器的工作原理。
二、滤清器分类根据滤清器的应用领域和工作原理，可以将滤清器分为以下几类：1. 液体滤清器液体滤清器主要用于去除液体中的固体颗粒、悬浮物和微生物等杂质。
根据滤材的不同，液体滤清器可以分为以下几种类型：- 纤维滤清器：采用纤维材料作为滤材，通过纤维的孔隙来过滤液体。
常见的纤维滤清器有布滤器、滤纸和滤布。
- 膜滤清器：采用膜材料作为滤材，通过膜的微孔来过滤液体。
常见的膜滤清器有微滤膜、超滤膜和纳滤膜。
- 砂滤器：采用砂颗粒作为滤材，通过砂层的孔隙来过滤液体。
砂滤器常用于水处理领域。
- 活性炭滤清器：采用活性炭作为滤材，通过活性炭的吸附作用来去除液体中的有机物和异味。
2. 气体滤清器气体滤清器主要用于去除气体中的固体颗粒、液滴和有害气体等杂质。
根据滤材的不同，气体滤清器可以分为以下几种类型：- 纤维滤清器：与液体滤清器类似，采用纤维材料作为滤材，通过纤维的孔隙来过滤气体。
- 活性炭滤清器：与液体滤清器类似，采用活性炭作为滤材，通过活性炭的吸附作用来去除气体中的有机物和异味。
- 分子筛滤清器：采用分子筛材料作为滤材，通过分子筛的孔隙和吸附作用来去除气体中的有害气体。
三、滤清器工作原理不同类型的滤清器有不同的工作原理，下面将分别介绍几种常见滤清器的工作原理。
1. 纤维滤清器工作原理纤维滤清器的工作原理基于纤维材料的孔隙大小和纤维间的间隙，通过物理过滤的方式去除液体或气体中的杂质。
当液体或气体通过纤维滤清器时，固体颗粒或液滴会被滤材的孔隙截留，而纯净的液体或气体则通过滤材的间隙流出。
2. 膜滤清器工作原理膜滤清器的工作原理基于膜材料的微孔大小和选择性透过性，通过物理隔离和分子筛选的方式去除液体或气体中的杂质。
微孔大小决定了能通过膜的颗粒或分子的大小，而选择性透过性则决定了膜对特定成分的选择性透过。
工业与家用中的各种主要滤芯介绍一、传统介质制成的滤芯组件一圆柱形滤芯组件.图5-5为一端敞口的多孔塑料滤芯组件单元。
此外，还有两端敞口的玻璃纤维管。
圆柱形滤芯的材质还有烧结金属粉末、烧结金属网、烧结金属纤维、多孔陶瓷及多孔塑料。
有的滤芯是用一层或多层织造织物或非织造材料卷在刚性多孔芯子上形成的。
1.打褶的圆柱形滤芯组件图5-6为打褶的圆柱形毡子滤芯，已成功用来过滤燃料油和润滑油。
其最大优点是过滤面积远大于光滑的圆柱形滤芯。
该滤芯有一带孔的心管，用来支撑介质层。
介质层既可以是单层，又可是多层，其材质包括纤维素纸、非织造材料及膜。
多层组件沿介质厚度方向有不同尺寸的孔。
图5-7为多层一般用途的滤芯，全部材料都是聚丙烯。
在该滤芯的内、外支撑圆柱之间除了配置聚丙烯膜之外，还可配置尼龙膜和聚四氟乙烯膜。
图5-8为用烧结不锈钢纤维制成的。
单层打褶滤芯，其不锈钢烧结纤维介质装在两粗网之间，以便获得保护和支撑。
这些采用了先进技术的滤芯，可用于高压和高温场合（如过滤熔融的聚合物）。
图5-9是浸过树脂的纤维素纸打褶滤芯。
该滤芯有足够的刚度，既没有中央支撑心轴，也不需要在相邻褶之间加垫来保持间隔。
该种滤芯常用于发动机吸入空气的过滤。
2.双凸透镜形滤芯图5-10是佳能公司（Canon）的双凸透镜形滤芯组件，是所谓的正ζ电位（ZetaPlus）介质。
材质为烧结不锈钢的滤芯，能承受高压（3×107Pa），其他材料还有无石棉滤片等。
3.高压液压油用的滤芯液压油过滤机可在375×105Pa压力下工作，压差为17×105Pa。
滤芯用后，需返回其制造厂更新。
显然，此种滤芯较贵。
图5-11所示滤芯相对便宜一些，属于用后即弃的打褶滤芯，其最大工作压限制在170×105Pa以下。
二、纱线滤芯1.纱线缠绕或卷轴缠绕式滤芯图5-12是典型的纱线缠绕或卷轴缠绕的滤芯，其直径为63mm，长度为250mm，已广泛用于许多工业领域。

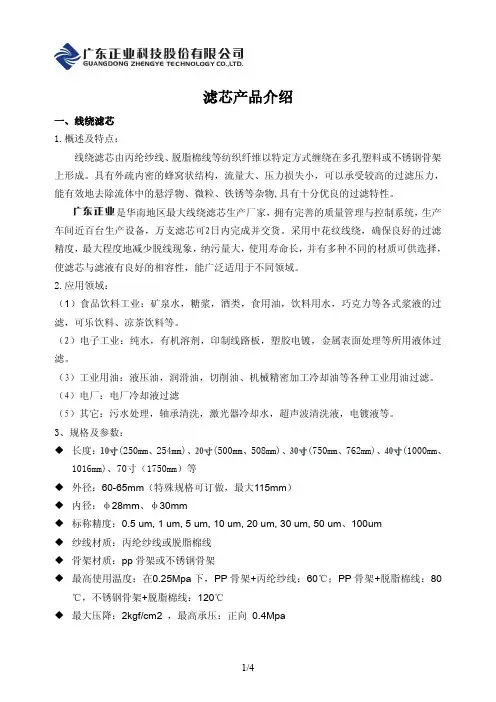

滤芯产品介绍一、线绕滤芯1.概述及特点：线绕滤芯由丙纶纱线、脱脂棉线等纺织纤维以特定方式缠绕在多孔塑料或不锈钢骨架上形成。
具有外疏内密的蜂窝状结构，流量大、压力损失小，可以承受较高的过滤压力，能有效地去除流体中的悬浮物、微粒、铁锈等杂物,具有十分优良的过滤特性。
是华南地区最大线绕滤芯生产厂家，拥有完善的质量管理与控制系统，生产车间近百台生产设备，万支滤芯可2日内完成并交货。
采用中花纹线绕，确保良好的过滤精度，最大程度地减少脱线现象，纳污量大，使用寿命长，并有多种不同的材质可供选择，使滤芯与滤液有良好的相容性，能广泛适用于不同领域。
2.应用领域：（1）食品饮料工业：矿泉水，糖浆，酒类，食用油，饮料用水，巧克力等各式浆液的过滤，可乐饮料、凉茶饮料等。
（2）电子工业：纯水，有机溶剂，印制线路板，塑胶电镀，金属表面处理等所用液体过滤。
（3）工业用油：液压油，润滑油，切削油、机械精密加工冷却油等各种工业用油过滤。
（4）电厂：电厂冷却液过滤（5）其它：污水处理，轴承清洗，激光器冷却水，超声波清洗液，电镀液等。
3、规格及参数：◆长度：10寸(250mm、254mm)、20寸(500mm、508mm)、30寸(750mm、762mm)、40寸(1000mm、1016mm)、70寸（1750mm）等◆外径：60-65mm（特殊规格可订做，最大115mm）◆内径：φ28mm、φ30mm◆标称精度：0.5um,1um,5um,10um,20um,30um,50um、100um◆纱线材质：丙纶纱线或脱脂棉线◆骨架材质：pp骨架或不锈钢骨架◆最高使用温度：在0.25Mpa下，PP骨架+丙纶纱线：60℃；PP骨架+脱脂棉线：80℃，不锈钢骨架+脱脂棉线：120℃◆最大压降：2kgf/cm2，最高承压：正向0.4Mpa二、PP滤芯1.概述及特点：PP滤芯是由超细聚丙烯纤维热熔缠结制成，超细纤维依靠自身粘合和缠结，在空间随机构成三维微孔结构，具有深层过滤的特性，能有效去除所过滤液体中的各种颗粒杂质。

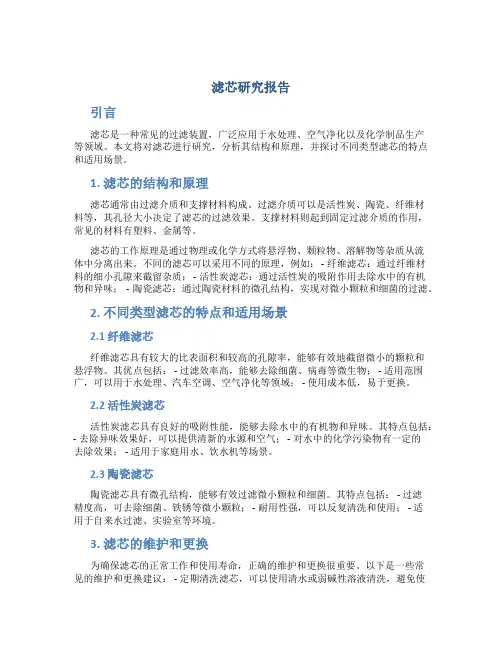

滤芯研究报告引言滤芯是一种常见的过滤装置，广泛应用于水处理、空气净化以及化学制品生产等领域。
本文将对滤芯进行研究，分析其结构和原理，并探讨不同类型滤芯的特点和适用场景。
1. 滤芯的结构和原理滤芯通常由过滤介质和支撑材料构成。
过滤介质可以是活性炭、陶瓷、纤维材料等，其孔径大小决定了滤芯的过滤效果。
支撑材料则起到固定过滤介质的作用，常见的材料有塑料、金属等。
滤芯的工作原理是通过物理或化学方式将悬浮物、颗粒物、溶解物等杂质从流体中分离出来。
不同的滤芯可以采用不同的原理，例如： - 纤维滤芯：通过纤维材料的细小孔隙来截留杂质； - 活性炭滤芯：通过活性炭的吸附作用去除水中的有机物和异味； - 陶瓷滤芯：通过陶瓷材料的微孔结构，实现对微小颗粒和细菌的过滤。
2. 不同类型滤芯的特点和适用场景2.1 纤维滤芯纤维滤芯具有较大的比表面积和较高的孔隙率，能够有效地截留微小的颗粒和悬浮物。
其优点包括： - 过滤效率高，能够去除细菌、病毒等微生物； - 适用范围广，可以用于水处理、汽车空调、空气净化等领域； - 使用成本低，易于更换。
2.2 活性炭滤芯活性炭滤芯具有良好的吸附性能，能够去除水中的有机物和异味。
其特点包括：- 去除异味效果好，可以提供清新的水源和空气； - 对水中的化学污染物有一定的去除效果； - 适用于家庭用水、饮水机等场景。
2.3 陶瓷滤芯陶瓷滤芯具有微孔结构，能够有效过滤微小颗粒和细菌。
其特点包括： - 过滤精度高，可去除细菌、铁锈等微小颗粒； - 耐用性强，可以反复清洗和使用； - 适用于自来水过滤、实验室等环境。
3. 滤芯的维护和更换为确保滤芯的正常工作和使用寿命，正确的维护和更换很重要。
以下是一些常见的维护和更换建议： - 定期清洗滤芯，可以使用清水或弱碱性溶液清洗，避免使用强酸强碱； - 根据滤芯使用寿命和水质情况，定期更换滤芯； - 存放滤芯时，应避免阳光直射和高温环境。
结论滤芯是一种重要的过滤装置，其结构和原理决定了其过滤效果和适用场景。
滤清器分类及工作原理一、引言滤清器是一种常见的设备，用于去除液体或气体中的杂质和固体颗粒。
它们在许多领域中都有广泛的应用，包括水处理、空气净化、工业生产等。
本文将介绍滤清器的分类和工作原理。
二、滤清器的分类根据滤清器的工作原理和结构特点，可以将滤清器分为以下几类：1. 压力滤清器：压力滤清器是最常见的滤清器类型之一。
它们通过将待过滤的液体或气体通过滤芯，利用压力驱动杂质通过滤芯，从而实现过滤的目的。
常见的压力滤清器包括油滤器、空气滤清器等。
2. 真空滤清器：真空滤清器是利用负压原理实现过滤的设备。
它们通过在滤芯的一侧建立负压，使液体或气体通过滤芯，将杂质留在滤芯上。
真空滤清器通常用于一些对杂质要求较高的场合，如制药、食品加工等。
3. 沉降滤清器：沉降滤清器利用颗粒物质在液体中的沉降速度不同的原理进行过滤。
它们通过调节液体的流速和倾斜角度，使颗粒物质在滤芯上沉降，从而实现过滤的目的。
沉降滤清器常用于一些颗粒物质浓度较高的液体过滤。
4. 离心滤清器：离心滤清器利用离心力将液体中的杂质分离出来。
它们通过旋转滤芯，产生离心力，使杂质沉积在滤芯的内壁上，从而实现过滤的目的。
离心滤清器通常用于一些对杂质分离要求较高的场合，如化工、石油等。
5. 膜滤清器：膜滤清器是利用特殊的膜材料进行过滤的设备。
它们通过膜的微孔或分子筛作用，将液体或气体中的杂质分离出来。
膜滤清器通常用于一些对过滤精度要求较高的场合，如饮用水净化、医药等。
三、滤清器的工作原理不同类型的滤清器有不同的工作原理，下面将分别介绍几种常见滤清器的工作原理。
1. 压力滤清器的工作原理：压力滤清器通过将待过滤的液体或气体通过滤芯，利用压力驱动杂质通过滤芯。
滤芯通常由纤维材料、金属网等构成，具有一定的孔隙度和过滤精度。
当液体或气体通过滤芯时，较大的颗粒物质会被滤芯拦截，而较小的颗粒物质则可以通过滤芯。
通过调节滤芯的孔隙度和过滤精度，可以实现不同粒径的颗粒物质的过滤。

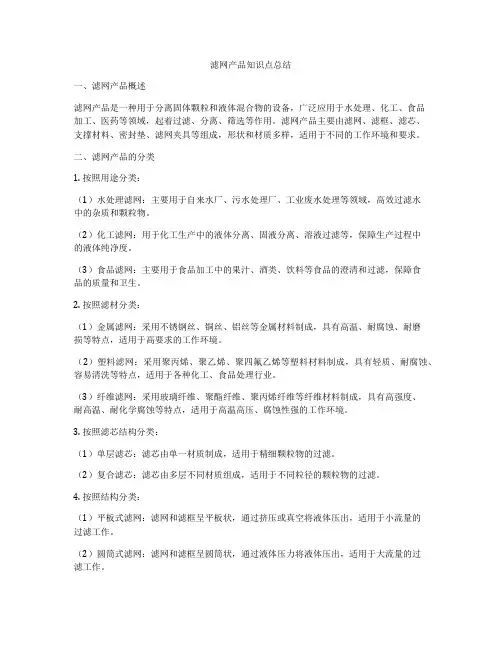

一、滤网产品概述滤网产品是一种用于分离固体颗粒和液体混合物的设备，广泛应用于水处理、化工、食品加工、医药等领域，起着过滤、分离、筛选等作用。
滤网产品主要由滤网、滤框、滤芯、支撑材料、密封垫、滤网夹具等组成，形状和材质多样，适用于不同的工作环境和要求。
二、滤网产品的分类1. 按照用途分类：（1）水处理滤网：主要用于自来水厂、污水处理厂、工业废水处理等领域，高效过滤水中的杂质和颗粒物。
（2）化工滤网：用于化工生产中的液体分离、固液分离、溶液过滤等，保障生产过程中的液体纯净度。
（3）食品滤网：主要用于食品加工中的果汁、酒类、饮料等食品的澄清和过滤，保障食品的质量和卫生。
2. 按照滤材分类：（1）金属滤网：采用不锈钢丝、铜丝、铝丝等金属材料制成，具有高温、耐腐蚀、耐磨损等特点，适用于高要求的工作环境。
（2）塑料滤网：采用聚丙烯、聚乙烯、聚四氟乙烯等塑料材料制成，具有轻质、耐腐蚀、容易清洗等特点，适用于各种化工、食品处理行业。
（3）纤维滤网：采用玻璃纤维、聚酯纤维、聚丙烯纤维等纤维材料制成，具有高强度、耐高温、耐化学腐蚀等特点，适用于高温高压、腐蚀性强的工作环境。
3. 按照滤芯结构分类：（1）单层滤芯：滤芯由单一材质制成，适用于精细颗粒物的过滤。
（2）复合滤芯：滤芯由多层不同材质组成，适用于不同粒径的颗粒物的过滤。
4. 按照结构分类：（1）平板式滤网：滤网和滤框呈平板状，通过挤压或真空将液体压出，适用于小流量的过滤工作。
（2）圆筒式滤网：滤网和滤框呈圆筒状，通过液体压力将液体压出，适用于大流量的过滤工作。
1. 过滤精度：滤网产品的过滤精度是指产品过滤颗粒物的最小尺度，通常以微米（μm）为单位，如1μm、5μm等。
2. 压力损失：滤网产品在过滤过程中会产生一定的阻力，即压力损失，通常以帕斯卡（Pa）为单位。
3. 流量：滤网产品处理液体的流速，通常以立方米/小时（m³/h）为单位。
4. 承压能力：滤网产品能够承受的最大工作压力，通常以兆帕（MPa）为单位。
滤芯资料一、滤芯的分类1、按滤芯的功能分为：过滤滤芯、聚结滤芯、分离滤芯、吸附滤芯。
2、按过滤的介质分为：航油滤芯、工业油滤芯、烃滤芯、水滤芯、气滤芯。
二、滤芯的基本结构、虽然滤芯种类较多，但结构主要由端盖、骨架、滤材、密封件组成。
特殊结构需要按特殊结构要求进行增加，例如；旁通阀、提手、尼龙扎带、卡箍、缠绕带等特殊要求。
各结构特点和作用如下；1、端盖特点：（1）为冲压件和机加工件，主要材料为、不锈钢、碳钢、铝、尼龙料等。
（2）有一定的深度的注胶槽。
（由图纸定）（3）径向密封滤芯的端盖需要O型槽，轴向密封滤芯的端盖需要便于安装密封垫的位置。
（4）表面处理为喷塑、镀锌、镀鉻、阳极氧化等。
作用：（1）存放胶粘剂（TH-1 又叫环氧树脂胶）（2）提供与过滤器连接的接口。
（3）提高滤芯端向负载强度。
（4）端盖、骨架、滤材连接的纽带。
（5）和密封件相连起到密封作用。
2、骨架骨架按其作用分为两种，其支撑骨架和保护骨架。
两者结构的区别主要是壁厚不同，密布孔的大小和数量不同。
（有图纸要求）支撑骨架（内骨架）特点：（1）根据滤芯承受的强度压力不同，定制骨架壁较厚。
（2）壁面上均布小孔。
（3）金属材料（或特殊材料）制成。
（4）金属材料有不锈钢或喷塑和镀锌。
作用：（1）保护滤芯正常工作所承受滤材产生的压力差。
（2）是过滤介质均匀的通过，所产生的阻力小。
（3）成端向负载，保证滤芯的轴向垂直度、平行度。
保护骨架（外骨架）特点：（1）骨架壁较薄（常用0.3-0.5mm）（2）孔径较大一些。
（3）一般由钢板或铝板制成。
（油滤芯用的比较多一些）作用：（1）保护滤材不受外部磕碰而损伤。
（2）防止滤材在工作中受到压力冲击所产生弯曲变形。
（3）承受部分端向负载。
3、滤材滤材主要由过滤层和支撑层组成。
过滤材料主要分为：玻璃纤维纸（为进口纸、国产纸）、植物纤维纸、不锈钢网、铜网、合成纤维毡、吸水滤材等。
支撑层材料主要为：镀锌网、不锈钢网、植物纤维纸、铜网等。

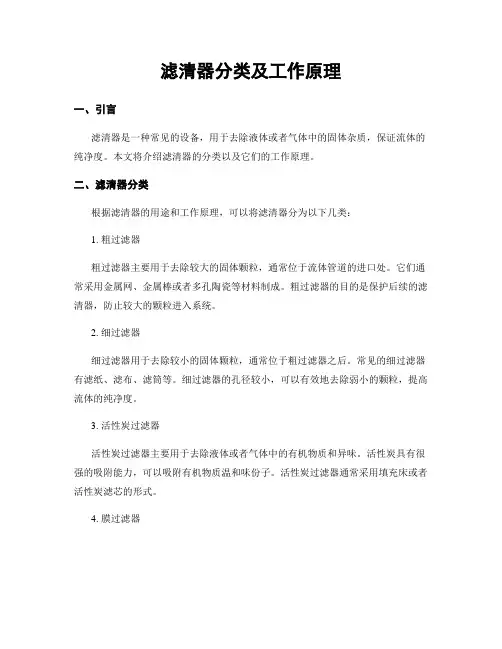

滤清器分类及工作原理一、引言滤清器是一种常见的设备，用于去除液体或者气体中的固体杂质，保证流体的纯净度。
本文将介绍滤清器的分类以及它们的工作原理。
二、滤清器分类根据滤清器的用途和工作原理，可以将滤清器分为以下几类：1. 粗过滤器粗过滤器主要用于去除较大的固体颗粒，通常位于流体管道的进口处。
它们通常采用金属网、金属棒或者多孔陶瓷等材料制成。
粗过滤器的目的是保护后续的滤清器，防止较大的颗粒进入系统。
2. 细过滤器细过滤器用于去除较小的固体颗粒，通常位于粗过滤器之后。
常见的细过滤器有滤纸、滤布、滤筒等。
细过滤器的孔径较小，可以有效地去除弱小的颗粒，提高流体的纯净度。
3. 活性炭过滤器活性炭过滤器主要用于去除液体或者气体中的有机物质和异味。
活性炭具有很强的吸附能力，可以吸附有机物质温和味份子。
活性炭过滤器通常采用填充床或者活性炭滤芯的形式。
4. 膜过滤器膜过滤器是一种高效的滤清器，可以去除弱小的颗粒、细菌和病毒等。
常见的膜过滤器有微滤膜、超滤膜和纳滤膜等。
膜过滤器的孔径非常小，可以根据需要选择不同的膜材料和孔径大小。
5. 离心式滤清器离心式滤清器利用离心力将固体颗粒分离出来。
它们通常用于分离液体中的悬浮固体颗粒。
离心式滤清器的工作原理类似于离心机，通过高速旋转产生的离心力将固体颗粒沉积到容器的壁上。
三、滤清器工作原理不同类型的滤清器有不同的工作原理，下面将分别介绍几种常见滤清器的工作原理。
1. 粗过滤器的工作原理粗过滤器通常采用金属网、金属棒或者多孔陶瓷等材料制成。
当流体通过粗过滤器时，较大的固体颗粒会被阻挡在滤网或者滤棒上，而流体则可以通过孔隙进入下一个阶段的过滤。
2. 细过滤器的工作原理细过滤器通常采用滤纸、滤布或者滤筒等材料制成。
这些材料具有较小的孔隙，可以有效地去除弱小的固体颗粒。
当流体通过细过滤器时，固体颗粒会被滤纸或者滤布截留，而清洁的流体则通过孔隙进入下一个阶段的过滤。
3. 活性炭过滤器的工作原理活性炭过滤器利用活性炭的吸附能力去除有机物质和异味。
