计算机主板接口大全(菜鸟必看)

电脑硬件知识之菜鸟必看的主板接口知识大全[图文]主板作为电脑的主体部分，提供着多种接口与各部件进行连接工作，而随着科技的不断发展，主板上的各种接口与规范也在不断升级、不断更新换代。

其中比较典型的就是CPU接口，Intel方面，有奔腾、酷睿2系列的LGA 775，酷睿i7的LGA 1366接口，i5、i3的LGA 1156;AMD方面也从AM2升级到了AM2+以及AM3接口。

其他如内存也从DDR升级到最新的DDR3，CPU供电接口也从4PIN扩展到8PIN等。

在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。

1、CPU接口首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。

Intel芯片组主板分为：Intel的LGA 775接口;IntelLGA 1366和LGA 1156接口Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。

除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。

在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。

IntelLGA 1366和LGA 1156接口AMD芯片组主板分为：2009年2月中，AMD发布了采用Socket AM3接口封装的Phenom II CPU和AM3接口的主板，而AM3接口相比AM2+接口最大的改进是同时提供DDR2和DDR3内存的支持。

换句话说，以后推出的AM3接口CPU均兼容现有的AM2+平台，通过刷写最新主板BIOS，即可用在当前主流的AM2+主板(如AMD 770、780G、790GX/FX等)上，而用户也不必担心升级问题。

AM2+接口（左）与AM3接口（右）对比我们来比较一下AM3与AM2+两种接口的区别，上图左是Socket AM2+接口，拥有940个针脚;上图右是Socket AM3接口。

了解电脑主板的各种接口及功能电脑主板是电子设备中的核心组成部分，连接并支持各种硬件设备的正常运行。

了解电脑主板的各种接口及功能对于熟悉电脑内部结构以及维修和升级电脑都非常重要。

本文将介绍常见的电脑主板接口及功能。

一、电源连接接口电脑主板上最重要的接口之一是电源连接接口。

主板上会有一个或多个电源插口，用于接入电脑电源供应器。

常见的主板电源接口有20针和24针两种。

这些接口用于提供电源给主板和其他硬件设备。

二、处理器插槽处理器是电脑主板的核心组件，负责执行各种计算任务。

主板上会有不同类型的处理器插槽，如Intel的LGA插槽和AMD的AM系列插槽。

这些插槽用于安装CPU并与主板上的其他电路链接。

三、内存插槽内存是用于临时存储数据的电子设备，对于电脑系统的性能至关重要。

主板上通常会有多个内存插槽，用于安装内存模块。

常见的内存插槽类型有DIMM和SODIMM，具体插槽类型会根据主板和内存的型号而有所不同。

四、扩展插槽主板上的扩展插槽用于连接额外的硬件设备，如显卡、声卡、无线网卡等。

常见的扩展插槽有PCIe插槽和PCI插槽。

这些插槽通过总线进行数据传输，扩展了电脑的功能和性能。

五、SATA接口SATA接口用于连接硬盘驱动器、光驱和固态硬盘等存储设备。

主板上通常会有多个SATA接口，可以同时连接多个设备。

SATA接口提供了高速数据传输和稳定的连接。

六、USB接口USB接口是电脑中最常用的外部设备连接接口之一。

主板上通常会有多个USB接口，用于连接鼠标、键盘、打印机、摄像头等外部设备。

USB接口具有热插拔和快速传输的特点，方便用户使用各种外部设备。

七、以太网接口以太网接口用于连接电脑和网络，实现网络通信功能。

主板上会有一个或多个以太网接口，可通过网线连接局域网或互联网。

以太网接口支持高速数据传输，使得电脑能够进行网络浏览和在线娱乐。

八、音频接口音频接口用于连接扬声器、麦克风和耳机等音频设备。

主板上会有多个音频接口，用于传输音频信号。

计算机主板上的基本接口你都了解吗？计算机为了让小白可以快速的学会主板接口问题，我按照主板与其它部件的连接分为以下几类接口：1.CPU接口 2.内存条接口 3.硬盘接口 4.显卡接口5.显示器接口6.I/O接口（输入/输出）7.其它一些杂的机箱，电源的接口等等。

CPU插槽1.CPU接口在这里CPU插槽主要分为intel和AMD，小白同学一定要选择与这个CPU的针脚数或者触点数吻合的主板，否则插不进去的。

2.内存条接口内存条经过几代的演变从一代内存32线的到DDR，现在到DDR3，DDR4这些，所以现在主流的主板一般都用DDR3或者DDR4，主板上内存条插槽分为SIMM、DIMM和RIMM。

其中现在DIMM（双列直插式存储模块）是主流插槽，所以现在用到的大部分内存条插入到DIMM插槽即可。

小白同学只要认准这个插槽插入即可。

但前提是你要找好主板上对应DDR3或者DDR4的型号插槽，否则卡头，内存针脚不一样插不进去。

CPU的内存插槽和PCI-e插槽3.硬盘接口硬盘的接口也是经过更新换代，原本大多是IDE的插槽，但是现在主流的是用SATA接口的，这其中以SATA 3的接口最为快的速度600M/s。

我们只要找到这个SATA接口，对应的给硬盘连接上就好，记住也要给硬盘提供电源呢。

当然还有其它一些硬盘接口比如M.2接口是为SSD硬盘（固体硬盘）提供的。

硬盘的SATA插槽4.显卡接口计算机上面的显卡接口是有很多类的，有之前的ISA接口，AGP 接口，还有现在用的比较多的PCI—e插槽。

这些接口是插在主板上面的，但是你的显卡还要与你的显示屏连接，在于显示器连接时用到的接口是VGA，DVI，HDMI。

VGA是一种之前常用的接口，有的计算机是集成显卡的话，可以直接把主板上面的VGA与显示器连接即可。

而显卡用DVI的多，有时为了兼容转换，会有DVI转VGA的接口。

HDMI则是高清晰度多媒体接口。

DVI插槽5.显示器接口前面讲过了，显卡要与显示器连接才行，有的主板是集成显卡的，就直接把显示器接口连接到主板即可，已经讲过接口是VGA，DVI，HDMI。

电脑接口大全（图解）每台电脑，无论台式机还是笔记本，里里外外都有许多接口和插槽，你全都认识吗？也许你已经对USB、PS/2、VGA等常用接口非常熟悉，但是你知道SCART、HDMI，抑或USB接口分为Type A、Type B等类型吗？总之这是一篇主要面对电脑初学者的文章，但那些有经验的用户也许也能从本文学到一些新知识第一部分外部接口：用于连接各种PC外设USBUSB（Universal Serial Bus 通用串行总线）用于将鼠标、键盘、移动硬盘、数码相机、VoIP电话（Skype）或打印机等外设等连接到PC。

理论上单个USB host控制器可以连接最多127个设备。

3 X1 H8 g) q6 [5 y# `3 W0 L硬件技术、网络技术、病毒安全、休闲娱乐,软件下载USB目前有两个版本，USB1.1的最高数据传输率为12Mbps，USB2.0则提高到480Mbps。

注意：二者的物理接口完全一致，数据传输率上的差别完全由PC的USB host控制器以及USB 设备决定。

USB可以通过连接线为设备提供最高5V，500mA的电力。

接口有3种类型：- Type A：一般用于PC- Mini-USB：一般用于数码相机、数码摄像机、测量仪器以及移动硬盘等左边接头为Type A（连接PC），右为Type B（连接设备）USB MiniUSB延长线，一般不应长于5米请认准接头上的USB标志USB分离线，每个端口各可以得到5V 500mA的电力。

移动硬盘等用电大户可以使用这种线来从第二个USB端口获得额外电源（500+500=1000mA）你见过吗：USB接口的电池充电器比较常见的USB转PS/2接口IEEE-1394/Firewire/i.LinkIEEE-1394是一种广泛使用在数码摄像机、外置驱动器以及多种网络设备的串行接口，苹果公司又把它称作Firewire（火线），而索尼公司的叫法是i.Link。

新手必备知识点：电脑主板上常见的插槽及接口，你全都了解了吗？哈喽大家好，今天给大家介绍一下电脑主板上常见的插槽及接口。

CPU插槽CPU插槽主要分为Socket、Slot两种，是用于安装CPU的插座。

CPU的接口方式有引脚式、卡式、触点式、针脚式等，对应到主板上就有相应的插槽类型。

应用广泛的CPU接口一般为针脚式接口。

不同的CPU接口不能互相接插。

内存插槽内存插槽是指主板上用来插内存条的插槽。

主板所支持的内存种类和容量都是由内存插槽来决定的。

内存插槽通常最少有2个，最多的为4或者6或者8个，主要是主板价格差异。

内存插槽多可以多插几根内存，某些芯片组+系统可以支持32G或者更多的内存。

内存双通道要求必须插相同颜色的内存，不按照规定插不能正常开启内存双通道功能。

PCI插槽PCI插槽可插接声卡、网卡、内置Modem、内置ADSL Modem、USB2.0卡、IEEE1394卡、IDE接口卡、RAID卡、电视卡、视频采集卡以及其它种类繁多的扩展卡。

硬盘接口硬盘接口是硬盘与主机系统间的连接部件，作用是在硬盘缓存和主机内存之间传输数据。

不同的硬盘接口决定着硬盘与计算机之间的连接速度，在整个系统中，硬盘接口的优劣直接影响着程序运行快慢和系统性能好坏。

I/O接口I/O接口用于数据在内部存储器和外部存储器或其他周边设备之间的输入和输出。

例如鼠标和键盘等。

北桥芯片北桥设计用来处理高速信号，通常处理中央处理器、存储器、PCIExpress显卡（早年是AGP显卡）、高速PCI Express X16/X8的端口，还有与南桥之间的通信。

南桥芯片南桥设计用来处理低速信号，通过北桥与中央处理器联系。

各芯片组厂商的南桥名称都有所不同，例如英特尔称之为输出/输入控制器中心（Input/Output Controller Hub，ICH），NVIDIA的称为MCP，ATI的称为IXP/SB，AMD也开始纳入Fusion APU，并给予FCH这个标记，或称Fusion控制器中心，代表其南桥芯片。

主板上的接口有哪些我们经常使用到的主板接口有哪些?同时我们又该如何组装主板扩展插槽?针对这些问题，下面店铺将对大家进行详细的图文解答，希望本文可以帮助到大家。

主板接口：各类接口：1、CPU插槽该图中CPU插槽，即中央处理器的位置。

2、内存插槽DDR SDRAM插槽，如图内存插槽中间有一个防呆口，这个防呆口具有保证内存安装方向正确和保证安装正确类型内存两个作用，所以在安装内存时绝对不可以使用蛮力。

3、SATA接口SATA接口，主要作用为连接硬盘。

4、USB接口此图为机箱前的USB接口，标配是两个，大家应该都看过它的外观。

5、IDE接口和主板整体供电接口此图为内存插槽下面的蓝色和白色的接口，即IDE接口和主板整体供电接口，一般是24pin。

IDE接口，目前已经退出市场。

6、CPU供电接口此图为CPU供电接口，如果主板是4pin，就是4个接口。

如果是8pin，就是8个接口。

7、CPU散热风扇接口此图为CPU散热风扇接口，其四个针脚分别是接地、速度检测、电源、调速。

8、其他接口大家可以看到，PWRSW即电源开关，RESET即复位。

HDLED即硬盘读写灯，就是那个机箱上一闪一闪的灯。

Power LED 即开机一直亮着的灯。

9、PCIe显卡插槽的分类(1)PCIe X1插槽：PCIe X1插槽主要用于安装PCIe X1接口的各类扩展卡。

值得注意的是，当主板的PCIe X1不能使用时，也可以使用PCIe 2.0 X4显卡插槽来代替使用。

(2)PCI插槽：PCI插槽主要用于安装各类PCI接口的扩展卡。

PCI插槽的主要特点是插槽比较长，但尾部没有卡扣。

后记：通过本文记录的这些主板接口，相信大家应该了解了如何组装主板扩展插槽了吧。

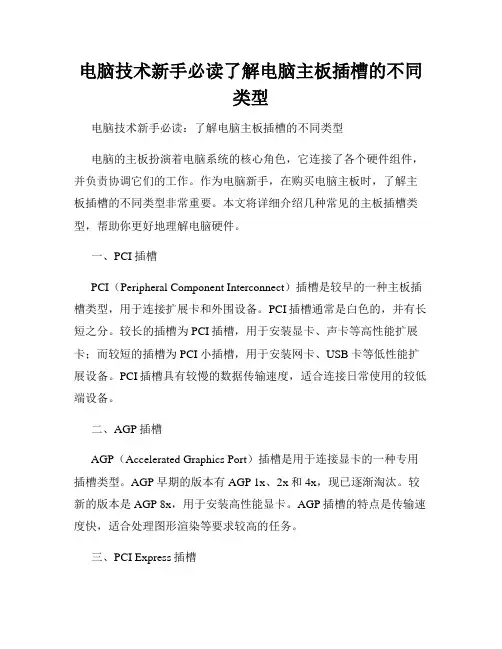

电脑技术新手必读了解电脑主板插槽的不同类型电脑技术新手必读：了解电脑主板插槽的不同类型电脑的主板扮演着电脑系统的核心角色，它连接了各个硬件组件，并负责协调它们的工作。

作为电脑新手，在购买电脑主板时，了解主板插槽的不同类型非常重要。

本文将详细介绍几种常见的主板插槽类型，帮助你更好地理解电脑硬件。

一、PCI插槽PCI（Peripheral Component Interconnect）插槽是较早的一种主板插槽类型，用于连接扩展卡和外围设备。

PCI插槽通常是白色的，并有长短之分。

较长的插槽为PCI插槽，用于安装显卡、声卡等高性能扩展卡；而较短的插槽为PCI小插槽，用于安装网卡、USB卡等低性能扩展设备。

PCI插槽具有较慢的数据传输速度，适合连接日常使用的较低端设备。

二、AGP插槽AGP（Accelerated Graphics Port）插槽是用于连接显卡的一种专用插槽类型。

AGP早期的版本有AGP 1x、2x和4x，现已逐渐淘汰。

较新的版本是AGP 8x，用于安装高性能显卡。

AGP插槽的特点是传输速度快，适合处理图形渲染等要求较高的任务。

三、PCI Express插槽PCI Express（Peripheral Component Interconnect Express）插槽是目前主流使用的插槽类型，用于连接各种高性能设备，如显卡、声卡和存储设备等。

PCI Express插槽的颜色通常是黑色的，根据插槽的长度和速度不同分为PCIe x1、PCIe x4、PCIe x8和PCIe x16等多种类型。

其中，PCIe x16插槽用于高性能显卡的安装，而PCIe x1插槽适用于低性能扩展卡。

四、RAM插槽除了扩展设备的插槽外，主板上还有用于安装内存条的插槽，称为RAM（Random Access Memory）插槽。

RAM插槽的类型取决于主板所采用的内存标准，常见的有DDR、DDR2、DDR3和DDR4插槽。

组装电脑主板上的接口不认识？主板接口不会接超详细主板接口介绍下面看主板全貌图：基本上一块主板就上面这些接口。

我找的这款主板不是最新的。

3代的内存。

没有M.2 SSD 接口。

等下我会说到。

因为这个接口在以后肯定是经常用到的。

打开今日头条，查看更多精彩图片CPU擦槽：下面最先说到的肯定是CPU 擦槽。

不管是intel还是AMD的CPU擦槽基本上都在这个位置。

图片上面的是AMD的CPU 擦槽。

安装CPU的时候是区分CPU擦槽的。

这个怎么看CPU擦槽类型主板和CPU都是有详细参数的。

买的时候确认好CPU擦槽类型就可以了。

看图片。

CPU供电：一般是4个小孔。

也有8个小孔。

每个小孔都差不多一样的。

所以不管是4个小孔的供电还是8个的供电。

一看就知道。

一般在CPU擦槽旁边。

CPU供电一般都是12v。

电视机电源一般都有4个这样的小孔一起的。

一看就是CPU供电。

内存擦槽：下面图片就是内存擦槽。

主板上面最明显了。

一般都是2根这样的擦槽。

有些高级一点的主板又4根6根都不一定。

内存分DDR2 DDR3 DDR4下面图片中的内存条是DDR3的。

样子都是这样。

记住就可以了。

SATA接口：这个接口。

主要是连接硬盘和主板的。

不管是机械硬盘和固态硬盘都是连接SATA接口。

一般主板上面都有很多个。

用来方便扩展硬盘的，当然这个接口还可以用于光驱。

现在常用的就是SATA2 和SATA3接口。

只要记住这个样子就可以了。

PCI-EX16：这个接口大家应该不陌生吧。

主板的主要接口之一。

主要用于连接显卡和主板。

现在的显卡基本都是这个接口。

显卡接口PCI和PCI-E X1：这两个接口我就一起说了。

说实话。

实际上。

家用的话基本上用不到这两个接口。

主要的用处家用的话。

无法就是加个外置外卡和外置声卡。

用的上。

AUDIO（音频接口）：这个主要是连接机箱前面的音频接口和麦克风接口。

如果这个接口没有插上的话。

机箱前置面板上面的音响和麦克风就用不了。

对应的线有标记对应这个接口插上就可以了。

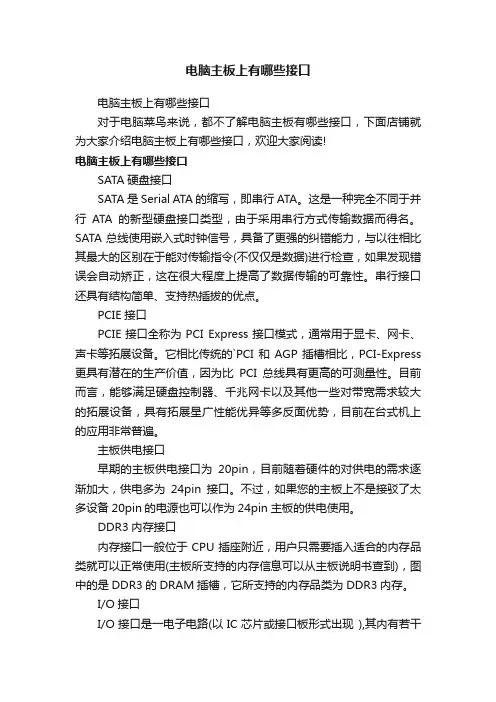

电脑主板上有哪些接口电脑主板上有哪些接口对于电脑菜鸟来说，都不了解电脑主板有哪些接口，下面店铺就为大家介绍电脑主板上有哪些接口，欢迎大家阅读!电脑主板上有哪些接口SATA硬盘接口SATA是Serial ATA的缩写，即串行ATA。

这是一种完全不同于并行ATA的新型硬盘接口类型，由于采用串行方式传输数据而得名。

SATA总线使用嵌入式时钟信号，具备了更强的纠错能力，与以往相比其最大的区别在于能对传输指令(不仅仅是数据)进行检查，如果发现错误会自动矫正，这在很大程度上提高了数据传输的可靠性。

串行接口还具有结构简单、支持热插拔的优点。

PCIE接口PCIE接口全称为PCI Express接口模式，通常用于显卡、网卡、声卡等拓展设备。

它相比传统的`PCI和AGP插槽相比，PCI-Express 更具有潜在的生产价值，因为比PCI总线具有更高的可测量性。

目前而言，能够满足硬盘控制器、千兆网卡以及其他一些对带宽需求较大的拓展设备，具有拓展星广性能优异等多反面优势，目前在台式机上的应用非常普遍。

主板供电接口早期的主板供电接口为20pin，目前随着硬件的对供电的需求逐渐加大，供电多为24pin接口。

不过，如果您的主板上不是接驳了太多设备20pin的电源也可以作为24pin主板的供电使用。

DDR3内存接口内存接口一般位于CPU插座附近，用户只需要插入适合的内存品类就可以正常使用(主板所支持的内存信息可以从主板说明书查到)，图中的是DDR3的DRAM插槽，它所支持的内存品类为DDR3内存。

I/O接口I/O接口是一电子电路(以IC芯片或接口板形式出现),其内有若干专用寄存器和相应的控制逻辑电路构成.它是CPU和I/O设备之间交换信息的媒介和桥梁.CPU与外部设备、存储器的连接和数据交换都需要通过接口设备来实现，前者被称为I/O接口，而后者则被称为存储器接口。

存储器通常在CPU的同步控制下工作，接口电路比较简单;而I/O设备品种繁多，其相应的接口电路也各不相同，因此，习惯上说到接口只是指I/O接口。

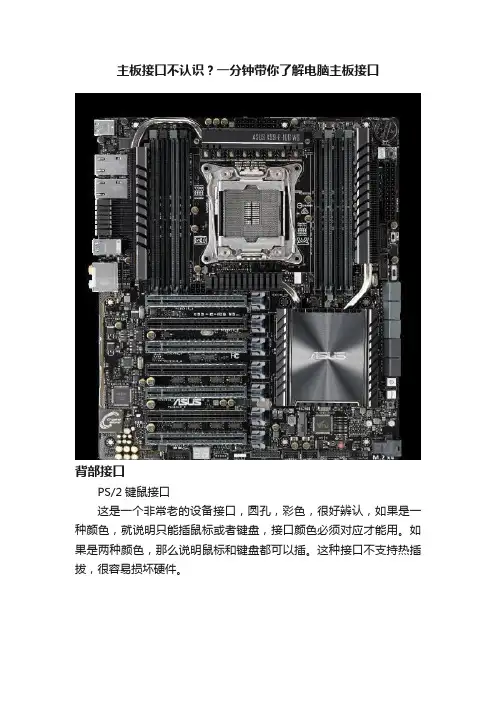

主板接口不认识？一分钟带你了解电脑主板接口背部接口PS/2键鼠接口这是一个非常老的设备接口，圆孔，彩色，很好辨认，如果是一种颜色，就说明只能插鼠标或者键盘，接口颜色必须对应才能用。

如果是两种颜色，那么说明鼠标和键盘都可以插。

这种接口不支持热插拔，很容易损坏硬件。

USB接口USB接口非常简单了，就不用多介绍了吧。

现在的主板USB接口一般配备两种规格，黑色USB2.0和蓝色USB3.0，有些还有红色USB3.1。

有些USB接口上会写有一些注明，比如“USB BIOS Flashback”，就是可以插入U盘用来刷BIOS的。

此外还有特殊的USB接口，USB Type-C和USB Type-B，USB Type-B常见于显示器HUB，有些打印机等输入输出设备也会有这种接口。

网线接口这个也是不需要多介绍的，常见的就是RJ45网口，上面有两个灯，可以判断是否接上以及是否连上网络，一般没有特殊的颜色，但是有些主板可能会用红色或者蓝色来作为千兆网卡的标识。

天线接口目前多数主板不带WiFi模块，但是有些主板会预留一种天线接口，专门用来连接外置WiFi天线准备的，这种主板可以安装无线网卡，然后在安装外置WiFi天线。

音频接口主板背部的小圆孔就是连接音频设备的，相信大家也都很了解，音频类的接口一般还有光纤接口，比如下图的方形的光纤接口，REAR 是5.1或7.1声道的后置环绕左右声道接口，C/SUB为5.1或7.1多声道音箱的中置声道和低音声道。

MIC IN就是麦克风接口，LINE OUT 就是主声道输出，LINE IN就是音频输入。

简单来说麦克风一般粉色，耳机或音箱一般插浅绿色。

视频接口现在主流的接口有模拟信号的VGA，数字信号的DVI/HDMI/DP，VGA和DVI接口只能传输画面，而HDMI和DP接口还可以传输声音。

按钮有些主板背部会有一些特殊按钮，比如刷BIOS的按钮，按下后会自动进入刷BIOS的界面，还有清除CMOS的按钮，功能和抠电池一样，只不过比较方便。

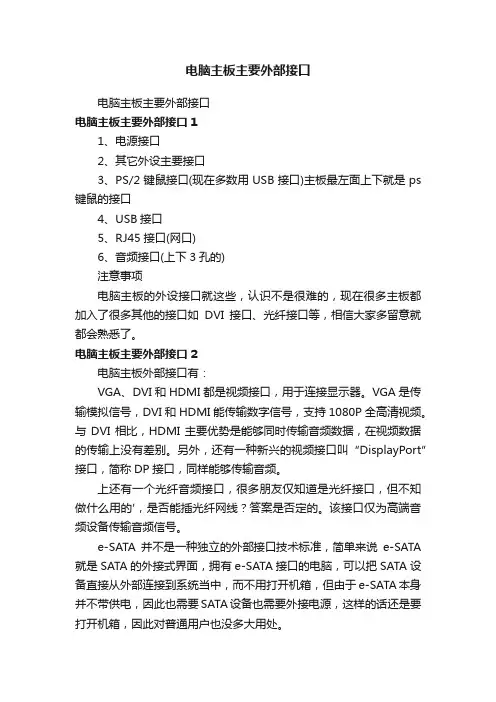

电脑主板主要外部接口电脑主板主要外部接口电脑主板主要外部接口11、电源接口2、其它外设主要接口3、PS/2键鼠接口(现在多数用USB接口)主板最左面上下就是ps 键鼠的接口4、USB接口5、RJ45接口(网口)6、音频接口(上下3孔的)注意事项电脑主板的外设接口就这些，认识不是很难的，现在很多主板都加入了很多其他的接口如DVI接口、光纤接口等，相信大家多留意就都会熟悉了。

电脑主板主要外部接口2电脑主板外部接口有：VGA、DVI和HDMI都是视频接口，用于连接显示器。

VGA是传输模拟信号，DVI和HDMI能传输数字信号，支持1080P全高清视频。

与DVI相比，HDMI主要优势是能够同时传输音频数据，在视频数据的传输上没有差别。

另外，还有一种新兴的视频接口叫“DisplayPort”接口，简称DP接口，同样能够传输音频。

上还有一个光纤音频接口，很多朋友仅知道是光纤接口，但不知做什么用的'，是否能插光纤网线？答案是否定的。

该接口仅为高端音频设备传输音频信号。

e-SATA并不是一种独立的外部接口技术标准，简单来说e-SATA 就是SATA的外接式界面，拥有e-SATA接口的电脑，可以把SATA设备直接从外部连接到系统当中，而不用打开机箱，但由于e-SATA本身并不带供电，因此也需要SATA设备也需要外接电源，这样的话还是要打开机箱，因此对普通用户也没多大用处。

e-SATA上面是IEEE 1394接口，IEEE 1394接口最大的优势是接口带宽比较高，其在生活中应用最多是高端摄影器材，这部分应用人群本来就少；加上更多用户采用USB接口来传输储存卡上的数据。

因此，对于绝大部用户来说，IEEE 1394接口也很少用上。

USB 2.0与e-SATA结合的USB PLUS接口，外观上比e-SATA更厚点。

USB PLUS接口是爱国者2009年发布的，目的是解决e-SATA 没有提供供电的缺陷。

另外，从有些主板上我们还能看到LPT并行接口（图中很长的粉红色接口）和COM串行接口（9针绿色接口）。

前言：主板作为电脑的重要部件之一，提供各种插槽与其他硬件设备进行连接，承载着整个平台的运行。

随着用户需求的不断增长，主板上的插槽也逐渐增多，特别是主板后部的I/O变得密密麻麻，让人眼花缭乱。

比如整合主板的视频输出接口从VGA增加到VGA+DVI+HDMI的组合，这些接口在带给用户更多扩展潜力的同时，想必也给不少用户增添了不少的困惑。

接口如此繁杂，你都认识吗同为音频输出接口，二者有何不同？本文将介绍的I/O接口虽然不能涵盖过去将来所有的接口种类，但是对目前市面上绝大部分常见的主板I/O接口还是有所涉及，希望能对你的主板选购和使用有所帮助。

键鼠PS/2键鼠PS/2PS/2接口是I/O接口中比较常见的一种接口，用来连接键盘和鼠标，二者可以用颜色来区分，紫色的接键盘，绿色的是接鼠标。

键盘PS/2接口由于目前采用USB接口的鼠标越来越多，许多主板也减去了绿色的鼠标PS/2接口。

此外还有一种比较少见的键鼠通用的PS/2接口，这个接口非常好辨认，就是一半为紫色，一半为绿色。

视频输出接口视频输出接口目前比较主流的视频输出接口一共有3种，分别为VGA、DVI、HDMI。

其中VGA接口是采用模拟信号传输，DVI接口是采用的数字信号传输，HDMI接口能够实现音画一起输出，在画质上与DVI没有区别。

所以在输出的画质上DVI与HDMI接口相同，好于VGA接口。

VGA接口VGA接口是一种D型接口，上面共有15针空，分成三排，每排五个。

工作原理是首先是将电脑内的数字信号转换为模拟信号，将信号发送到LCD显示器，而显示器再将该模拟信号转换为数字信号。

现在大部分显示器都带有VGA接口，用途十分广泛。

DVI接口目前的DVI接口分为两种，一个是DVI-D接口，只能接收数字信号；另外一种则是DVI-I接口，可同时兼容模拟和数字信号。

考虑到兼容性问题，目前在多数主板上一般只会采用DVD-I接口，这样可以通过转换接头连接到普通的VGA接口。

了解电脑主板的各种接口及其功能电脑主板是计算机的核心组件之一，它负责连接和协调电脑中的各种硬件设备。

在电脑主板上，有许多不同类型的接口，每个接口都有其特定的功能。

本文将介绍电脑主板的各种接口及其功能。

一、PCI插槽PCI（Peripheral Component Interconnect）插槽是电脑主板上最常见的接口之一。

它用于连接各种扩展卡，如显卡、声卡、网卡等。

PCI插槽具有较高的带宽和稳定的数据传输速度，可以满足大部分的扩展需求。

二、PCI-E插槽PCI-E（Peripheral Component Interconnect Express）插槽是一种新一代的扩展插槽。

相比于传统的PCI插槽，PCI-E插槽具有更高的带宽和更快的数据传输速度，可以满足对性能要求更高的设备，如高性能显卡和固态硬盘等。

PCI-E插槽通常分为不同的版本，如PCI-E 2.0、PCI-E 3.0、PCI-E 4.0等，每个版本都有不同的传输速率。

三、SATA接口SATA（Serial Advanced Technology Attachment）接口是用于连接硬盘、光驱、固态硬盘等存储设备的接口。

SATA接口具有高速数据传输、热插拔和独立供电等特点，可以满足较大存储设备的需求。

四、USB接口USB（Universal Serial Bus）接口是一种通用的外部设备连接接口。

它可以连接各种外部设备，如鼠标、键盘、摄像头、打印机等。

USB接口具有简单易用、热插拔、高带宽和广泛兼容性等优势，是现代电脑中最常用的接口之一。

USB接口分为不同的版本，如USB 2.0、USB3.0、USB 3.1、USB 3.2等，每个版本的传输速率和兼容性都有所不同。

五、音频接口音频接口用于连接音频设备，如喇叭、耳机、麦克风等。

根据电脑主板的不同，音频接口可以是3.5mm耳机接口、6.35mm耳机接口或者数字音频接口等。

音频接口通常具有不同的插口颜色来区分输出和输入，如绿色是音频输出，粉红色是麦克风输入。

接⼝太多不认识？电脑常见接⼝图解都在这了⼩⽩⼊门必看因硬件不断升级，电脑的接⼝类型越来越多，⽽且有些接⼝外观相似，不易分辨，很多⼈使⽤时不清楚各接⼝的功能，本⽂简单介绍下电脑常⽤的接⼝。

台式主机背⾯接⼝USB接⼝USB接⼝是电脑上最常见的接⼝，电脑连接外部设备的主要接⼝。

⼿机、移动存储、键⿏、打印机等设备都可以通过USB接⼝与电脑连接。

USB接⼝常见有2.0和3.0版本，3.0版本传输速度更快。

两个版本设备互相兼容，外观尺⼨是⼀样，颜⾊不同，2.0接⼝内部⼀般是灰⽩⾊，3.0接⼝内部是蓝⾊。

Type-c接⼝Type-C接⼝是普通USB接⼝的升级。

根据传输协议不同，这个接⼝⼜分为雷电3（Thunderbolt3）和USB 3.1两种。

type-c接⼝在很多情况下，⼆者是可以互为通⽤的。

不过，由于USB 3.1 Gen2的限制，雷电3在和Type-C的传输中带宽会由40Gbps降⾄10Gbps。

雷电3接⼝虽然外观⼀样，但雷电3接⼝旁边⼀般会有⼀个闪电标志来区分。

雷电3接⼝不仅能够作为常规的USB接⼝传输数据，还能作为视频输出接⼝外接显⽰器，甚⾄还可以为笔记本或者外接设备供电，是⼀种⾮常全⾯的接⼝。

雷电3在传输速度和传输协议上优于Type-C。

雷电3⽀持双向的40Gbps带宽的传输速率，⽀持同时输出两个4K显⽰器，同时，雷电3兼容多种协议，这意味着它可以和更多的设备连接配合，⼤⼤地提⾼⼯作效率。

⽬前，各⼤⼚商积极地推出Type-C或雷电3接⼝的产品，未来这两种接⼝会越来越多。

⽽且TYPE-C接⼝不光电脑上应⽤，很多新款安卓⼿机也采⽤TYPE-C接⼝作为充电和数据传输接⼝。

⽹络接⼝电脑⽹络接⼝也叫RJ45接⼝，⽤于电脑连接⽹线，接⼊⽹络使⽤。

在台式主机上RJ45是必备接⼝，不过笔记本电脑⼀般都带有⽆线⽹卡，所以很多轻薄笔记本电脑是没有预留RJ45⽹络接⼝。

台式主机⽹络接⼝笔记本电脑⽹络接⼝VGA接⼝VGA接⼝⽤于电脑连接外部显⽰屏幕输出图像视频信号，接⼝共有15针，分成3排，每排5个孔，显卡上应⽤最为⼴泛的接⼝类型，以前的电脑绝⼤多数显卡都带有此种接⼝。

史上最全的主板接口详解全认清你就是装机大师！主板接口你都认识吗？笔者认为在要想学会攒机，首先要了解主板，主板可以说是承载机箱内所有硬件的核心，了解了他之后才能更好的理解所有硬件之间的关系。

其中原理部分今天笔者不跟你们讲，讲了你们也听不懂（其实是笔者也不懂），咱们先看接口。

既然是主机中的核心载体，肯定是要与其他硬件连接的，了解每个接口的用途之后，想要装机就不再是什么难事了。

本篇教程分为两个部分，首先是背部接口的部分，这里的接口平时与日常使用息息相关，几乎每个用户都会用到，算是比较基础的接口了，不管是对装机是否有兴趣的都应该了解，不会修总要先会用。

然后就是进阶篇的内部接口部分，主板内部的接口功能十分丰富，一般来说大个头的接口更加容易识别也容易记住，就将大号接口当作中级难度吧，各种奇奇怪怪的小接口则归类到较高难度中，相信经过讲解之后，各位都将进化为DIY高级玩家。

华硕ROG RAMPAGE V EDITION 10主板本期内容我们以华硕推出的规格非常豪华的ROG十周年纪念主板为例，因为其接口非常丰富，几乎将目前市面上常见的接口都涵盖到了，感觉有必要给大家普及一下主板接口的知识，所以今天我们就以它为例为大家介绍一下目前市面上主流的主板产品的接口，常用的与不常用的都有，欢迎各位在评论中继续补充，如果需求够多，出个续集也说不定。

第一阶段，背部接口，非常简单，相信很多朋友都已经有所了解，下面简单介绍一下。

网络接口PS/2键鼠接口这是一种比较古老的输入设备接口了，特点就是彩色的，单一支持键盘或者鼠标的话会呈现单色，像下图这种双色并且伴有键鼠logo 的就是两用的了。

一定要注意的是这个接口不支持热插拔，开机状态下插拔很容易损坏硬件。

优点是对键鼠支持比较好（玄学），更方便键盘全键无冲。

PS/2键鼠接口USB接口USB接口中文名为“通用串行总线”，最常见的设备就是USB键鼠以及U盘等，大家也都见得多了。

这个接口目前有多种规格，需要大家了解，当前的100系列主板上有好多都配备了三个版本的USB接口，通常情况下可以通过颜色来区分，黑色一般为2.0，蓝色为3.0，红色为3.1。

「电脑主板全部接口详解」电脑主板所有接口类型和功能，如何插线前言：观众朋友们大家好！这里是【装机查馆】。

这期我将详细讲解电脑主板上的所有不同连接部位，这些连接的作用，以及如何插入它们?知识很多，考虑到观众朋友们一次性不能耐心看完，这里先放一个【主板详解图】建议收藏文章，慢慢学习。

主板手册首先主板的盒子都会有手册，其中有图表标注主板上的所有的连接位置。

你也可以通过主板制造商的网站下载一份副本。

那么开始我们今天的讲解：01、主板电源接口：主板电源接口主板电源接口大小有：24 Pin（针）或者20 Pin（针）。

20 Pin接口是很旧的电脑才有的，现在大多数电源都有一个24 Pin连接器。

他可以分为4 Pin和20 Pin插头。

现在主板上几乎每个接口都有正反和防呆设计，这就可以让你不可能出现错误的方式连接，除非你在插拔时力气很大。

在我们插入这个电源接口时，你会发现主板上的接口有一个小凹口，对准插头的钩，插上ATX电源接口。

02、CPU电源接口：CPU电源接口主板上另一个为4 Pin、8 Pin、12 Pin、或者是16 Pin的接口，则为CPU供电的接口。

在电源上找到标有CPU的插头，采用ATX电源接口同样的方式，插在接口上。

03、显卡电源接口：显卡显示卡，俗称显卡。

一般配置6 Pin或者8 Pin的电源连接。

我们先以此处的电源连接头为例，可以看到连接头可以分为6 Pin连接头，也可以组成8 Pin连接头。

有些显卡并不需要额外的连接。

显卡供电接口6Pin或者8Pin04、硬盘、机箱风扇、灯带接口：给其他设备供电，电源还配备了多个molex 和sata 供电线。

Molex连接器有四个引脚，而Sata连接器有15个引脚。

Sata中更多的引脚是为了能够支持热插拔设备等附加功能。

Sata连接器头设置为L型，而Molex也设计为只能一种方式插入。

然而，Sata连接器往往主要用于Sata硬盘，Molex连接器最初主要用于硬盘，但现在用于其他设备，例如机箱风扇、灯带等。

主板各种接口图解（插槽跳线）一、主板供电接口图解在主板上，我们可以看到一个长方形的白色插槽，这个白色插槽就是电源为主板提供供电的插槽（如下图）。

目前主板供电的接口主要有24Pin与20Pin两种，在中高端的主板上，一般都采用24 Pin，低端的产品一般为20 Pin。

主板上24Pin的供电插槽主板上20Pin的供电插槽电源上为主板供电的24Pin接口为主板供电的插槽采用了防呆式的设计，只有按正确的方法才能够插入。

这样设计的好处一是为防止用户反插，另一方面也可以使两个接口更加牢固的安装在一起。

二、CPU供电接口图解为了给CPU提供更强更稳定的电压，目前主板上均提供一个给CPU单独供电的插座（有4Pin、6Pin和8Pin三种），如下图：主板上提供给CPU单独供电的12V四pin供电插座电源上提供给CPU供电的4Pin、6Pin与8Pin的接口与给主板供电的插槽相同，同样采用了防呆式的设计，让我们安装起来得心应手。

三、SATA串口设备的安装图解SATA串口由于具备更高的传输速度渐渐替代PATA并口成为当前的主流，目前大部分的硬盘都采用了串口设计。

主板上的SATA接口如下图：以上两幅图片都是主板上提供的SATA接口，但是“模样”不太相同。

下面的那张图中的SATA接口四周设计了一圈保护层，这样对接口起到了很好的保护作用，现在一些大品牌的主板上一般会采用这样的设计。

SATA接口的安装也相当的简单，接口采用防呆式的设计，方向反了根本无法插入。

如下图：另外需要说明的是，SATA硬盘的供电接口也与普通的四针梯形供电接口有所不同，下图分别是SATA供电接口与普通四针梯形供电接口对比。

SATA硬盘供电接口普通四针梯形供电接口四、PATA（IDE）并口设备的安装图解PATA并口目前并没有在主板上消失，即便是在不支持并口Intel 965芯片组中，主板厂家也额外提供一块芯片来支持PATA并口，这是因为目前的大部分光驱依旧采用PATA接口。
