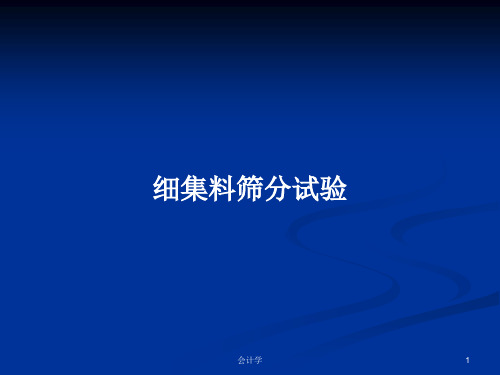

细集料筛分试验PPT学习教案

第7页/共9页
谢谢观看
第8页/共9页
第1页/共9页
仪具材料及所需参数
标准筛：对水泥混凝土用砂为孔径10mm、5mm、2.5mm的圆孔筛和孔径1.25mm、0.63mm、 0.315mm、0.16mm的方孔筛；对沥青路面用砂为孔径4.75mm、2.36mm、1.18mm、0.6mm、 0.3mm、0.15mm、0.075mm的方孔筛。
天平：称量1000g，感量不大于0.5g。摇筛机烘箱：能控温在105±5摄氏度。其它：浅盘和硬、软毛刷等
第2页/共9页
摇筛机
天平
烘箱
第3页/共9页
标准筛
实验准备
根据样品最大粒径的大小，选用适宜的标准筛。通常为9.5mm筛或 4.75mm筛，筛除其中超粒径材料，然后在潮湿状态下充分拌匀，用四分法缩分至每分不少于550g的试样两份，在105±5摄氏度的烘箱中烘干至恒重，冷却至室温后备用。注：恒重系指相邻两次称量间隔时间大于3h的情况下，前后两次称量之差小于该项试验所要求的称量精密度(下同)，通常不少于6h。
第4页/共9页
实验步骤（干筛法步骤）
1.1水泥混凝土用砂，按下列步骤筛分。 1.1.1 准确称取烘干试样约500g(m1)，准确至0.5g。置于套筛的最上一只筛，即5mm筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直至每分钟的筛出量不超过筛上剩余量的1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，这样顺序进行，直至各号筛全部筛完为止。注：①试样如为特细砂时，试样质量可减少到100g，并在筛分时增加0.075mm的方孔筛1只； ②如试样含泥量超过15%，则应先用水洗，然后烘干至恒重，再进行筛分； ③无摇筛时，可直接用手筛。 1.1.2 称量各筛筛余试样的质量，精确至0.5g。所有各筛的分计筛余量和底盘中剩余量的问题与筛分前的试样总量相比，其相差不得超过1%。

项目11土力学实验WAY.ppt

❖8、重复步骤5--6测定试验土样的含水率。 ❖9、计算wl、 wp、w，计算Ip、Il，判别实验土
的软硬状态。
10
试验2 数据处理
塑性指数
塑限wp w
Ip wl wp
液限wl
粘性土按塑性指数分类
土的名称塑性指数
粘土 IP >17
粉质粘土 10<IP≤17
液性指数
IL
w wp wl wp
滤纸、环刀、取土刀、玻璃板、凡士林等。
12
试验3 直剪试验
❖三、试验步骤： ❖1．环刀内壁涂一薄层凡士林，用取土刀、环
刀、玻璃板取制备的土样，压实刮平。 ❖2、对准剪切容器上下盒，插入固定销，在下
盒内放透水石和滤纸，将带有试样的环刀刀口向下对准剪切盒口，在试样上放滤纸和透水石，将试样小心地推入剪切盒内。 ❖3、移动传动装置，使上盒前端钢珠刚好与测力计接触，依次放上传压板，加压框架，并将百分表调至零位。 ❖4、调平杠杆，施加第一级荷载（100kpa ），然后将应变圈内的百分表调零。
☛ 压缩系a1数 2来作为判断土的的压标缩准性：
压缩系数低压缩性土a1-2 0.1MP-a1
中等压缩性0土 .M 1 P-a1 ≤a1-2 0.5MP-a1
高压缩性土a1-2 ≥0.5MP-a1
19
解决任务
本次项目:某勘察单位将需要进行土工试验的土样送至本校的实验室，你能否根据甲方要求完成此批土样的土工试验？
13
试验3 直剪试验
❖ 5、拔去插销，以4rad／min转动手轮，观察并记录百分表的读数R。当指针不动或者倒退时，停止转动，记下破坏值R max；当剪切过程中测力计读数无峰值时，应剪切至剪切位移为5mm时停止转动。

集料筛分试验幻灯片

筛分时间
控制筛分时间，避免样品在筛子上过长时间停留导致结果偏差。
结果记录
数据整理
将筛分结果进行整理，计算各粒径级配的通过率。
结果分析
根据试验数据进行分析，评估集料粒径分布是否符合要求。
03
CATALOGUE
筛分试验结果分析
筛上物和筛下物的含量分析
筛上物含量
筛上物是指未通过筛孔的集料颗粒，其含量反映了集料粒径大于筛孔尺寸的比例。筛上物含量高说明集料中大粒径颗粒较多，可能影响混合料的稳定性。
02
CATALOGUE
筛分试验的步骤
准备筛子
筛子选择
根据试验要求选择合适的筛子，确保筛孔大小符合标准。
清洁与维护
使用前应清洁筛子，确保筛孔畅通无堵塞。
准备样品
样品采集
从待测材料中随机取样，确保样品具有代表性。
样品处理
将样品破碎、混合均匀，以便后续筛分。
样品筛分
筛分方法
采用适当的筛分方法，如干筛法或湿筛法，确保筛分效果。
高性能筛子的研发
高性能筛子可以提高筛分试验的精度和可靠性，更好地满足各种集料粒度的测试需求。通过改进筛网的材质、结构和制造工艺，可以提高筛子的耐磨性、耐腐蚀性和稳定性，延长其使用寿命。
高性能筛子的研发还需要注重环保和可持续发展，采用环保材料和节能技术，降低筛分试验对环境的影响。同时，高性能筛子的推广和应用也有助于推动相关产业的发展和升级。
05
CATALOGUE
筛分试验的未来发展
自动化筛分试验技术
自动化筛分试验技术可以提高筛分试验的效率和准确性，减少人为误差和操作时间。通过自动化控制和数据处理，可以快速准确地获取筛分结果，并自动生成报告。

土力学 (2)ppt课件

gg
g：重力加速度，取10m/s2。
• 单位：kN/m3
• 在计算土的应力时，将采用重度g 指标。
• 土的四个密度：、 d 、 sat 、 ’ ，与之相对应四个重度指标： g 、 g d 、 g sat 、 g ’。
sa t d'
gsa t ggdg'
28
3. 反映土的孔隙特征、含水程度的指标
小结
22
第二章土的物理性质及分类
§ 2.1 土的三相比例指标 § 2.2 粘性土的物理特性 § 2.3 无粘性土的密实度 § 2.4 土的分类
23
2.1.1 土的三相比例关系图
2.1 土的三相比例指标
ma=0
m
mw
Air Water
ms
Soil
质量
Va
Vv
Vw
V
Vs
体积
24
2.1.2 指标的定义 1. 三个基本的三相比例指标
1.2.2 土粒的矿物成分 1. 矿物成分分类原生矿物（物理风化）
次生矿物（化学风化）
高岭石
石英长石云母
9克蒙脱土的总表面积大约与一个足球场一样大
粗粒土
性质稳定
高岭石伊利石蒙脱石
伊利石
细粒土
性质不稳定亲水性
蒙脱石
13
2. 粘土矿物的结晶结构（1）粘土矿物单元
铝片的结构
硅片的结构
80 70 60 50
• 曲率系数
40
30
Cc
d2 30
d10 d60
20
10 0
d60
d30 d10
10 5.0 1.0 0. 5 0.10 0.0 5 0.01 0.005 0.001

土力学筛分法试验演示课件

根据试验需求选择合适的筛分设备，确保满足试验精度和效率要求。
考虑设备的操作和维护成本，选择性价比高的设备。
考虑设备的可靠性和稳定性，确保试验结果的准确性和可重复性。
试验设备使用注意事项
01
使用前应仔细阅读设备操作手册，了解设备的操作步骤和注意事项。
02
在使用过程中应保持设备的清洁和维护，定பைடு நூலகம்检查设备的运行状态。
案例三
总结词
该案例展示了筛分法在城市住宅楼基础工程中对土样的处理过程，通过筛分试验了解土的粒径分布和颗粒组成，为地基处理和基础设计提供依据。
详细描述
在城市住宅楼基础工程施工前，需要对基础土样进行筛分试验，以了解土的粒径分布和颗粒组成。试验中，采集代表性土样，按照标准方法进行制备，然后使用不同孔径的筛子进行筛分。通过对每个粒径区间的土样进行称重和记录，分析土样的工程性质，如颗粒级配、密实度、含水率等。这些数据对于地基处理和基础设计具有重要的参考价值，能够提高住宅楼的安全性和稳定性。
02 筛分法试验原理
筛分原理
筛分原理是利用不同粒径的颗粒在筛分过程中通过不同粒径的筛孔而进行分离。颗粒的大小和形状不同，通过筛孔的能力也不同，从而实现颗粒的分离。
筛分过程可以分为自由落体筛分和振动筛分两种方式。自由落体筛分是颗粒自由下落，通过不同粒径的筛孔进行分离；振动筛分则是利用振动使颗粒通过不同粒径的筛孔进行分离。
粘性土
粘性土的颗粒较细，通过筛分法试验可以了解粘性土中不同粒径的颗粒含量，从而判断粘性土的塑性状态、液限、塑限等工程性质。
土的工程性质评价
压缩性
筛分法试验可以了解土中不同粒径颗粒的含量，从而判断土的压缩性。一般来说，颗粒越细，土的压缩性越高。

3集料的筛分试验ppt课件

三、本卷须知：
1.实验前筛子的两面用先用水潮湿。 2.在整个实验过程中，应留意防止大于0.075mm的颗粒丧失。
砂的分类
详细见图:MX -细度模数；A0.15-粒径0.15mm上颗粒累计筛余百分率 (％);其他依次类推。天然砂又分河砂、海砂和山砂。砂子的粗细按细度模数分为4级。
粗砂：细度模数为3．7—3．1，平均粒径为o．5mm以上。中砂：细度模数为3．0—2．3，平均粒径为o．5—0．35mm。细砂：细度模数为2．2—1．6，平均粒径为0．35—0．25mm。特细砂：细度模数为1．5一o．7，平均粒径为o．25mm以下。细度模数越大，表示砂越粗。普通混凝土用砂的细度模数范围在 3.7-1.6，以中砂为宜，或者用粗砂加少量的细砂，其比例为4：1。

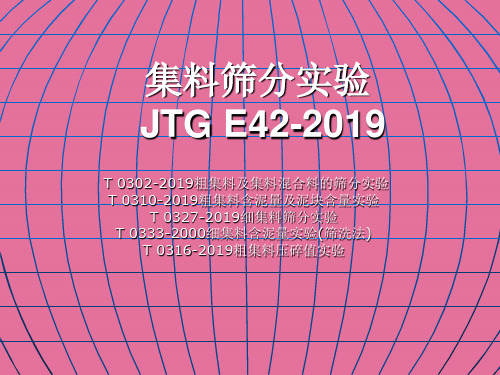

T 0316—2019粗集料压碎值实验
1目的与适用范围集料压碎值用于衡量石
料在逐渐添加的荷载下抵抗压碎的才干，是衡量石料力学性质的目的，以评定其在公路工程中的适用性 2仪具与资料
(1)石料压碎值实验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其外形和尺寸见图
T 0316—2019粗集料压碎值实验
(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。
(3)天平：称量2㎏～3㎏，感量不大于1g。 (4)规范筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。 (5)压力机：500kN，应能在1Omin内到达400kN。 (6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积 1767㎝3。
T 0316—2019粗集料压碎值实验
5计算
石料压碎值按式(T0316-1)计算，准确至O.1％。
Qa'
m1 m0

《土力学试验》课件

土的力学性质试验
土的压缩试验
总结词
了解土的压缩性
01
总结词
确定土的压缩系数
03
总结词
分析土的压缩性对工程的影响
05
02
详细描述
通过土的压缩试验，可以了解土在不同压力下的压缩性，从而评估土的工程性质和稳定性。
04
详细描述
通过测量土在不同压力下的高度变化，可以计算出土的压缩系数，进一步了解土的压缩性。
在进行土力学试验时，必须严格遵守操作规程，确保试验过程的规范性和准确性。
注意安全防范措施
在试验过程中，应采取必要的安全防范措施，如佩戴防护眼镜、手套等，确保试验人员的人身安全。
定期校准仪器设备
为确保仪器设备的准确性，应定期对使用的仪器设备进行校准和维护。
加强数据处理和记录的管理
数据处理和记录的管理是确保试验结果准确性的重要环节，应加强管理和监督，确保数据的真实性和可靠性。
利用现代技术实现试验过程的自动化和智能化，提高试验效率。
绿色化
减少试验过程中对环境的影响，推广环保型试验方法。
标准化
制定统一的试验标准和规范，促进土力学试验的国际化发展。
对未来研究的展望
新材料和新方法的探索
研究新型土工材料和试验方法，满足工程需求。
多学科交叉融合
加强土力学与其他学科的交叉融合，拓展研究领域。
分析土的动力性质与工程安全的关系
详细描述
在地震、交通等动力作用下，土的动力性质对工程安全性具有重要影响，如不进行有效的处理，可能导致工程失稳、破坏等问题。
04
土力学试验数据处理与分析
数据处理方法
数据清洗
去除异常值、缺失值和重复值，确保数据质量。

筛分试验.ppt

《铁路桥涵地基和基础设计规范》（TB 10002.-2005）中把土分为岩石、碎石类土、砂类土、粉土和黏性土。
8
土的工程分类
1.岩石
岩石坚硬程度划分
岩石单轴饱和抗压强度Rc（MPa）
＞60 60～30 30～15 15～5
＜5
坚硬程度
极硬岩硬岩较软岩软岩极软岩
9
土的工程分类
ቤተ መጻሕፍቲ ባይዱ
2.碎石类土:指粒径大于2 mm的颗粒含量超过全重的50％的土。
2
筛析法
0, 2
100,300
dmax
2,10 2, 20
m
300,1000
1000, 2000
2, 40
2000, 4000
颗粒筛分试验结果表示方法：表和曲线
3
图3-2-4 摇筛机
操作步骤
① 取土：从风干碾散的土样中，用四分对角取样法取代表性的试样（见表3-2-2），将试样分批过2mm筛。(考试取300g）
粒组含量
砾砂
粒径大于2 mm的颗粒含量占全重25%~50%
粗砂
粒径大于0.5 mm的颗粒含量超过全重50%
中砂
粒径大于0.25 mm的颗粒含量超过全重50%
细砂
粒径大于0.075 mm的颗粒含量超过全重85%
粉砂
粒径大于0.075 mm的颗粒含量超过全重50%
注：分类时应根据粒组含量栏从上到下核对，以最先符合者确定。
细圆砾土浑圆或圆棱状为主
细角砾土
尖棱状为主
粒径大于2 mm的颗粒超过总质量的50%
10
注：定名时应根据粒径分组，由大到小（从上到下）核对，以最先符合者确定。
土的工程分类

土力学实验教学(6个常规试验)PPT课件

（3）擦净环刀外壁，称环刀与土质量m1，准确至 0.1g。
（4）本实验须进行二次平行测定，其平行差值不得大于0.03g/cm3，求其算术平均值。
14
四、成果整理：
按下列公式计算湿密度和干密度
式中
d
1＋0.010
——湿密度，g/cm3；
m 1
V
m 2
m 1 ——环刀与土质量，g；
m 2 ——环刀质量，g；
16
二、液限实验
1、仪器设备：重为76g（交通部土工实验规程用100g重的
圆锥仪）的手提式或者电子自动液限仪、秒表、铝盒、调土刀、瓷碗、吸管、吹风机、孔径为0.5mm的标准筛、研钵、凡士林等。
17
鼓风干
铝盒
燥
箱
调土碗液限仪修土刀
18
2、操作步骤：
（1）土样制备，应尽可能采用天然含水量的土样进行测定，如为风干土时，应预先进行研碎并过 0.5mm筛，而后喷洒适量的水拌和后放在有盖玻璃瓶中润湿静置24小时。
为了近似地模拟现场土体的剪切条件，将直剪实验分为快剪，固结快剪和慢剪三种实验方法。本实验只进行快剪实验。
实验性质：验证型基本实验。
38
二、仪器设备：
（1）应变控制式直剪仪。（2）环刀：内径61.8mm，高20mm。（3）位移量测设备：百分表：量程为10mm，分
度值为0.01mm。
0
m
' 0
V
；，g/cm3；34
ei
——某一压力下稳定孔隙比；ei
hi hs
1
，hs
h0 1 e0
P i ——某一压力值（kPa）；
m 0 ——湿土质量，g；

最新砂筛分实验ppt课件

讨论明确：（1）中心论点是“友谊对人生是不可缺少的”。
（2）作者从各个角度，分层论述。
首先，友谊对人是一种情感上的需要。如果你把快乐诉一个朋友，你将得到两个快乐；而如果你把忧愁向一个朋友倾吐，你将被分掉一半忧愁。
其次，友谊可增进人的智慧。朋友的忠告可以使你少犯错误，朋友间的交流又可使你增长见识。朋友的忠告有利于使人的心灵健全，朋友的忠告有利于使人的事业进步。这一层意思一般人可能一下子意识不到，所以放在第二层。
50~10
25~0
85~71
70~41
40~16
95~80
92~70
85~55
100~90 100~90 100~90
评定标准：当砂的累计筛余均处于表中的任何一个级配区中，则颗粒级配合格，否则级配不合格。
根据600μm孔径筛（控制粒级）累计筛余百分率划分为Ⅰ、Ⅱ、 Ⅲ三个级配区。
注意：砂的实际颗粒级配与表中所列数字相比，除4.75mm和600μm筛档外，
8. 朋友间必须是患难相济，那才能说得上是真正的友谊。—— 9. 人的生活离不开友谊，但要得到真正的友谊并不容易；友谊需要忠诚去播种，用热情去灌溉，
用原则去培养，用谅解去护理。——马克思 10. 友谊的一大奇特作用是：如果你把快乐告诉一个朋友，你将得到两份快乐；如果你把忧愁向一
半朋友倾吐，你将被分掉一个忧愁。——培根 11. 世界上没有比友谊更美好、更令人愉快的东西了；没有友谊，世界仿佛失去了太阳。——西塞图
再次，友谊还可帮你做一些你无法做到的事情。朋友不仅仅是第二个我，他可以承担你未做完的事业，好朋友可以使你获得第二次生命。这是从一个的生命延伸的角度谈友谊的，使友谊的重要性又增加了一层。作为好朋友还可以全然不计较自己的情颜面实事求是地帮你出面主持公道。
