舵机控制原理

舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。

在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。

一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。

舵机可分为模拟式和数字式两种类型。

以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。

2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。

3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。

4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。

5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。

二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。

以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。

通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。

典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。

2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。

这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。

三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。

微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。

2.控制信号的生成：控制信号可以通过软件或硬件生成。

用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。

舵机的控制方式和工作原理介绍舵机是一种常见的电动执行元件，广泛应用于机器人、遥控车辆、模型飞机等领域。

它通过电信号控制来改变输出轴的角度，实现精准的位置控制。

本文将介绍舵机的控制方式和工作原理。

一、舵机的结构和工作原理舵机的基本结构包括电机、减速装置、控制电路以及输出轴和舵盘。

电机驱动输出轴，减速装置减速并转动输出轴，而控制电路则根据输入信号来控制电机的转动或停止。

舵机的主要工作原理是通过PWM（脉宽调制）信号来控制。

PWM信号是一种周期性的方波信号，通过调整占空比即高电平的时间来控制舵机的位置。

通常情况下，舵机所需的控制信号频率为50Hz，即每秒50个周期，而高电平的脉宽则决定了输出轴的角度。

二、舵机的控制方式舵机的控制方式主要有模拟控制和数字控制两种。

1. 模拟控制模拟控制是指通过改变输入信号电压的大小，来控制舵机输出的角度。

传统的舵机多采用模拟控制方式。

在模拟控制中，通常将输入信号电压的范围设置在0V至5V之间，其中2.5V对应于舵机的中立位置（通常为90度）。

通过改变输入信号电压的大小，可以使舵机在90度以内左右摆动。

2. 数字控制数字控制是指通过数字信号（如脉宽调制信号）来控制舵机的位置。

数字控制方式多用于微控制器等数字系统中。

在数字控制中，舵机通过接收来自微控制器的PWM信号来转动到相应位置。

微控制器根据需要生成脉宽在0.5ms至2.5ms之间变化的PWM信号，通过改变脉宽的占空比，舵机可以在0度至180度的范围内进行精确的位置控制。

三、舵机的工作原理舵机的工作原理是利用直流电机的转动来驱动输出轴的运动。

当舵机接收到控制信号后，控制电路将信号转换为电机驱动所需的功率。

电机驱动输出轴旋转至对应的角度，实现精准的位置控制。

在舵机工作过程中，减速装置的作用非常重要。

减速装置可以将电机产生的高速旋转转换为较低速度的输出轴旋转，提供更大的扭矩输出。

这样可以保证舵机的运动平稳且具有较大的力量。

四、舵机的应用领域舵机以其精准的位置控制和力矩输出，广泛应用于各种领域。

舵机的工作原理引言概述：舵机是一种常见的电机控制装置，广泛应用于机器人、遥控模型、航空模型等领域。

它的工作原理是通过接收控制信号，控制电机的转动角度，从而实现精确的位置控制。

本文将详细介绍舵机的工作原理。

一、电机驱动部分1.1 电机类型舵机常用的电机类型有直流电机和步进电机。

直流电机具有转速高、输出扭矩大的特点，适用于需要快速响应和高扭矩输出的应用场景。

而步进电机则具有精确控制位置的能力，适用于需要高精度定位的场合。

1.2 电机驱动电路舵机的电机驱动电路通常由电机驱动芯片和功率放大器组成。

电机驱动芯片负责接收控制信号，并将其转化为电机的转动角度。

功率放大器则负责驱动电机，提供足够的电流和电压，以确保电机能够正常工作。

1.3 控制信号舵机的控制信号通常采用脉冲宽度调制（PWM）信号。

控制信号的脉冲宽度决定了舵机的转动角度，通常以周期为20ms的方波信号为基准，通过改变高电平的脉冲宽度来控制舵机的位置。

二、反馈传感器部分2.1 位置反馈舵机通常内置有位置反馈传感器，用于实时监测电机的转动角度。

位置反馈传感器可以是光电编码器、霍尔传感器等，通过检测转子的位置变化来反馈给控制系统，以实现闭环控制。

2.2 电流反馈除了位置反馈外，舵机还可以通过电流传感器来实现电流反馈。

电流反馈可以监测电机的负载情况，以避免过载或过电流的情况发生，并保护舵机的安全运行。

2.3 温度反馈舵机还可以通过温度传感器来实现温度反馈。

温度反馈可以监测舵机的工作温度，一旦温度过高，就可以及时采取措施进行散热或降低负载，以保护舵机的正常运行。

三、控制算法部分3.1 位置控制算法舵机的位置控制算法通常采用PID控制算法。

PID控制算法通过不断调整舵机的控制信号，使得实际位置与目标位置之间的误差最小化，从而实现精确的位置控制。

3.2 速度控制算法除了位置控制外，舵机还可以实现速度控制。

速度控制算法通常基于位置控制算法的基础上，通过对位置误差的微分来计算速度指令，从而实现对舵机转速的控制。

舵机速度控制原理一、简介舵机是一种常见的电机装置，用于控制机器人或其他设备的角度或位置。

舵机速度控制是指调节舵机旋转的速度，使其能够按照预定的速度进行移动。

本文将深入探讨舵机速度控制的原理及相关知识。

二、舵机基本原理舵机的基本原理是通过提供电流来驱动电机转动，同时通过电子电路控制电机的角度。

舵机通常由一个电机、一个位置传感器和一个电子电路组成。

当电流通过电机时，电机开始旋转。

位置传感器会监测电机的角度，并将这一信息传输给电子电路。

电子电路会根据接收到的角度信号，控制电机的转动，使其停留在特定的位置。

三、舵机速度控制原理舵机速度控制是在舵机基本原理的基础上，通过控制电机旋转的速度来实现的。

下面将介绍舵机速度控制的原理和实现方法。

1. PWM信号控制舵机速度的控制是通过改变PWM信号来实现的。

PWM即脉宽调制信号，它的工作原理是通过改变信号的脉冲宽度来控制电机的转速。

舵机所接收的PWM信号通常是一个周期为20ms的方波信号，脉冲宽度在0.5ms到2.5ms之间，其中1.5ms为中间位置。

脉冲宽度越大，舵机转动的角度也越大，速度也就越快。

2. 舵机控制电路为了实现舵机的速度控制，需要添加一个舵机控制电路。

舵机控制电路通常由微控制器、驱动电路和PWM信号发生器组成。

微控制器负责接收输入的速度指令，并将其转换成相应的PWM信号。

驱动电路负责放大电流并驱动电机转动。

PWM信号发生器则用于生成PWM信号，并将其发送给舵机。

3. 控制算法舵机速度控制的实现还需要控制算法的支持。

常见的控制算法有以下几种：•开环控制：根据速度指令直接控制PWM信号的脉冲宽度。

这种方法简单但不够准确，容易受到外界干扰而导致误差增大。

•闭环控制：根据速度指令和实际转速的差异，通过调整PWM信号来控制舵机的速度。

闭环控制能够更精确地控制舵机的速度，但需要额外的位置传感器来监测实际转速。

•PID控制：PID控制是一种常用的闭环控制算法，通过比较实际转速和目标转速的差异，计算出一个修正量，再通过调整PWM信号的脉冲宽度来控制舵机的速度。

舵机角度控制原理
舵机是一种常见的电机驱动装置，用于控制物体的角度位置。

它由电机、减速装置和反馈控制系统组成，通过控制电机的旋转方向和速度，以实现对舵机输出角度的控制。

舵机的控制原理主要包括以下几个方面：
1. PWM信号控制：舵机通常使用PWM（脉宽调制）信号进
行控制。

PWM信号的高电平时间决定了舵机输出角度的位置，通常情况下，1ms的高电平时间代表舵机输出角度为0度，
2ms的高电平时间代表舵机输出角度为180度。

控制系统通过
改变PWM信号的高电平时间，可以实现对舵机输出角度的控制。

2. 位置反馈：舵机一般都内置了位置反馈装置，通常采用电位器或编码器来实现。

通过位置反馈装置，控制系统可以实时监测舵机的输出角度，从而提供给反馈控制系统进行比较和调整。

这样可以保证舵机输出角度的准确性和稳定性。

3. PID控制算法：PID控制算法是一种常用的控制算法，用于
实现舵机输出角度的精确控制。

PID控制算法根据当前输出角
度与目标输出角度之间的差异，计算出一个控制量，用于调节舵机的电机驱动电压或电流。

PID控制算法可以根据具体应用
的需求进行调优，以实现良好的控制性能。

总结起来，舵机角度控制的原理主要是通过PWM信号控制舵
机的输出角度，借助位置反馈装置实现对输出角度的实时监测
和调整，使用PID控制算法对舵机的驱动电压或电流进行调节，以实现精确且稳定的角度控制。

舵机的控制方式和工作原理介绍舵机是一种常见的电动执行器，广泛应用于机械设备、机器人、航模等领域。

它通过接收控制信号来调节输出轴的角度，实现精确的位置控制。

本文将介绍舵机的控制方式和工作原理，供读者参考。

一、PWM控制方式PWM（Pulse Width Modulation）控制是舵机最常用的控制方式之一。

它通过改变控制信号的脉宽来控制舵机的角度。

具体来说，一种典型的PWM控制方式是使用50Hz的周期性信号，脉宽为0.5~2.5ms的方波信号，其中0.5ms对应的是舵机的最小角度，2.5ms对应的是舵机的最大角度。

PWM控制方式的实现比较简单，可以使用单片机、微控制器或者专用的PWM模块来生成PWM信号。

一般情况下，控制信号的频率为50Hz，也可以根据实际需求进行调整。

通过调节控制信号的脉宽，可以精确地控制舵机的角度。

二、模拟控制方式模拟控制方式是舵机的另一种常用控制方式。

它通过改变输入信号的电压值来控制舵机的角度。

典型的模拟控制方式是使用0~5V的电压信号，其中0V对应的是舵机的最小角度，5V对应的是舵机的最大角度。

模拟控制方式的实现需要使用DAC（Digital-to-Analog Converter）将数字信号转换为相应的模拟电压信号。

通过改变模拟电压的大小，可以控制舵机的角度。

需要注意的是，模拟控制方式对输入信号的精度要求较高，不能容忍较大的误差。

三、数字信号控制方式数字信号控制方式是近年来舵机控制的新发展，它使用串行通信协议（如UART、I2C、SPI等）将数字信号传输给舵机，并通过解析数字信号控制舵机的角度。

数字信号控制方式可以实现更高精度、更复杂的控制功能，适用于一些对角度精度要求较高的应用。

数字信号控制方式的实现需要使用带有相应通信协议支持的控制器或者模块，通过编程来实现对舵机的控制。

在这种控制方式下，控制器可以同时控制多个舵机，可以实现多轴运动控制的功能。

另外，数字信号控制方式还可以支持PID控制和反馈控制等高级控制算法。

舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。

下面将详细介绍舵机的工作原理和控制方法。

一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。

1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。

常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。

脉宽与控制的位置或角度呈线性关系。

2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。

主要包括解码脉宽、信号滤波和信号放大等步骤。

解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。

信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。

信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。

3.电机驱动舵机的核心部件是电机。

接收到解码后的信号后，舵机会驱动电机转动。

电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。

4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。

该传感器能够感知电机的转动角度或位置，并反馈给控制电路。

控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。

二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。

1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。

控制信号的脉宽和位置或角度之间存在一定的线性关系。

一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。

2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。

与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。

数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。

舵机速度控制原理舵机是一种常见的电机，主要用于控制机器人、模型船、飞机等设备的运动。

舵机速度控制是控制舵机转动速度的一种技术，可以实现精确的运动控制。

本文将详细介绍舵机速度控制原理。

一、舵机基础知识1. 舵机结构舵机由电机、减速器、位置反馈装置、控制电路和输出轴组成。

其中，电机通过减速器将高速旋转转换为低速高扭矩输出，位置反馈装置可以测量输出轴位置，并将其反馈给控制电路，从而实现精确的位置控制。

2. 舵机工作原理当输入PWM信号时，舵机会根据信号占空比来确定输出轴的位置。

PWM信号周期一般为20ms，占空比范围为0-100%。

当占空比为0%时，输出轴处于最左侧；当占空比为50%时，输出轴处于中心位置；当占空比为100%时，输出轴处于最右侧。

二、舵机速度控制原理1. PWM信号频率与周期PWM信号频率指每秒钟PWM信号重复出现的次数。

PWM信号周期指PWM信号一次完整的周期所需要的时间。

一般来说，PWM信号频率越高，控制精度越高，但同时也会增加计算负担和电路复杂度。

PWM信号周期越短，输出轴转动速度就越快。

2. 舵机速度控制方法舵机速度控制可以通过改变PWM信号占空比来实现。

当占空比较小时，输出轴转动速度较慢；当占空比较大时，输出轴转动速度较快。

因此，可以通过改变PWM信号占空比的大小来控制舵机的转动速度。

3. 舵机加减速控制方法为了实现更加精确的运动控制，可以采用舵机加减速控制方法。

该方法主要分为两个阶段：加速阶段和匀速阶段。

在加速阶段中，PWM信号占空比逐渐增大，输出轴转动速度逐渐增快；在匀速阶段中，PWM信号占空比保持不变，输出轴转动速度保持恒定。

当需要停止时，则采用减速阶段，在该阶段中PWM信号占空比逐渐减小，输出轴转动速度逐渐减慢，直到停止。

三、舵机速度控制电路设计1. 舵机速度控制电路原理图舵机速度控制电路主要由PWM信号发生器、加减速电路、H桥驱动电路和舵机组成。

其中，PWM信号发生器用于产生PWM信号；加减速电路用于实现舵机加减速控制；H桥驱动电路用于控制输出轴的转向；舵机则是被控制的对象。

舵机控制原理舵机是一种常见的电机驱动装置，广泛应用于遥控模型、机器人、航空航天等领域，其控制原理是通过输入控制信号来控制舵机的角度位置，从而实现对舵机的精准控制。

本文将从舵机的工作原理、控制信号、驱动电路等方面进行详细介绍，帮助读者更好地理解舵机控制原理。

舵机的工作原理主要是利用电机和位置反馈装置共同实现对舵机角度的精确控制。

舵机内部通常包含电机、减速器、位置反馈装置和控制电路等部件。

当控制信号输入到舵机时，控制电路会根据信号的脉冲宽度来确定舵机的目标位置，然后通过驱动电路驱动电机转动，位置反馈装置会不断监测舵机的实际位置，并将反馈信息传递给控制电路，以便实时调整电机的转动，最终使舵机达到目标位置。

控制信号是舵机控制的关键，一般采用PWM（脉冲宽度调制）信号来控制舵机的角度。

PWM信号的周期通常为20ms，脉冲宽度在0.5ms到2.5ms之间，其中1.5ms对应舵机的中立位置，0.5ms对应最小角度，2.5ms对应最大角度。

通过改变脉冲宽度，可以精确地控制舵机的角度位置，实现各种运动控制。

驱动电路是舵机控制的另一个重要组成部分，它通常由电机驱动器和电源组成。

电机驱动器负责将控制信号转换为电机驱动信号，控制电机的转速和方向；电源则为舵机提供工作所需的电能。

在实际应用中，驱动电路的设计对舵机的性能和稳定性有着重要影响，合理的驱动电路设计可以提高舵机的控制精度和响应速度。

除了上述基本原理外，舵机的控制还涉及到PID控制、反馈控制、开环控制等技术。

PID控制是一种常用的控制算法，通过比例、积分、微分三个部分的组合来实现对舵机的精确控制；反馈控制则是利用位置反馈装置的信息来调整控制信号，使舵机的位置更加稳定；而开环控制则是直接根据输入信号来控制舵机，不考虑实际位置反馈，适用于一些简单的控制场景。

综上所述，舵机控制原理涉及到电机驱动、控制信号、驱动电路等多个方面，通过合理的设计和控制算法可以实现对舵机的精确控制。

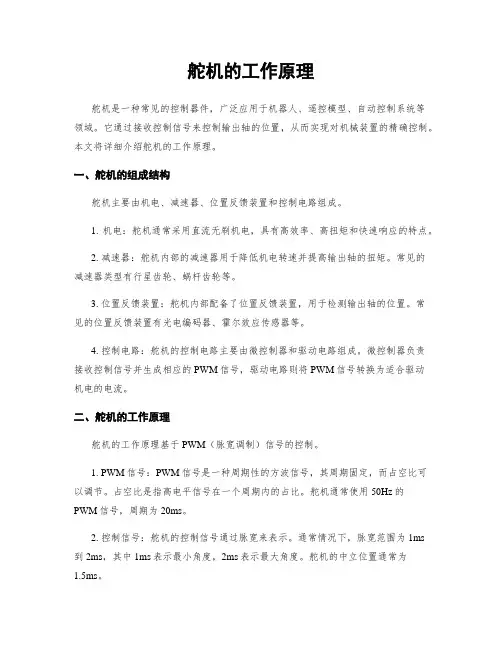

舵机的工作原理舵机是一种常见的控制器件，广泛应用于机器人、遥控模型、自动控制系统等领域。

它通过接收控制信号来控制输出轴的位置，从而实现对机械装置的精确控制。

本文将详细介绍舵机的工作原理。

一、舵机的组成结构舵机主要由机电、减速器、位置反馈装置和控制电路组成。

1. 机电：舵机通常采用直流无刷机电，具有高效率、高扭矩和快速响应的特点。

2. 减速器：舵机内部的减速器用于降低机电转速并提高输出轴的扭矩。

常见的减速器类型有行星齿轮、蜗杆齿轮等。

3. 位置反馈装置：舵机内部配备了位置反馈装置，用于检测输出轴的位置。

常见的位置反馈装置有光电编码器、霍尔效应传感器等。

4. 控制电路：舵机的控制电路主要由微控制器和驱动电路组成。

微控制器负责接收控制信号并生成相应的PWM信号，驱动电路则将PWM信号转换为适合驱动机电的电流。

二、舵机的工作原理舵机的工作原理基于PWM（脉宽调制）信号的控制。

1. PWM信号：PWM信号是一种周期性的方波信号，其周期固定，而占空比可以调节。

占空比是指高电平信号在一个周期内的占比。

舵机通常使用50Hz的PWM信号，周期为20ms。

2. 控制信号：舵机的控制信号通过脉宽来表示。

通常情况下，脉宽范围为1ms到2ms，其中1ms表示最小角度，2ms表示最大角度。

舵机的中立位置通常为1.5ms。

3. 工作原理：当控制信号为最小脉宽时，舵机输出轴会转到最小角度位置；当控制信号为最大脉宽时，舵机输出轴会转到最大角度位置；当控制信号为中立脉宽时，舵机输出轴会停在中立位置。

4. 反馈控制：舵机的位置反馈装置会不断检测输出轴的位置，并将检测到的位置信号反馈给控制电路。

控制电路根据反馈信号来调整PWM信号的占空比，从而使输出轴保持在目标位置。

5. 可调范围：舵机的可调范围由减速器和位置反馈装置决定。

减速器的设计决定了输出轴的角度范围，位置反馈装置的精度决定了输出轴的精确度。

三、舵机的应用领域舵机由于其精确控制和快速响应的特点，广泛应用于各种领域。

舵机的工作原理舵机是一种常见的控制装置，广泛应用于机器人、无人机、模型飞机等领域。

它能够根据输入的控制信号，精确地控制输出轴的位置或角度。

本文将详细介绍舵机的工作原理，包括舵机的构造、工作方式、控制原理以及常见的舵机类型。

一、舵机的构造舵机主要由电机、减速机构、位置反馈装置和控制电路组成。

1. 电机：舵机通常采用直流无刷电机（BLDC）或直流有刷电机（DC）作为驱动力源。

这些电机具有高转速、高扭矩和高效率的特点，能够提供足够的动力来驱动输出轴的运动。

2. 减速机构：舵机的输出轴通常需要具备较大的扭矩和较低的转速，因此减速机构被用来减小电机输出的转速，并增加输出轴的扭矩。

减速机构通常由齿轮、传动杆和轴承等构件组成。

3. 位置反馈装置：为了实现精确的位置控制，舵机通常配备了位置反馈装置。

位置反馈装置可以是光电编码器、霍尔传感器或磁编码器等，用于监测输出轴的位置并反馈给控制电路。

4. 控制电路：舵机的控制电路负责接收输入的控制信号，并根据信号的大小和方向来控制电机的转动。

控制电路通常由微控制器或专用的控制芯片组成，能够实现精确的位置控制和速度控制。

二、舵机的工作方式舵机的工作方式可以分为开环控制和闭环控制两种。

1. 开环控制：开环控制是指舵机根据输入的控制信号直接控制电机的转动。

在开环控制中，舵机不会对输出轴的位置进行反馈，因此无法实现精确的位置控制。

开环控制适用于一些简单的应用场景，如模型飞机的舵机控制。

2. 闭环控制：闭环控制是指舵机通过位置反馈装置对输出轴的位置进行监测，并根据反馈信号来调整电机的转动。

闭环控制能够实现精确的位置控制，适用于需要高精度控制的应用场景，如机器人的关节控制。

三、舵机的控制原理舵机的控制原理主要包括脉宽调制（PWM）信号和位置反馈控制。

1. 脉宽调制信号：舵机接收的控制信号通常是一种脉宽调制信号，即脉冲的宽度来表示控制信号的大小和方向。

通常情况下，舵机接收一个周期为20毫秒的脉冲信号，脉冲宽度的范围一般在1毫秒到2毫秒之间。

舵机控制原理
舵机控制原理是通过控制电信号来改变舵机的角度。

舵机是一种能够自动转动到指定角度的电机。

它由电机、传感器和控制电路组成。

控制电路接收到输入的控制信号后，会根据信号的特定脉冲宽度来确定舵机应该转动到的角度。

舵机通常通过三根线与控制电路相连，分别是电源线（VCC）、地线（GND）和控制信
号线（Signal）。

电源线供应电压，地线提供电路的参考电位，控制信号线则传输控制信号。

舵机内部的控制电路会将接收到的控制信号转换为电机驱动信号。

这个驱动信号会通过电机驱动电路来控制电机的转动。

电机驱动电路通过变换电压的极性和频率，使电机转动到预定的角度位置。

换言之，根据控制信号的脉冲宽度，舵机内部的控制电路可以判读出期望的角度位置，然后驱动电机转动到相应的角度。

通常来说，舵机的转动范围是0度到180度。

需要注意的是，不同类型的舵机有不同的控制信号规范，例如有的舵机使用PWM（脉冲宽度调制）信号控制，而有的舵机
使用PPM（脉冲位置调制）信号控制。

因此，在使用舵机时，需要根据具体的舵机型号和规格来选择合适的控制信号。

总结：舵机控制原理是通过控制电信号的脉冲宽度来驱动电机转动到预定的角度。

控制信号会被舵机内部的控制电路解析，
并转换为电机驱动信号，通过驱动电机使舵机转动到特定的角度位置。

舵机的工作原理舵机是一种常见的电机控制装置，广泛应用于机器人、无人机、航模等领域。

它的主要功能是控制机械装置的角度或位置，使其按照预定的路径运动。

本文将详细介绍舵机的工作原理，包括舵机的构造、工作原理、控制信号以及常见问题解决方法。

一、舵机的构造舵机主要由电机、减速器、位置反馈装置和控制电路组成。

1. 电机：舵机采用直流电机或无刷电机作为驱动力源。

直流电机通常由电刷和电枢组成，通过电流和磁场相互作用产生转矩。

无刷电机则通过电子控制器控制电流和磁场来产生转矩。

2. 减速器：舵机的电机输出轴通过减速器与舵机的输出轴相连，减速器主要用于降低电机的转速并增加输出的扭矩。

常见的减速器类型有齿轮减速器和行星减速器。

3. 位置反馈装置：舵机的位置反馈装置用于测量舵机输出轴的角度或位置，并将其反馈给控制电路。

常见的位置反馈装置有旋转电位器、霍尔传感器和光电编码器等。

4. 控制电路：舵机的控制电路根据输入的控制信号，通过控制电机的电流和方向来控制舵机输出轴的角度或位置。

控制电路通常由微控制器或专用的舵机控制芯片组成。

二、舵机的工作原理舵机的工作原理可以简单分为两个阶段：位置检测和位置控制。

1. 位置检测：舵机的位置检测是通过位置反馈装置实现的。

当舵机接收到控制信号后，控制电路会将电流传递给电机，驱动电机旋转。

同时，位置反馈装置会不断监测输出轴的角度或位置，并将其反馈给控制电路。

2. 位置控制：控制电路根据位置反馈装置的反馈信号，与输入的控制信号进行比较，计算出误差值。

然后，控制电路会根据误差值调整电机的电流和方向，使输出轴逐渐接近目标位置。

当输出轴达到目标位置时，控制电路会停止调整电流，舵机保持在目标位置。

三、舵机的控制信号舵机的控制信号通常是一个脉冲宽度调制（PWM）信号。

PWM信号的周期一般为20毫秒，其中高电平的脉冲宽度决定了舵机的角度或位置。

舵机的控制信号一般具有以下特点：1. 脉冲周期：舵机的控制信号周期一般为20毫秒，即每个脉冲的时间间隔为20毫秒。

舵机控制原理
舵机控制原理是通过控制电压信号的变化来控制舵机的转动角度。

舵机是一种能够精确控制角度位置的电机，常用于机器人、航模和自动化系统等领域。

舵机由电机、控制电路和反馈位置传感器组成。

控制电路根据接收到的控制信号，通过改变电机驱动电压的方式来控制舵机的角度。

舵机控制信号通常是脉冲宽度调制（PWM）信号，它的周期
通常为20毫秒。

高电平脉冲的宽度决定了舵机的角度位置。

一般来说，1.0毫秒的脉宽对应最小角度（通常为0度），1.5
毫秒的脉宽对应中间位置（通常为90度），2.0毫秒的脉宽对应最大角度（通常为180度）。

通过改变脉冲宽度，可以精确控制舵机的任意角度位置。

控制电路会将接收到的PWM信号转换为合适的电压信号，然
后通过驱动电机的方式，输出给舵机。

舵机内部的反馈位置传感器会不断检测和调整电机的转动角度，确保舵机按照预期的位置稳定运行。

舵机控制原理的核心在于通过不同的控制信号来改变电机驱动电压，进而控制舵机的转动角度。

通过精确的控制信号和反馈机制，舵机可以实现准确的位置控制，非常适用于各种需要精确控制角度位置的应用场景。

舵机控制的基本原理舵机它主要是由直流电机、减速齿轮组、传感器和控制电路这几个部分组成的。

先说说直流电机吧，这个就像是舵机的小动力源。

你可以把它想象成一个小小的大力士，虽然它自己的力气可能不是超级大，但是它很努力地在转动呢。

不过这个直流电机呀，它要是直接工作的话，就有点太莽撞啦，就像一个横冲直撞的小怪兽，所以呢就需要减速齿轮组来管管它。

减速齿轮组就像是一个超级耐心的教导员。

直流电机转得很快的时候，它就会把这个速度降下来，而且还能把电机的力量变得更大呢。

就好比把小怪兽的速度降下来，但是让它的力气变得更有用处。

这个时候呀，舵机就开始有点靠谱的样子啦。

那传感器呢，这可是个聪明的小机灵鬼。

它一直在观察着舵机的状态哦。

比如说舵机的轴转到哪里啦，它都能知道得一清二楚。

就好像是舵机的小眼睛，时刻盯着自己的动作。

如果没有这个传感器呀，舵机就像个没头的苍蝇，不知道自己转到什么位置合适了。

再来说说控制电路，这可是舵机的大脑呢。

你给它一个信号，就像是给它下了个小指令。

比如说你想让舵机的轴转到某个角度，这个控制电路就开始忙活起来啦。

它会根据你给的信号，去指挥直流电机该怎么转，是转快点还是转慢点，然后通过减速齿轮组来实现合适的转动，同时传感器还会把舵机的实时状态反馈给控制电路。

这就像一个小团队一样，大家互相配合得可好了。

当你给舵机一个角度信号的时候，控制电路就会计算出电机需要转动多少才能达到这个角度。

然后电机就开始转动啦，在转动的过程中，传感器不断地告诉控制电路现在的位置情况。

如果还没到指定的角度呢，电机就继续转；要是一不小心转多了一点，控制电路就会让电机往回转一点点。

这整个过程就像是一场小心翼翼的舞蹈，每个部分都要跳对自己的舞步。

舵机在很多地方都特别有用呢。

像咱们玩的小机器人呀，那些能做出各种有趣动作的关节部分，很多就是靠舵机来控制的。

还有航模里面，舵机可以控制飞机的舵面，让飞机能在空中做出各种酷炫的动作。

要是没有舵机这么个有趣的小玩意儿，这些好玩的东西可就没那么精彩啦。

舵机的工作原理舵机是一种常用的电机控制设备，广泛应用于机器人、航模、智能家居等领域。

它通过接收电信号来控制输出轴的位置，从而实现对机械装置的精确控制。

舵机的工作原理可以简单描述如下：1. 电机驱动：舵机内部包含一个直流电机，通常是一种直流有刷电机。

该电机通过电源提供的电流来驱动，并通过齿轮传动系统将转动运动转化为线性运动。

2. 位置反馈：舵机内部还配备了一个位置反馈装置，通常是一个旋转变阻器或光电编码器。

该装置可以感知输出轴的位置，并将其转化为电信号反馈给舵机控制电路。

3. 控制电路：舵机的控制电路接收来自外部的控制信号，通常是一个脉冲宽度调制（PWM）信号。

控制电路将该信号与位置反馈信号进行比较，并通过调整电机驱动电流的大小和方向来实现输出轴位置的调节。

4. 闭环控制：舵机的控制电路采用闭环控制系统，即根据输出轴位置的反馈信息进行实时调整。

当控制信号发生变化时，控制电路会根据反馈信号的差异来调整电机驱动，使输出轴尽可能接近期望位置。

5. 力矩输出：舵机的输出轴通常配备一个输出臂，用于连接到需要控制的机械装置。

当舵机工作时，输出轴的运动会产生一定的力矩，用于驱动机械装置的运动。

需要注意的是，舵机的工作原理是基于电机驱动和位置反馈的闭环控制系统。

控制信号的频率和脉宽决定了舵机的响应速度和转动角度范围。

不同型号的舵机具有不同的工作特性和性能参数，如转动角度范围、响应时间、扭矩等。

总结起来，舵机的工作原理是通过控制电路接收控制信号，并根据位置反馈信息调整电机驱动，实现对输出轴位置的精确控制。

它在机器人、航模等领域中具有广泛的应用前景。

舵机的工作原理舵机是一种常见的电动机械装置，广泛应用于机械控制系统中，用于控制船舶、飞机、机器人等设备的方向或位置。

舵机的工作原理是通过接收控制信号，将电能转化为机械运动，从而实现对舵机输出轴位置的控制。

舵机主要由电机、减速机、位置反馈装置和控制电路组成。

下面将详细介绍舵机的工作原理。

1. 电机部分：舵机的电机通常采用直流无刷电机或步进电机。

电机通过电源供电，产生转矩，驱动舵机输出轴的运动。

电机的转速和转矩与输入电压的大小成正比，通过调节输入电压可以控制舵机的运动速度和力矩。

2. 减速机部分：舵机的减速机主要由齿轮组成，用于减小电机的转速并增加输出轴的转矩。

减速机的结构设计决定了舵机的输出轴的精度和可靠性。

常见的减速机类型包括行星齿轮、斜齿轮和蜗轮蜗杆等。

3. 位置反馈装置：舵机的位置反馈装置用于检测输出轴的位置，并将位置信息反馈给控制电路。

常见的位置反馈装置包括光电编码器、霍尔传感器和磁编码器等。

位置反馈装置可以提供准确的位置反馈信号，使得舵机能够精确控制输出轴的位置。

4. 控制电路：舵机的控制电路负责接收控制信号，并根据信号的大小和方向来控制电机的运动。

控制电路通常采用微控制器或专用的控制芯片，通过PWM（脉宽调制）信号来控制电机的转速和方向。

控制电路还可以根据位置反馈信号来实现闭环控制，提高舵机的运动精度和稳定性。

舵机的工作原理可以简单总结为：控制电路接收控制信号，根据信号的大小和方向来控制电机的运动，电机通过减速机驱动输出轴的运动，位置反馈装置检测输出轴的位置并将信息反馈给控制电路，控制电路根据位置反馈信号进行闭环控制，从而实现对舵机输出轴位置的精确控制。

舵机的工作原理使得它在许多应用中具有重要作用。

例如，在机器人中，舵机可以控制机械臂的运动；在航空航天领域，舵机可以控制飞机的方向；在模型制作中，舵机可以控制模型车辆的转向。

舵机的工作原理的深入理解对于设计和应用舵机都具有重要意义。

舵机控制原理是什么_舵机的控制方法舵机，是指在自动驾驶仪中操纵飞机舵面（操纵面）转动的一种执行部件。

分有：①电动舵机，由电动机、传动部件和离合器组成。

接受自动驾驶仪的指令信号而工作，当人工驾驶飞机时，由于离合器保持脱开而传动部件不发生作用。

②液压舵机，由液压作动器和旁通活门组成。

当人工驾驶飞机时，旁通活门打开，由于作动器活塞两边的液压互相连通而不妨害人工操纵。

此外，还有电动液压舵机，简称“电液舵机”。

舵机的大小由外舾装按照船级社的规范决定，选型时主要考虑扭矩大小。

如何审慎地选择经济且合乎需求的舵机，也是一门不可轻忽的学问。

本文首先介绍了舵机工作原理，其次阐述了舵机控制原理及舵机的追随特性，最后介绍了舵机的控制方法和舵机对速度的控制。

舵机工作原理舵机的伺服系统由可变宽度的脉冲来进行控制，控制线是用来传送脉冲的。

脉冲的参数有最小值，最大值，和频率。

一般而言，舵机的基准信号都是周期为20ms，宽度为1.5ms。

这个基准信号定义的位置为中间位置。

舵机有最大转动角度，中间位置的定义就是从这个位置到最大角度与最小角度的量完全一样。

最重要的一点是，不同舵机的最大转动角度可能不相同，但是其中间位置的脉冲宽度是一定的，那就是1.5ms。

如下图：角度是由来自控制线的持续的脉冲所产生。

这种控制方法叫做脉冲调制。

脉冲的长短决定舵机转动多大角度。

例如：1.5毫秒脉冲会到转动到中间位置（对于180°舵机来说，就是90°位置）。

当控制系统发出指令，让舵机移动到某一位置，并让他保持这个角度，这时外力的影响不会让他角度产生变化，但是这个是由上限的，上限就是他的最大扭力。

除非控制系统不停的发出脉冲稳定舵机的角度，舵机的角度不会一直不变。

当舵机接收到一个小于1.5ms的脉冲，输出轴会以中间位置为标准，逆时针旋转一定角度。

接收到的脉冲大于1.5ms情况相反。

不同品牌，甚至同一品牌的不同舵机，都会有不同的最大值和最小值。

舵机控制器原理舵机控制器原理第一章：引言舵机是一种常用于控制机械运动的装置，广泛应用于机器人、模型飞机、工业自动化等领域。

舵机控制器作为舵机控制的核心部件，承担着信号处理和驱动输出功能。

本章将介绍舵机的基本概念、工作原理以及舵机控制器在舵机控制中的作用。

第二章：舵机工作原理舵机是一种将电信号转化为运动的执行器。

通常由直流电机、功率驱动电路和位置反馈装置组成。

2.1 直流电机舵机中常用的直流电机是一种由电磁铁产生的转矩来驱动转动的电机。

通过电磁铁的磁场和永磁体之间的作用力，实现电能到机械能的转换。

2.2 位置反馈装置舵机的位置反馈装置主要用来检测舵机的角度，并将检测到的信息反馈给控制器。

目前常用的位置反馈装置主要有光电编码器、磁编码器等。

2.3 功率驱动电路舵机的功率驱动电路主要负责将信号处理后的控制信号转换为电流、电压等能够驱动电机的形式。

常用的功率驱动电路包括H桥驱动电路、驱动芯片等。

第三章：舵机控制器的工作原理舵机控制器是舵机控制的核心，其主要功能是接收外部控制信号并进行信号处理，然后输出对应的驱动信号给舵机。

舵机控制器的工作原理一般可以分为以下几个步骤：3.1 接收控制信号舵机控制器通过与系统中的控制设备（如遥控器、微控制器等）建立通信，接收外部的控制信号。

3.2 信号处理接收到的控制信号包括脉宽调制（PWM）信号等，舵机控制器需要对这些信号进行处理，提取出有效信息，并转换为合适的控制量。

3.3 控制算法舵机控制器根据处理后的信号通过控制算法来确定舵机的运动方式和目标位置，包括位置控制和速度控制等。

3.4 输出驱动信号控制器根据控制算法得到的控制量，通过功率驱动电路将驱动信号转换为电流或电压等形式，驱动舵机的运动。

第四章：舵机控制器的应用舵机控制器广泛应用于机器人、模型飞机、船舶、工业自动化等领域。

在机器人领域，舵机控制器能够实现机器人关节的运动控制；在模型飞机中，舵机控制器能够控制舵面的位置，实现飞机的姿态调整。
