西电射频大作业题目二

射频电路基础_西安电子科技大学中国大学mooc课后章节答案期末考试题库2023年1.【图片】求解：（1）集电极效率=（），临界负载电阻=（）（2）若负载电阻、电源电压不变，而提高工作效率，应该如何调整（3）要使输出信号的频率提高一倍，而保持其他条件不变，问功放的工作状态如何变化。

此时功放的输出功率=（）参考答案:（1）0.836，6.7Ω （2）可增加负向偏值，但同时增大激励电压，保证IC1不变，但这样可使导通角减小，效率增加（3）由临界状态进入欠压状态，2/3Q。

2.【图片】求解：【图片】=( )时，振荡器振荡参考答案:1.14mA3.【图片】求解（1）【图片】=( );（2）【图片】=( );（3）【图片】=( );（4）【图片】=( )参考答案:0, a√3/2Π, a/Π, a√3/2Π4.【图片】求解（1）最大频偏=（）（2）最大相偏=（）（3）信号带宽=（）（4）此信号在单位电阻上的功率=（）（5）是否能确定这是FM波还是PM波( )（６）调制电压参考答案:10^4hz, 10rad, 22kHz, 50w,不能5.【图片】求解(1)信号带宽=( ) (2)信号带宽=( )注:第三问仅思考参考答案:2.2Khz,42KHz6.【图片】求解(1)调制灵敏度【图片】=( )(2)最大频偏值【图片】【图片】=( )参考答案:1/24, 133.3kHZ7.【图片】求解：K=（）参考答案:38.【图片】求解：（1）回路有载品质因数【图片】=（）和3dB带宽【图片】=（）（2）放大器的电压增益=（）（3）中和电容值=（）参考答案:40.4##%_YZPRLFH_%##11.51##%_YZPRLFH_%##30.88##%_YZPRLFH_%##1.6159.【图片】求解（1）【图片】(t)=( )(2)是否能得到双边带信号（）参考答案:u_0(t)=E_c-i_0l=10+6..5(1+0.653cos⁡〖10^4 t〗)cos⁡〖10^7 〗(v) 否10.【图片】求解：【图片】=( ),【图片】=( )参考答案:12.9mS, 0.34mA11.【图片】求解：输入电阻【图片】=（），传输系数【图片】=（），惰性失真（），底部切削失真（）注：后两个空仅回答是或否参考答案:1.6kΩ，0.81，否，否12.【图片】求解：【图片】=（），载波功率=（）参考答案:0.09w ，0.01w13.【图片】求解：3dB带宽=（）kHz，【图片】=（）参考答案:15.7##%_YZPRLFH_%##29.614.【图片】求解：此功放的【图片】=（），【图片】=（），【图片】=( ),【图片】=（）。

课后心得：教师这次布置的大作业，通过咱们小组同心合力，大体完成了教师所布置的作业要求。

在咱们合作的进程中确实碰到了很多的困难，pspice软件的学习方面确实是比较难的一个方面，咱们认真在网上查找相关的视频和ppt教程，从最基础学习软件的利用，多想多问，从一开始的不懂可不能，在同窗和教师的帮忙之下学习到了一些此软件的皮毛，能较为顺利的完成了教师布置的任务。

收成颇丰，深有体会。

在网上查找资料后有大量的信息需要咱们挑选，对照，选择出最适合的资料进行利用。

从本次相互帮忙的学习进程中，咱们学习到了很多的知识，深深明白了平常专业基础课学习的重要性和平常积存知识的用途，只有着手于目前讲义上的知识，才能为以后的深切学习做好铺垫。

平常学习中咱们面对许多课程大体概念明白得不透，基础不扎实，实践性不足等问题，并无及时的认清，仅仅限于讲义的学习，没有深切的了解。

教师这次布置的作业中让咱们不仅学习到了新的软件和新的硬件的许多知识，也让咱们将平常学习的知识能应用在其中，体会到学以致用的真正意义，在合作中相互学习彼此的优势，这种自主学习的方式咱们比较喜爱，因为它离开了本来的单纯教师讲课咱们学习的方式，让咱们能通过自己的尽力学习到知识。

通过这次的大作业学习，让咱们也深深的明白了进行电路设计与分析不是一件简单的情形，它需要设计者具有全面的专业知识，缜密的思维，严谨的工作态度和较高的分析问题、解决问题的能力，而咱们在很多方面还有缺点和不足。

在咱们碰到困难的时候，教师和同窗都给予了咱们莫大的帮忙，他们的帮忙和鼓舞使咱们收成颇丰，那个地址咱们要对他们表示最真挚的感激。

题目一：基于PSpice仿真的振幅调制电路设计与性能分析大体要求：参考教材《射频电路基础》139页的差分对放大器调幅的原理，选择元器件、调制信号和载波参数，完成PSpice电路设计、建模和仿真，实现振幅调制信号的输出和分析。

具体任务：1、选择适合的调制信号和载波的振幅、频率，通过理论计算分析，正确选择晶体管、电阻、电容和电感，搭建单端输出的差分对放大器，实现差模输入和恒定电流源下的工作，依照输入电压电流和输出电压波形计算放大器的大体参数，包括电压放大倍数和差模输入电阻。

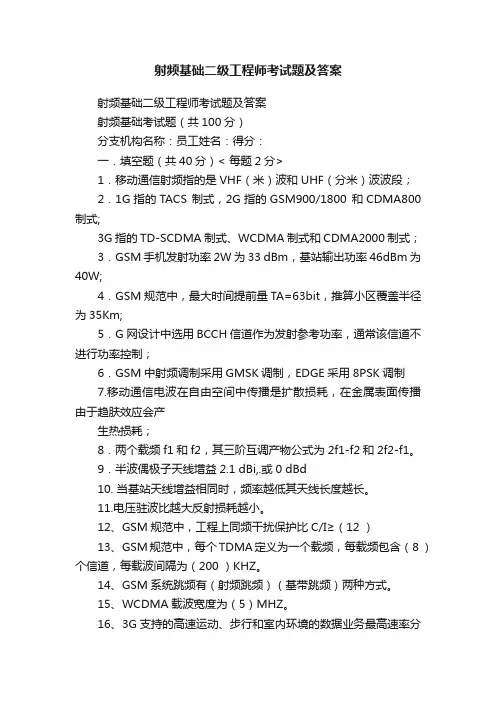

射频基础二级工程师考试题及答案射频基础二级工程师考试题及答案射频基础考试题（共100分）分支机构名称：员工姓名：得分：一．填空题（共40分）< 每题2分>1．移动通信射频指的是VHF（米）波和UHF（分米）波波段；2．1G指的TACS 制式，2G指的GSM900/1800 和CDMA800 制式;3G指的TD-SCDMA制式、WCDMA制式和CDMA2000制式；3．GSM手机发射功率2W为33 dBm，基站输出功率46dBm为40W;4．GSM规范中，最大时间提前量TA=63bit，推算小区覆盖半径为35Km;5．G网设计中选用BCCH信道作为发射参考功率，通常该信道不进行功率控制；6．GSM中射频调制采用GMSK调制，EDGE采用8PSK调制7.移动通信电波在自由空间中传播是扩散损耗，在金属表面传播由于趋肤效应会产生热损耗；8．两个载频f1和f2，其三阶互调产物公式为2f1-f2和2f2-f1。

9．半波偶极子天线增益2.1 dBi,.或0 dBd10. 当基站天线增益相同时，频率越低其天线长度越长。

11.电压驻波比越大反射损耗越小。

12、GSM规范中，工程上同频干扰保护比C/I≥（12 ）13、GSM规范中，每个TDMA定义为一个载频，每载频包含（8 ）个信道，每载波间隔为（200 ）KHZ。

14、GSM系统跳频有（射频跳频）（基带跳频）两种方式。

15、WCDMA载波宽度为（5）MHZ。

16、3G支持的高速运动、步行和室内环境的数据业务最高速率分别为（144Kbit/S、384 Kbit/S、2 Mbit/S ）。

17、TD-SCDMA系统是一个（TDD ）双工系统。

18、某设备带外杂散指标为－67 dBm/100kHz,则相当于（－64 ）dBm/200kHz。

19、通信系统中采用的“先建立，后断开”的切换方式称为（软切换），“先断开，后建立” 的切换方式称为（硬切换）。

20、由于衰落具有频率、时间和空间的选择性，因此分集技术主要包括（空间分集）、（频率分集）、（时间分集）和（极化分集）。

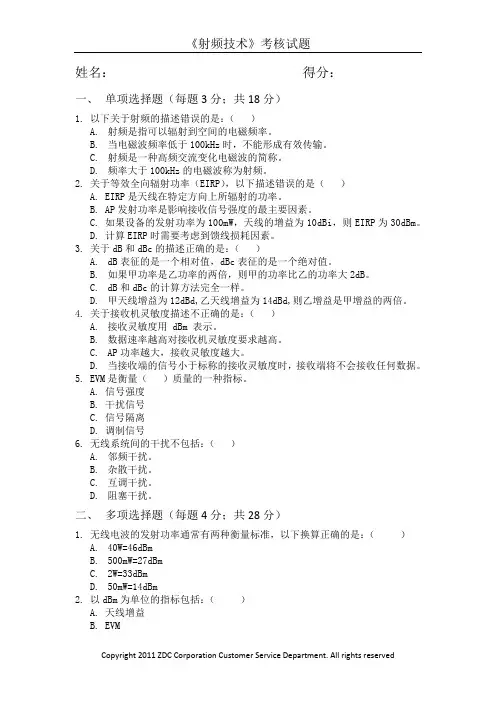

姓名：得分：一、单项选择题（每题3分；共18分）1.以下关于射频的描述错误的是：（）A.射频是指可以辐射到空间的电磁频率。

B.当电磁波频率低于100kHz时，不能形成有效传输。

C.射频是一种高频交流变化电磁波的简称。

D.频率大于100kHz的电磁波称为射频。

2.关于等效全向辐射功率（EIRP），以下描述错误的是（）A.EIRP是天线在特定方向上所辐射的功率。

B.AP发射功率是影响接收信号强度的最主要因素。

C.如果设备的发射功率为100mW，天线的增益为10dBi，则EIRP为30dBm。

D.计算EIRP时需要考虑到馈线损耗因素。

3.关于dB和dBc的描述正确的是：（）A.dB表征的是一个相对值，dBc表征的是一个绝对值。

B.如果甲功率是乙功率的两倍，则甲的功率比乙的功率大2dB。

C.dB和dBc的计算方法完全一样。

D.甲天线增益为12dBd,乙天线增益为14dBd,则乙增益是甲增益的两倍。

4.关于接收机灵敏度描述不正确的是：（）A.接收灵敏度用 dBm 表示。

B.数据速率越高对接收机灵敏度要求越高。

C.AP功率越大，接收灵敏度越大。

D.当接收端的信号小于标称的接收灵敏度时，接收端将不会接收任何数据。

5.EVM是衡量（）质量的一种指标。

A.信号强度B.干扰信号C.信号隔离D.调制信号6.无线系统间的干扰不包括：（）A.邻频干扰。

B.杂散干扰。

C.互调干扰。

D.阻塞干扰。

二、多项选择题（每题4分；共28分）1.无线电波的发射功率通常有两种衡量标准，以下换算正确的是：（）A.40W=46dBmB.500mW=27dBmC.2W=33dBmD.50mW=14dBm2.以dBm为单位的指标包括：（）A.天线增益B.EVMC.信号强度D.发射功率3.关于天线的增益单位dBi和dBd，以下描述正确的是：（）A.dBd的参考基准为偶极子天线增益。

B.dBi的参考基准为理想点源天线增益。

C.dBd=dBi+2.15。

判断题：1、无耗传输线终端短路，当它的长度大于四分之一波长时，输入端的输入阻抗为容抗，将等效为一个电容。

2、无耗传输线上驻波比等于1时，则反射系数的模等于0。

3、阻抗圆图上，|Γ|=1的圆称为单位圆，在单位圆上，阻抗为纯电抗，驻波比等于无限大。

4、只要无耗传输终端接上一个任意的纯电阻，则入射波全部被吸收，没有反射，传输线工作在匹配状态。

5、在传输线上存在入射波和反射波，入射波和反射波合成驻波，驻波的最大点电压值与最小点上的电压值的比即为传输线上的驻波比。

6、导纳圆图由等反射系数圆、等电抗圆和等电阻圆组成，在一个等电抗圆上各点电抗值相同。

7、圆波导的截止波长与波导的截面半径及模式有关，对于TE11模，半径越大，截止波长越短。

8、矩形波导的工作模式是TE10模，当矩形波导传输TE10模时，波导波长（相波长）与波导截面尺寸有关，矩形波导截面的窄边尺寸越小，波导波长（相波长）越长。

9、在矩形谐振腔中，TE101模的谐振频率最小。

10、同轴线是TEM传输线，只能传输TEM波，不能传输TE或TM波。

11、矩形波导传输的TE10波，磁场垂直于宽边，而且在宽边的中间上磁场强度最大。

12、圆波导可能存在“模式简并”和“极化简并”两种简并现象。

13、矩形波导中所有的模式的波阻抗都等于377欧姆。

14、矩形谐振腔谐振频率和腔体的尺寸与振荡模式有关，一般来讲，给定一种振荡模式，腔体的尺寸越大，谐振频率就越高。

15、两段用导体封闭的同轴型谐振腔，当它谐振在TEM模时，其长度等于半波长的整数倍。

16、对称振子天线上的电流可近似看成是正弦分布，在天线的输入端电流最大。

17、对称振子天线既可以作发射天线，也可以作接收天线，当它作为发射天线时，它的工作带宽要比作为接收天线时大。

18、天线阵的方向性图相乘原理指出，对于由相同的天线单元组成的天线阵，天线阵的方向性图可由单元天线的方向性图与阵因子相乘得到。

19、螺旋天线的工作模式有法向模、轴向模和边射模三种，其中轴向模辐射垂直极化波。

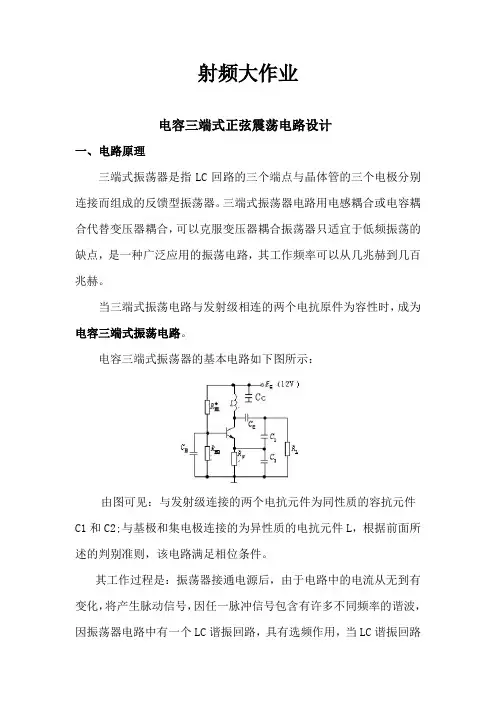

射频大作业电容三端式正弦震荡电路设计一、电路原理三端式振荡器是指LC回路的三个端点与晶体管的三个电极分别连接而组成的反馈型振荡器。

三端式振荡器电路用电感耦合或电容耦合代替变压器耦合，可以克服变压器耦合振荡器只适宜于低频振荡的缺点，是一种广泛应用的振荡电路，其工作频率可以从几兆赫到几百兆赫。

当三端式振荡电路与发射级相连的两个电抗原件为容性时，成为电容三端式振荡电路。

电容三端式振荡器的基本电路如下图所示：由图可见：与发射级连接的两个电抗元件为同性质的容抗元件C1和C2;与基极和集电极连接的为异性质的电抗元件L，根据前面所述的判别准则，该电路满足相位条件。

其工作过程是：振荡器接通电源后，由于电路中的电流从无到有变化，将产生脉动信号，因任一脉冲信号包含有许多不同频率的谐波，因振荡器电路中有一个LC谐振回路，具有选频作用，当LC谐振回路的固有频率与某一谐振频率相等时，电路产生谐振，虽然脉动的信号很微小，通过电路放大及正反馈使振荡振幅不断增大。

当增大到一定程度时，导致晶体管进入非线性区域，产生自给偏压，使放大器的放大倍数减小，最后达到平衡，即AF=1，振荡幅度就不再增大了。

于是使振荡器只有在某一频率时才能满足振荡条件，于是得到单一频率的振荡信号输出。

该振荡器的振荡频率f为：反馈系数F为：若要它产生正弦波，必须满足F=1/2-1/8，太小不容易起振，太大也不容易起振。

一个实际的振荡电路，在F确定之后，其振幅的增加主要是靠提高振荡管的静态电流值。

但是如果静态电流取得太大，振荡管的工作范围容易进入饱和区，输出阻抗降低使振荡波形失真，严重时，甚至使振荡器停振。

所以在实用中，静态电流值一般为I=0.5 mA -4 mA。

电容三端式振荡器的优点是：1）震荡波形好。

2）电路的频率稳定度较高。

电路的缺点：震荡回路工作频率的改变，若用调C1或C2实现时，反馈系数也将改变。

使振荡器的频率稳定度不高。

二、电路连接图按照书上要求，用Pspice连接电路图。

西电《射频电路基础》在线作业
一、单选题（共 25 道试题，共 100 分。

）
1. 某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δfm ＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（）
A. 12kHz
B. 24kHz
C. 20kHz
D. 40kHz
参考标准答案：B
2. 鉴频的描述是（）
A. 调幅信号的解调
B. 调频信号的解调
C. 调相信号的解调
参考标准答案：B
3. （）振荡器的频率稳定度高。

A. 互感反馈
B. 克拉泼电路
C. 西勒电路
D. 石英晶体
参考标准答案：D
4. 单频调制时，调频波的最大频偏Δfm正比于（）
A. UΩ
B. uΩ(t)
C. Ω
D. uC(t)
参考标准答案：A
5. 调制的描述（）
A. 用载波信号去控制调制信号的某一个参数，使该参数按特定的规律发生变化。

B. 用调制信号去控制载波信号的某一个参数，使该参数按特定的规律发生变化。

C. 用调制信号去控制载波信号的某一个参数，使该参数随调制信号的规律发生变化。

参考标准答案：C
6. 已知某高频功率放大器原工作在临界状态，当改变负载电阻的大小时，管子发热严重，说明功放管进入了()。

A. 欠压状态
B. 过压状态
C. 仍在临界状态
参考标准答案：A。

学习中心/函授站姓名学号西安电子科技大学网络与继续教育学院2023学年下学期《射频电路基础》期末考试试题看头像加咨询答案（综合大作业）考试说明：1、大作业试题公布时间：（1）毕业班：2023年10月21B；（2）正常班：2023年11月18日；2、考试必须独立完成，如发现抄袭、雷同均按零分计：3、答案须用《西安电子科技大学网络与继续教育学院2023秋期末考试答题纸》（个人专属答题纸）手写完成，要求字迹工整、卷面干净、整齐；4、在线上传时间：（1）毕业班学生于2023年10月21日至2023年11月1日在线上传大作业答卷；（2）正常班学生于2023年11月18日至2023年12月5日在线上传大作业答卷；5、拍照要求完整、清晰，一张图片对应一张个人专属答题纸（A4纸），正确上传。

一、填空题（每空2.5分，共25分）1、无线电波传播速率约为,且频率越高波长O2、按照线性和非线性分类，能产生新频率分量的电路属于电路。

3、丙类功放集电极电流通角θ90。

,其最佳工作状态是o4、三端式振荡器的组成原则是,改进型三端式振荡器最主要的优点是。

5、中频∕j=465kHz的超外差接收机，当接收信号频软=54OkHZ,则本振频率/1=，镜像干扰频率力=。

6、同步检波中的“同步”是指。

二、单项选择题（每小题2分，共20分）1、在高频放大器中，多用调谐回路作为负载，其作用不包括OA.选出有用频率B.滤除谐波成分C.阻抗匹配D.产生新的频率成分2、谐振功率放大器为有效提高工作效率常工作在oA.甲类B.甲乙类C.乙类D.丙类3、属于频谱线性搬移过程的是0A.振幅调制B.频率调制C.相位调制D.角度解调4调幅波的振幅最大值0.8V,最小值0.2V,则调帕系数为oA.0.6B,0.4C.0.2D.0.15、利用功放基极实现振幅调制，其工作状态应选择。

A.过压状态B.欠压状态C.临界状态D.截止状态6、双边带(DSB)信号的包络正比于。

射频大作业基于PSpice仿真的振幅调制电路设计数字调制与解调的集成器件学习目录题目一：基于PSpice仿真的振幅调制电路设计与性能分析一、实验设计要求 (3)二、理论分析1、问题的分析 (3)2、差动放大器调幅的设计理论 (4)2.1、单端输出差动放大器电路2.2、双端输出差动放大器电路2.3、单二极管振幅调制电路2.4、平衡对消二极管调幅电路三、PSpice仿真的振幅调制电路性能分析 (10)1、单端输出差动放大器调幅电路设计图及仿真波形2、双端输出差动放大器调幅电路设计图及仿真波形3、单二极管振幅调制电路设计图及仿真波形4、平衡对消二极管调幅电路设计图及仿真波形四、实验总结 (16)五、参考文献题目二数字调制与解调的集成器件学习一、实验设计要求 (17)二、概述 (17)三、引脚功能及组成原理 (18)四、基本连接电路 (20)五、参考文献 (21)六、英文附录 (21)题目一基于PSpice仿真的振幅调制电路设计摘要随着大规模集成电路的广泛发展,电子电路CAD及电子设计自动化（EDA）已成为电路分析和设计中不可缺少的工具。

此次振幅调制电路仿真设计基于PSpice，利用其丰富的仿真元器件库和强大的行为建模工具，分别设计了差分对放大器和二极管振幅调制电路，由此对线性时变电路调幅有了更进一步的认识；同时，通过平衡对消技术分别衍生出双端输出的差分对放大器和双回路二极管振幅调制电路，消除了没用的频率分量，从而得到了更好的调幅效果。

本文对比研究了单端输出和双端输出的差分对放大器调幅电路及单二极管和双回路二极管调幅电路，通过对比观察时域和频域波形图，可知平衡对消技术可以很好地减小失真。

关键词：PSpice 振幅调制差分对放大器二极管振幅调制电路平衡对消技术一、实验设计要求1.1 基本要求参考教材《射频电路基础》第五章振幅调制与解调中有关差分对放大器调幅和二极管调幅的原理，选择元器件、调制信号和载波参数，完成PSpice电路设计、建模和仿真，实现振幅调制信号的输出和分析。

通信原理大作业班级： 021215学号：02121441姓名：李雷雷光纤通信技术光纤即为光导纤维的简称。

光纤通信是以光波作为信息载体,以光纤作为传输媒介的一种通信方式。

从原理上看,构成光纤通信的基本物质要素是光纤、光源和光检测器。

光纤除了按制造工艺、材料组成以及光学特性进行分类外,在应用中,光纤常按用途进行分类,可分为通信用光纤和传感用光纤。

传输介质光纤又分为通用与专用两种,而功能器件光纤则指用于完成光波的放大、整形、分频、倍频、调制以及光振荡等功能的光纤,并常以某种功能器件的形式出现。

光纤通信就是利用光导纤维传输信号，以实现信息传递的一种通信方式。

光导纤维通信简称光纤通信。

可以把光纤通信看成是以光导纤维为传输媒介的“有线”光通信。

实际上光纤通信系统使用的不是单根的光纤，而是许多光纤聚集在一起的组成的光缆。

光纤通信具有以下特点： (1)通信容量大、传输距离远。

(2)信号串扰小、保密性能好; (3)抗电磁干扰、传输质量佳。

(4)光纤尺寸小、重量轻,便于敷设和运输; (5)材料来源丰富,环境保护好，有利于节约有色金属铜。

(6)无辐射,难于窃听, (7)光缆适应性强,寿命长。

(8)质地脆，机械强度差。

(9)光纤的切断和接续需要一定的工具、设备和技术。

(10)分路、耦合不灵活。

(11)光纤光缆的弯曲半径不能过小（>20cm） (12)有供电困难问题。

就光纤通信技术本身来说，应该包括以下几个主要部分:光纤光缆技术、光交换技术传输技术、光有源器件、光无源器件以及光网络技术等。

光纤光缆技术光纤技术的进步可以从两个方面来说明: 一是通信系统所用的光纤; 二是特种光纤。

早期光纤的传输窗口只有3个，即850nm(第一窗口)、1310nm(第二窗口)以及1550nm(第三窗口)。

近几年相继开发出第四窗口(L波段)、第五窗口(全波光纤)以及S波段窗口。

其中特别重要的是无水峰的全波窗口。

这些窗口开发成功的巨大意义就在于从1280nm到1625nm的广阔的光频范围内，都能实现低损耗、低色散传输，使传输容量几百倍、几千倍甚至上万倍的增长。

第一章射频/微波工程介绍1.简述常用无线电的频段划分和射频的定义。

射频/微波处于普通无线电波与红外线之间,是频率最高的无线电波,它的频带宽度比所有普通无线电波波段总和大1000倍以上2.简述P，L，S，C，X，Ku，K，Ka波段的频段划分方法。

3.简述射频/微波的四种基本特性和相比普通无线电的优点。

四个基本特性：1、似光性；2、穿透性3、非电离性4、信息性优点：(1)(2) 分辨率高。

连续波多普勒雷达的频偏大,成像更清晰,(3) 尺(4)(5)(6) 频谱宽。

频谱不拥挤,不易拥堵,军用设备更可靠。

4. 简述射频铁三角的具体内涵。

由于频率、 阻抗和功率是贯穿射频/微波工程的三大核心指标,故将其称为射频铁三角。

频率功率阻抗振荡器、压控振荡器、频率合成器、分频器、变频器、倍频 器、混频器、滤波器等频率计数器/功率计、频谱分析仪标量/矢量网络分析仪阻抗测量仪、网络分析仪阻抗变换、阻抗匹配、天线等衰减器、功分器、耦合器、 放大器、开关等5. 给出几种分贝的定义：dB, dBm ，dBc ，dBc/Hz ，10 dBm+10 dB=？10dBm+10dB=20dBm第二章 传输线理论1. 解释何为“集肤效应”？集总参数元件的射频特性与低频相比有何特点？在交流状态下,由于交流电流会产生磁场,根据法拉第电磁感应定律,此磁场又会产生电场,与此电场联系的感生电流密度的方向将会与原始电流相反。

这种效应在导线的中心部位(即r=0位置)最强,造成了在r=0附近的电阻显著增加,因而电流将趋向于在导线外表面附近流动,这种现象将随着频率的升高而加剧,这就是通常所说的“集肤效应”。

电阻：在低频率下阻抗即等于电阻R,而随着频率的升高达到 10MHz 以上,电容Ｃa 的影响开始占优,导致总阻抗降低；当频率达到20GHz 左右时,出现了并联谐振点； 越过谐振点后,引线电感的影响开始表现出来,阻抗又加大并逐渐表现为开路或有限阻抗值。

电容：理想状态下,极板间介质中没有电流。

西安电子科技大学教师教学工作一览年下学期课程名称：课程性质（必、限、任）：课程学时数：主讲教师姓名：填表时间：教学任务书老师：根据学年学期教学计划的安排，经研究，决定请您担任教学班课程的主讲，该课程学时为学时，请做好教学实施计划安排和备课等环节的工作。

西安电子科技大学（教学单位盖章）年月日课程内容实施进度注：1课次为2学时课次内容1 第一章绪论§1.1非线性电子线路§1.2非线性电子线路的应用2 第二章谐振功率放大器§2.1谐振功放的工作原理和能量关系3 §2.2谐振功放的动特性曲线和工作状态§2.3谐振功放的工作特性4 §2.4谐振功放的电路设计和输出匹配网络第二章习题课5 第三章正弦波振荡器§3.1反馈式振荡器的工作原理（一）6 §3.1反馈式振荡器的工作原理（二）7 §3.2 LC正弦波振荡器—变压器耦合式振荡器、三端式振荡器（一）8 §3.2 LC正弦波振荡器—三端式振荡器（二）、差分对振荡器9 §3.2 LC正弦波振荡器—频率稳定度分析和改进措施10 §3.3并联型石英晶体振荡器和串联型石英晶体振荡器11 §3.4 RC正弦波振荡器第三章习题课12 第五章振幅调制与解调§5.1 调幅信号分析（一）13 §5.1调幅信号分析（二）14 §5.2非线性器件调幅原理、失真和平衡对消技术15 §5.3线性时变电路调幅原理和电路分析（一）16 §5.3线性时变电路调幅原理和电路分析（二）17 §5.4包络检波和同步检波原理和电路分析（一）18 §5.4包络检波和同步检波原理和电路分析（二）第五章习题课19 第六章混频§6.1晶体管混频器原理课次内容20 §6.2场效应管混频器原理§6.3混频干扰第六章习题课21 第七章角度调制与解调§7.1调角信号分析22 §7.2相位调制原理和频率调制原理23 §7.3变容二极管调频电路分析24 §7.4调相信号解调25 §7.5调频信号解调—乘积型相位鉴频26 §7.6调频信号解调—叠加型相位鉴频和平衡对消27 第七章习题课28 第九章反馈与控制§9.1自动增益控制和自动频率控制29 §9.2锁相环的工作原理与应用30 总复习31323334353637383940课程考试试题及答案（试题、标准答案及评分标准）西安电子科技大学考试时间 120 分钟试 题（A ）题号 一 二 三 四 五 六 七 八 九 十 总分 分数1.考试形式：闭卷2.本试卷共十道大题，满分100分。

题目：射频大作业题目一：基于PSpice仿真的振幅调制电路设计1.1 基本要求参考教材《射频电路基础》第五章振幅调制与解调中有关差分对放大器调幅和二极管调幅的原理，选择元器件、调制信号和载波参数，完成PSpice电路设计、建模和仿真，实现振幅调制信号的输出和分析。

1.2 实践任务(1) 选择合适的调制信号和载波的振幅、频率，通过理论计算分析，正确选择晶体管和其它元件；搭建单端输出的差分对放大器，实现载波作为差模输入电压，调制信号控制电流源情况下的振幅调制；调整二者振幅，实现基本无失真的线性时变电路调幅；观察记录电路参数、调制信号、载波和已调波的波形和频谱。

(2) 参考例5.3.1，修改电路为双端输出，对比研究平衡对消技术在该电路中的应用效果。

(3) 选择合适的调制信号和载波的振幅、频率，通过理论计算分析，正确选择二极管和其它元件；搭建单二极管振幅调制电路，实现载波作为大信号，调制信号为小信号情况下的振幅调制；调整二者振幅，实现基本无失真的线性时变电路调幅；观察记录电路参数、调制信号、载波和已调波的波形和频谱。

(4) 参考例5.3.2，修改电路为双回路，对比研究平衡对消技术在该电路中的应用效果。

摘要此次振幅调制电路仿真设计基于 Multisim ，利用其丰富的仿真元器件库和强大的行为建模工具，分别设计了差分对放大器和二极管振幅调制电路， 由此对线性时变电路调幅有了更进一步的认识； 同时，通过平衡对消技术分别衍生出双端输出的差分对放大器和双回路二极管振幅调制电路，消除了没用的频率分量，从而得到了更好的调幅效果。

关键词：振幅调制 Multisim 差分对放大器 二极管振幅调制电路 平衡对消技术一．差分队放大器调幅的设计1.1单端输出的差分对放大器调幅电路的设计原理如图1.1为单端输出的差分对放大器调幅电路图，c u (V1)为差模输入电压，在交流通路中加在晶体管Q1和Q2的基极之间，u Ω(V2)控制电流源的电流，即晶体管Q3的集电极电流3C i 。

微波射频导论大作业授课老师:专业: 电子信息工程姓名:班级：学号:1.文献简介Miniature Four-Way and Two-Way 24 GHz Wilkinson Power Dividers Jeong-Geun Kim ; Gabriel M. RebeizIEEE Microwave and Wireless Components LettersYear: 2007 V olume: 17 , Issue: 9Pages: 658 - 660Cited by: Papers (44) | Patents (3)IEEE Journals & Magazines2. 概述这篇论文呈现24GHz 四路和双路微型威尔金森功率分配器(Wilkinson Power Divider )。

在标准的CMOS 技术下，使用集总单元设计大大减小了芯片面积。

四路和双路威尔金森功分器的有效面积分别为2mm 0.330.33⨯和2mm 0.290.12⨯。

从22到26 GHz ，四路威尔金森功分器导致插入损耗小于2.4 dB ，即输入/输出回波损耗优于15.5 dB ，端口到端口隔离大于24.7 dB ，双路威尔金森功分器导致插入损耗1.4 dB ，输入/输出回波损耗优于8.9 dB ，并且端口到端口隔离14.8 dB 。

主要面向短程汽车雷达与相控阵天线应用。

3. 设计与仿真(1) 原理图(2) 参数选取说明L 和C 的选取是依靠T T fZ C f Z ππ21,2L ==这两个公式决定的。

T Z 是4λ传输线等效特性阻抗,在四路威尔金森功分器中4λ传输线等效特性阻抗是20Z 并且这个隔离电阻阻抗为0Z ，计算得出在24GHz 下电感值为660pH 电容值为66fF ，输入输出端口阻抗为50Ω.(3) 电路图(4) 仿真S 参数图总结：从22到26 GHz，四路威尔金森功分器，插入损耗小于2.4 dB，端口到端口隔离大于24.7 dB，输入端口回波损耗小于13.8dB。

1、PCB 上微带线阻抗计算用什么软件计算。

微带线的阻抗和哪几个因素有关。

不同频率，线特征阻抗是否和频率相关。

2、P1dB 定义P1dB 的测试方法。

3、给出不同衰减值对应的电阻值。

已知衰减值（AdB）和源&负载阻抗（50 Ohm），请给出电阻值计算方法。

4、（1）电阻是否熟悉类型、值系列、使用时哪些指标需要降额使用、不同封装的电阻的额定功耗。

（2）电容是否熟悉类型、值系列、使用时哪些指标需要降额使用、等效电路。

（3）电感是否熟悉类型、值系列、使用时主要考虑哪些指标、等效电路。

贴片电感的主要供应商。

5、射频器件：射频放大器、Mixer、滤波器、衰减器、3dB 桥、隔离器、耦合器、合/分路器、PLL Module、VCO。

6、射频放大器的原理图（包括外围电路），外围电路如何取值。

1、答：用ADS里面的工具，在原理图上按以下途径找到Tools -> LineCalc -> Start Linecalc，微带线的阻抗和基板厚度、基板相对介电常数、微带线的宽度等有关。

不同频率，线特征阻抗和频率无关。

2、答：放大器有一个线性动态范围，在这个范围内，放大器的输出功率随输入功率线性增加。

这种放大器称之为线性放大器，这两个功率之比就是功率增益G。

随着输入功率的继续增大，放大器进入非线性区，其输出功率不再随输入功率的增益而线性增加，也就是说，其输出功率低于小信号所预计的值。

通常把增益下降到比线性增益低1 dB时的输出功率值定义为输出功率的1 dB压缩点。

用P1dB表示。

测试方法：在小信号下先测出线性区的增益，逐渐增大输入功率，同时比较输出功率，当发现增益比线性区的少1dB时，记下此时的输出功率。

就是P1dB。

3、答：本人曾经做50W衰减器15dB的衰减器，一个派形的电阻网络。

负载与R并联，R由两个小电阻组成。

10lg(R/50)=A , R=r1 +r2，电路如下：4、答：（1）炭膜电阻、金属膜电阻、水泥电阻，微带电阻。
