GCG1000粉尘浓度传感器使用说明书一、概述1、产品特点GCG1000型粉尘浓度传感器（以下简称传感器）是根据MT163-1997《直读式粉尘浓度测量仪表通用技术条件》和Q/LGKJ003-2009《GCG1000型粉尘浓度传感器》企业标准及GB3836.4-2000标准中Exib I本质安全等级设计。

产品吸收消化了国内外先进的测尘技术，利用光散射原理直接检测空气中浮游粉尘的质量浓度，通过数码管现场显示并转换成频率信号输出，可供煤矿安全监测系统或其他测控系统使用。

本产品具有测量快速准确、灵敏度高、性能稳定、可预置K值、直接显示并输出粉尘质量浓度的特点。

2、主要用途及适用范围GCG1000型粉尘浓度传感器广泛适用于存在易燃易爆等危险性气体混合物的工作环境中对作业场所总粉尘的连续监测，同时也适用于其他公共场所的环境监测。

3、型号的组成及其代表意义G C G 1000测量范围光电子原理测量对象：粉尘传感器4、使用环境条件传感器在下列环境条件下应能正常工作：——温度：0℃~ 40℃；——相对湿度：≤98%；——大气压：80kPa~116kPa；——含有瓦斯或煤尘爆炸危险的矿井中；5、最恶劣的贮存条件：-40℃～+60℃。

6、防爆型式及防爆标志防爆型式：矿用本质安全型；防爆标志：Exib I。

7、GCG1000粉尘浓度传感器图片图3 GCG1000粉尘浓度传感器图片二、工作原理与结构特征1、工作原理1) 图1为GCG1000型粉尘浓度传感器的原理图。

检测器外部含尘空气在风扇的吸引下进入吸引口，经导流装置（遮掉外部光线）进入检测器暗室。

暗室内的平行光与受光部的视野成直角交叉构成灵敏区（图中斜线部分），粉尘通过灵敏区时，其90℃方向散射光透过狭缝射进来由光电倍增管接收并转换成光电流，经光电流积分电路转换成与散射光成正比的电信号，通过放大电路和A/D转换电路输入单片机，单片机计算出粉尘的质量浓度并显示和信号输出。

粉尘浓度检测仪的应用及原理
(总1页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
粉尘浓度检测仪原理
颗粒物（任何形状和密度）与相对密度为1的球体在静止或层流空气中若沉降速率相等，则球体的直径视作该颗粒物的空气动力学直径。

大气气溶胶颗粒的空气动力学直径范围在0.1～100 μm之间.小于或等于100、10、2.5 μm的大气颗粒物分别称为TSP（总悬浮颗粒物）、PM10（可吸入颗粒物）和PM2.5（入肺颗粒物）。

气溶胶包括液态或固态微粒在空气中的悬浮体系，如灰尘、熏烟、烟、雾等，我们常说的粉尘只是指悬浮于空气中的固体微粒。

粉尘浓度检测仪的应用
大家最关注的PM2.5粉尘浓度检测仪是指可入肺的颗粒物。

当每立方米空气中直径2.5 μm 以下的颗粒污染物的含量上升10 μg 时，长期肺癌死亡率就上升8%。

颗粒物越小，进入人体呼吸系统的部位就越深，甚至能够穿透肺泡进入人体血液循环影响心脏、大脑等重要器官，危害就越大。

颗粒物越小，其比表面积越大，表面吸附的有毒化学组分就越多。

所以国家和政府越来越关注生活环境、生产环境中的颗粒物浓度和直径，粉尘浓度检测仪也被广泛应用。

2。

粉尘浓度传感器一、粉尘浓度传感器用途粉尘浓度传感器主要用于矿山、水泥厂等粉尘作业场所总粉尘浓度的连续监测。

是为了满足现有煤矿监测井下粉尘浓度利用激光散射原理开发的高科技传感器，能够在自然风流状态下实时的、就地、连续不间断的监测显示井下粉尘浓度，同时输出与洒水喷雾的降尘装置开关量信号，实现了测尘降尘的最佳效果。

二、技术特点（1）额定工作电流小，大大减轻了分站电源的负担，并可安装在距分站更远的位置，在额定采样流量的<--重庆-->情况下，整机额定工作电流≤120mA，最大工作电流≤180mA；（2）输入电压范围宽，可适用于煤矿井下各种分站，仪器在输入电压12Ｖ～24ＶＤＣ(本安电源)的范围内均能正常工作；（3）测量精度高：采用分段式控制算法，根据不同的浓度大小自动采用不同的比例系数计算，同时增加了温度补偿功能，提高了测量的精度；（4）具有自动校准零点功能，并可设置校准零点漂移的时刻；（5）具有软启动模式的功能，减小了仪器启动时对供电电源的冲击，最大启动电流≤130mA；（6）具有在线标定的功能，可用CCZ-1000型直读式测尘仪在线直接标定；（7）测量量程可根据需要设定为0－500mg/m3或0－1000 mg/m3；（8）可测量瞬时粉尘浓度或平均粉尘浓度，平均粉尘浓度的测量时间可在1～3600秒范围内任意选择。

三、主要仪器：1、GCG1000型粉尘浓度传感器GCG1000型粉尘浓度传感器采用光散射原理直接测量总粉尘浓度，测定数据就地显示，同时输出与矿井安全监测监控系统相适应的频率、电流信号(二种信号任选一种)，供监测系统处理，是固定安装在作业场所的监测仪器。

由采样头、检测装置、单片机系统及抽气系统组成。

适用于煤矿及其它粉尘等有爆炸危险性的环境中进行现场连续监测总粉尘浓度。

能准确、及时地反映粉尘作业场所中粉尘的污染状况。

技术参数测量范围0.1～1000mg/m3测量误差±15%输出信号200～1000Hz、1～5mA采样流量2L/min电源12-18 V DC外形尺寸300×250×300mm重量7kg2、GCG500粉尘浓度传感器GCG500粉尘浓度传感器采用光散射原理直接测量总粉尘浓度，测定数据就地显示，同时输出与矿井安全监测监控系统相适应的频率、电流信号(二种信号任选一种)，供监测系统处理，是固定安装在作业场所的监测仪器。

防爆合格证号：2074192安全标志证号：MFB080020 GC1000J矿用粉尘浓度传感器使用说明书江苏三恒科技集团有限公司Jiangsu Shine Technology Group Co.，Ltd重要的安全使用防范措施：阅读以下简单说明，并遵守这些规则，谨防因违规操作而导致危险的发生。

1．本手册详细介绍了产品的性能、安装及使用方法，无论您是第一次使用该产品，还是以前接触过很多类似设备，都必须在使用前仔细阅读本说明书。

江苏三恒科技集团有限公司不对任何由于违反安全事项而造成的损失承担任何责任！！2．本传感器维修时，不得改变本安电路和本安电路有关的元器件的电器参数、规格和型号，本安产品不得随意与其他未经联检的设备连接！！3．严禁在井下更换本产品配套的遥控器的后备电池！！4．传感器的安装位置及调校周期应符合煤矿安全规程的有关规定！！5注意激光安全，严禁打开传感器测量结构部分！！6本传感器属于精密机电一体化结构，使用中如出现问题即送返本公司维修，严禁自行维修！！7．设备具有一定的防水能力，但绝对不能浸泡在水里使用！！执行标准：Q/3204JSSH014-2007GC1000J型矿用粉尘浓度传感器企业标准关联设备：KDW67型隔爆兼本安多路电源安标证号：MAA080006目录１、概述 (2)２、使用环境条件 (3)３、主要特点 (3)４、工作原理 (3)５、主要技术指标 (4)６、使用方法 (4)７、运输与贮存 (6)８、质量保证 (7)９、随机清单 (7)１、概述GC1000J型矿用粉尘浓度传感器（以下简称传感器）是为了满足现有煤矿监测井下粉尘浓度而利用激光散射原理开发的高科技传感器。

该传感器的研制成功填补了我国长期不能实时监测井下粉尘的空白。

该传感器能够长时间连续实时检测井下粉尘浓度并同时输出与矿用监控系统相适应的信号，传感器除了和本公司的KJ70N煤矿安全监控系统配合使用外还可以和其他煤矿监测系统相兼容。

GCG1000矿用粉尘浓度传感器-使用说明书V1.00安装、使用产品前，请详细阅读使用说明书GCG1000矿用粉尘浓度传感器使用说明书(V1.00)执行标准： GB 3836-2010、MT/T 1102-2009、Q/DX RSC0085-2016防爆合格证号：XXXXXXX安全标志证书：XXXXXXXXX（2016年6月）尊敬的用户：感谢您选购使用本公司研制的GCG1000矿用粉尘浓度传感器。

为正确、高效使用本产品，安装使用前，请您认真阅读本说明书，并妥善保存。

通过阅读本说明书，您可以全面的了解GCG1000矿用粉尘浓度传感器的使用方法，领略其完善的功能和简洁的操作方法，感受最新科技成果带来的安全管理的便利。

使用注意事项：1.传感器只能与说明书中规定的设备连接使用，与其它设备连接时，须经防爆联检。

2.配套遥控器井下严禁拆装电池，电池为防爆关键部件，不得更换其他厂家和型号的电池。

3.维修时不得改变本安电路和与本安电路有关的元器件电气参数、规格和型号。

4.传感器的检验或校准应在经过计量检验合格的粉尘试验风硐中进行。

5.传感器应垂直悬挂安装或使用支架固定安装，并注意避免安装在被水直接滴淋、强磁场干扰和有强烈震动等场所。

目录1概述 (1)2产品型号及意义 (1)3工作原理与结构 (2)4主要技术参数 (4)5安装使用 (5)6遥控器及菜单操作 (6)7调校和设置 (7)8保养与维护 (9)9故障分析和排除 (9)10运输和贮存 (10)11开箱检查 (10)附录A 关联、配接设备 (12)附录B 资质 (15)1概述GCG1000矿用粉尘浓度甲烷传感器（以下简称传感器）是一种基于光散射法的矿用本质安全型粉尘测量设备，防爆标志：Exib I。

该传感器适用于煤矿井下采掘工作面、巷道、硐室等环境，可连续自动的检测环境空气中的粉尘浓度并转换成频率或数字信号传输到监控系统中心站。

该传感器具有以下特点：(1) 采用红外激光器和进口光电倍增管，粉尘测量准确、稳定；(2)采用新型单片机和高集成数字电路，使电路结构简单，性能可靠；(3)实现红外遥控调校零点，灵敏度，报警点等功能，操作方便，调校简单；(4)采用新型开关电源，整机功耗低；(5)可根据不同需要输出频率信号或数字信号（RS485）；(6)防护等级为IP65；(7)优异的抗电磁干扰能力。

粉尘浓度检测仪安装标准
粉尘浓度检测仪的安装标准通常会根据具体的使用环境和监测
要求而有所不同。

一般来说，安装标准包括以下几个方面：
1. 安装位置，粉尘浓度检测仪的安装位置应当选在能够准确反
映环境粉尘浓度的代表性位置。

通常要避免安装在通风口、空调出
风口、直射阳光下、靠近化工厂、烟囱等可能影响浓度测量准确性
的位置。

2. 安装高度，一般来说，粉尘浓度检测仪的安装高度应当考虑
到离地面的高度，以保证其测量的粉尘浓度能够代表人体呼吸区域
的情况。

3. 安装方式，粉尘浓度检测仪的安装方式应当符合厂家的要求，并且要求安装牢固、稳定，能够防止受到外部震动或者干扰。

4. 维护要求，安装标准中通常也会包括对粉尘浓度检测仪的日
常维护要求，比如定期校准、清洁、更换滤芯等内容。

总的来说，粉尘浓度检测仪的安装标准是为了保证其测量结果
的准确性和可靠性，从而有效地保护工作人员的健康和安全。

在实际安装过程中，需要根据具体的监测要求和环境特点来制定详细的安装方案，并严格按照相关标准和要求进行操作。

粉尘浓度传感器安全操作及保养规程前言粉尘浓度传感器是目前广泛应用于工业领域的一种传感器，可用于检测空气中的粉尘浓度。

正常使用和保养粉尘浓度传感器对于确保工业生产过程的安全非常重要。

本文档旨在介绍粉尘浓度传感器的安全操作和保养规程，以帮助用户正确操作传感器并保持其正常运行，从而确保工业生产环境的安全。

安全操作规程1. 空气中粉尘浓度的限制粉尘浓度传感器用于检测空气中的粉尘浓度，但不同型号的传感器对于浓度的限制会有所不同。

因此，在使用传感器前需要了解并确定传感器承受的粉尘浓度上限，以防止粉尘浓度过高导致传感器受损。

2. 传感器安装位置传感器在安装时需要遵循一些基本规则，主要有以下几点：•安装位置应尽量远离有色光源、强电磁干扰源、电子产品等；•传感器安装位置应远离风口、通风孔、通道出入口；•传感器不宜直接安装在有振动的设备或通道等压力变化较大的地方；•传感器安装位置应尽量靠近实际粉尘污染源，在信号采集的过程中能够反映出粉尘污染现场的实际情况。

3. 传感器接线方法传感器的接线方法同样需要注意一些细节：•传感器接线操作前必须先断电；•在确定接线无误后再通电；•传感器应使用专用电缆和控制器进行接线；•传感器电缆应采用防水型材料，外部包裹防水保护物；•传感器电缆接插处应经常检查，仔细审查接插点是否正常，有没损伤、锈蚀或腐蚀等情况。

4. 传感器的运行监测检测传感器的运行状态是保证传感器正常运行的关键。

运行监测需要从以下方面入手：•检测传感器在工作状态下的温度、电流和电压是否正常；•监测传感器的数据采集情况是否正常；•检测传感器是否存在数据漂移、数据传输异常等情况；•每隔一段时间，检测传感器输出信号与实际粉尘浓度情况的一致性，进行误差校正。

保养规程1. 传感器的日常保养传感器是精密的电子仪器，平时应注意以下几点：•定期拆卸传感器外观进行清洗，可采用酒精等通用清洁剂，但不能用硫酸、盐酸等强酸或强碱；•在保证传感器不受直射阳光和雨淋的情况下安装遮阳天棚和罩板；•传感器不可长时间放置在高温、潮湿的环境中，避免内部电子元器件生锈腐蚀、烧毁；•传感器不可超过规定输电额（通常为24V），避免电路烧毁。

工程项目管理课程心得体会•相关推荐工程项目管理课程心得体会（精选13篇）当我们备受启迪时，可以寻思将其写进心得体会中，这样能够培养人思考的习惯。

很多人都十分头疼怎么写一篇精彩的心得体会，下面是小编为大家收集的工程项目管理课程心得体会，希望能够帮助到大家。

工程项目管理课程心得体会篇1刚刚接触到项目管理的时候，我很片面的将其理解为是一个项目的项目管理者对项目所要涉及到的全部工作、资源等进行有效地管理。

然而在学习的过程中我渐渐的发现我对项目管理只是表面的认识，正确理解应该是以项目为对象的系统管理方法，通过一个临时性的专门的柔性组织，对项目进行高效率的计划、指导和控制，以实现全过程的动态管理和项目目标的综合协调与优化。

在项目管理中对我学习最深刻的是什么是“项目”。

项目是在一定时间内为了达到特定的目标而调集到一起的资源组合，是为了取得特定的成果而开展的一系列相关活动”。

而项目是指那些作为管理对象，按限定时间、预算和质量指标完成的一次性任务。

经过学习，改变了以前对项目的片面认识，同时我也对“项目”也有了自己的认知：项目是为提供某项独特产品、服务成果所承担的临时性任务。

项目是一个特殊的将完成的有限任务，在一定的约束条件下，以高效率地实现项目业主的目标为目的，以项目经理个人负责制为基础和以项目为独立实体进行经济核算，并按照项目内在的逻辑规律进行有效的计划、组织、协调、控制的系统管理活动;是在一定的组织内，利用有限资源，在规定的时间内完成满足一定性能、质量、技术指标等要求的任务。

每个项目都有独特的地方，没有两个项目会是完全相同的，此外，由于项目的独特性，项作为一项任务，一旦完成，就不会重复。

任何项目都会经历启动开发、实施、结束的过程，因而是有起点和终点的。

随着经济全球化和市场竞争的日益加剧、竞争的加剧以及企业业务的复杂化，信息化已经成为企业实现战略目标的迫切需要和必要保证。

更多的企业认识到必须通过信息化建设才能够实现企业体制创新、技术创新、管理创新，增强企业的核心竞争力。

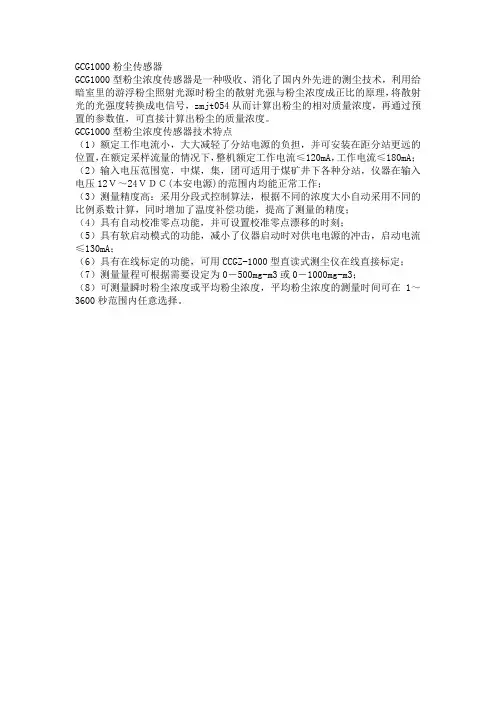

GCG1000粉尘传感器
GCG1000型粉尘浓度传感器是一种吸收、消化了国内外先进的测尘技术，利用给暗室里的游浮粉尘照射光源时粉尘的散射光强与粉尘浓度成正比的原理，将散射光的光强度转换成电信号，zmjt054从而计算出粉尘的相对质量浓度，再通过预置的参数值，可直接计算出粉尘的质量浓度。

GCG1000型粉尘浓度传感器技术特点
（1）额定工作电流小，大大减轻了分站电源的负担，并可安装在距分站更远的位置，在额定采样流量的情况下，整机额定工作电流≤120mA，工作电流≤180mA；（2）输入电压范围宽，中煤，集，团可适用于煤矿井下各种分站，仪器在输入电压12Ｖ～24ＶＤＣ(本安电源)的范围内均能正常工作；
（3）测量精度高：采用分段式控制算法，根据不同的浓度大小自动采用不同的比例系数计算，同时增加了温度补偿功能，提高了测量的精度；
（4）具有自动校准零点功能，并可设置校准零点漂移的时刻；
（5）具有软启动模式的功能，减小了仪器启动时对供电电源的冲击，启动电流≤130mA；
（6）具有在线标定的功能，可用CCGZ-1000型直读式测尘仪在线直接标定；（7）测量量程可根据需要设定为0－500mg-m3或0－1000mg-m3；
（8）可测量瞬时粉尘浓度或平均粉尘浓度，平均粉尘浓度的测量时间可在1～3600秒范围内任意选择。
