《波的图像》知识清单一、波的图像的定义波的图像是表示在某一时刻，沿波的传播方向上各个质点的位移情况的图像。
它就像是给波“拍了一张照片”，让我们能够直观地看到波在那一刻的“形态”。
二、波的图像的构成要素1、横坐标横坐标通常表示波的传播方向上各质点的平衡位置。
每个位置都对应着一个特定的质点。
2、纵坐标纵坐标表示质点在该时刻相对平衡位置的位移。
位移有正负之分，正位移表示质点在平衡位置上方，负位移表示质点在平衡位置下方。
三、波的图像的特点1、周期性波的图像具有周期性。
这意味着如果经过一个特定的时间间隔（称为周期），波的图像会重复出现。
2、对称性它可能具有轴对称或中心对称的性质。
比如，对于正弦波，其图像关于平衡位置对称。
3、波长在波的图像中，相邻两个同相点（位移相同的点）之间的距离就是波长。
波长反映了波在空间上重复的周期长度。
四、从波的图像中能获取的信息1、振幅振幅是指质点振动的最大位移，从图像上看，就是纵坐标的最大值。
2、波长如前所述，通过测量相邻同相点之间的距离可以得到波长。
3、某一质点的位移给定一个质点的平衡位置，就能从图像中读出该质点在此时刻的位移。
4、某一质点的振动方向通过观察质点当前的位移以及下一时刻的位移趋势，可以判断质点的振动方向。
比如，若质点当前位于平衡位置上方，且下一时刻位移将减小，那么质点此时正向下振动。
5、波的传播方向根据质点的振动方向和波的传播方向之间的关系，可以推断波的传播方向。
五、波的图像与振动图像的区别1、横坐标的含义波的图像横坐标表示质点的平衡位置，而振动图像的横坐标表示时间。
2、研究对象波的图像研究的是多个质点在某一时刻的位移情况，振动图像研究的是单个质点在不同时刻的位移情况。
3、物理意义波的图像反映的是波在某一时刻的空间分布，振动图像反映的是一个质点的振动规律。
六、波的图像的应用1、预测波的传播通过分析波的图像，可以预测在未来某一时刻波的形状和质点的位移。
2、计算波速结合波长和周期，可以计算出波传播的速度。

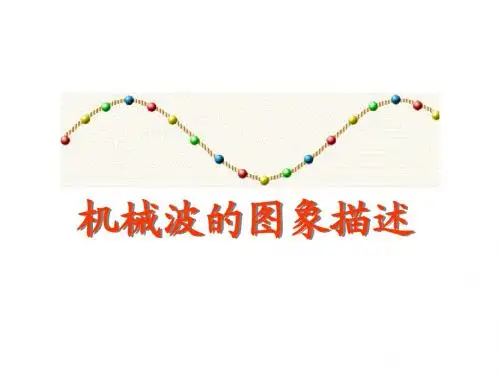

波的图像基础梳理在机械波的传播过程中，介质中的大量质点先后开始振动起来，由于它们振动步调不一致，在某一时刻介质中各质点对平衡位置的位移各不相同。
为了从总体上形象地描绘出波的运动情况，物理学中采用了波的图象。
一、波的图像1．坐标轴：取质点的连线作为Ｘ轴，表示质点分布的顺序；取过波源质点的作为ｙ轴，表示质点位移。
2．意义：在波的传播方向上，介质中振动的各质点在某一时刻相对各自平衡位置的位移。
3．形状：（或）图线。
4．图象形成：波的图象相当于一张，它记录了拍照时刻介质中各质点离开平衡位置的位移。
二、振动图像和波动图像的的比较三、判断波的传播方向和质点振动方向的方法已知波的传播方向判定图象上该时刻各质点的振动方向，常用方法如下：1．带动法：根据波动过程的特点，利用靠近波源的点带动它邻近的离波源稍远的点的特性，在被判定振动方向的点P 附近图象上靠近波源一方找一点P’，若在P 点的上方，则P’带动P 向上运动，若P’在P 点的下方，则P’带动P 运动。
2．上下坡法：把波动图线类比凸凹的路面，凸凹路面就有上坡段和下坡段，沿着波的传播方向看去，位于上坡段上的质点就 运动，下坡段上的质点就 运动．3．微平移法：将波形曲线沿波的传播方向做微小 ，如波动图像上的某点，移动后它比原来的位置 了，说明经过极短的一段时间它 运动了。
典例剖析例1．有关如图10-2-1所示两个图像的说法正确的是（ ）A ．甲为振动图像B ．乙为振动图像C ．甲为波动图像D ．乙为波动图像 解析：波的图象表示介质中各质点在某一时刻偏离平衡位置的情况，振动图像表示某一质点在不同时刻偏离平衡位置的情况，可见甲为波动图像，乙为振动图像，BC 正确。
答案：BC例2．图10-2-2中画出了一列向右传播的横波在某个时刻的波形图象，由图象可知（ ）A ．质点a 此时的位移是零B ．质点b 此时向－y 方向运动C ．质点C 、d 的振幅相等D ．质点c 此时的加速度方向为正解析：质点a 此时的位移是最大，A 不对；因波向右传播，b 质点处在下坡路上，应向上运动，B 不对；同一列简谐波中的质点，振幅都是一样的，C 正确；质点c 此时的加速度方向为正，D 正确。
