变电站一、二次设备的工作原理

BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration
P6
超高压局新进员工一次设备讲义
变压器组成部分及基本原理
500kV电压等级变压器一般 使用单相自耦变压器， 220kV及以下一般使用三相 三绕组变压器。冷却型式主 要为强迫油循环风冷。
湖南省湖电南力省电公力司公超司高超压高管压理管局理局
BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration
P11
SF6断路器
超高压局新进员工一次设备讲义
一般来说,SF6断路器主要由三部分组成：三个垂直瓷瓶 单元，每一单元有一个气吹式灭弧室；弹簧操作机构及其单箱 控制设备；一个支架及支持结构。每个灭弧室通过与三个灭弧 室共连的管子填充SF6气体。我省常用有LW6B/10B， LW25/15,LW29/46等……
P3
变电站电气设备图片
超高压局新进员工一次设备讲义
湖南省湖电南力省电公力司公超司高超压高管压理管局理局
BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration
P4
变电站一次主设备
超高压局新进员工一次设备讲义
按电压等级可分为高压电器和低压电器；
按所起的作用不同，电气设备可分为一次 设备和二次设备两大类。
湖南省湖电南力省电公力司公超司高超压高管压理管局理局
BureaBuuoref ahunoafnhuenxtarnaheigxthravhoilgtahgveoaltadgmeinaisdtmraitnioisntration

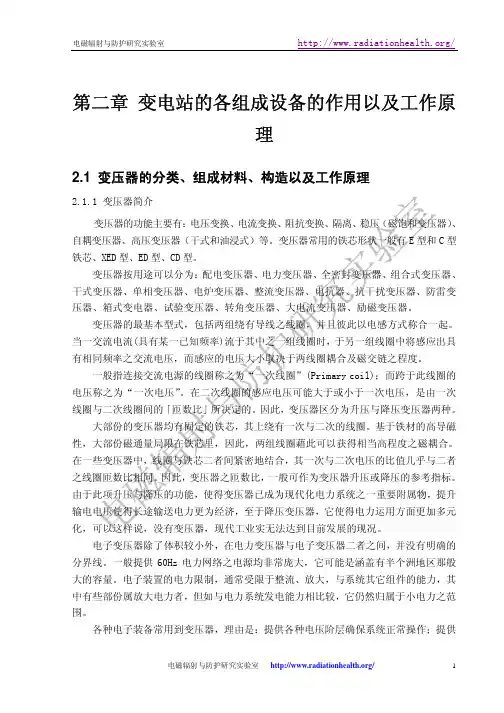

电磁辐射与防护研究实验室/第二章 变电站的各组成设备的作用以及工作原 理2.1 变压器的分类、组成材料、构造以及工作原理2.1.1 变压器简介 变压器的功能主要有： 电压变换、 电流变换、 阻抗变换、 隔离、 稳压 （磁饱和变压器） 、 自耦变压器、高压变压器（干式和油浸式）等。

变压器常用的铁芯形状一般有 E 型和 C 型 铁芯、XED 型、ED 型、CD 型。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、 干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变 压器、箱式变电器、试验变压器、转角变压器、大电流变压器、励磁变压器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流(具有某一已知频率)流于其中之一组线圈时， 于另一组线圈中将感应出具 有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为“一次线圈”(Primary coil)；而跨于此线圈的 电压称之为“一次电压” 。

在二次线圈的感应电压可能大于或小于一次电压，是由一次 线圈与二次线圈间的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

基于铁材的高导磁 性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者 之线圈匝数比相同。

因此， 变压器之匝数比， 一般可作为变压器升压或降压的参考指标。

由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升 输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元 化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。

电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的 分界线。

变电站一次二次设备基础知识1. 变电站简介变电站是电力系统中的重要组成部分，用于将高压电能转换为低压电能，以便供应给用户使用。

变电站主要包括一次设备和二次设备。

一次设备主要用于变电站电能的转换和传输，而二次设备主要用于监测、保护和控制变电站的运行。

2. 一次设备一次设备是指用于接受和传输高压电能的设备。

一次设备通常包括变压器、断路器、电缆和电抗器等。

2.1 变压器变压器是一种用于将高压电能转换为低压电能（或反之）的设备。

变压器主要由高压线圈、低压线圈和铁芯组成。

变压器通过电磁感应原理，将输入的电能以一定的转换比例转换为输出的电能。

变压器在变电站中起到电能转换和电压调整的作用。

2.2 断路器断路器是一种用于在电路中打开、关闭和保护电流的设备。

断路器可以通过手动或自动方式进行操作。

在变电站中，断路器主要用于切断电路，以便进行维护和检修工作，或在电路发生故障时快速切除电流，以保护设备和人员的安全。

2.3 电缆电缆是一种用于传输电能或信号的导线。

在变电站中，电缆通常用于连接变压器、断路器和其他设备。

电缆通过接头连接在一起，以确保电能的顺畅传输。

不同类型的电缆适用于不同的电压等级和电流负载。

2.4 电抗器电抗器是一种用于调节电流和电压的装置。

电抗器可以在电路中提供电感或电容，并通过改变电路的阻抗来控制电流或电压的大小。

在变电站中，电抗器通常用于稳定电压变化，保证供电的稳定性。

3. 二次设备二次设备用于监测、保护和控制变电站的运行。

二次设备通常包括保护装置、测量仪表和控制装置等。

3.1 保护装置保护装置用于监测电网中的异常情况，并采取措施保护设备和人员的安全。

保护装置可以监测电流、电压、频率等参数，并在检测到异常情况时触发断路器或其他措施，以切断电路或采取其他保护措施。

3.2 测量仪表测量仪表用于监测电网中的电压、电流、功率等参数，以便了解电网的运行状态。

测量仪表可以提供实时数据和历史记录，帮助电力工程师进行设备维护和故障诊断。

▪ 高压断路器是变电站主要的电力控 制设备，当系统正常运行时，它能 切断和接通线路及各种电气设备的 空载和负载电流；当系统发生故障 时，它和继电保护配合，能迅速切 断故障电流，以防止扩大事故范围。 因此，高压断路器工作的好坏，直 接影响到电力系统的安全运行。目 前，我国无人值班变电站最常用的 两种高压断路器是SF6断路器和真 空断路器。
第四节 变电站的互感器
▪ 互感器是按比例变换电压互感器（简称CT，文 字符号为TA）或电流互感器（简称PT，文字 符号为TV）的设备。互感器的功能是将高电压 或大电流按比例变换成标准低电压或标准小电 流（5A或1A，均指额定值），以便实现测量 仪表、保护设备及自动控制设备的标准化、小 型化；互感器还可用来隔开高电压系统，以保 证人身和设备的安全。本节就无人值班变电站 的互感器的工作原理、接线方式以及其新技术 进行介绍和分析。
▪
故越级，扩大事故范围；如储能电机损坏，
3）导电回路：与灭弧室的动端及 静端连接构成电流通道。
则真空开关无法实现分合闸。
▪ 4）传动机构：把操动机构的运动
▪ 3.4 处理方法 ▪ （1） 调整行程开关位置，实现电机准
传输至灭弧室，实现灭弧室的合、 分闸操作。
确断电；
▪ 5）绝缘支撑：绝缘支持件将各功
（1）真空断路器功能部件 ▪ 真空断路器按其结构的功能可分为
六个部分：
▪ （3） 行程开关损坏，储能电机不能停 ▪ 1）支架：安装各功能组件的架体。
止运转。 ▪ 3.3 故障危害
▪ 2）真空灭弧室：实现电路的关合 与开断功能的熄弧元件。
▪
在合闸储能不到位的情况下，若线路 发生事故，而断路器拒分闸，将会导致事
▪ 1、真空断路器 ▪ 真空断路器是指触头在真空中关合、

的开关，禁止使用手动就地机械分闸或手动就地操作按
钮分闸；开关有下列情况之一者，应进行停电检修：有
异常声响或发热严重；事故跳闸后喷油严重、油色发黑；
开断一次超过额定遮断短路容量的故障电流；开断故障
电流次数超过规定；气体压力或操作油压力低于规定值；
禁止将存在着拒绝分闸或严重缺油漏油漏气的开关投入
运行；操作人员操作开式和外桥式两 种，缺点：主变停电操 作非常复杂；刀闸与开 关之间联锁复杂；运行 方式及主变保护配合不 当时，极易造成全站失 压事故。 优点：工作可靠、灵活， 使用电器少，装置简单 清晰，建造费用低，也 比较容易发展，因其只在330kV变电站中使用，在另 外的老师的授课内容中将会详细的讲解，故在此不多作介绍。
1号、2号主变分列运行。 10 kV系统采用单母线分段接线方式，211母联开关热备用：10 kVⅠ段母线带1号接地变、1号电容器、
3号电容器、111安一、113安三、115安五、117安七、119安九、162安十一、163安十三、133安西开、 135安宏开、137安伟开、139安岛开、123中环广场、125安骡北运行；10kVⅡ段母线带2号接地变、2 号电容器、4号电容器、112安二、114安四、116安六、118安八、162安十二、128安都开、136安骡南、 138安钟开、14力变压器
（SZ10--50000/110,三相、有载调压，第
一位：相数；第二位：冷却方式自冷不
表示，第三位：线圈材质铜线圈不表示、
是否有载调压，几组线圈双线圈不表示。
P代表强油循环、D代表强油导向循环）
基本原理：利用电磁感应原理，借助具
有不同匝数的一、二次绕组之间的磁偶
无分合闸指示器者必须两点以上检查。开关和刀闸应装

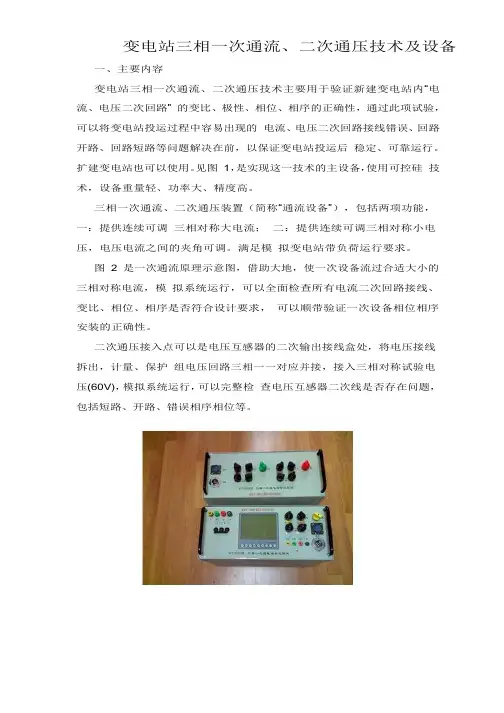

变电站三相一次通流、二次通压技术及设备一、主要内容变电站三相一次通流、二次通压技术主要用于验证新建变电站内“电流、电压二次回路” 的变比、极性、相位、相序的正确性，通过此项试验，可以将变电站投运过程中容易出现的电流、电压二次回路接线错误、回路开路、回路短路等问题解决在前，以保证变电站投运后稳定、可靠运行。

扩建变电站也可以使用。

见图1，是实现这一技术的主设备，使用可控硅技术，设备重量轻、功率大、精度高。

三相一次通流、二次通压装置（简称“通流设备”），包括两项功能，一：提供连续可调三相对称大电流；二：提供连续可调三相对称小电压，电压电流之间的夹角可调。

满足模拟变电站带负荷运行要求。

图 2 是一次通流原理示意图，借助大地，使一次设备流过合适大小的三相对称电流，模拟系统运行，可以全面检查所有电流二次回路接线、变比、相位、相序是否符合设计要求，可以顺带验证一次设备相位相序安装的正确性。

二次通压接入点可以是电压互感器的二次输出接线盒处，将电压接线拆出，计量、保护组电压回路三相一一对应并接，接入三相对称试验电压(60V)，模拟系统运行，可以完整检查电压互感器二次线是否存在问题，包括短路、开路、错误相序相位等。

图 1 三相一次通流、二次通压装置图 2 一次通流示意图二、技术性能指标1. 三相电流输出范围：并联模式（0-300A，电压0-10V）串联模式（0～150A，电压0～20V）2. 测量电流0－400A3. 电流准确度 2.5％4. 三相电压输出范围：0－60 伏，电流 1.0A5. 电压准确度0.5％6. 移相范围：0°－360°7. 相位准确度：±1°8. 显示方式：LCD 数字显示9. 电源：AC 三相四线220V，50HZ三、技术经济效益分析开展这项试验工作后，可以杜绝电流互感器因二次回路开路烧毁的事故；可以杜绝电压互感器因二次回路短路烧毁的事故；可以大大缩减变电站启动投产所需时间。

在发电厂,变电所中,发电机,变压器,电动机,开关(断路器),隔离开关等叫一次设备.为了安全,经济地发,供电,对一次设备及其电路进行测量,操作和保护而装设的辅助设备,例如各种测量仪表,控制开关,信号器具,继电器等,叫做二次设备.连接二次设备的电路,就叫做二次回路.在变电站中输送和分配电能的高压电气设备。

变压器、断路器、隔离开关、自动开关、接触器、刀开关、母线、输电线路、电力电缆、电抗器等。

由一次设备相互连接，构成输电、配电或进行其它生产的电气回路称为一次回路或一次接线系统。

二次设备是指对一次设备的工作进行监测、控制、调节、保护以及为运行、维护人员提供运行工况或生产指挥信号所需的低压电气设备。

如熔断器、控制开关、继电器、控制电缆等。

由二次设备相互连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路或二次接线系统。

施耐德的一次变电站和二次变电站如何区分？一般容量较大的为一次变电站；容量较小的为二次变电站。

25kA以下的额定短路开断容量一般为二次变电站，大于等于25kA的额定短路开断容量一般为一次变电站。

1250A以下的额定容量一般为二次变电站，大于等于1250A的额定容量为一次变电站。

一次变电站一般以断路器为主要的开关设备，二次变电站一般以负荷开关为主要的开关设备。

变电站内一次回路式主电路，二次回路是辅助电路。

我们通过二次回路对一次回路进行测量、控制和保护。

这就是它们的“相互联系”它们的作用、原理是怎么样的？要视具体设备而定。

比如你的110kV变电站的主变压器，它的作用就是将高电压变为低电压。

它的原理就是通过电磁感应将高压绕组的电压转换到低压绕组。

通过电压互感器将高电压（一次电压）转换成低电压（二次电压）的电压量通过控制电缆接到保护屏。

通过电流互感器将大电流（一次电流）转换成小电流（二次电流）的电流量通过控制电缆接到保护屏。

110kV变电站属于高压网络，该地区变电所所涉及方面多，考虑问题多，分析变电所担负的任务及用户负荷等情况，选择所址，利用用户数据进行负荷计算，确定用户无功功率补偿装置。

(五)按铁芯形式分： (1)芯式变压器：用于高压的电力变压器。 (2)非晶合金变压器：非晶合金铁芯变压器是用新型
导磁材料，空载电流下降约80%，是目前节能效果较理想的 配电变 压器，特别适用于农村电网和发展中地区等负载率 较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变 压器、电焊变压器；或用于电子仪器及电视、收音机等的电 源变压器。
变压器
变压器是利用电磁感应的原 理来改变交流电压的装置， 主要构件是初级线圈、次级 线圈和铁心（磁芯）。在电 器设备和无线电路中，常用 作升降电压、匹配阻抗，安 全隔离等。
变压器的功能主要有：电压变换，电流变换，阻抗变 换，隔离，稳压（磁饱和变压器)自耦变压器，高压变压 器（干式和油浸式）等，变压器常用的铁芯形状一般有E 型和C型铁芯，XED型，ED型CD型。
如果次级接上负载，次级线圈就产生电流I2，并因此而产生磁通φ2，φ2的方向与 φ1相反，起了互相抵消的作用，使铁芯中总的 磁通量有所减少，从而使初级自感电压E1减少，其结 果使I1增大，可见初级电流与次级负载有密切关系。 当次级负载电流加大时I1增加，φ1也增加，并且φ1 增加部分正好补充了被φ2所抵消的那部分磁通，以 保持铁芯里总磁通量不变。如果不考虑变压器的损耗， 可以认为一个理想的变压器次级负载消耗的功率也就 是初级从电源取得的电功率。变压器能根据需要通过 改变次级线圈的圈数而改变次级电压，但是不能改变 允许负载消耗的功率。
发电机的类型
由于一次能源形态的不同，可以制成不同的发电机。 利用水利资源和水轮机配合，可以制成水轮发电机；由于水库容量和水头落差 高低不同，可以制成容量和转速各异的水轮发电机。 利用煤、石油等资源，和锅炉，涡轮蒸汽机配合，可以制成汽轮发电机，这种 发电机多为高速电机(3000rpm)。 此外还有利用风能、原子能、地热、潮汐等能量的各类发电机。 此外，由于发电机工作原理不同又分作直流发电机，异步发电机和同步发电机。 目前在广泛使用的大型发电机都是同步发电机。

变电站的原理
变电站是电力系统中的重要组成部分，其主要功能是进行高压电能的变换、传输和配电。

变电站由变压器、刀闸、断路器、互感器、绝缘子等设备组成。

其工作原理如下：
1. 变压器：变电站中的变压器负责将输送到变电站的高压电能进行变压，提高或降低电压水平。

变压器采用工作原理为电磁感应，通过线圈的磁场变化来实现电能的变换。

2. 刀闸和断路器：刀闸和断路器用于控制电流的通断和分配。

刀闸主要用于切断、连接电路以及通过不同性能的隔离开关使电气设备带电检修。

断路器主要用于电路的断开和闭合，以保护电力设备免受过电流、短路等故障的影响。

3. 互感器：互感器是用来测量电压、电流和功率等参数的设备。

它通过电磁感应原理将高压电网的电压和电流进行降压和降流，以便用来供测量仪表进行读取、计算和保护控制等功能。

4. 绝缘子：绝缘子用于将导线与支柱或设备之间隔离，以防止电流泄漏或发生短路。

绝缘子通常由绝缘材料，如陶瓷或聚合物制成，具有良好的绝缘性能。

变电站的工作原理是将输送到变电站的高压电能经过变压器的变换和互感器的测量后，由刀闸和断路器进行控制和分配，最后通过绝缘子对电流进行隔离，将不同电压等级的电能送往不同的电力用户。

变电站在电力系统中起到了传输、变换和配电的重要作用。

t
a)熄灭
b)重燃
四、交流电弧的灭弧方法
• 1、提高触头的分闸进度
——迅速拉长电弧，E↓，冷却与扩散↑
• 2、采用多断口灭弧——拉长迅速↑，行程↓， 灭
弧时间↓提高了灭弧能力
• 3、吹弧——加强冷却和扩散
横吹——将电弧吹弯吹长 纵吹——将电弧吹细
4、利用固体介质的狭缝狭沟灭弧
——冷却， 表面吸附电子，加强复合。 如：介质纵缝灭弧罩
③气体介质的压力：真空度F↓→自由行程缩短→离子浓度↑→复合↑
真空中电子数目少→磁撞游离↓→扩散↑
④介质特性：包括气体的介电强度、导热系数、热容量、电负荷
⑤电极材料：铜、银、铜钨、银钨合金
具有熔点高、导热能力强、热容量大的特点，可减少热电子发射和弧 柱中的金属蒸气。
3.1.2 交流电弧的特性及熄灭
第三章 主要电气一次设备原理
发电厂变电站的主要电气设备有： 高压开关电器、互感器 限流限压设备、导体等
3-1 电弧的基本理论
教学内容
• 掌握电弧的形成及熄灭条件 • 熟悉电弧形成的物理过程、特性 • 掌握交流电弧的特性及熄灭条件 • 掌握开关电器常用的熄弧方法
3.1.1 电弧的形成和熄灭
一、概述
• 3—2 交流电弧电流有何特点？什么叫介质强度 恢复过程？什么叫电压恢复过程？熄灭交流电 弧的条件是什么？
3.2 高压开关电器
开关电器的分类 • 高压开关 、低压开关 • 户内 、户外 • 既能开断正常工作电流又能开断故障电流——断路器
只开断电压——隔离开关类 能开断正常工作电流和过电流——负荷开关类 只能开断故障电流——熔断器
④电弧是一束游离的气体，质量极轻，极易变 形。电弧在气体或液体的流动作用下或电动 力作用下，能迅速移动、伸长或弯曲。

次系统的运行状况，迅速反应异常和事故，然后作用于断路器， 进行保护控制。 • 5、直流电源设备，如蓄电池组、直流发电机、硅整流装置等， 供给控制保护用的直流电源及用直流负荷和事故照明用电等。 • 6、高频阻波器。 • 7、备自投装置等等。
3Байду номын сангаас
三、二次设备-备自投装置
备自投装置全称微机线路备自投保护装置（以下简称备自投） 是一种保护装置，核心部分采用高性能单片机，包括CPU模块、继 电器模块、交流电源模块、人机对话模块等构成，具有抗干扰性 强、稳定可靠、使用方便等优点。其液晶数显屏和备自投面板上 所带的按键使得操作简单方便，也可通过RS485通讯接口实现远程 控制。
5
三、二次设备-备自投装置
备自投装置的条件
尽管不同厂家不同品牌的微机线路备自投保护装置的型号和 外形不同，但其功能及原理大体相同。在此需要强调的是使用者 在二次控制原理图的设计过程中务必对照相应的使用说明书，按 照说明书中端子的功能接线。备自投的条件：首先应该有备用电 源或备用设备。其次，当工作母线电压下降时，由备自投跳开工 作电源的断路器后才能投入备用电源或设备；另外一种情况是工 作电源部分系统故障，保护动作跳开工作电源的断路器后才投入 备用电源或设备。第三个条件是备用电源的母线电压满足要求。 电压互感器应该安装在母线处。如果是双母线，都应该安装。在 有的地方为了实现重合闸，在线路侧也安装电压互感器。
10
四、二次设备-电能表
使用：
使用电能表时要注意，在低电压（不超过500伏）和小电流（几 十安）的情况下，电能表可直接接入电路进行测量。在高电压或大 电流的情况下，电能表不能直接接入线路，需配合电压互感器或电 流互感器使用。对于直接接入线路的电能表，要根据负载电压和电 流选择合适规格的，使电能表的额定电压和额定电流，等于或稍大 于负载的电压或电流。另外，负载的用电量要在电能表额定值的10% 以上，否则计量不准。甚至有时根本带不动铝盘转动。所以电能表 不能选得太大。若选得太小也容易烧坏电能表。

变电站一次设备和二次设备都有哪些1.一次设备直接参与生产、输送和分配电能的电气设备称为一次设备，它通常包括以下5类。

(1)能量转换设备发电机、变压器、电动机等属此类.其中的发电机和主变压器是电站的心脏，简称主机和主变。

(2)开关设备这类电器用于电路的接通和开断。

当电路中通过电流、尤其通进很大的短路电流时，要开断电路很不容易，需要具备足够的灭弧能力。

按作用及结构特点，开关电器又分为以下几种。

1)断路器。

不仅能接通和开断正常的负荷电流，也能关合和开断短路电流。

它是作用最重要、构造最复杂、功能最完善的开关电器。

2)熔断器。

不能接通和开断负荷电流，它被设置在电路中专用于开断故障短路电流，切除故障回路.3)负荷开关。

允许带负荷接通和开断电路，但其灭弧能力有限，不足以开断短路电流。

将负荷开关和熔断器串联在电路中便大体上相当于断路器的功能。

4)隔离开关。

主要用于设备或电路检修时隔离电源，造成一个可见的、足够的空气间距。

断路器和熔断器都能在其电路故障时开断一定的短路电流以切除故障电路，故称为保护电器。

断路器和负荷开关能接通和开断一定的负荷电流，称为操作电器。

隔离开关因没有灭弧能力，不能开断负荷电流。

若在负荷电流下错误地切开隔离开关，叫做带负荷拉闸，会引起电弧短路，是一种严重的误操作，要尽量避免.(3)载流导体该类设备有母线、绝缘子和电缆等，用于电气设备或装置间的连接，通过强电流，传递功率。

母线是裸导体，需要用绝缘子支持和绝缘。

电缆是绝缘导体，并具有密封的封包层以保护绝缘层，外面还有恺装或塑料护套以保护封包。

(4)互感器互感器分为电压互感器和电流互感器等，分别将一次侧的高电压或大电流按变比转变为二次侧的低电压或小电流，以供给二次回路的测量仪表和继电器.(5)电抗器和避雷器电抗器主要用于限制电路中的短路电流，避雷器则用于限制电气设备的过电压。

2.二次设备对电气一次设备的工作状况进行监测、控制和保护的辅助性电气设备称为二次设备.例如各种电气仪表，继电器，自动控制设备，信号及控制电缆等。

变电站一二次设备的工作原理1.变电站一、二次设备的工作原理可分为两个层次，一次设备主要负责电力输送，包括变压器、断路器、隔离开关等；二次设备则负责保护、控制、测量和检测等功能，比如继电器、遥控、遥信等。

2.一、二次设备之间通过电力传输线路连接，一次设备通过传输线路将高压电输送至变电站，经过变压器后转换为低压电，然后由二次设备进行保护、控制和测量等操作。

3.一次设备中的变压器主要用于将高压电转换为低压电，其工作原理是利用电磁感应原理，通过一对相邻的线圈，即主线圈和副线圈，将一侧电压的变化传导到另一侧。

根据变压器的变比可以实现电压的升降。

4.断路器是一次设备中的重要装置，主要用于隔离或连接电路，并能在电路发生故障时断开电路。

其工作原理是利用电磁机械力学，当电路发生故障时，断路器通过控制电磁励磁力使得触头分离，从而切断电流流动。

5.隔离开关用于隔离电路，主要是为了对设备进行维护和检修。

其工作原理是通过机械运动将接点分离，从而切断电路。

6.二次设备用于实现对一次设备的保护、控制和测量等功能，其中继电器是最常见的设备之一、继电器基于电磁原理工作，当电流、电压等信号达到设定值时，继电器通过控制机械传动和开关触点，实现对电路的保护或控制。

7.遥控是变电站二次设备中的重要功能之一，通过遥控装置可以实现对一次设备的远程操作，比如控制断路器、隔离开关等。

其工作原理是通过电信号传输，将遥控指令传输至继电器或电动机等设备，从而实现对设备的控制。

8.测量装置主要用于测量电压、电流、功率、频率等电力系统的参数。

其工作原理是依靠传感器将电压、电流等信号转换为电信号，经过放大和处理后，显示或记录相关参数。

9.检测装置主要用于检测电力系统中的故障或异常情况，比如过流、过压、欠压等。

其工作原理通过传感器将故障信号转换为电信号，经过处理后，触发告警或保护动作。

二、变电站一、二次设备的重要性1.变电站一、二次设备是电力传输和配电系统中的核心组成部分，其稳定性和可靠性直接影响到电力供应的质量和可靠性。

变电站一二次设备的工作原理变电站一次设备是指主变压器、断路器、隔离开关、组合电器及互感器等设备，主要用于对输电线路的电流和电压进行控制和调节。

变电站二次设备是指变电站内的自动化装置、保护装置和监控设备等，用于对变电站进行监测和保护。

一、主变压器主变压器是变电站的核心设备，主要用于将高电压输电线路中的电能转换成低电压电能，以供配电系统使用。

主变压器的工作原理是基于电磁感应原理，它由一个或多个线圈组成，其中主线圈的电压和电流与输电线路相连，副线圈的电压和电流与配电系统相连。

当主线圈中的电流发生变化时，通过电磁感应作用，使得副线圈中的电流也发生变化，从而实现电能的转换。

二、断路器断路器是用于中断和闭合电路的装置，主要用于保护变电站和输电线路。

断路器的工作原理是通过在电路中引入一个可控制的开关，当电路中的电流超过额定值时，断路器会自动断开电路，以防止电流过载和短路引起的火灾和设备损坏。

断路器的中断能力和断开速度是评价其性能的重要指标。

三、隔离开关隔离开关是用于在电路中隔离设备的装置，主要用于维护和检修设备。

隔离开关的工作原理是通过控制电路中的导电件的闭合和断开，将电流从设备上分离出来，以便进行操作和维修。

隔离开关通常配备有可视和可操作的手柄，以方便操作人员进行操作。

四、组合电器组合电器是将多个电器组合在一个外壳内形成一个整体的设备，主要用于在变电站中进行电能传送和控制。

组合电器中常见的设备有电流互感器、电容器和避雷器等。

组合电器的工作原理是将不同的电器组合在一起，并通过配电设备进行控制和管理，以提高变电站的效率和可靠性。

五、互感器互感器是一种电气转换装置，主要用于测量电流和电压以及变换电能。

互感器的工作原理是基于电磁感应原理，它通过变换电流和电压的比例关系，将高电压高电流信号转换成低电压低电流信号，以供给保护装置和计量装置使用。

互感器通常由主绕组和副绕组组成，电流和电压信号在主绕组中感应出电磁场，并通过耦合作用，使副绕组中的电流和电压发生变化。

变电站一次二次设备工作原理变电站一次二次设备是指电力系统中的一次设备和二次设备。

一次设备通常是变电站的主要设备，包括高压设备、变压器、开关设备等，负责输电和变换电压。

二次设备是一次设备的辅助设备，用于控制、测量、保护和监控电力系统，将一次设备的信号转换为可读取和处理的信号。

一次设备的工作原理：1. 高压设备：高压设备用于输电和保护电力系统的安全运行，包括高压开关、隔离开关、断路器等。

当需要进行操作时，开关设备可以打开或关闭电路，隔离开关可以断开电路并确保操作安全。

2. 变压器：变压器用于变换电压，将高压电流从输电线路转换为适用于用户的低压电流。

变压器是基于电磁感应原理工作的，通过绕组和铁芯来实现高低电压之间的转换。

二次设备的工作原理：1. 控制设备：控制设备用于控制电力系统中的电气设备，例如开关控制柜、自动化设备等。

它们接收来自一次设备的信号，根据需要进行操作或控制电路。

2. 测量设备：测量设备用于测量和记录电力系统中的电压、电流、功率等参数。

通常包括电流互感器、电压互感器、电能表等。

它们将电力系统中的信号转换为可读取的数据，以便监测系统的运行状态和电量消耗。

3. 保护设备：保护设备用于检测电力系统中的故障和异常情况，并采取相应的保护措施，以确保系统的安全运行。

例如，差动保护装置可检测到电流的不平衡，断路器能够断开电路以防止短路和过电流等。

4. 监控设备：监控设备用于监测和记录电力系统的运行状态，例如监控变压器的温度、油位等。

它们提供实时的数据和警报，以便运维人员根据需要采取相应的维修或更换措施。

总之，一次二次设备的工作原理是通过不同的电气装置和设备，将电力系统中的电流、电压等信号转化为可读取、测量、控制和保护的信息。

这些设备共同工作，确保电力系统的稳定和安全运行。

6、过负荷保护 有500kV过负荷、公共绕组过负荷。动作于信号。 7、低压侧过流保护 作为35kV母线相间故障的主保护，一般取二个时 间段（有低压开关的情况下） 8、中性点电压偏移保护 低压侧一点接地时的监视作用，动作于信号。 9、短线保护 10、开关失灵保护
二、 非电气量保护 1、瓦斯保护，轻、重瓦斯（主绕组、调压绕组各有 一套） 2、压力释放（主绕组、调压绕组各有一套） 3、冷却器全停 4、油位越限 5、油温过高
3、距离保护 作用：延时动作，高、中压侧相对地，相间接地故 障时起后备保护作用；也可作为母线保护的后备。 a. 阻抗一段不用； b. 阻抗二段为方向阻抗继电器构成； c. 阻抗三段为全阻抗继电器构成。
RAKZB(REL511)保护的基本原理等同于线路的距离保护， 保护方向指向变压器，通过切换，可以反映相间和接地故 障。本保护为变压器故障的后备保护，并对母线故障起后 备保护作用。母线的后备，由本侧距离保护的偏移部分来 实现。距离保护作为变压器故障的后备保护时500kV侧距 离保护或是220kV侧距离保护动作时间都取2秒；（考虑 到灵敏度）。如主变距离保护利用其反向偏移部分来作为 母差保护的后备时，动作时间要作调整，当220kV母差保 护停用时，220kV侧距离保护时间定值改取1秒；当 5000kV母差保护停用时，500kV侧距离保护时间定值改 取1秒。本保护伸不到主变压器的低压侧。


REL511保护具有以下特点： 三个分相的阻抗测量元件，即反映相间阻抗有 可反映接地阻抗。 用工作电压与平衡电压比较的方法判别PT是否 断线是否要闭锁本保护。[REL511新版本：判 断不对称断线，3U0>20%Ue；3I0<20%Ie。 判断对称断线，du(突变量)>80%Ue；di(突变 量)<10%Ie] 电流回路为固定接线，不作任何切换，本相阻 抗元件即通过本相电流。
