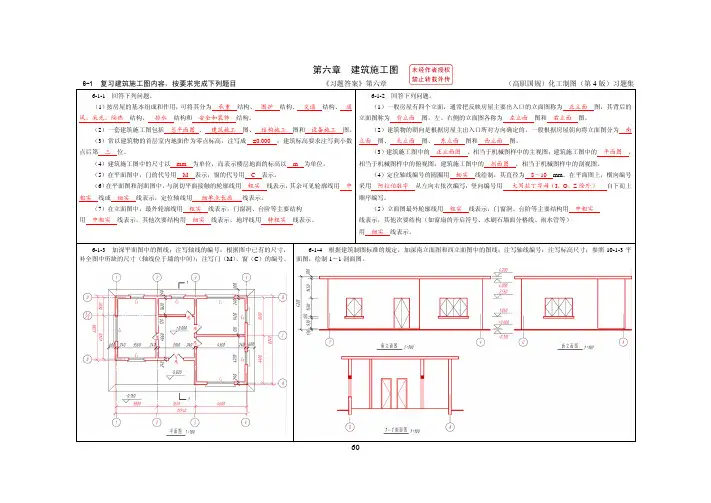

第六章建筑施工图6-1 复习建筑施工图内容，按要求完成下列题目《习题答案》第六章（高职国规）化工制图（第4版）习题集6-1-1 回答下列问题。
（1）按房屋的基本组成和作用，可将其分为承重结构、围护结构、交通结构、通风、采光、隔热结构、排水结构和安全和装饰结构。
（2）一套建筑施工图包括总平面图、建筑施工图、结构施工图和设备施工图。
（3）常以建筑物的首层室内地面作为零点标高，注写成±0.000 ；建筑标高要求注写到小数点后第三位。
（4）建筑施工图中的尺寸以 mm 为单位，而表示楼层地面的标高以 m 为单位。
（5）在平面图中，门的代号用M 表示，窗的代号用 C 表示。
（6）在平面图和剖面图中，与剖切平面接触的轮廓线用粗实线表示，其余可见轮廓线用中粗实线或细实线表示，定位轴线用细单点长画线表示。
（7）在立面图中，最外轮廓线用粗实线表示，门窗洞、台阶等主要结构用中粗实线表示，其他次要结构用细实线表示，地坪线用特粗实线表示。
6-1-2 回答下列问题。
（1）一般房屋有四个立面，通常把反映房屋主要出入口的立面图称为正立面图，其背后的立面图称为背立面图，左、右侧的立面图各称为左立面图和右立面图。
（2）建筑物的朝向是根据房屋主出入口所对方向确定的，一般根据房屋朝向将立面图分为南立面图、北立面图、东立面图和西立面图。
（3）建筑施工图中的正立面图，相当于机械图样中的主视图；建筑施工图中的平面图，相当于机械图样中的俯视图；建筑施工图中的剖面图，相当于机械图样中的剖视图。
（4）定位轴线编号的圆圈用细实线绘制，其直径为8～10 mm。
在平面图上，横向编号采用阿拉伯数字从左向右依次编写；竖向编号用大写拉丁字母（I、O、Z除外）自下而上顺序编写。
（5）立面图最外轮廓线用粗实线表示，门窗洞、台阶等主要结构用中粗实线表示，其他次要结构（如窗扇的开启符号、水刷石墙面分格线、雨水管等）用细实线表示。
6-1-3 加深平面图中的图线；注写轴线的编号；根据图中已有的尺寸，补全图中所缺的尺寸（轴线位于墙的中间）；注写门（M）、窗（C）的编号。
毕业设计（论文）建筑施工图的绘制步骤和方法系部：交通系姓名：专业：城市轨道交通工程技术指导教师：二零一二年六月学生用表指导教师签名：年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。
3.1基本知识 ............................................................................. 1错误!未定义书签。
3.2图示内容 ............................................................................. 1错误!未定义书签。
第四章天正软件 .................................................... 1错误!未定义书签。
~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。
第六章建筑施工图一、主要内容：1、建筑施工图的作用、内容；2、图纸目录、总平面图、建筑说明；3、建筑平面图；4、建筑立面图；5、建筑剖面图；6、建筑详图；7、工业建筑施工图。
二、要求及重点：掌握建筑施工图的内容及绘制深度，熟练识读建筑施工图，能绘制建筑施工图。
三、教学方式：利用实际工程，使学生掌握。
四、作业：课余识读建筑施工图第六章建筑施工图6.1 概述一、建筑施工图的用途和内容1、建筑施工图：表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样。
2、一般包括：总平面图、施工总说明、门窗表、建筑平面图、建筑立面图、建筑剖面图和建筑详图等。
二、建筑施工图的图示方法绘制和阅读房屋的建筑施工图，应根据画法几何的投影原理，并遵守《房屋建筑制图统一标准》5-1建筑专业制图选用的比例，按《建筑制图标准》宜符合表5-2的规定。
3、构造及配件图例由于建筑平、立、剖面图常用1；100、1；200或1：50等较小比例，图样中的一些构造及配件，不可能也不必要按实际投影画出，只需用规定的图例表示。
建筑专业制图采用《建筑制图标准》规定的构造及配件图例，表5-3。
4、常用符号1）索引符号和详图符号索引符号是由直径为10mm的圆和绘制。
详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm粗实线绘制。
2）引出线引出线应以细实线绘制，宜采用水平方向的直线、与水平方向成300、450、600、900的直线，或经上述角度再折为水平线。
（文字说明）（文字说明）（a）（b）图5-9 引出线（文字说明）（文字说明）（a）（b）图5-10 共同引出线多层构造或多层管道共用引出线，应通过被引出的各层。
图5-11 多层构造引出线3）定位轴线及其编号定位轴线应以细点画线绘制。
定位轴线一般应编号，编号应注写在轴线端部的圆内。
圆应用细实线绘制，直径为8~10mm。
定位轴线圆的圆心，应在定位轴线的延长线上或延长线的折线上。
