无线测温工作原理
无线测温是一种利用无线技术进行温度测量的方法。
其工作原理如下：
1. 温度传感器：无线测温系统中使用一种温度传感器，可以是热电偶、热敏电阻或红外线传感器等。
这些传感器可以测量环境的温度变化。
2. 数据采集：传感器通过测量环境的温度变化，将温度信号转换为相应的电信号。
3. 无线传输：通过无线通信技术，将温度数据传输到接收设备。
无线通信技术可以是蓝牙、Wi-Fi或以太网等。
传输的距离可
以根据通信技术和设备的工作范围来确定。
4. 数据接收：接收设备接收到传输的温度数据，并将其转换为数字信号。
接收设备可以是手机、计算机或专用的接收器。
5. 数据处理：接收设备对接收到的温度数据进行处理，可以进行数据分析、存储或显示等操作。
总结：无线测温工作原理是通过温度传感器测量温度变化，将数据通过无线通信技术传输到接收设备，接收设备对数据进行处理与显示。
这种方法可以使温度测量更为方便、灵活，并且不限制测量位置的距离。
声表面波无源无线测温原理以声表面波无源无线测温原理为标题，本文将详细介绍该原理的相关内容。
一、引言温度是工业生产和生活中非常重要的一个物理量，而准确测量温度对于许多领域来说至关重要。
传统的温度测量方法通常需要接触式测量，但这种方法不适用于高温、高压、强腐蚀等特殊环境。
因此，无源无线测温技术应运而生。
声表面波无源无线测温技术是一种基于声表面波传感器的温度测量方法。
它利用材料的温度变化引起声表面波传感器频率的变化来实现温度的测量。
声表面波是一种沿着材料表面传播的超声波，其频率与材料的物理性质和温度相关。
声表面波传感器通常由压电材料制成，当材料受到温度变化的影响时，其物理性质也会发生变化，进而导致声表面波的频率发生变化。
三、声表面波无源无线测温系统结构声表面波无源无线测温系统主要由声表面波传感器、射频天线、温度信号调理电路和无线传输模块组成。
1. 声表面波传感器声表面波传感器是整个系统的核心部件，它将声表面波的频率变化转化为电信号，并传递给后续的电路进行处理。
2. 射频天线射频天线用于接收和发送无线信号，将传感器采集到的温度信号转化为无线信号传输出去，同时接收无线信号并传递给后续的电路进行处理。
3. 温度信号调理电路温度信号调理电路用于对传感器采集到的温度信号进行放大、滤波和处理等操作，以保证信号的稳定性和可靠性。
4. 无线传输模块无线传输模块用于将经过调理的温度信号通过射频天线发送出去，实现无线传输。
四、声表面波无源无线测温原理的优势声表面波无源无线测温技术相比传统的接触式测温方法具有以下优势：1. 无源无线声表面波无源无线测温技术不需要外部电源供电，传感器通过接收到的无线信号获得能量，从而实现无源无线测温，避免了传统接触式测温方法中电源供电的局限性和安全隐患。
2. 适用于特殊环境声表面波传感器可以承受高温、高压和强腐蚀等特殊环境的考验，因此适用于一些传统测温方法无法应用的场景。
3. 高精度声表面波传感器具有较高的灵敏度和稳定性，能够实现对温度的精确测量，满足工业生产和科学研究对于温度测量的高要求。
无线测温：详细介绍一下无源无线测温什么是无源无线测温？无源无线测温是一种通过无线传输技术，实现非接触式测温的方式。
与传统的有源式无线测温不同，无源无线测温不需要配备电池或外部电源，可以通过接收到的无线信号来获取目标物体的温度信息。
在无源无线测温技术中，关键的部件是温度传感器。
温度传感器通常由两个不同的金属材料制成，称之为热偶。
当热偶的一个端口与目标物体接触时，热偶会产生微小的电压差异，这个电压差异与目标物体的温度成正比。
通过使用无线能量传输技术，将能量传输给微控制器和无线传输芯片，这些芯片通过无线信号传输目标物体的温度数据。
无源无线测温的优势相比传统的测温方式，无源无线测温有以下几个优势：非接触式测温无源无线测温不需要接触目标物体，无论是不规则形状还是高温表面，都能够准确的测量物体的温度，避免了传统测温设备因为接触不良、测点不准确、误差大等问题所带来的不便和不稳定。
实时、快速测温无源无线测温能够实现实时测温，同时由于不需要待测物体处于静止状态，完全可以在物体运动的过程中实时测量，从而提供更精准、快速的测温数据，并且不会对被测试的物体产生任何干扰。
性价比高相比传统的测温设备，无源无线测温不需要配备电池或外部电源，而且无须布线，省去了大量的费用和时间，因此更加节约成本，而且可以快速实现部署。
此外，无源无线测温还可以实现对多个点进行测温，因此更具有性价比。
安全稳定性高无源无线测温采用非接触式测温方式，与物体不产生实际的接触，避免了传统测温设备潜在的安全风险，而且无源无线测温的传感器可以通过无线信号传输数据，因此不会给使用者带来任何干扰或损害，保证了设备的稳定性。
总结无源无线测温是一种前沿的测温技术，它可以实现实时、非接触、高稳定性的测温，而且操作简单、成本低，非常适合于各种需要测温的应用场景。
尽管无源无线测温目前还存在一些技术问题，但是这种技术已经发展成为了许多现代制造业、工业环境、医疗领域和生活领域应用的主流技术，可谓是当今科技创新的重要成果。
无线测温系统的工作原理无线测温系统是一种可以无线获取温度数据的系统，它可以实时监测和记录温度数据，并将数据传输到接收器进行处理和报告。
该系统主要由温度传感器、信号调理模块、数据传输模块和数据接收模块组成。
首先，温度传感器是无线测温系统最重要的部件之一。
它能够感知环境中的温度，并将其转化为电信号。
常用的温度传感器有热电偶、热电阻和半导体温度传感器等。
这些传感器以不同的方式响应温度变化，但其基本原理都是基于热效应或半导体材料的性质。
其次，信号调理模块是无线测温系统的核心组成部分之一。
该模块的作用是将传感器产生的电信号进行放大、滤波和线性化处理，以保证传输的数据准确性和稳定性。
在这个模块中，通常会使用一些电子器件如运算放大器、滤波电路和电压参考源等来完成信号调理的任务。
然后，数据传输模块是实现无线传输的关键技术。
在无线测温系统中，通常会采用无线传输技术如射频、蓝牙或Wi-Fi来实现传输。
传感器通过数据传输模块将处理后的温度数据转化为无线信号，并将其发送到接收器或其他设备上。
最后，数据接收模块接收传输的无线信号，并将其转化为可读的温度数据。
在这个模块中，可以利用计算机、显示屏或其他设备来处理和显示温度数据。
通过数据接收模块，用户可以实时获取测温系统采集到的温度数据，并进行分析和记录。
总体来说，无线测温系统的工作原理如下：1. 温度传感器感知环境中的温度并将其转化为电信号；2. 信号调理模块对传感器输出的电信号进行放大、滤波和线性化处理；3. 数据传输模块将处理后的温度数据转化为无线信号，并通过无线传输技术发送到接收器或其他设备上；4. 数据接收模块接收无线信号并将其转化为可读的温度数据；5. 用户可以通过数据接收模块实时获取和分析测温系统采集到的温度数据。
无线测温系统的工作原理实现了温度监测的自动化和远程化。
它具有实时、准确和灵活等特点，广泛应用于工业、农业、医疗和环境等领域。
通过无线测温系统，用户可以方便地获取温度信息，及时采取相应的措施，以提高生产效率和节约能源。
声表面波无源无线测温原理(一)声表面波无源无线测温原理什么是声表面波•声表面波是一种沿固体表面传播的声波。
•它是通过材料表面的弹性波来传递能量和信息。
无源无线测温技术•无源无线测温技术是一种无需电池或外部电源的温度测量方法。
•它利用材料自身的特性来实现温度测量。
声表面波无源无线测温原理1.声表面波传感器：–利用压电材料的特性将温度转化为电压信号。
–压电材料受温度变化影响，产生电荷分布改变。
–这种变化可通过表面电场和声表面波的相互作用被测量。
2.无线信号传输：–无线传感器通过接收器接收声表面波的信号。
–接收器将信号转化为电压，并通过解调器转化为数字信号。
3.温度计算：–数字信号被传输到计算机或其他设备进行温度计算。
–通过预先建立的温度-电压关系曲线，可以准确地计算出温度数值。
声表面波无源无线测温的优势•免电池：无需外部电源，节省维护成本和能源消耗。
•无线传输：信号无需物理线缆传输，减少安装和维护难度。
•高精度：利用压电材料的高灵敏度和稳定性，可以实现高精度的温度测量。
•高可靠性：无源无线传输和压电材料的稳定性，提高了系统的可靠性和持久性。
应用领域•工业：在高温环境下进行温度监测和控制，例如冶金、玻璃制造和钢铁工业。
•医疗：监测生物样品温度，如血液和药物储存温度。
•家电：测量电子设备的温度，实现故障诊断和温度控制。
•环境：用于土壤温度监测、气象数据采集等领域。
结论声表面波无源无线测温技术凭借其高精度、高可靠性和便捷的特点，在多个领域得到了广泛应用。
通过利用材料自身的特性和无线传输技术，该技术为温度测量提供了一种新的解决方案。
无线测温原理无线测温技术是一种通过无线传输数据来实现测温的技术手段，它在工业生产、医疗保健、环境监测等领域有着广泛的应用。
无线测温原理是指利用无线传感器和无线通信技术，实现对目标温度的实时监测和数据传输的工作原理。
本文将对无线测温原理进行详细介绍，包括无线测温技术的基本原理、工作流程和应用前景等方面进行阐述。
无线测温技术的基本原理是利用无线传感器来感知目标物体的温度，并通过无线通信技术将采集到的温度数据传输到监测端。
无线传感器通常由温度传感器、微处理器和无线通信模块组成。
温度传感器用于感知目标物体的温度，微处理器负责对采集到的温度数据进行处理和存储，无线通信模块则实现了温度数据的无线传输。
在工作过程中，无线传感器通过温度传感器感知目标物体的温度，并将采集到的数据通过微处理器进行处理和存储，最终通过无线通信模块将数据传输到监测端，实现对目标温度的实时监测和数据传输。
无线测温技术的工作流程通常包括传感器端和监测端两个部分。
传感器端是指安装在目标物体上的无线传感器，它负责感知目标物体的温度并将采集到的数据传输到监测端。
监测端则是指接收传感器端传输过来的数据并进行处理和显示的设备。
在工作过程中，传感器端通过温度传感器感知目标物体的温度，并将采集到的数据通过无线通信技术传输到监测端，监测端接收到数据后进行处理并显示目标物体的温度信息。
无线测温技术在工业生产、医疗保健、环境监测等领域有着广泛的应用前景。
在工业生产领域，无线测温技术可以实现对生产设备和产品温度的实时监测，有助于提高生产效率和产品质量。
在医疗保健领域，无线测温技术可以实现对患者体温的实时监测，有助于提高医疗护理水平。
在环境监测领域，无线测温技术可以实现对环境温度的实时监测，有助于保障环境安全和生态平衡。
总的来说，无线测温技术是一种通过无线传感器和无线通信技术实现对目标温度的实时监测和数据传输的技术手段。
它的工作原理是利用无线传感器感知目标物体的温度，并通过无线通信技术将采集到的数据传输到监测端。
无线无源开关柜温度监测系统必要性:高压开关柜作为电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。
随着传感器技术、信号处理技术、计算机技术、人工智能技术的发展，使得对开关柜温度状态进行在线监测，及时发现故障隐患并对累计性故障做出预测成为可能。
它对于保证开关柜的正常运行，减少维修次数，提高电力系统的运行可靠性和自动化程度具有重要意义。
由于高压开关触头处于高电压、高温度、强磁场以及极强的电磁干扰环境中，要实现对触头的测温，必须解决电子测量装置在上述恶劣环境条件下的适应性。
而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温。
SC-TempMonitor-SG无线无源开关柜温度监测系统采用先进成熟的传感技术和独特先进的无线通讯技术进行高压隔离和信号传输，利用其固有的绝缘性和抗电磁场干扰性能，从根本上解决了高压开关柜内触点运行温度不易监测的难题。
具有极高的可靠性和安全性，隔离彻底，价格低廉，安装简便，可以安装到每台高压开关柜上，数据可以直接显示读取。
也可无线传输记录入电力网络系统，实现远程预警功能。
无线无源测温与其他测温方式比较:无线无源测温与光纤测温：光纤温度传感器采用光导纤维传输温度信号，光导纤维具有优异的绝缘性能，能够隔离开关柜内的高压，因此光纤温度传感器能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度，实现开关柜触点运行温度的在线监测。
然而，用于隔离高压的光纤表面可能受到污染，将导致光纤沿面放电。
这使得光纤测温系统用于室外开关设备的测温应用受到限制。
无线测温系统采用电磁波传输信号，传感器直接安装在高压设备上，温度测量准确，可以解决电气绝缘问题，无线测温系统的特点是不受气候环境的影响，可以测量室外开关和母线接点的温度。
无线测温机工作原理是什么
无线测温机是一种可以通过无线传输数据来实时测量温度的设备。
其工作原理包括以下几个步骤：
1. 温度传感器：无线测温机内置温度传感器，常见的有热敏电阻、热电偶、红外线传感器等。
传感器可以感知周围环境的温度变化。
2. 信号处理：传感器采集到的温度信号经过信号处理电路进行处理和放大。
这个步骤的目的是保证传感器的信号能够被无线传输模块正确识别和传送。
3. 无线传输：经过信号处理后的温度数据被传送给无线传输模块。
无线传输模块可以通过蓝牙、Wi-Fi、无线电波等技术将数据传输给接收端，实现远程监测和数据传输。
4. 数据接收：接收端可以是一个手机、电脑或其他设备。
接收端通过相应的无线接收模块接收到传输的数据，并进行解析和处理。
5. 数据分析和显示：接收端对接收到的温度数据进行分析和处理，在显示器上直观地显示出温度信息。
这样，用户就可以实时了解被测物体的温度情况。
总结来说，无线测温机通过温度传感器感知温度变化，经过信号处理和无线传输，将数据传输给接收端进行处理和显示。
这样用户可以随时随地地远程监测和获取温度数据。
无线无源温度检测原理无线无源温度检测技术是近年来的新型传感器技术之一，它用无线信号传递温度信息，距离远、操作方便、时效性好，具有广阔的应用前景。
本文将按照不同的类别来介绍无线无源温度检测原理。
一、无线无源温度检测的基本原理传统的温度检测方法常常依赖于连接电池的传感器，当温度变化时，温度传感器会产生微弱的电信号，通过连接电缆传输到数据采集设备，最后将数据展示或处理。
而无线无源温度检测技术则省略了电缆的步骤，直接将数据通过无线信号传递给数据采集设备，达到了无线化、便捷化的特点。
二、使用不同工作原理的无线无源温度检测器1. 热敏电阻热敏电阻是一种常见的被动式NTC热敏电子元件，它的电阻和温度成负相关。
在无源式的无线温度检测器中，热敏电阻的电阻变化会通过无线电波的方式发射出去，从而实现检测。
2. 表面声波（SAW）表面声波探头是一种使用副栅漏波（SAB）结构技术的无源无线传感器，能够检测物体表面的温度。
SAW利用了电磁波的声波效应，使其在物体表面产生回声，通过测量回声波来检测表面温度信息。
3. 谐振器谐振器是一种利用芯片电路结构来实现无线无源温度检测的传感器，它的工作原理是将谐振器结构和热敏电阻组合在一起，通过测量热敏电阻的电阻值来检测温度信息。
三、无线无源温度检测器的特点1. 无耗材消耗与其他传统的温度检测方法不同，无线无源温度检测器具备无耗材消耗的优点，能够长时间稳定工作，减少了因为耗材使用而可能引发的问题。
2. 范围广泛无线无源温度检测器可以适用于不同的物质表面温度检测，具有极大的应用范围。
其应用场景包括了家居、交通运输、医疗卫生、环保工程等多种领域。
3. 高精度测量传感器模块内置智能算法，使得无线无源温度检测器具有高精度测量的特点，精度能够达到0.1℃。
总结：无线无源温度检测器是一种快速、便捷、高精度、无污染、无损耗的温度检测技术，在未来会有更加广泛的应用和应用景观。
无线测温原理
无线测温技术基于热传导原理，利用无线传感器实时监测物体的温度变化。
该技术的主要原理是通过无线传感器感知物体的热量，并将其转化为电信号进行传输与处理。
无线测温系统通常由无线传感器和数据接收设备组成。
无线传感器将被测物体的温度信息转化为电信号，并将信号通过无线通信方式传输给数据接收设备。
数据接收设备接收到信号后，经过处理和分析，即可得到被测物体的温度信息。
具体而言，无线测温系统中的无线传感器通常由温度传感器和无线通信模块组成。
温度传感器可以采用热敏电阻、热电偶等元件，通过感知被测物体的热量变化来测量温度。
无线通信模块则负责将温度信息转化为电信号，并通过无线通信频段将信号传输出去。
在信号传输过程中，无线传感器和数据接收设备之间需要建立无线通信连接。
常用的无线通信方式有无线电频段、红外线和激光等。
通过这些无线通信方式，温度信息可以在较远的距离内传输，实现对被测物体的远程监测。
无线测温技术的应用非常广泛。
在工业领域，可用于监测高温设备的温度，及时发现异常情况避免事故发生。
在医疗领域，可用于测量患者的体温，提供更加方便和舒适的温度监测方式。
此外，在环境监测、农业生产等领域，无线测温技术也发挥着重要的作用。
总之，无线测温技术通过无线传感器实时监测被测物体的温度变化，利用无线通信方式传输信号，并实现对被测物体的远程监测。
这项技术在各个领域都具有广泛的应用前景。
无源供电无线测温在线监测系统研究应用无线测温技术在近几年得到了广泛的应用，它已经成为了工业、医学和生物学等领域中不可或缺的一项技术。
与传统的测温方式相比，无线测温技术具有很多优势，如无需使用电缆，避免电缆遗留问题；便捷、灵活；可以实现远程调度等。
因此，无线测温技术得到越来越多的人的关注和应用。
本文将着重介绍“无源供电无线测温在线监测系统研究应用”的主题，包括无源供电技术和无线测温技术的基本原理、结合的可行性，并且着重介绍无源供电无线测温在线监测系统的实现过程、应用领域和研究价值。
一、无线测温技术和无源供电技术的基本原理1.1 无线测温技术无线测温技术是基于无线感知网络技术，通过无线收发模块和温度传感器等元器件，实现无线传输温度数据。
无线测温技术应用广泛，可以用于加热炉、反应釜、发动机和空调等等各种需要温度监测的场合。
1.2 无源供电技术无源供电技术是指利用外界能源直接供电或间接补充能源的技术。
无源供电技术可以分为无线能量收集和外部电磁感应两种。
无线能量收集是通过无线光电转化来获取能源；外部电磁感应是通过电磁场的感应来供电。
无源供电技术主要适用于微小型、嵌入式和无线传感器等应用场合，可以有效地降低传感器的能源消耗。
二、结合可行性无源供电无线测温在线监测系统的理论结合看起来非常有吸引力。
无线测温技术可以套用在无源供电技术之上，利用无线收发模块和传感器等元器件，实现对温度数据的获取、处理和传输。
同时，无源供电技术可以有效地解决能源消耗的问题，提高监测系统的可持续使用时间。
三、无源供电无线测温在线监测系统的实现过程3.1 硬件无源供电无线测温在线监测系统的系统硬件主要包括温度传感器、信号调理电路、振荡器、调制解调器、脉冲整形器和无线收发器等模块。
其中，温度传感器是整个系统的核心模块，用于实时监测物体的温度值。
3.2 软件无源供电无线测温在线监测系统的系统软件主要包括采集软件、数据处理软件和通信软件。
采集软件主要用于实时采集温度传感器采集的温度信号；数据处理软件主要用于对采集到的温度数据进行处理、分析和存储；通信软件主要用于无线传输温度数据。
声表面波无源无线测温原理(二)声表面波无源无线测温原理解析1. 什么是声表面波无源无线测温技术？声表面波无源无线测温技术是一种利用声表面波（SAW）作为传感器的原理，实现无源无线的温度测量。
这项技术具有无线传输、温度测量精度高、耐高温、抗干扰等特点，被广泛应用于工业领域的温度检测与监控。
2. 声表面波传感器的工作原理SAW传感器的结构•振荡器：产生高频声表面波信号•传感层：与测量对象接触，接收温度变化•调节层：调节声表面波的传播速度•接收器：接收经过传感层的声表面波信号SAW传感器的工作过程1.振荡器产生高频声表面波信号，并通过传感层触发。
2.传感层根据温度变化导致的物理性质变化，对声表面波的传播速度产生影响。
3.调节层根据传感层反馈的物理性质变化，调节声表面波的传播速度。
4.接收器接收经过传感层的声表面波信号，并将信号传输给接收设备。
3. 无源无线测温的原理与优势无源测温原理无源无线测温利用声表面波传感器的工作原理，无需外部电源供电，即可实现温度测量。
传感层的物理性质随温度变化而产生改变，影响声表面波的传播速度，进而在接收端产生对应的电压信号。
无线传输优势传统的温度测量方式通常需要使用传感器与读取设备之间的电线连接，限制了测温设备的灵活性和实用性。
而无源无线测温技术通过声表面波传感器将测量数据转化为无线信号，可直接传输给无线接收设备，实现了真正的无线测温。
高精度与抗干扰能力声表面波无源无线测温技术具有较高的温度测量精度，通常可达到°C。
同时，由于无线传输过程中的抗干扰设计，这种测温技术在电磁干扰、温度变化等环境下，仍能保持良好的工作状态。
4. 声表面波无源无线测温技术的应用领域工业温度测量与监控声表面波无源无线测温技术广泛应用于工业领域的温度测量与监控。
比如炉温监测、设备故障预警和防火等场景，均可以利用该技术实现精确、实时的温度检测，提升工作效率和安全性。
医疗与生物领域无源无线测温技术也可以应用于医疗和生物领域。
基于声表面波的无源无线温度监测系统在变电站的应用摘要：为了确保变电站中高压开关柜、母线接头等重要设备运行的安全性，在对现有几种温度监测方法对比的基础上，介绍了基于声表面波技术的无源无线温度监测系统，并对其进行了应用前景分析。
该系统在35kV变电站中对12面10kV开关柜进行了为期6个月的实时温度测量，准确地对开关柜内设备的发热情况、保护装置运行环境温度情况进行了监测，监测系统中所用的温度传感器具有纯无源、免维护、体积小、安全可靠、环境适应性强等优点。
关键词：声表面波；无源无线；温度监测；免维护；高压开关柜0 引言变电站的开关柜、母线接头、室外刀闸等重要设备在长期运行过程中，触点和母线连接等部位因老化或接触电阻过大而发热[1]，存在安全隐患，因此对触点温度实时在线监测是保证高压设备安全运行的重要手段，是杜绝安全事故发生的关键，对开关柜的触点温度实时监测刻不容缓。
温度监测领域的技术和系统都大多是常规测温方式，如常规的热电偶、热电阻、半导体温度传感器等测温方式，还有光纤测温方式[2-3]、红外测温方式[4-5]、有源无线测温[6-7]方式等等。
常规的热电偶、热电阻、半导体温度传感器等需要金属导线传输信号，无法保证其绝缘性能；光纤温度传感器具有优异的绝缘性能，能准确测量高压触点的温度，但存在易折损、不耐高温、积累灰尘后易导致光纤沿面放电从而使绝缘性降低、成本相对较高等缺点；红外测温为非接触式测温，存在易受背景噪声干扰、要求被测量点能够在视野内无遮掩，并且表面干净以确保准确性等特点；有源的无线温度传感器通常采用电池供电，需要定期更换电池，因而使用寿命有限。
同时，电池在高温状态下工作，本身就是一个安全隐患。
采用声表面波（Surface Acoustic Wave，SAW）技术的无源无线测温系统，能够很好的解决上述几种测温方式存在的缺陷。
1 声表面波无源无线测温原理声表面波器件的基本结构是在具有压电特性的压电基片材料抛光面上制作的叉指换能器（声-电换能器）。

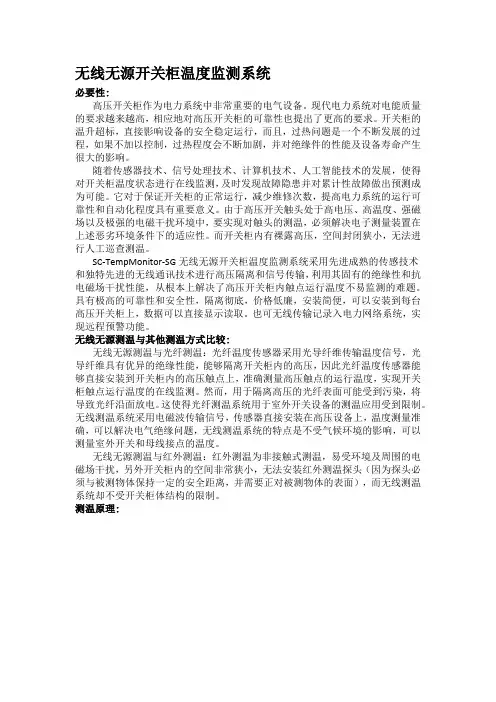

无线无源开关柜温度监测系统
必要性:
高压开关柜作为电力系统中非常重要的电气设备。
现代电力系统对电能质量的要求越来越高，相应地对高压开关柜的可靠性也提出了更高的要求。
开关柜的温升超标，直接影响设备的安全稳定运行，而且，过热问题是一个不断发展的过程，如果不加以控制，过热程度会不断加剧，并对绝缘件的性能及设备寿命产生很大的影响。
随着传感器技术、信号处理技术、计算机技术、人工智能技术的发展，使得对开关柜温度状态进行在线监测，及时发现故障隐患并对累计性故障做出预测成为可能。
它对于保证开关柜的正常运行，减少维修次数，提高电力系统的运行可靠性和自动化程度具有重要意义。
由于高压开关触头处于高电压、高温度、强磁场以及极强的电磁干扰环境中，要实现对触头的测温，必须解决电子测量装置在上述恶劣环境条件下的适应性。
而开关柜内有裸露高压，空间封闭狭小，无法进行人工巡查测温。
SC-TempMonitor-SG无线无源开关柜温度监测系统采用先进成熟的传感技术
和独特先进的无线通讯技术进行高压隔离和信号传输，利用其固有的绝缘性和抗电磁场干扰性能，从根本上解决了高压开关柜内触点运行温度不易监测的难题。
具有极高的可靠性和安全性，隔离彻底，价格低廉，安装简便，可以安装到每台高压开关柜上，数据可以直接显示读取。
也可无线传输记录入电力网络系统，实现远程预警功能。
无线无源测温与其他测温方式比较:
无线无源测温与光纤测温：光纤温度传感器采用光导纤维传输温度信号，光导纤维具有优异的绝缘性能，能够隔离开关柜内的高压，因此光纤温度传感器能够直接安装到开关柜内的高压触点上，准确测量高压触点的运行温度，实现开关柜触点运行温度的在线监测。
然而，用于隔离高压的光纤表面可能受到污染，将导致光纤沿面放电。
这使得光纤测温系统用于室外开关设备的测温应用受到限制。
无线测温系统采用电磁波传输信号，传感器直接安装在高压设备上，温度测量准确，可以解决电气绝缘问题，无线测温系统的特点是不受气候环境的影响，可以测量室外开关和母线接点的温度。
无线无源测温与红外测温：红外测温为非接触式测温，易受环境及周围的电磁场干扰，另外开关柜内的空间非常狭小，无法安装红外测温探头（因为探头必须与被测物体保持一定的安全距离，并需要正对被测物体的表面），而无线测温系统却不受开关柜体结构的限制。
测温原理:
温度传感装置由以下部分组成：装在变电箱内测试点的SAW传感器、能无
线连接多个温度传感器的读入器。
读入器的天线嵌在变电箱内壁，这样以来可以屏蔽外部的电波干扰。
而读入器的其他部分(接收箱)则安装在变电箱的外面。
因而可以保证在变电箱非通电的情况下也能正常工作。
读入器由单独的电源供电，并向变电箱内发射短射频信号。
如果射频脉冲的频率与温度传感器预设的频率相同，传感器就能收到该射频信号，并且改变和被动地反射脉冲信号。
返回的脉冲信号由于受到了传感器自身温度的影响因而携带了传感器的温度信息。
温度数据可以通过有线或无线方式传回中央控制室。
传感器表面波技术应用了晶体材料的物理特性。
晶体的物理特性的改变通过压电感应原理被自动转化成了电信号。
传感器的工作原理是将射频信号发射到压电材料的表面，然后将受到温度影响了的反射波再转回电信号而获取温度数据。
表面波技术的最大好处是利用了传感器的被动工作原理-即在非常规的运行环境
下(高电压，高电流)实现无线温度数据采集。
无线表面波温度采集解决方案包括一个与传感器有电磁联系的读入器。
标准的温度采集过程包括如下步骤：
● 无线读入器通过它的天线发射射频脉冲。
● 脉冲信号被传感器上的天线收到后，通过INTERDIGITALTRANSDUCER(IDT)
在压电感应器的表面激活一个表面波。
● 传感器表面波的频率由于受到传感器本身温度的影响发生了变化。
正是
由于频率受温度变化的机制，使得温度数据测量得以实现。
● IDT再将表面波的频率振荡转化成射频信号。
此射频信号由读入器上的天
线收到后进行处理。
● 由于谐振器的高质量特性，即使访问波具有50HZ的带宽，也确保了反射
回来的信号包含了精确的射频信息。
● 反射回来的射频频率变化与温度的变化成比例关系。
系统的主要特点:
● 连续性
本系统具备不间断温度监控特性，因而能够有效监测变电箱的温度变化，
防止事故发生。
● 低成本
该系统比传统的温度监控系统成本可大大降低。
● 无季节性影响
温度传感器通过匹配软件的校正后就已经补偿了传感器制作过程中的偏
差。
传感器可在任何工作温度范围内的温度进行调试，因而不会受季节
因素影响。
通常情况下，传感器只在安装后调试一次，并保持多年不需
再校正。
● 灰尘
灰尘堆积不会对SAW传感器测温产生影响
● 环境无害
SAW传感器采用被动感应方式，无需电池驱动。
因而不会对生态环境造
成影响。
应用解决方案:
1、传感器reader自带485接口，变电站内所有开关柜的温度传感器通过485
传输数据。
2、温度监测仪作为可选项，安装在每个开关柜，并通过485接口传输数据；
3、每个变电站控制室安装一个485转TCP/IP转换设备，温度数据通过该设备
接入电力公司局域网；
对于网络不通的变电站可采用一个带GPRS的终端将数据传回服务器。
4、服务器根据管理需要可设置于集控站、供电局等地点，它通过TCP/IP协议
读取各变电站各开关柜的温度数据，并通过后台管理软件实现温度传感器设置以及温度告警等高级功能。
5、局网中任意客户端均可通过登录系统进行温度监控。
产品及技术参数:
温度监测仪
● 功能定位
温度监测仪主要完成温度的本地显示和告警功能，根据情况可安装于变电站内及户外开关柜、箱式变电站等场所。
同时，带GPRS功能的温度监测仪同时可作为终端安装在变电站主控室，当变电站未铺设光纤网络时将温度数据通过移动公网传回主站。
● 温度显示
显示设备：LED显示屏
显示内容：当前温度、历史温度、温度变化曲线
● 状态指示
电源、温度数值测量情况、数据上传情况
● 报警功能
告警方式：声音(蜂鸣)、指示灯、短信*
告警内容：温度超上限、温度三相不平衡率*、温度上升率*
● 通信接口
下行：RS485，与传感器reader
上行：
1） RS485，与485-TCP/IP转换装置连接
2） GPRS/CDMA，当地无法接入网络，直接通过移动公网将数据上传至后台主站
● 参数设定
传感器温度校准
各类预警值：温度上升率，三相不平衡率，温度上限
时间
温度采集频率
传感器发射功率
信号接受门限
监测仪复位（数据区、硬件）
● 数据存储
存储历史温度测量值。
存储周期可设定。
