《电气安全工程》

电气工程安全知识电气安全包含两方面的内容，一是人身安全，指在从事工作和电气设备操作使用过程中人员的安全；二是设备安全，指电气设备及有关其他设备、建筑的安全。

人身安全方面主要是要严格按照安全技术规程的要求去操作和使用设备以及处理设备故障，避免给人员造成意外的伤害和设备的损坏；设备安全就要求符合技术条件的要求和良好的工作环境。

这里讲讲在我们工作中见到或者遇到的有关保护方面的问题。

一、电气设备的接地（一）什么情况下设备或者部件需要接地，什么情况下可以不接地？1．电气设备的下列外露导电部分应予接地（1）电机、变压器、电器、手携式及移动式用电器具等的金属底座和外壳；（2）配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座，全封闭组合电器的金属外壳；（3）交、直流电力电缆接线盒、终端盒和膨胀器的金属外壳和电缆的金属护层、可触及的穿线的钢管、敷设线缆的金属线槽、电缆桥架。

2．电气设备的下列外露导电部分可不接地（1）在干燥场所，交流额定电压 50V 以下，直流额定电压120V 以下电气设备或电气装置的外露导电部分，但爆炸危险场所除外；（2）安装在配电屏、控制屏和电气装置上的电气测量仪表、继电器和其它低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等；（3）安装在已接地的金属构架上电气接触良好的设备，如套管底座等，但爆炸危险场所除外；（4）与已接地的机座之问有可靠电气接触的电动机和电器的外露导电部分，但爆炸危险场所除外。

（二）接地的分类及作用A、接地一般分为保护性接地和功能性接地两种：1、保护性接地（1）防电击接地为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。

这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。

这种接地，也是狭义的“保护接地”。

《电气安全课程设计》大纲课程编号：081291B总学时：16学分：1适用对象：安全工程(注册安全工程师)专业先修课程：电气安全工程一、课程的教学目标通过本课程的教学与实践，使学生具备下列能力：目标1：掌握雷电的相关知识及建筑物外部防雷系统设计方法。

学会运用电气安全的工程技术及管理方法，解决电气安全领域的实际问题。

目标2：查阅文献、标准等资料，学习新的知识和方法，培养学习能力和知识应用能力。

目标3：在老师指导下独立思考，独立完成防雷设计。

培养独立思考的综合分析问题的能力并掌握必要的实践技能，为毕业后从事安全工程技术和科学研究工作奠定基础。

二、课程教学与毕业要求的对应关系三、设计要求查阅资料，学习新的知识和方法，培养学习能力和知识应用能力。

在老师指导下独立思考，独立完成。

培养独立思考的综合分析问题的能力。

在进行课程设计时，学生首先必须对目标建筑物进行现场勘察，熟悉并了解地形、地貌、地质、土壤、环境等情况。

然后，开展区域性雷击风险评估，能过分析资料预测造成的雷电灾害的可能性，确定建筑物的防雷类别；最后严格按照国家防雷标准规范及有关行业标准规范进行工程设计，同时参考和引入IEC（国际电工委员会）的有关防雷技术标准。

遵循：严谨科学、技术先进、安全可靠、经济实用的设计原则完成外部防雷技术方案。

在该课程设计结束时，要求每个学生必须独立按时完成建筑物外部防雷技术方案报告书，其中要清楚地显示本次防雷设计的全过程以及定量分析的结果，并附有工程设计图。

提交的课程设计报告书要求条理清晰、数据齐全、计算正确、书写整齐；工程系统结构图要求图面整洁、尺寸齐全、字体端正、表达规范。

注意培养自己对实际问题的调查能力，在调查过程中，应针对所考察的问题选择恰当的实用调查方法。

在独立思考的基础上，同学之间可以互相帮助以培养团结协作的精神，可以共享一些基本的技术资料，但严禁抄袭。

保证在两个星期之内完成本课程设计任务。

四、报告要求1.目录2.方案主体部分。

电气安全工程电气第一章安全基础1 电力系统由发电厂、送电线路、变电所、配电网和电力负荷组成。

2 送电线路是指电压为35KV及其以上的电力线路，分别为架空线路和电缆线路。

3 我国标准规定：交流额定电压1000V及以上者属高压，1000V以下者属低压。

4 对地电压而言，交流250kV以上者属高压，1000V及其以下者属低压。

5 我国工频低压最常用的是380V和220V电压。

6 电力系统的电压和频率是衡量电力系统电能质量的两个基本参数。

我国普通交流电力设备的额定功率为50HZ，一般称之为“工业频率”，简称“工频”。

7 根据企业用电规模的不同，工业企业供电系统的供电方式有多种，常见的供电方式有以下四种：（1）对于大型工业企业和某些电源进线为35KV及以上的大中型企业，一般经过两次降压，即先经总降压变电所将35KV及以上的进线电压变为10KV的配电电压，然后通过高压配电所或直接经高压配电线路将电能分配到各车间配电所，再经车间配电所将为0.4KV 低压。

（2）对于一般中性工业企业，进线电压为10KV，电能经由高压配电所有高压配电线路分送到各车间配电所，或有高压配电线路直接共给高压用电设备。

车间变电所将10KV的高压直接将为0.4kv。

（3）对于一般小型工业企业，进线电压为10KV。

经变电所有高压变为低压。

（4) 对于所需容量不大于160KV A的小型工业企业，直接由公共低压电网供电，进线电压为0.4KV，经低压配电室分送到各车间或直接送到配电箱或用电设备。

8 我国根据电力负荷的性质分为三个等级：一级负荷、二级负荷、三级负荷。

9 工业企业高压配电有放射式、树干式、环式等三种基本方式。

10 电气事故具有以下特点：（1）电气事故危害严重；（2）电气事故类型多；（3）电气事故危险直观识别难；(4) 电气事故的概念较为抽象；（5）电气事故的防护研究综合性强；电气事故时有规律的，且其规律是可以被人们识别和掌握的。

电气事故的危害：电气事故的发生伴随着危害和损失，严重的电气事故不仅带来重大的经济损失，甚至还可能造成人员伤亡。

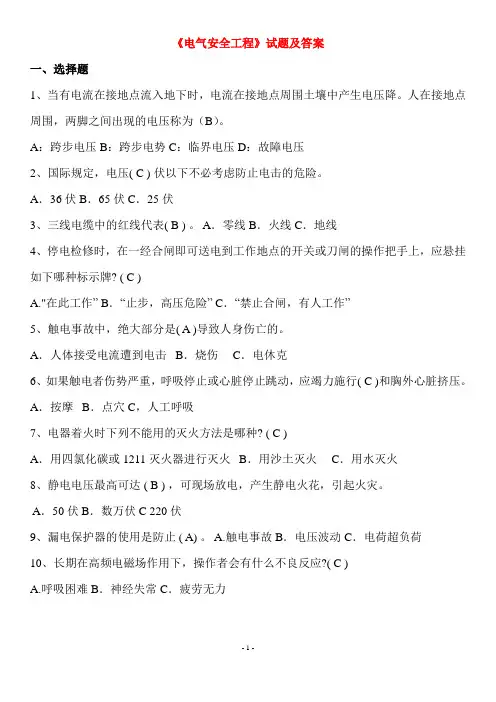

《电气安全工程》试题及答案一、选择题1、当有电流在接地点流入地下时，电流在接地点周围土壤中产生电压降。

人在接地点周围，两脚之间出现的电压称为（B）。

A：跨步电压B：跨步电势C：临界电压D：故障电压2、国际规定，电压( C ) 伏以下不必考虑防止电击的危险。

A．36伏 B．65伏 C．25伏3、三线电缆中的红线代表( B ) 。

A．零线 B．火线 C．地线4、停电检修时，在一经合闸即可送电到工作地点的开关或刀闸的操作把手上，应悬挂如下哪种标示牌? ( C )A."在此工作” B．“止步，高压危险” C．“禁止合闸，有人工作”5、触电事故中，绝大部分是( A )导致人身伤亡的。

A．人体接受电流遭到电击B．烧伤C．电休克6、如果触电者伤势严重，呼吸停止或心脏停止跳动，应竭力施行( C )和胸外心脏挤压。

A．按摩B．点穴 C，人工呼吸7、电器着火时下列不能用的灭火方法是哪种? ( C )A．用四氯化碳或1211灭火器进行灭火B．用沙土灭火 C．用水灭火8、静电电压最高可达 ( B ) ，可现场放电，产生静电火花，引起火灾。

A．50伏 B．数万伏 C 220伏9、漏电保护器的使用是防止 ( A) 。

A.触电事故 B．电压波动 C．电荷超负荷10、长期在高频电磁场作用下，操作者会有什么不良反应?( C )A.呼吸困难 B．神经失常 C．疲劳无力二、填空题1、电气事故可分为：触电事故、雷击事故、电磁辐射事故、静电事故和电路故障。

2、电流对人体造成的伤害可分为电击和电伤两类。

3、“电击”是电流直接通过人体造成伤害。

4、“电伤”是电能转化为其他形式的能对人体造成的伤害。

5、雷击，可分为直接雷击、感应雷击。

6、一般认为，1mA的电流通过人体，会有触电感觉。

7、一般认为，不超过10mA的工频电流通过人体，不会丧失摆脱能力。

8、一般认为，超过50mA的工频电流通过人体，可造成心室纤维性颤动。

9、电击的形式可分为：电击和意外触电电击。

电气安全工程1、电力系统的组成：由发电厂，送电线路，变电所，配电网和电力负荷组成。

2、电力负荷分为一级负荷，二级负荷，三级负荷（一般的电力负荷）。

3、企业高压配电和企业低压配电都有三种方式：树干式，放射式，环式。

4、电气事故由以下几个特点：①电气事故危害大；这里可能出问答题为什么电气事故危害大？答：电气事故的发生伴随着危害和损失，严重的电气事故不仅带来重大的经济损失，甚至还造成人员的伤亡②电气事故危险直观识别难；③电气事故涉及领域广；④电气事故的防护研究综合性强。

5、触电事故：电击和电伤6、静电危害事故主要有以下几个方面：⑴在有爆炸和火灾危险的场所，静电放电火花会成为可燃性物质的点火源，造成爆炸和火灾事故；⑵人体因受到静电电击的刺激，可能引起二次事故，如坠落、跌伤等，此外，对静电电击的恐惧心理还对工作效率产生不利的影响；⑶某些生产过程中，静电的物理现象会对生产产生妨碍，导致产品质量不良，电子设备损坏，造成生产故障，乃至停工。

7、射频：无线电波的频率或者相应的电磁振荡频率，泛指100KHz以上的频率。

射频伤害由电磁场的能量造成的。

射频电磁场的危害主要有：⑴在射频电磁场作用下，人体因吸收辐射能量会受到不同程度的危害⑵在高强度的射频电磁场作用下，可能产生感应放电，会造成电引爆器件发生意外引爆8、电气系统故障危害是由于电能在输送、分配、转换过程中失去控制而产生的，主要体现在：引起火灾和爆炸，异常带点和异常停电9、电流对人体的作用：电流对人体伤害的程度与通过人体电流的大小、电流通过人体的持续时间，电流通过人体的途径，电流的种类等多种因素有关，而且上述各个影响因素相互之间，尤其是电流大小与通电时间之间，也有着密切的联系。

几个名词解释：⑴感知电流：电流流过人体时可引起感觉的最小电流感知阈值：感知电流的最小值⑵摆脱电流：人在触电后能够自行摆脱带电体的最大电流摆脱阈值：摆脱电流的最小值⑶室颤电流：引起心室颤动的最小电流室颤阈值：其最小电流值10、伤害的程度与电流持续时间的关系：通过对人体电流的持续时间愈长，愈容易引起心室颤动，危害就越大。

电气安全工程复习资料--钮英建版一、工业企业供配电（是指工业企业所需电能的供应和分配）1.电力系统：由发电厂、送电线路（35KV及以上，分为架空线路和电缆线路）、变电所、配电网（10KV及以下，也有架空线路和电缆线路）和电力负荷组成。

2.额定电压：是保证设备正常运行并能够获得最佳经济效益的电压。

3.交流额定电压：4.对地高低压：电力系统的电压和频率是衡量电力系统电能质量的两个基本参数。

我国普通交流电力设备的额定频率为50Hz，一般称之为“工业频率”，简称“工频”。

5.工频低压：220V，380V6.工业企业供电系统是指从电源线路进厂开始到用电设备进线端为止的整个电路系统。

7.工业企业电力负荷分级及【供电要求】（1）一级负荷中断供电将造成人身伤亡事故，或造成重大设备损坏且难以修复，或给国民经济带来极大损失。

【一级负荷应用两个电源供电，而且要求当一个电源发生故障时，另一个电源不应同时受到损坏】（2）二级负荷如果突然断电，将造成大量废品，产量锐减，生产流程紊乱且不易恢复，企业内运输停顿等，因而在经济上造成较大损失。

【二级负荷的供电系统，宜由两回线路供电】（3）三级负荷所有不属于一级和二级负荷的一般电力负荷。

【三级负荷对供电电源无特殊要求，可用单回线路供电】7.电气事故分为触电事故，静电危害事故，雷电灾害事故，电气火灾爆炸事故，电磁场危害，电气系统故障危害事故等。

电击：电流通过人体，作用于人的心脏、中枢神经系统、肺部等影响其正常工作，严重时会形成危及生命的伤害。

（电击对人体的效应是由通过的电流决定）8.人体阻抗包括皮肤阻抗和体内阻抗9.电流作用机理：（1）电流致伤机理：细胞激动作用、破坏生物电作用、发热作用、离解作用。

（2）电击致命原因：心室颤动、窒息、电休克10.感知电流是指电流流过人体时可引起感觉的最小电流。

成年男性平均感知电流约为1.1mA；成年女性约为0.7mA。

感知阈值是指感知电流的最小值。

对于正常人体，感知阈值平均为0.5mA，并与时间因素无关。

电气安全工程(专升本)综合测试1总分: 100分考试时间:分钟单选题1. 在实施保护接零的系统中，工作零线即中线，通常用_____表示；保护零线即保护导体，通常用_____表示。

若一根线既是工作零线文是保护零线，则用_____表示。

(3分)(A) N；PEN；PE(B) PE；N；PEN(C) N；PE；PEN(D) PEN；N；PE参考答案：C2. _____是各种变配电装置防雷电侵入波的主要措施。

(3分)(A) 采用（阀型）避雷器(B) 采用避雷针(C) 采用避雷带(D) 采用避雷网参考答案：A3. 在一般情况下，人体电阻可以按_____考虑。

(3分)(A) 50～100Ω(B) 800～1000Ω(C) 100～500kΩ(D) 1～5MΩ参考答案：B4. 符号“回”是_____的辅助标记。

(3分)(A) 基本绝缘(B) 双重绝缘(C) 功能绝缘(D) 屏蔽参考答案：B5. 采用安全特低电压是_____的措施。

(3分)(A) 仅有直接接触电击保护(B) 只有间接接触电击保护(C) 用于防止爆炸火灾危险(D) 兼有直接接触电击和间接接触电击保护参考答案：D6. 采用TT系统必须装设_____，并优先采用前者。

(3分)(A) 剩余电流保护装置或过电流保护装置(B) 过电流保护装置或剩余电流保护装置(C) 熔断器或剩余电流保护装置(D) 熔断器或过电流保护装置参考答案：A7. 保护接零系统按照中性线和保护线的组合情况有三种形式，包括_____系统。

(3分)(A) TN—C、TN—C—S和TN—S(B) TN—S、TN—S—C和TN—C(C) TN—C、TT和IT(D) TN、TT和IT参考答案：A8. 当架空线路与爆炸性气体环境邻近时，其间距离不得小于杆塔高度的_____倍。

(3分)(A) 1.5(B) 2.0(C) 2.5(D) 3参考答案：A9. 从防止触电的角度来说，绝缘、屏护和间距是防止_____的安全措施。

电气安全工程第一章电气安全基础1、我国标准规定：交流额定电压1000V以上为高压，1000V以下为低压。

2、关于电力负荷分级：根据电力负荷的性质分为三个等级：一级负荷、二级负荷、三级负荷。

一级负荷的条件：a中断供电将造成人身伤亡b中断供电将在政治、经济上造成较大损失c中断供电将影响有重大政治经济意义的用电单位的正常工作。

3、电气事故的特点：a危害严重b事故类型多c危险直观识别难d概念抽象e防护研究综性强。

4、直接接触点击：发生电击时，所触及的带电体为正常运行的带电体。

间接接触点击：电气设备发生事故时，人体触及意外带电体所发生的电击。

5、电流对人体伤害程度与电流大小、电流通过人体的持续时间、电流通过人体的途径、电流的种类等因素相关。

心脏电流因数反应伤害程度与电流途径的关系。

K二10/1,10左手到脚的电流，I人体某一电流途径的电流.6、感知电流：电流流过人体时可引起感觉的最小的电流。

成年男性1. 1mA女性0. 7mAo摆脱电流：人在触电后能口行摆脱带电体的最大电流。

成年男性16mA,女性10. 5mA. 室颤电流：引起心室颤动的最小电流。

23页图1-17.第二章直接接触电击防护1.电击防护的基本准则是：在正常情况下（正常操作和无故障情况下），或在单故障情况下，易触及的可导电部分均应是无危险的。

2.电击防护基本准则中所谓“单故障”是指那几个方面：1）正常情况下不带电的易触及可导电部分变为危险的带电部分2）易触及的无危险的带电部分变为危险的带电部分3）正常不易触及的危险的带电部分变为易触及的3.针对直接接触电击的基本防护，可以由哪些防护措施來提供：可以由绝缘（基本绝缘）、屏护（外护物）、间距（包括置F伸臂范围之外）、限制稳态接触电流、限制电压（特低电压）等4.根据所防范的接触方式不同，防止电击事故的措施分为哪儿类：1）直接接触电击防护措施2）间接接触电击防护措施3）兼防直接接触电击和间接接触电击的防护措施5.绝缘材料的电气性能主要由那儿个参数來表示：1）绝缘电阻率2）介电常数3）介质损耗6.绝缘破坏的的形式：1）绝缘击穿2）绝缘老化3）绝缘损坏7.固体电介质的击穿形式：1）电击穿2）热击穿3）电化学击穿4）放电击穿8.什么是吸收比：在同一次试验中，用2500V的摇表测得60s时的绝缘电阻值与15s 时的绝缘电阻值之比。
