任务一数控车床基本操作一、填充题1．ALTER键是键，DELTE键是键。
2．CAN键是键，SHIFT键是键。
3．EOB键是键，POS键是键。
4．PROG键是键，OFSET键是键。
5．RESET键是键，INPUT键是键。
6．AUTO键是键，EDIT键是键。
7．MDI键是键，REF键是键。
8．JOG键是键，HNDL键是键。
9．数控车床开机后一般都需要。
10．数控车床回机床参考点后，其机械坐标值显示为。
11．数控车床报警显示页面键是。
二、判断题1．CAN键是程序段结束换行键。
2．信息页面键一般用于查看报警信息。
3．按REST复位键后，数控机床将停止一切动作。
4．MDI是回参考点工作方式。
5．回机床参考点是在AUTO模式下进行的。
6．机床锁住键可使数控机床各坐标轴不运动。
7．按下空运行键后，数控机床各坐标轴将不运动。
8．当数控车床失去对机床参考点记忆时，必须进行返回参考点操作。
9．数控机床回参考点的目的就是为了建立机床坐标系。
10．解除紧急停止状态后，数控机床需要重回机床参考点。
11．机床参考点就是机械原点。
12．输入程序时应先输入程序名。
13．程序名相同也可输入数控系统。
14．数控机床开机与关机的次序是一样的。
三、选择题1．法那科系统数控面板中替换键是。
A．ALTER B．INSERT C．OFFSET D．DELETE2．法那科系统数控面板中设置刀具参数的键是。
A．PROG B．POS C．OFFSET D．SYSTM3．法那科系统数控面板中AUTO是。
A．手动方式 B．回参考点方式 C．编辑方式 D．自动方式4．法那科系统数控面板中打开数控程序的按钮是。
A．PROG B．POS C．OFFSET D．SYSTM5．法那科系统数控面板中“HNDL”是。
A．手摇轮方式 B．手动方式 C．回参考点方式 D．自动工作方式6．以下按键为回参考点方式的是。
A．AUTO B．REF C．JOG D．MDI 7．“EDIT”键表示的工作方式是。
学期教学进度计划数控加工中心编程与操作总课时：293 理论课时：102 实训课时：191 授课：魏超周次理论课时授课内容实训项目实训课时备注第1周11 安全教育根据学校统一安排进行第2周2任务一：认识数控机床及其操作面板1、数控机床的分类72、FANUC系统操作面3、数控机床的组成2任务二：认识数控机床及其操作面板1、数控系统介绍2、数控系统面板功能介绍3、数控机床操作面板各功能按第3周2 任务一：数控机床的手动操作1、机床坐标系72、机床原点、机床参考点3、工件坐标系2 任务二：数控机床的手动操作1、数控机床安全操作规程2、建立工件坐标系3、与编程相关的安全操作第4周2 任务一：数控程序输入与编辑1、数控编程的定义72、数控编程的分类3、数控手工编程的内容与步骤2 任务二：数控程序输入与编辑1、数控铣床编程特点2、数控加工程序的格式3、数控系统常用功能、铣平面第5周2 任务一：平面槽铣削加工1、数控加工的概念72、数控加工的内容3、数控加工的特点2 任务二：平面槽铣削加工1、数控加工零件的选择要求2、数控加工的对象3、数控编程的规则、凸台编程第6周2 任务一：平面槽铣削加工1、绝对坐标与增量坐标指令72、常用编程指令含义3、简单凹编程2 任务二：平面槽铣削加工1、数控程序的开始与结束2、数控铣用刀柄3、编制平面槽加工程序第7周2任务一：平面铣削加工及基本操作检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2任务二：平面铣削加工及基本操作检测1、学生分组进行工件加工2、统一进行工件测量打分第8周2 任务一：外形轮廓铣削加工1、刀具补偿功能72、刀位点3、刀具半径补偿指令格式2 任务二：外形轮廓铣削加工1、刀具半径左补偿2、补偿值的存储3、凸台简单编程第9周 4 任务一：期末考试检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写3、学生分组进行工件加工4、统一进行工件测量打分第二学期第1周2 任务一：外形轮廓铣削加工1、刀具半径左、右补偿的选用72、刀具半径补偿注意事项3、刀具半径补偿的编程实例2 任务二：外形轮廓铣削加工1、刀具半径补偿的应用2、刀具半径补偿加工实例3、刀具半径补偿在工件外形轮第2周2 任务一：外形轮廓铣削加工1、槽类件刀具半径补偿过程72、槽类件刀具半径补偿的注意3、取消刀具半径补偿的方法2 任务二：外形轮廓铣削加工1、数控铣床常用刀具2、切削用量的选用3、刀具半径补偿编程第3周2 任务一：外形轮廓铣削加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2 任务二：外形轮廓铣削加工检测1、学生分组进行工件加工2、统一进行工件测量打分第4周2任务一：子程序编程与外形轮廓铣削加工1、子程序定义72、子程序的格式3、子程序的调用方法2任务二：子程序编程与外形轮廓铣削加工1、子程序的返回方法2、子程序分层加工3、子程序分层简单编程第5周2任务一：子程序编程与外形轮廓铣削加工1、子程序的特殊用法72、同平面相同轮廓工件的编程3、程序的优化2任务二：子程序编程与外形轮廓铣削加工1、子程序下刀方法的选择2、刀具半径补偿在子程序中的3、子程序应用实例第6周2任务一：子程序编程与外形轮廓铣削加工1、G90与G91模式的变换72、同平面相同轮廓工件的编程3、子程序编程实例2任务二：子程序编程与外形轮廓铣削加工1、使用子程序注意事项2、精加工余量的确定、铣床夹3、子程序综合编程应用第7周2任务一：子程序编程与外形轮廓铣削加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2任务二：子程序编程与外形轮廓铣削加工检测1、学生分组进行工件加工2、统一进行工件测量打分第8周2 任务一：组合件加工1、数控加工工艺的基本特点72、数控加工工艺分析的主要内3、组合件技术要求2 任务二：组合件加工1、数控铣床加工零件结构工艺2、轮廓最小圆弧对刀具选用的影响3、组合件一（凸件）编程第9周 4 任务一：期末考试检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写3、学生分组进行工件加工4、统一进行工件测量打分第三学期第1周2 任务一：组合件加工1、确定加工路线的原则72、轮廓铣削加工路线的确定3、组合件二（凹件）编程2 任务二：组合件加工1、轮廓铣削加工路线的确定2、顺逆铣的选用3、组合件综合编程第2周2 任务一：组合件加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2 任务二：组合件加工检测1、学生分组进行工件加工2、统一进行工件测量打分第3周2 任务一：极坐标系与局部坐标系1、极坐标编程指令及说明72、极坐标的应用3、局部坐标编程2任务二：比例缩放与坐标镜像任务三：坐标旋转编程1、比例缩放、坐标旋转2、坐标镜像3、坐标变换编程第4周2 任务一：钻、锪与铰孔加工1、固定循环72、固定循环指令3、孔加工固定循环动作、固定2 任务二：钻、锪与铰孔加工1、G98与G99指令方式2、G90与G91指令方式3、固定循环钻孔编程第5周2 任务一：镗孔与攻螺纹加工1、镗孔的关键技术72、螺纹的加工工艺3、固定循环镗孔编程2 任务二：镗孔与攻螺纹加工1、固定循环指令（综合）2、固定循环指令编程的注意事3、固定循环综合编程第6周2 任务一：孔类螺纹零件加工检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写2 任务二：孔类螺纹零件加工检测1、学生分组进行工件加工2、统一进行工件测量打分第7周2任务一：数控铣床/加工中心中级工综合练习（一）1、加工阶段的性质72、划分加工分段的目的3、安排加工顺序的原则2任务一：数控铣床/加工中心中级工综合练习（一）1、工序的定义2、工序的划分原则与方法3、中级工综合练习一第8周2任务二：数控铣床/加工中心中级工综合练习（二）1、数控加工工艺文件72、数控加工编程任务书3、数控加工工序卡2 任务二：数控铣床/加工中心中级1、数控加工刀具调整单、机床工综合练习（二）2、数控加工程序单3、中级工综合练习二第9周 4 任务一：结业考试检测1、学生分组进行试题工艺分析72、学生分组进行试题程序编写3、学生分组进行工件加工4、统一进行工件测量打分注：具体课程安排依据学校课程表安排，如有集体活动课程时间依次顺延并备注注明。
一、数控车床操作面板基本组成机床面板主要是用于控制机床运动和机床运行状态，以斯沃数控仿真软件数控车床FANUC-OiT 系统数控面板为例，整个面板一般由显示屏、系统操作键盘、机床操作键盘、急停按钮、进给倍率选择旋钮、主轴倍率选择旋钮、数控程序运行控制开关等多个部分组成。
下图2-2-11所示是斯沃数控仿真软件数控车床FANUC-OiT 系统数控面板。
图2-2-11 FANUC -OiT 系统面板 1、机床操作键盘按钮功能在机床的操作过程中，机床操作键盘的使用频率很高。
在机床操作键盘区域中，有很多常用的功能按钮，具体各按钮的功能见下表2-2-2。
各种方式均有各自的用途。
表2-2-2 机床操作键盘各按钮功能按钮图标 功能（自动方式）又叫AUTO 方式，进入自动加工模式（编辑方式）又叫EDIT 方式，用于直接通过操作面板输入数控程序和编辑程序（手动输入方式）又叫MDI 方式手动数据输入，用于直接通过操作面板输入数控程序和编辑程序。
（文件传输方式）又叫DNC 方式，用232电缆线连接PC 机和数控机床进行数控程序文件传输（回原点方式）又叫REF 方式，通过手动回机床参考点（手动进给方式）又叫JOG 方式，通过手动连续移动各轴。
（手动脉冲方式）又叫INC 方式，通过X 、Y 、Z 方向键进行增量进给（手轮进给方式） 又叫HAND 方式，通过手轮方式移动各轴（单步方式）自动模式和MDI 模式中，每按一次执行一条数控指令。
系统操作键盘机床操作键盘 显示屏急停按钮 编辑锁 主轴倍率选择 进给倍率选择（程序段跳过方式） 自动方式按下次键，跳过程序段开头带有“/”程序（可选择暂停方式）按下此键，自动方式下，遇有M00程序停止。
（程序重启动方式） 由于刀具破损等原因自动停止后，程序可以从指定的程序段重新启动。
（机床锁住方式）按下此键，机床各轴被锁住。
（空运行方式） 按下此键，机床各轴被锁住。
（循环停止方式） 程序运行停止，在数控程序运行中，按下此按钮停止程序运行。
数控车床编程操作【全】数控车床是数控机床中较常用的一种，用于生产精密零部件和模具等高要求的工件。
数控车床编程操作是数控车床加工的核心和关键，正确的编程操作可以提高生产效率和加工精度，降低加工成本，下面我们来详细介绍一下数控车床编程操作的流程和注意事项。
一、数控车床编程软件数控车床编程软件通常由计算机、数控操作系统、编程软件和与数控机床相连接的接口组成。
常见的数控车床编程软件有Mastercam、Powermill、UG等，这些软件都提供了图形化界面和代码编辑器，以便于用户进行编程操作。
二、数控车床编程前的准备工作在编写数控车床程序前，我们需要进行如下的准备工作：1.确定工件。
根据实际需求、工件尺寸和数量等要素，选择合适的加工工艺和数控车床类型。
2.制定加工方案。
确定工件形状、尺寸、数量、材质，并绘制加工工艺图，以便于后续的编程操作。
3.进行模拟加工。
根据加工工艺图，进行模拟加工操作，检查加工程序逻辑是否正确，以及加工的精度和效率是否满足要求。
4.编写程序文档。
编写加工程序文档，记录加工过程和参数，以便下次加工时使用。
三、数控车床编程操作流程数控车床编程操作主要分为以下几个步骤：1.启动数控车床编程软件，选择相应的数控机床类型和加工工艺。
2.打开绘制工艺图的软件，导出加工轨迹文件。
3.将导出的轨迹文件导入到数控车床编程软件中，根据加工工件的尺寸和形状，编辑加工程序。
4.在编写好的加工程序中，添加刀具半径补偿和坐标系变换等参数，以便数控车床能够正确执行加工程序。
5.编写完成后，需要进行模拟加工操作，以检查程序的逻辑和加工精度是否满足要求。
6.将编写好的程序上传到数控车床中进行加工操作。
7.在加工过程中，需要不断检查加工精度和加工时刀具磨损情况，并根据需要进行调整。
四、数控车床编程注意事项在进行数控车床编程操作时，需要注意以下几个要点：1.合理设置加工参数，包括刀具半径补偿、坐标系变换、加工速度和进给量等，以确保加工精度和效率。
《数控车床编程与加工》实训教案一、教学目标1. 理解数控车床的基本原理和结构。
2. 掌握数控车床的编程方法和技巧。
3. 学会使用数控车床进行加工操作。
4. 能够根据加工要求编写合适的数控程序。
二、教学内容1. 数控车床概述：介绍数控车床的定义、特点、分类和发展趋势。
2. 数控车床编程基础：讲解数控编程的基本概念、方法和步骤。
3. 数控车床编程实例：通过具体实例讲解数控编程的技巧和注意事项。
4. 数控车床操作：介绍数控车床的操作界面、功能和操作方法。
5. 数控车床加工实践：进行实际操作，掌握数控车床的加工技能。
三、教学方法1. 讲授法：讲解数控车床的基本原理、编程方法和操作技巧。
2. 演示法：通过实际操作演示数控车床的编程和加工过程。
3. 实践法：学生亲自动手进行数控车床的操作和加工实践。
4. 讨论法：学生分组讨论，分享学习心得和经验。
四、教学资源1. 数控车床设备：提供足够的数控车床设备供学生实践操作。
2. 教学软件：使用数控车床仿真软件进行编程和操作练习。
3. 教学课件：制作详细的课件，辅助讲解和展示教学内容。
4. 参考资料：提供相关的书籍、论文和网络资源，供学生自主学习。
五、教学评价1. 平时成绩：考察学生的出勤、课堂表现和作业完成情况。
2. 实践操作考核：评估学生在数控车床上的操作技能和加工质量。
3. 编程能力考核：评估学生编写数控程序的能力和正确性。
4. 综合能力评价：综合考虑学生的理论知识和实践能力，给予全面评价。
六、教学安排1. 课时：共计32课时，包括16课时理论教学和16课时实践教学。
2. 教学计划：第1-8课时：数控车床概述和编程基础讲解。
第9-16课时：数控车床编程实例分析和实践操作。
第17-24课时：数控车床操作演示和练习。
第25-32课时：数控车床加工实践和综合训练。
七、教学过程1. 课堂讲解：通过PPT课件，讲解数控车床的基本原理、编程方法和操作技巧。
2. 实践操作：学生在数控车床上进行实际操作，教师现场指导并进行演示。
数控编程与操作课程标准一、适用对象技工学校三年制数控技术应用专业学生。
二、课程性质本课程是一门传授数控车床编程与操作相关理论和技能知识的专业课。
本课程采用数控加工中的各种典型实例，讲解相关的工艺知识、编程知识及操作加工方法，来对数控编程与加工进行深入细致的讲解，内容涉及数控车床的编程、加工工艺及实训操作。
通过本课程的学习，学生能够独立完成中等复杂程度零件的数控程序编制及加工，并能获得数控车工国家职业技能中级证书。
在本课程讲授之前，学生应已修完以下课程：《机械制图》、《金属材料与热处理》、《公差配合与技术测量》、《车工工艺学》等课程并经过《初级车工实训》。
三、参考课时。
本课程总学时300学时，理论课100学时，数控车床操作实训200学时。
四、课程目标通过本课程的学习，学生学应掌握以下职业能力：1）能根据产品图样合理设计中等复杂程度零件的加工方案、编制加工工艺及相应的数控工艺文件；2）能熟练运用各种方法正确计算数控编程中相关基点、节点的坐标；3）掌握各种指令的含义、格式及用法，能合理运用固定循环指令等高级编程指令对复杂工件进行编程；熟练编写中等复杂程度零件的数控车加工程序。
4）能合理选用装夹方式、夹具、刀具，合理选用切削用量，能正确刃磨及修磨各种常用刀具；独立完成中等复杂程度零件的数控车加工。
5) 能根据加工方案，对加工流程进行技术管理。
能对工件进行质量和误差分析，并能提出相应的改进与预防措施；6）了解数控机床的结构及工作原理，能对数控机床进行一般性维护与保养。
7)了解数控专业新工艺、新技术的发展方向。
8）具备对具体学习、工作任务的理解和分析能力，具有一定的使用参考书、手册、图表、技术标准等技术资料的能力及自学能力。
9）具备勤劳诚信、爱岗敬业、吃苦耐劳、善于协作配合、善于沟通交流等职业素养与创新意识。
五、设计思路本课程依据国家职业技能标准《数控车工》及企业对数控加工人员岗位工作任务与职业能力要求设计课程内容，以典型零件的加工为载体，有机地融入理论知识与操作技能，教学内容设计成模块化项目，包括以下部分内容：模块一、数控机床的基本操作模块二、简单轴类零件的加工模块三、复杂轴类零件的加工模块四、套类零件的加工模块五、复杂零件的加工与中级技能鉴定在上述内容安排时充分考虑到技工学校学生的能力及学习习惯，采用小步化原则，以数控车床操作过程、数控车削加工工步为主线，按先分步后综合的方式组织教学内容。

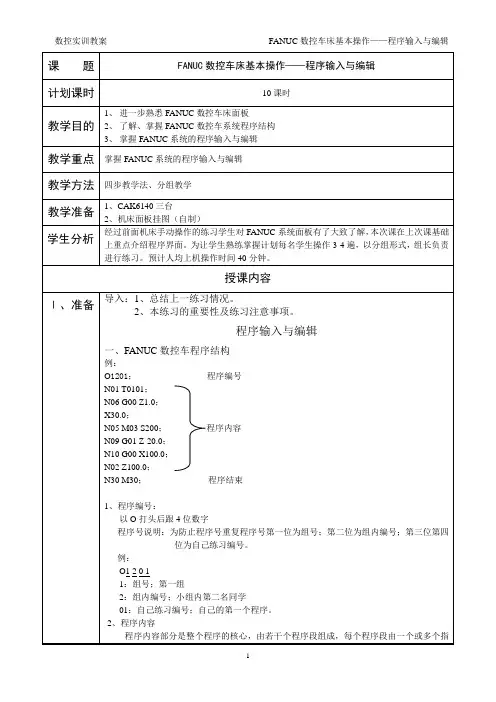

数控车床程序的编制及操作数控车床是一种将数字化程序与机械系统相结合的机床，它可以通过程序控制工件在旋转的工作台上实现各种加工操作。
数控车床的编制和操作是现代制造业中非常重要的一环，下面将详细介绍数控车床程序的编制及操作。
一、数控车床程序的编制1.确定工件的加工要求：首先需要明确工件的尺寸、形状、加工方式等基本要求。
2.设计加工工艺：根据工件的要求，设计出合适的加工工艺，包括加工顺序、刀具的选择和切削参数的设定等。
3.编写数控程序：根据设计好的加工工艺，将其转化为数控程序。
数控程序包括程序头、工件坐标系、刀具半径补偿、各种指令和参数等。
4.数控程序的调试：将编写好的数控程序加载到数控系统中，并进行调试，确保程序的正确性和可靠性。
二、数控车床程序的操作1.将数控程序加载到数控系统中：将编写好的数控程序上传到数控系统中，通常会使用USB、网络连接等方式进行传输。
2.设置加工工件坐标系：按照数控程序中设定的工件坐标系进行相应的参数设置，包括工件起点、刀库位置等。
3.安装刀具和夹具：根据加工工艺的要求，选择适当的刀具和夹具，并进行安装和调整。
4.开始加工：调试完毕后，可以开始加工了。
通常会将机床切换到自动模式，并按照数控程序的要求进行操作。
数控系统会自动控制工件的运动轨迹、刀具进给速度等。
5.监测加工过程：在加工过程中，需要时刻监测工件的加工情况，包括切削力、切削温度等。
可以通过控制面板上的显示和报警信息来监测和调整加工过程。
6.完成加工：当加工完成后，数控系统会自动结束加工，并将机床切换到手动模式。
此时可以将加工好的工件取出，并进行检查和质量评估。
三、常见问题及解决方法在数控车床程序的编制和操作过程中，可能会出现一些问题，常见的问题及解决方法如下：1.程序错误：在编写程序时可能会出现语法错误或逻辑错误。
可以通过调试程序来查找错误所在，并进行修正。
2.程序冲突：如果多个程序同时运行可能导致程序冲突。
可以通过调整程序执行顺序或增加程序之间的时间间隔来解决冲突。
《数控铣床/加工中心加工工艺与编程（第二版）习题册》参考答案模块一数控机床编程与操作基础任务一认识数控机床及其操作面板一、填空题1．刀库刀具自动交换装置2．钼丝钨钼合金丝3．铣削镗削4．选择机床操作AUTO5．程序编辑手轮进给方式DNC二、选择题三、判断题四、简答题1．数控系统的输入/输出装置接受加工程序等各种外来信息，由数控装置进行处理和分配，向驱动机构发出执行命令。
伺服系统根据数控装置输出信号，经放大转换后驱动执行电机，带动机床运动部件按约定的速度和位置进行运动。
2．日本的FANUC数控系统：FANUC 0-MD、FANUC 0i-MA；德国的SIEMENS数控系统：SIEMENS 802D/C/S 、SIEMENS 840D/C；中国的华中数控系统：HNC-21M；北京航天数控系统：CASNUC 2100；美国的A-B数控系统；日本的三菱数控系统。
3．按数控机床的主轴位置分为：卧式机床、立式机床；按数控机床的用途分：数控铣床、加工中心、数控车床、数控钻床；数控电火花成形机床、数控线切割机床、数控激光加工机床；数控磨床、数控镗床、数控钻床。
任务二数控机床的手动操作1．对刀2．X轴的正Y轴的正Z轴的正3．机械偏心式寻边器电子式寻边器机械式Z向对刀器机外对刀仪4．机床坐标系传递切削力的主轴轴线5．Y6．机床参考点和机床原点不重合二、选择题三、判断题四、简答题1．FANUC 0i-Mate-TC（1）选择模式按钮“HANDLE”；（2）按下“超程解除”按钮不松开，同时按下“RESET”键，消除报警画面；（3）不松开“超程解除”按钮，让机床朝超程的反向进给，退出超行程位置。
2．（1）手动返回参考点，注意机床返回参考点前工作台、主轴位置是否恰当。
（2）利用“HANDLE”“JOG”驱动机床时，注意进给倍率的位置。
（3）避免机床接近极限位置，以免超程。
五、计算题略。

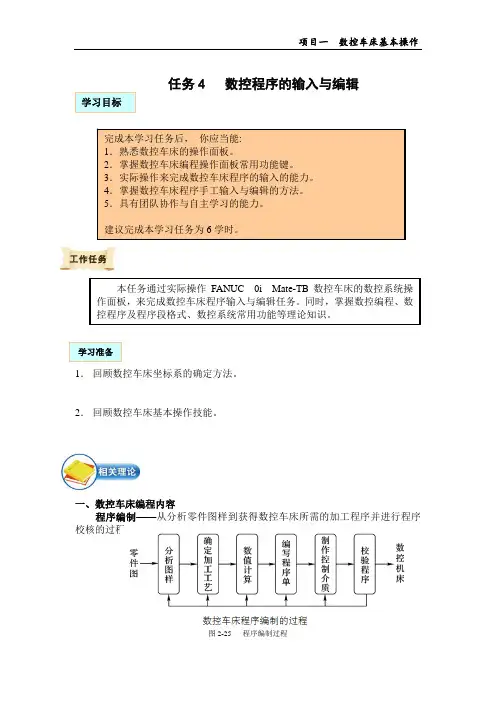

任务三数控程序输入与编辑一、填空题1．手工编程自动编程2．零件造型生成刀具轨迹后置处理生成加工程序3．1号4号4．模态指令非模态指令5．/6．尺寸功能字进给功能字刀具功能字辅助功能字三、判断题四、简答题1．（1）分析零件图样；（2）确定加工工艺；（3）数值计算；（4）编写加工程序单；（5）制作控制介质；（6）程序校验。
