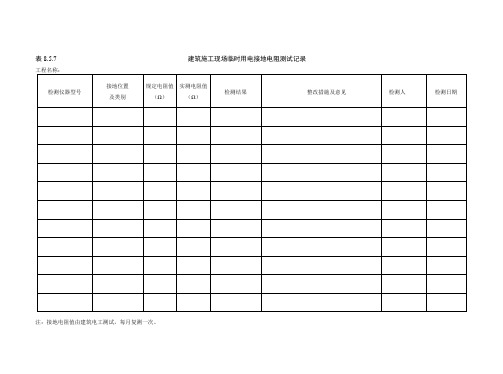

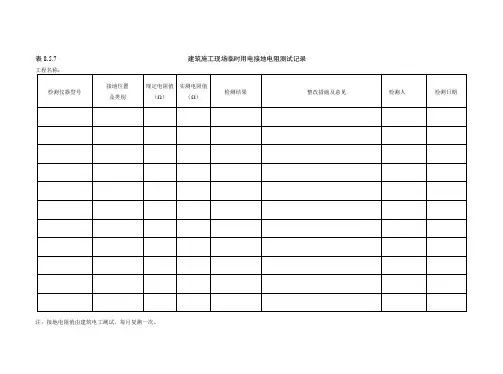

表8.5.7 建筑施工现场临时用电接地电阻测试记录
注：接地电阻值由建筑电工测试，每月复测一次。

表8.5.8 建筑施工现场临时用电绝缘电阻测试记录
注：绝缘电阻值由建筑电工测试，每月复测一次。

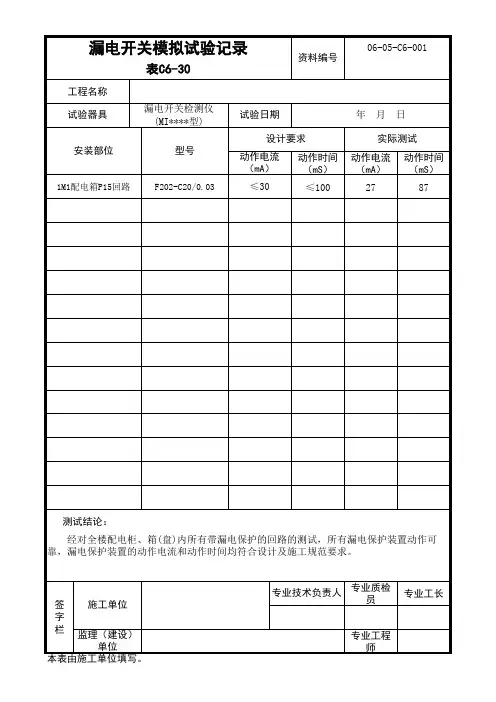

表8.5.9 建筑施工现场漏电保护器试跳记录工程名称：电箱编号：
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

注：电工安装、巡检、维修、拆除工作记录为建筑电工每日工作日志，巡检内容包括施工现场配电线路、配电室、分配电箱、开关箱以及用电设备的日常检查。

井下远方漏电试验管理规定为保证煤矿井下低压供电系统安全，规范矿井远方漏电试验方法，提高矿井安全供电管理水平，特制定井下（远方）漏电试验管理规定。

一、试验人员组织：每月由机电科组织此项工作，要求被试验单位维修工、瓦斯检查员、安监员各一人参加远方漏电试验。

二、试验器具标准1、按照试验电压不同准备对应试验电阻（127V用2KΩ10W 电阻，660V用11KΩ10W电阻，1140V用20KΩ10W电阻）。

2、穿戴合格的绝缘靴、绝缘手套，并使用合格电笔与工器具。

三、试验区域各变电所、采掘工作面总控、分控、最远端馈电开关、启动开关。

四、试验周期开关就地漏电试验每天一次，远方漏电试验每月试验一次。

五、试验类型：就地漏电试验，远方漏电试验。

六、试验步骤及方法：（一）就地漏电试验。

1、对于每条线路各低压馈电开关的试验，只需用开关本体试验按钮对检漏继电器进行试验即可，观察馈电开关是否跳闸，如立即跳闸，说明检漏器动作可靠。

变电所馈电开关每天定时试验,由配电工操作,并作记录。

采掘巷道的馈电开关每天试验一次，由维修工操作，并作记录。

2、对于启动开关的漏电保护试验，只需按操作电气设备程序操作，将保护器调整到漏试档位，按正常启动电机程序开机操作，如不能启动电机，且相似“无电”现象，说明漏电保护正常，处于闭锁状态；如发现能正常开动电机，说明保护器不起作用，必须立即进行维修处理。

（二）远方漏电试验。

1、试验程序：首先试验供电系统配电线路最远端低压馈电开关的漏电保护装置，合格后将本开关漏试功能调成关闭状态，然后按下最远端低压馈电开关试验按钮进行试验，观察上级配电点（或变电所）对应低压分馈电开关是否漏电跳闸，如立即跳闸，说明远方检漏动作可靠。

依此方法试验采掘巷道等变配电点（所），所有分支馈电开关。

如有越级跳闸现象或拒跳现象，必须查明原因处理解决。

2、试验方法：（1）对于没有选择性的附加直流电源法的检漏装置的供电系统，在供电系统的最远端用电设备的控制开关的负荷侧，按不同电压等级接入试验电阻，一段接在负荷侧一根电源线上，另一端接在接线室的接地螺栓上，盖上外盖后送电，观察馈电开关是否由于漏电跳闸，试验后拆除电阻。

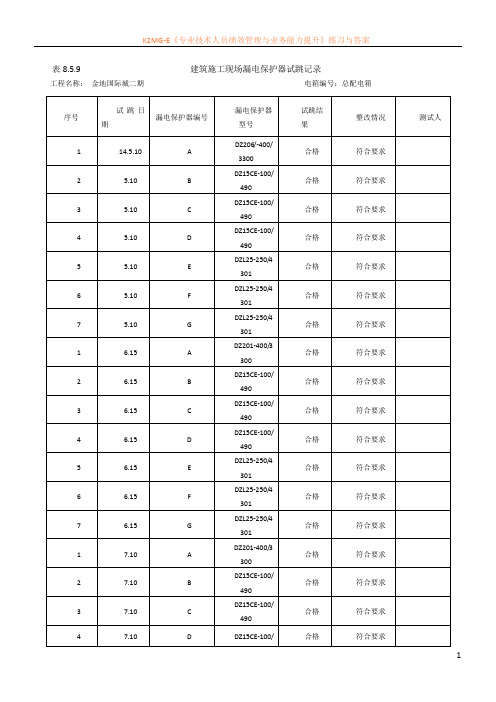

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：总配电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：1#电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：2#电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：3#电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：4#电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：5#电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：6#电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

表8.5.9 建筑施工现场漏电保护器试跳记录
工程名称：金地国际城二期电箱编号：7#电箱
注：漏电保护器试跳由建筑电工测试，依据JGJ 46-2005标准执行。

世上没有一件工作不辛苦，没有一处人事不复杂。

不要随意发脾气，谁都不欠你的。

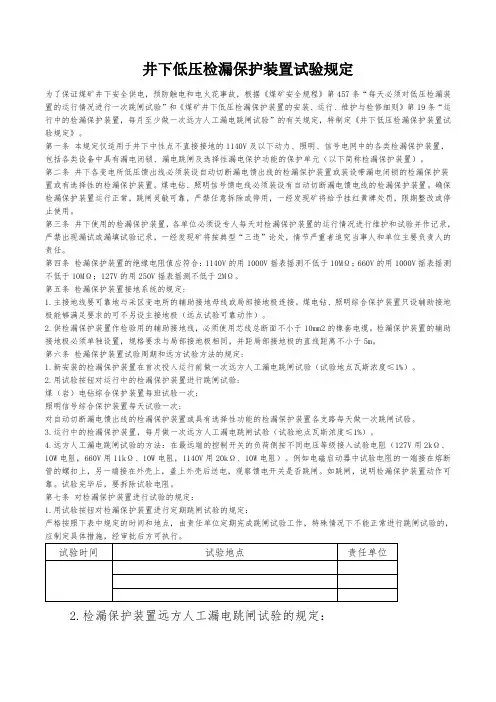

井下低压检漏保护装置试验规定为了保证煤矿井下安全供电，预防触电和电火花事故，根据《煤矿安全规程》第457条“每天必须对低压检漏装置的运行情况进行一次跳闸试验”和《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》第19条“运行中的检漏保护装置，每月至少做一次远方人工漏电跳闸试验”的有关规定，特制定《井下低压检漏保护装置试验规定》。

第一条本规定仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元（以下简称检漏保护装置）。

第二条井下各变电所低压馈出线必须装设自动切断漏电馈出线的检漏保护装置或装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。

煤电钻、照明信号馈电线必须装设有自动切断漏电馈电线的检漏保护装置。

确保检漏保护装置运行正常，跳闸灵敏可靠，严禁任意拆除或停用，一经发现矿将给予挂红黄牌处罚，限期整改或停止使用。

第三条井下使用的检漏保护装置，各单位必须设专人每天对检漏保护装置的运行情况进行维护和试验并作记录，严禁出现漏试或漏填试验记录，一经发现矿将按典型“三违”论处，情节严重者追究当事人和单位主要负责人的责任。

第四条检漏保护装置的绝缘电阻值应符合：1140V的用1000V摇表摇测不低于10MΩ；660V的用1000V摇表摇测不低于10MΩ；127V的用250V摇表摇测不低于2MΩ。

第五条检漏保护装置接地系统的规定:1.主接地线要可靠地与采区变电所的辅助接地母线或局部接地极连接。

煤电钻、照明综合保护装置只设辅助接地极能够满足要求的可不另设主接地极（远点试验可靠动作）。

2.供检漏保护装置作检验用的辅助接地线，必须使用芯线总断面不小于10mm2的橡套电缆。

检漏保护装置的辅助接地极必须单独设置，规格要求与局部接地极相同，并距局部接地极的直线距离不小于5m。

第六条检漏保护装置试验周期和远方试验方法的规定:1.新安装的检漏保护装置在首次投入运行前做一次远方人工漏电跳闸试验（试验地点瓦斯浓度≤1%）。

煤矿井下检漏保护装置和远方人工漏电跳闸试验的规定根据《煤矿安全规程》，《煤矿井下低压供电系统“三大保护”细则》相关规定，结合能源公司生产矿井，基建矿井存在有问题，为了保证矿井及人身安全，特制定煤矿井下检漏保护装置和远方人工漏电跳闸试验的规定。

一、凡井下使用的检漏保护装置，各矿井必须设专人进行维护、检修和整定，确保检漏保护装置正常运行。

二、凡井下使用检漏保护装置的防爆性能必须符合国标GB3836《爆炸性环境用防爆电气设备》的要求。

检漏保护装置的电气性能必须经国家煤矿安全监察局认可的检验单位检验合格。

三、井下各变电所的低压馈电线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。

选择性漏电保护装置必须配套使用（即总开关和所有分支开关必须都装设），带延时的总检漏保护装置不准单独使用。

四、煤（岩）电钻、照明信号馈电线上，必须装设自动切断漏电馈电线的检漏保护装置。

五、运行中的检漏保护装置性能必须可靠，严禁任意拆除或停用。

六、检漏保护装置在下井前必须作如下检查试验内容：1.仔细检查检漏保护装置的防爆性能；2.按厂家说明书所示线路核对检漏保护装置内部接线是否正确，连线是否良好，元件、导线等有无破损。

3.检查检漏保护装置绝缘电阻，其电阻值应符合：⑴1140V用1000V摇表测不低于10MΩ；⑵660V用1000V摇表测不低于10MΩ；⑶380V用500V摇表测不低于5MΩ；⑷127V用250V摇表测不低于2MΩ；⑸42V用250V摇表测不低于0.5MΩ；4.作交流工频耐压试验，历时1min而无击穿闪络现象；对于主电路以及规定接至主电路的控制电路和辅助电路，其工频耐压试验应符合下表规定。

主电路及接至主电路的控制电路和辅助电路的工频耐压值主电路额定电压U1（V）工频耐压试验电压值（交流有效值）（V）U1≤6060＜U1≤300 300＜U1≤660 660＜U1≤1200 1000 2000 2500 42005.测量各直流电源的电压值及执行继电器的运行电流值，其值应符合厂家规定；6.以上各项检查试验完成后，还应进行漏电动作电阻值、漏电动作时间、补偿效果的测定；带旁路的漏电保护应进行旁路动作电阻值、动作时间的测定；具有漏电闭锁功能的应闭锁电阻值，测量结果应符合规定要求；对于具有选择性漏电保护功能的各类检漏装置，在地面还要进行不少于两馈电开关的支路作配套试验，各支路都应轮流进行三次漏电试验，以检查漏电选择性的可靠性。

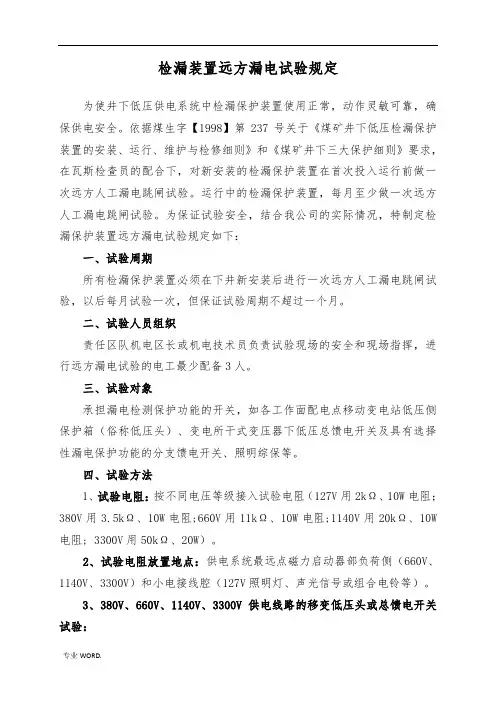

检漏装置远方漏电试验规定为使井下低压供电系统中检漏保护装置使用正常，动作灵敏可靠，确保供电安全。

依据煤生字【1998】第237号关于《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》和《煤矿井下三大保护细则》要求，在瓦斯检查员的配合下，对新安装的检漏保护装置在首次投入运行前做一次远方人工漏电跳闸试验。

运行中的检漏保护装置，每月至少做一次远方人工漏电跳闸试验。

为保证试验安全，结合我公司的实际情况，特制定检漏保护装置远方漏电试验规定如下：一、试验周期所有检漏保护装置必须在下井新安装后进行一次远方人工漏电跳闸试验，以后每月试验一次，但保证试验周期不超过一个月。

二、试验人员组织责任区队机电区长或机电技术员负责试验现场的安全和现场指挥，进行远方漏电试验的电工最少配备3人。

三、试验对象承担漏电检测保护功能的开关，如各工作面配电点移动变电站低压侧保护箱（俗称低压头）、变电所干式变压器下低压总馈电开关及具有选择性漏电保护功能的分支馈电开关、照明综保等。

四、试验方法1、试验电阻：按不同电压等级接入试验电阻（127V用2kΩ、10W电阻；380V用3.5kΩ、10W电阻;660V用11kΩ、10W电阻;1140V用20kΩ、10W 电阻; 3300V用50kΩ、20W）。

2、试验电阻放置地点：供电系统最远点磁力启动器部负荷侧（660V、1140V、3300V）和小电接线腔（127V照明灯、声光信号或组合电铃等）。

3、380V、660V、1140V、3300V供电线路的移变低压头或总馈电开关试验：①有分支馈电开关线路：分断最远端磁力启动器，分断分支馈电开关，打开最远端磁力启动器门，先将漏电闭锁电路解除，将试验电阻一端接在负荷侧其中一相的线柱上，另一端接在地线线柱上，然后将门关闭，拧紧各部位螺拴。

先合上分支馈电开关，再合磁力启动器，移变低压头或总馈电开关应立即跳闸，报漏电故障，若不跳闸应立即分断磁力启动器，查明原因进行处理。

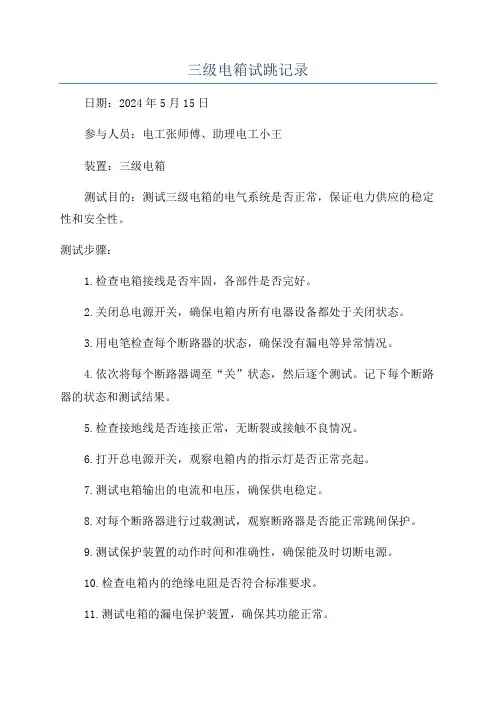

三级电箱试跳记录日期：2024年5月15日参与人员：电工张师傅、助理电工小王装置：三级电箱测试目的：测试三级电箱的电气系统是否正常，保证电力供应的稳定性和安全性。

测试步骤：1.检查电箱接线是否牢固，各部件是否完好。

2.关闭总电源开关，确保电箱内所有电器设备都处于关闭状态。

3.用电笔检查每个断路器的状态，确保没有漏电等异常情况。

4.依次将每个断路器调至“关”状态，然后逐个测试。

记下每个断路器的状态和测试结果。

5.检查接地线是否连接正常，无断裂或接触不良情况。

6.打开总电源开关，观察电箱内的指示灯是否正常亮起。

7.测试电箱输出的电流和电压，确保供电稳定。

8.对每个断路器进行过载测试，观察断路器是否能正常跳闸保护。

9.测试保护装置的动作时间和准确性，确保能及时切断电源。

10.检查电箱内的绝缘电阻是否符合标准要求。

11.测试电箱的漏电保护装置，确保其功能正常。

测试结果：1.电箱接线良好，各部件完好无损。

2.电箱内所有电器设备均已关闭。

3.各断路器状态良好，无漏电等异常情况。

4.每个断路器均通过测试，跳闸保护正常。

5.接地线连接良好，无断裂或接触不良情况。

6.总电源开关打开后，指示灯正常亮起。

7.电箱输出的电流和电压稳定。

8.断路器过载测试正常，能够及时跳闸保护。

9.保护装置动作时间准确，能及时切断电源。

10.电箱绝缘电阻符合标准要求。

11.漏电保护装置功能正常。

综合分析：三级电箱的电气系统正常，各部件完好，运行稳定。

保护装置工作正常，能及时切断电源，确保供电安全。

接地线连接良好，能有效地排除漏电等安全隐患。

整体来看，三级电箱通过了测试，符合要求。

结论：经过测试，三级电箱的电气系统正常，运行稳定，各项保护装置工作正常。

供电安全可靠，符合使用要求。

建议定期对电箱进行检查和测试，保证其运行稳定和安全。
