远方漏电试验

$
远方漏电试验标准
1、新安装及运行中的低馈（综保），在瓦斯检查员的配合下每月至少做一次远方人工漏电跳闸试验；
2、有选择性的检漏保护装置做远方人工漏电跳闸试验时，总检漏保护装置应在分支开关断开后在分支开关入口处做人工漏电跳闸试验，其余分路开关应分别做一次远方人工漏电跳闸试验。

3、试验方法是：在最远端的控制开关的负荷侧按不同电压等级接入试验电阻（127V用2KΩ、10W电阻，660V用 111K Ω、10W电阻，1140V用20KΩ、10W 阻）。

例如电磁起动器中试验电阻的一端接在熔断管的螺扣上，另一端接在外壳上，盖上外盖后送电，观察馈电开关是否跳闸。

如跳闸，说明检漏保护装置动作可靠。

试验完毕后，要拆除试验电阻。

机电科
&
2014年10月30日。

远方漏电试验制度背景漏电是电气设备和用电设备工作过程中易出现的一种故障现象。

能够检测和排除电气设备中漏电故障对保障人员的生命安全和设备的正常运行起着至关重要的作用。

而远方漏电试验则是一种重要的检测手段。

远方漏电试验远方漏电试验是指在不拆卸电气设备的前提下，以额定电压的方式对设备中的漏电进行检测，以评估设备的运行状态是否正常。

其主要依据是通过对设备中漏电电流的检测，判断设备中存在的漏电情况。

制度建设远方漏电试验制度的建设是保障电气设备和用电设备正常工作、预防事故的重要环节。

制定制度时需要根据电气设备的类型、所处的环境、使用的条件以及设备的技术状态等多方面因素进行考虑。

制度要求制度应当对远方漏电试验的实施进行规范和明确。

具体而言，制度要求包括但不限于以下几个方面：1.远方漏电试验的周期和方法。

周期根据电气设备类型、使用年限、工作环境等因素进行确定，一般为1-2年一次。

试验方法主要包括恒压法和恒流法两种。

2.远方漏电试验的人员和要求。

试验人员需要具备相关的电气技术和操作经验，并且应当经过专门的培训和考试。

同时，试验人员应当熟悉设备的技术参数和试验方法，能够正确分析判断试验结果。

3.远方漏电试验的设备和装备。

试验设备需要具备一定的精度和灵敏度，同时应当经过定期校验和维护。

试验装备需要符合国家相关标准和规定，并且应当能够保证试验的安全和可靠性。

制度实施制度的实施需要与企业的安全生产管理体系相结合。

具体而言，需要落实以下几项措施：1.制定具体的远方漏电试验计划。

该计划应当根据设备的实际情况进行制定，并且应当与设备的维护计划相结合。

2.组织人员进行试验。

试验人员应当按照制度要求进行试验，并且应当及时记录试验的结果和发现的问题。

3.分析试验结果。

试验结果应当进行科学分析，判断设备的运行状态是否正常，并且根据结果制定下一步的维护措施。

4.实施维护措施。

根据试验结果制定下一步的维护措施，及时进行维护和修理，保证设备的正常运行。

远方漏电试验技术措施概述远方漏电试验是电力行业中的一项重要试验，用于检测电力设备的漏电情况，以确保电力系统的安全运行。

本文将介绍远方漏电试验的技术措施，包括试验准备、试验步骤和安全注意事项。

试验准备1. 设备选择：选择合适的试验设备，包括漏电监测仪、接地电阻测试仪等。

这些设备需具备较高的精准度和灵敏度，以确保试验结果的准确性。

2. 安全措施：在进行试验前，确保试验设备和电力系统的接地情况良好，以提供安全的工作环境。

同时，检查试验设备的电源线路和连接线路，确保其符合电器安全标准。

试验步骤1. 装置接线：根据试验需要，将漏电监测仪和接地电阻测试仪等设备与试验设备进行正确的接线。

确保接线正确可靠，避免引入额外的干扰。

2. 设备准备：对试验设备进行必要的清洁和检查，确保其无损伤和正常工作状态。

同时，对试验设备的参数进行设置和调整，以满足试验需求。

3. 开始试验：打开试验设备的电源，确保设备正常运行。

根据试验要求，进行漏电试验并记录相关数据。

4. 数据分析：对试验过程中采集到的数据进行分析和处理，计算漏电电流和漏电率等指标，以评估电力设备的漏电情况。

5. 记录报告：将试验中的关键数据和分析结果整理成报告，保存备查。

报告中应包括试验设备的信息、试验过程的描述和分析结果，以及适当的建议和改进措施。

安全注意事项1. 试验期间应注意个人安全，必要时佩戴防护服和安全帽等防护装备。

2. 不得触碰试验设备和电力系统的裸露线缆和元件。

在操作过程中，应遵守相关安全操作规程和操作手册。

3. 试验期间，应特别注意电力设备的温升情况，及时发现和排除设备故障，以避免可能的事故和损害。

4. 对于试验设备和试验场地的安全隐患，应及时进行检查和处理，确保试验环境的安全性。

5. 在试验设备和电力系统停电、断电或故障时，应立即停止试验操作并采取相应的安全措施。

结论远方漏电试验是一项重要的电力设备检测手段，可以有效地评估电力系统的安全运行状态。

远方漏电试验及调整方法针对供电系统中电缆老化绝缘降低、人身触电、开关内部元器件烧毁、损坏、电缆意外挤伤或碰撞等现象导致漏电，为了使供电系统在出现上述现象时能及时、迅速、可靠得保护，需定期对馈电进行远方漏电试验。

一、试验原理目前,采用较多得两种方法：直流检测法、零序电流电压法.1、直流检测法就是我们采用较多得一种方法,如移变、馈电开关。

它得优点就是电路简单，设备造价低，使用可靠。

缺点就是不具备选择性,一个供电系统只能加装一个。

它们得工作原理都就是采用附加直流电源得方式进行漏电保护得，当检漏继电器接入电网时，直流电源便与电网、绝缘电阻构成直流电路,其回路就是：直流电源（＋）→大地→电网绝缘电阻→三相电抗器→零序电抗器→直流继电器线圈→电源(-）。

该回路得电流与电网总绝缘电阻值成反比,也就就是说,绝缘电阻值越高回路电流就越小,故可用回路电流得大小来表示电网总绝缘电阻值。

当电网绝缘电阻值下降到整定值时，直流继电器线圈就会吸合，切断供电电路,从而达到漏电保护目得。

2、零序电流电压法，如一水平变电所高开柜.零序电流电压法得优点:可以进行漏电选择,有效地切断有故障得一路；零序电流电压法得缺点:设备体积大、造价昂贵,由于技术不过关易造成误动作。

当电网绝缘电阻较高时，零序电流电压为零,电网绝缘电阻下降至整定值时或电网有接地故障时,电流互感器检测到零序电流与零序电压比较后产生得信号，经电路放大，使开关动作切断故障电源，从而达到漏电保护得作用。

二、试验方法1、移变保护整定为总开关,馈电保护整定为分开关，馈电分闸时按下漏试按钮,显示漏电值说明检测没有问题,阻值小说明本身接地极做得好。

2、将馈电开关合闸后，按下漏试按钮,馈电保护动作正常说明可以试验3、在配电点供电得最远端得真空磁力启动器中得负荷侧按电压等级接入试验电阻（660V用１1千欧1０W电阻,1１40Ｖ用20千欧1０W电阻，1２7V用２千欧１0W电阻）,接电阻时,试验电阻得一端接在真空接触器二次侧得一相螺栓上，另一端接在接地螺栓上,然后盖好外盖，送电。

远方漏电试验技术措施漏电是电力系统中常见的故障之一，在电力设备运行过程中，如果发生漏电，可能会对人身安全和设备运行造成严重的影响。

为确保电力设备的可靠运行，各种漏电试验技术被广泛应用于电力系统中。

本文将介绍远方漏电试验技术的相关措施。

1. 试验理论和原理远方漏电试验是一种检测电力设备绝缘状况的方法。

它通过将高压电源的一相供电于设备绝缘点，同时将另外两相置于地面，观察电流的变化情况，来判断设备的绝缘是否存在漏电。

试验的主要原理是利用电流的不平衡，来发现和判断漏电的存在。

2. 试验设备和工具进行远方漏电试验需要特定的试验设备和工具，包括高压电源、电流变压器、试验仪器等。

高压电源用于给设备提供相应的高压电源，电流变压器用于测量电流变化情况，试验仪器用于记录和分析试验数据。

3. 实施步骤（1）确定试验项目：根据需要进行远方漏电试验的设备类型和要求，确定试验项目并编制试验方案。

（2）准备试验设备和工具：根据试验方案，准备相应的试验设备和工具，并进行检查和测试，确保正常工作。

（3）组织试验人员：指定专业的试验人员进行试验操作，并确保其熟悉试验设备和工具的使用。

（4）试验前准备：检查设备的绝缘状态，确保即将进行试验的设备无故障可操作。

（5）试验操作：按照试验方案的要求，操作高压电源，给设备提供高压电源，同时将另外两相置于地面，并观察电流的变化情况。

（6）试验记录和数据分析：在试验过程中，使用试验仪器记录试验数据，并进行后续的数据分析和处理。

（7）试验总结和报告：在试验完成后，根据试验数据和观察结果，编写试验总结和报告，并形成相关资料备份。

4. 安全措施在进行远方漏电试验时，必须严格遵守安全操作规程，采取相应的安全措施，以确保试验的安全进行。

包括但不限于以下几个方面：（1）试验人员必须穿戴合适的个人防护装备，包括绝缘手套、绝缘鞋等，以防止电流的直接接触。

（2）对试验设备和工具进行检查和测试，确保符合安全要求的使用状态。

三、试验方法和操作顺序:1、在试验前首先观察被试验开关的液晶屏上绝缘阻值显示是否正常，若设备或者线路存在漏电现象，必须首先处理漏电故障，待线路绝缘恢复正常后方可进行试验。

2、检查绝缘正常后，应对被试验开关的做一次漏电试验，保证检漏装置可靠动作，并做记录。

若不能正常动作，必须查找原因，处理故障以保证被试验开关漏电试验可靠动作。

3、试验点及所属范围内通风必须正常，并经测量巷道风流中瓦斯浓度不得超过1%,否则不得试验。

4、在试验地点，必须有备用符合规定的消防器材，沙箱的沙量不少于0.2m M消防锹一把，灭火器(至少一台干粉灭火器)。

5、将试验结果报矿机电科，并做详细记录，见附表《煤矿井下馈电开关人工远方漏电试验记录样表》6、实验具体操作：(1)、在试验区准备一台开关，甩掉其自保点和漏电闭锁功能，并加装控制按钮将控制方式改为远控；(2)、将试验用开关的负荷侧任意一相串电阻后接在其内部接地端子上，串接电阻符合以下要求：127V：2kQ、10W 电阻；380V：3.5kQ、10W 电阻；660V：11kQ、10W 电阻；1140V：20kQ、10W 电阻。

（3）、试验用开关应按《煤矿安全规程》要求设置合格的局部接地极。

（4）、待试验开关改动完毕后要检查其防爆性能，确保完好防爆。

（5）、试验前检查试验点及所属范围内通风必须正常，并经瓦斯检查员测量瓦斯浓度，其浓度不得超过1%，否则不得试验。

（6）、试验：从所试验馈电或启动器负荷侧引出三相电源接至试验用开关电源侧。

按下试验用开关的远控启动按钮（短时释放，按压时间不超过1s），此时如馈电开关立即跳闸或者显示漏电闭锁，说明检漏器动作可靠。

若不能跳闸，先查找排除试验方式是否存在问题，然后可再做一次试验。

若依然不能跳闸，说明检漏器存在问题。

一、措施名称：井下远方漏电试验安全技术措施二、施工内容：试验井下馈电开关检漏继电器远方漏电是否动作灵敏可靠。

三、施工说明：依据《矿井机电管理规定》，每天必须对低压检漏装置的运行情况进行一次跳闸试验，执行每月一次的远方漏电试验制度，做好各种试验记录；对井下所用的馈电开关检漏继电器逐台进行一次远方人工漏电试验。

井下检漏保护装置远方漏电试验制度一、总则为了确保煤矿井下供电系统的安全可靠运行，防止因漏电故障造成的事故，提高供电系统的自动化管理水平，特制定本制度。

二、试验目的通过远方漏电试验，验证井下检漏保护装置的性能和可靠性，确保在发生漏电故障时，保护装置能够及时、准确地切断故障线路，保障煤矿井下供电系统的安全运行。

三、试验范围本制度适用于煤矿井下所有低压检漏保护装置的远方漏电试验。

四、试验周期1. 每月进行一次远方漏电试验。

2. 在以下情况下，应立即进行远方漏电试验：（1）检漏保护装置发生故障或更换后；（2）供电系统进行重大改造或检修后；（3）煤矿领导或安全监管部门要求时。

五、试验人员1. 试验人员应具备电气试验操作资格，熟悉矿井供电系统和检漏保护装置的工作原理及操作方法。

2. 试验人员应具备处理电气事故的能力，熟悉电气防灭火和触电事故的处理方法。

3. 试验人员应具备良好的沟通和协作能力，能够与其他岗位密切配合，确保试验的顺利进行。

六、试验准备1. 试验前，应检查试验设备是否完好，试验仪器是否校准。

2. 试验前，应确认试验范围内的人员已全部撤离，试验设备已断电并挂好警示牌。

3. 试验前，应与通风、调度等部门沟通，确保试验不影响矿井的通风和生产。

4. 试验前，应检查试验线路，确保线路连接正确、无破损。

七、试验步骤1. 试验人员按照停送电程序，切断试验设备的上级电源，并执行验电、放电程序。

2. 试验人员使用远方漏电试验装置，向检漏保护装置发送试验信号。

3. 观察检漏保护装置的反应，验证其是否能够正确动作。

4. 试验结束后，试验人员应拆除试验设备，恢复供电，并清理试验现场。

八、试验记录1. 试验人员应详细记录试验日期、试验设备名称、试验人员姓名、试验结果等。

2. 试验记录应存档保管，以便查阅和分析。

九、试验安全1. 试验人员应严格遵守安全操作规程，确保自身和他人的安全。

2. 试验过程中，试验人员应保持警惕，随时应对可能出现的安全隐患。

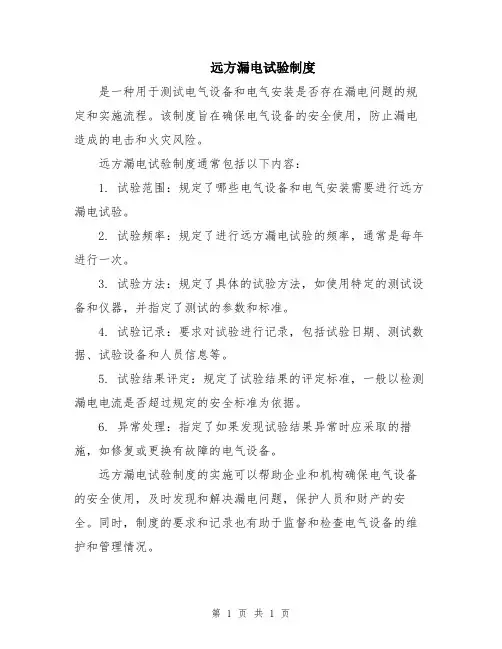

远方漏电试验制度
是一种用于测试电气设备和电气安装是否存在漏电问题的规定和实施流程。

该制度旨在确保电气设备的安全使用，防止漏电造成的电击和火灾风险。

远方漏电试验制度通常包括以下内容：
1. 试验范围：规定了哪些电气设备和电气安装需要进行远方漏电试验。

2. 试验频率：规定了进行远方漏电试验的频率，通常是每年进行一次。

3. 试验方法：规定了具体的试验方法，如使用特定的测试设备和仪器，并指定了测试的参数和标准。

4. 试验记录：要求对试验进行记录，包括试验日期、测试数据、试验设备和人员信息等。

5. 试验结果评定：规定了试验结果的评定标准，一般以检测漏电电流是否超过规定的安全标准为依据。

6. 异常处理：指定了如果发现试验结果异常时应采取的措施，如修复或更换有故障的电气设备。

远方漏电试验制度的实施可以帮助企业和机构确保电气设备的安全使用，及时发现和解决漏电问题，保护人员和财产的安全。

同时，制度的要求和记录也有助于监督和检查电气设备的维护和管理情况。

第 1 页共 1 页。

远方漏电试验制度1. 引言远方漏电试验制度是指为确保电气设备的安全运行，防止因电气设备漏电而引发事故，制定的一系列试验规程和制度。

本文将详细介绍远方漏电试验制度的背景、目的、试验要求、试验过程和试验结果分析，以及制度的管理与迭代。

2. 背景电气设备在运行过程中，由于种种原因可能会发生漏电现象，这不仅对设备本身的正常工作造成风险，还可能对人身安全、财产安全等造成严重威胁。

为此，远方漏电试验制度应运而生，为电气设备提供漏电试验的依据和方法。

3. 目的远方漏电试验制度的目的在于： - 确保电气设备的安全运行，减少由于漏电引发的事故； - 发现电气设备中存在的漏电问题，及时进行修复和改进； - 提高电气设备的可靠性和稳定性；4. 试验要求远方漏电试验制度对试验的要求主要包括以下几个方面：- 试验对象：各类电气设备，包括发电机、电动机、变压器等；- 试验标准：根据国家标准、行业标准或企业标准进行漏电试验； - 试验人员：应由经过专业培训的技术人员进行试验；- 试验设备：应配备专用的试验仪器和设备，确保试验的可靠性和准确性； - 试验环境：试验应在合适的环境条件下进行，如温度、湿度等。

5. 试验过程远方漏电试验包括试验前的准备工作、试验过程中的操作和控制，以及试验后的数据记录与分析。

具体的试验过程如下：### 5.1 试验前准备 - 确定试验对象，包括设备的型号、规格等信息； - 检查试验仪器的状态，确保正常运行； - 对试验环境进行检查，确保符合要求； - 确定试验的参数和方法。

5.2 试验操作和控制•连接试验仪器与试验对象，确保电气连接正确；•设置试验参数，如漏电电流阈值；•启动试验设备，并监控试验过程中的泄漏电流；•在试验过程中进行必要的操作和调整，确保试验安全进行。

5.3 试验后数据分析与记录•对试验过程中产生的数据进行分析，判断试验结果；•撰写试验报告，记录试验过程和结果；•对试验结果进行统计和分析，为改进和优化提供参考。

远方漏电试验制度范本一、试验目的及范围1.1 目的：本试验旨在验证电气设备的绝缘状况，以确保其正常运行和使用安全。

1.2 范围：适用于所有使用电气设备的场所，包括但不限于工业、商业、住宅、医疗等领域。

二、试验准备工作2.1 试验仪器和设备的准备：事先准备好漏电流测量仪、接地电阻测试仪、绝缘电阻测试仪等必要的试验设备，并确保其工作状态良好。

2.2 试验人员的要求：试验人员应经过相关培训，并具备一定的电气知识和安全意识，能够熟练操作试验设备。

2.3 试验场所的安全检查：确保试验场所的环境安全，检查电气线路是否完好，通风是否正常，地面是否干燥等。

2.4 试验样品的准备：按照相应的标准选取试验样品，并进行必要的清洁和维护，确保其准备就绪。

三、试验步骤3.1 试验前安全措施：试验人员应穿戴好必要的个人防护用品，如绝缘手套、绝缘鞋等，同时确认试验设备和线路的接地情况。

3.2 试验操作流程：（1）接地电阻测试：使用接地电阻测试仪对被测设备的接地电阻进行测量，记录测试结果。

（2）绝缘电阻测试：在断开电气设备电源的情况下，使用绝缘电阻测试仪对设备的绝缘电阻进行测量，记录测试结果。

（3）漏电流测试：接通电源后，使用漏电流测量仪对设备的漏电流进行测量，记录测试结果。

3.3 试验数据记录和分析：试验人员应将试验结果记录并进行分析，发现异常情况应及时采取相应的措施。

四、试验结果评定4.1 根据相关标准对试验结果进行评定，判断设备是否合格。

4.2 根据试验结果，将设备分为合格、不合格和待修复三类，并采取相应的措施。

五、试验报告编写5.1 试验报告的内容应包括试验样品的基本信息、试验操作过程、试验结果及评定、异常情况和解决方案等。

5.2 试验报告应客观、准确地记录试验过程和结果，并注明试验人员的姓名、日期等相关信息。

六、试验后处理6.1 试验人员应将试验设备和场所进行清理和整理，确保场所的安全和整洁。

6.2 不合格设备应及时进行维修、更换或报废，确保设备的正常使用。
