箱变选型手册

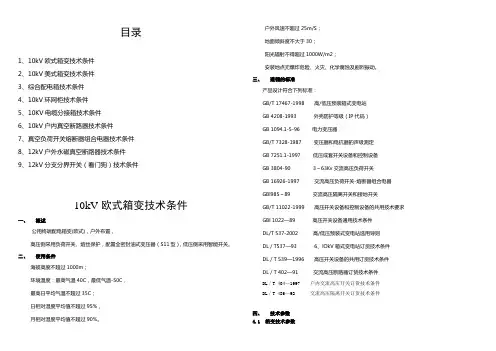

目录

1、10kV欧式箱变技术条件

2、10kV美式箱变技术条件

3、综合配电箱技术条件

4、10kV环网柜技术条件

5、10KV电缆分接箱技术条件

6、10kV户内真空断路器技术条件

7、真空负荷开关熔断器组合电器技术条件

8、12kV户外永磁真空断路器技术条件

9、12kV分支分界开关（看门狗）技术条件

10kV欧式箱变技术条件

一、 概述

公用终端配电箱变(欧式)，户外布臵，

高压侧采用负荷开关、熔丝保护，配臵全密封油式变压器（S11型），低压侧采用智能开关。

二、 使用条件

海拔高度不超过1000m；

环境温度：最高气温40C，最低气温-50C，

最高日平均气温不超过35C；

日相对湿度平均值不超过95%，

月相对湿度平均值不超过90%。

户外风速不超过25m/S；

地面倾斜度不大于30； 阳光辐射不得超过1000W/m2；

安装地点无爆炸危险、火灾、化学腐蚀及剧烈振动。

三、 遵循的标准

产品设计符合下列标准：

GB/T 17467-1998 高/低压预装箱式变电站

GB 4208-1993 外壳防护等级（IP代码）

GB 1094.1-5-96 电力变压器

GB/T 7328-1987 变压器和电抗器的声级测定

GB 7251.1-1997 低压成套开关设备和控制设备

GB 3804-90 3～63Kv交流高压负荷开关

GB 16926-1997 交流高压负荷开关-熔断器组合电器

GBl985～89 交流高压隔离开关和接地开关

GB/T 11022-1999 高压开关设备和控制设备的共用技术要求

GBl 1022—89 高压开关设备通用技术条件

DL/T 537-2002 高/低压预装式变电站选用导则

DL／T537—93 6、lOkV箱式变电站订货技术条件

设备选型计算书

边界条件：

工程容量50MW， 25台风力发电机组，容量2MW。新建一座110kV升压站，1台主变，容量50MVA，1回送出线路，长度30km。110kV、35kV均采用单母线接线方式；25台箱变，容量2MVA，箱变与风机采用单元接线方式。3回集电线路，长度分别6km（6台）、9km（10台）、24km（9台），采用电缆直埋敷设方式。

110kV变电站三相短路电流计算：

一、基本参数：

基准容量Sj=100MVA

基准电压Uj（kV） 0.725 36.75

115.5

基准电流Ij（kA） 79.637 1.571

0.5

1、系统：

系统短路电流40kA，线路长度30km。

𝑋系∗=1𝐼∗=1𝐼𝐼𝑗

=1400.5

=0.013

𝑋线∗=𝑋架×𝑆𝑗𝑈𝑗2×𝐿=0.4×100115.52×30=0.09

𝑋系统∗=𝑋系∗+𝑋线∗=0.013+0.09=0.103

2、风机：

风机额定电流1.7kA。

𝑋风机∗=1𝐼𝐼𝑗 =11.779.637 =46.845

3、主变：

容量50MVA，Ud%=10.5。

𝑋主变∗=𝑈𝑑%100×𝑆𝑗𝑆=10.5100×10050=0.21

4、箱变：

容量2MVA，Ud%=6.5。 𝑋箱变∗=𝑈𝑑%100×𝑆𝑗𝑆=6.5100×1002=3.25

5、线路：

X缆=0.12Ω/km（35kV电缆），X架=0.4Ω/km（架空线）。

三回集电线路长度分别为L1=6km；L2=9km；L3=24km。

𝑋𝐿∗=X缆×𝑆𝑗𝑈𝑗2=0.12×10036.752=0.009

回路1（6台风机）：

𝑋L1∗=16× 𝑋风机∗+𝑋箱变∗ +𝑋𝐿∗×L1=16× 46.845+3.25 +0.009×6=8.403

回路2（10台风机）：

𝑋L2∗=110× 𝑋风机∗+𝑋箱变∗ +𝑋𝐿∗×L2=110× 46.845+3.25 +0.009×9=5.091

低压箱变

典型方案手册

编制：韩学志

专业严谨 低压箱变典型方案手册 专注创新

目 录

前言...........................................................................................................................................1 1、低压箱变型号说明.............................................................................................................2 2、应用领域.............................................................................................................................2 3、采用标准.............................................................................................................................2 4、使用条件.............................................................................................................................3 5、箱变方案要素.....................................................................................................................3 6、箱体介绍.............................................................................................................................5 7、变压器选择.........................................................................................................................7 8、常规低压箱变系列.............................................................................................................8 8.1高压典型方案.............................................................................................................9 8.2低压典型方案...........................................................................................................10 8.3低压箱变参数配置对照表.......................................................................................14 8.4常规低压箱变介绍...................................................................................................16 8.4.1普通配电箱变................................................................................................16 8.4.2动力配电箱变................................................................................................16 8.4.3路灯箱变........................................................................................................17 9、铁路信号箱变...................................................................................................................17 10、风电升压箱变.................................................................................................................17 11、其他类型.........................................................................................................................17 12、箱变智能方案.................................................................................................................18 13、铜、铝排及铜芯线载流量表.........................................................................................19 14、参考资料.........................................................................................................................20

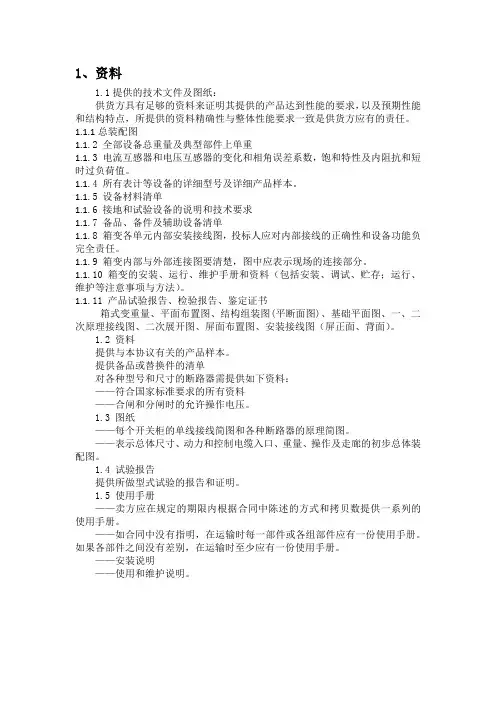

1、资料

1.1提供的技术文件及图纸：

供货方具有足够的资料来证明其提供的产品达到性能的要求，以及预期性能和结构特点，所提供的资料精确性与整体性能要求一致是供货方应有的责任。

1.1.1总装配图

1.1.2 全部设备总重量及典型部件上单重

1.1.3 电流互感器和电压互感器的变化和相角误差系数，饱和特性及内阻抗和短时过负荷值。

1.1.4 所有表计等设备的详细型号及详细产品样本。

1.1.5 设备材料清单

1.1.6 接地和试验设备的说明和技术要求

1.1.7 备品、备件及辅助设备清单

1.1.8 箱变各单元内部安装接线图，投标人应对内部接线的正确性和设备功能负完全责任。

1.1.9 箱变内部与外部连接图要清楚，图中应表示现场的连接部分。

1.1.10 箱变的安装、运行、维护手册和资料（包括安装、调试、贮存；运行、维护等注意事项与方法）。

1.1.11 产品试验报告、检验报告、鉴定证书

箱式变重量、平面布置图、结构组装图(平断面图)、基础平面图、一、二次原理接线图、二次展开图、屏面布置图、安装接线图（屏正面、背面）。

1.2 资料

提供与本协议有关的产品样本。

提供备品或替换件的清单

对各种型号和尺寸的断路器需提供如下资料：

——符合国家标准要求的所有资料

——合闸和分闸时的允许操作电压。

1.3 图纸

——每个开关柜的单线接线简图和各种断路器的原理简图。

——表示总体尺寸、动力和控制电缆入口、重量、操作及走廊的初步总体装配图。

1.4 试验报告

提供所做型式试验的报告和证明。

1.5 使用手册

——卖方应在规定的期限内根据合同中陈述的方式和拷贝数提供一系列的使用手册。

——如合同中没有指明，在运输时每一部件或各组部件应有一份使用手册。如果各部件之间没有差别，在运输时至少应有一份使用手册。

——安装说明

——使用和维护说明。
