广东轻工职业技术学院
项目学习报告
题目： PP与PA的共混
系：______ 轻化工程系______________________________
专 业：_____ 高分子材料加工技术______________________
班 级： 高分子092
姓 名： _____ __________________________
指导教师：
完成时间： 2011年7月3日 _____ __________________
致谢
一个星期的时间很快就过了好不容易将这篇报告写完，在报告的写作过程中遇到了无数的困难和障碍，都在同学和老师的帮助下度过了。尤其要感谢我的报告指导老师—李四红老师，他对我进行了无私的指导和帮助，默默的帮助进行报告的修改和改进。另外，在校图书馆查找资料的时候，图书馆的老师也给我提供了很多方面的支持与帮助。在此向帮助和指导过我的各位老师表示最衷心的感谢！感谢这篇报告所涉及到的各位学者。本文引用了数位学者的研究文献，如果没有各位学者的研究成果的帮助和启发，我将很难完成本篇报告的写作。感谢我的同学和朋友，在我写报告的过程中给予我了很多的素材，还在报告的撰写和排版过程中提供热情的帮助。由于我的学术水平有限，所写报告有不足之处，恳请各位老师和学友批评和指正！
摘 要: PP与PA的共混最主要是共混的方法,其讲述了PP与PA共混的所需的主要原料、各种助剂组分及配方, 并介绍了PP与PA共混的步骤制定与实施。并研究了不同的稳定剂对PP与PA共混的工艺和产品质量的影响，根据实践结果总结出PP与PA共混用料的最好配方, 讨论加工工艺、稳定剂、辅助稳定剂等助剂的作用。
PP共混改性配方大全
聚丙烯是目前用量最大的通用塑料之一，但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点,在一定程度上限制了其更广泛的应用。共混改性是PP增韧的最有效途径。它是利用组份之间的相容性或反应共混的原理,将两种或两种以上的聚合物与助剂在一定温度下进行机械共混，最终形成一种宏观上均匀，微观上相分离的新材料。通过对PP的共混故性,可以使其综合性能大大提高，从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表：
PP
接下来就是干货满满的具体改性配方和工艺啦！
1、PP/LDPE共混改性
配方
树脂PP100；相容剂PE—g-MAH5;LDPE20;润滑剂HSt0。3;
加工工艺
将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒，制成改性材料。挤出机料筒温度为:一段210℃，二段215℃，三段210℃;螺杆长径比为25：1;螺杆转速为120～160r/min。
性能 PP与PE共混,可改善PP的韧性，增大低温下落球冲击强度。按配方比例的共混材料的屈服应力13。6MPa;屈服应变率为12。3%，断裂应力为4。78MPa;断裂应变率为114。6％。
2、PP/HDPE共混改性
配方
树脂PP57.35；抗氧剂10760.2；HDPE40；PEPQ0.2；交联剂叔丁基过氧基异丙苯0。15;加工助剂硬脂酸镁0。1;填充剂硅灰石2；
加工工艺
在常温常压下，将各组分按配方比例在高速混合机中混合10min,然后采用双螺杆挤出机进行熔融共混,挤出造粒.挤出温度150-220℃,螺杆转速为300r/min，经切粒、干燥工序制得PP/HDPE共混改性材料.
性能
拉伸强度34。8MPa,悬臂梁冲击强度49。3J/m.该材料表面消光效果良好,可用于包装、日用品和建筑材料等领域。
聚丙烯（PP）改性的主要的几种方法
我们都知道，普通塑料往往有自己的特点和缺陷，当需要克服其缺陷时，我们往往是通过改
性来予以克的。
聚丙烯（PP）最然具有耐热、耐腐蚀，制品可用蒸汽消毒密度小、是最轻的通用塑料等突出
优点。但其也有耐低温冲击性差，较易老化等缺陷。而克服聚丙烯（PP）这些些缺陷，我们
也是通过改性的方式来改变聚丙烯（PP）塑料的性能，以达到生产应用的要求。通过改性的
聚丙烯（PP）得到的塑料我们称之为聚丙烯（PP）改性塑料。
聚丙烯（PP）改性塑料，顾名思义是基于聚丙烯原料对其性能和其他方面的一些改进，如增
强聚丙烯材料的冲击，拉伸强度，弹性等。聚丙烯塑料原料的具体改性可分为以下几类。
接枝改性
接枝改性是美国20世纪90年代初提出的，现已开发出相关产品。采用固相接枝法对
等规pp进行改性得到mpp，然后对mpp进行氯化即可获得mcpp固体粉状树脂。氯化改性后
的树脂附着力强，接伸模量提高，易于与其他树脂共混；而且由于改性使pp的结晶受到破
坏，极性增加，从而可溶于某些溶剂，制得不同浓度的mcpp溶液。
mpp的用途主要有四个方面。
一、是提高工程塑料的耐冲击性能。用mpp作相容剂，制得的pp与其他塑料的共混物
冲击强度提高2~3倍，可用作抗冲击壳体材料；
二、是exfer塑料公司开发的dexpro合金，即为聚酰胺和pp在相容剂存在下的合金，
现已商品化；
三、是用作热塑料粉末涂料，用于金属底材表面，起到防腐和抵抗化学药品的作用。日
本nozagl-giz牌号产品就是pp与尼龙的合金材料，具有较高的耐化学药品和耐油性能，尤
其是具有极佳的耐氯化钾性能三是提高pp填料的粘合性。mpp的引入可提高填料与pp的相
容性，改善复合材料的性能，提高材料的整体热稳定性和局部抗热能力；
四、是mpp也应用于自由基活性废料的固化。此外，mpp还可用于提高pp纤维的可染
色性和塑料制品的可装饰，制造可蒸煮的包装材料等。

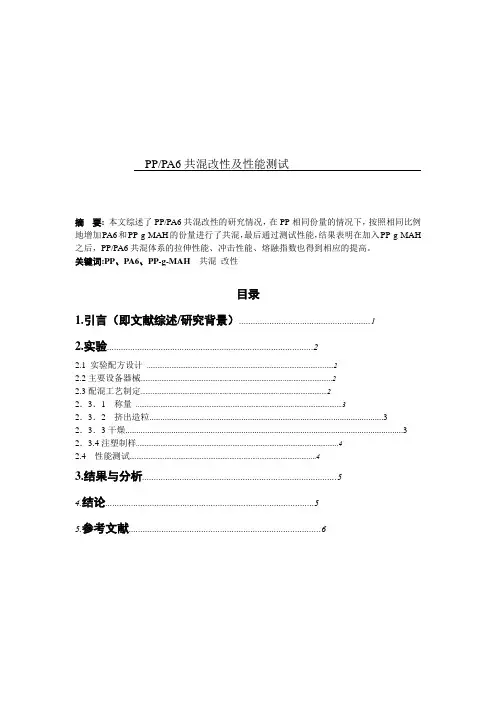

PP/PA6共混改性及性能测试
摘 要: 本文综述了PP/PA6共混改性的研究情况，在PP相同份量的情况下，按照相同比例地增加PA6和PP-g-MAH的份量进行了共混，最后通过测试性能，结果表明在加入PP-g-MAH之后，PP/PA6共混体系的拉伸性能、冲击性能、熔融指数也得到相应的提高。
关键词:PP、PA6、PP-g-MAH 共混 改性
目录
1.引言（即文献综述/研究背景）........................................................1
2.实验........................................................................................2
2.1 实验配方设计 ..........................................................................................................2
2.2主要设备器械.............................................................................................................2
2.3配混工艺制定..........................................................................................................2
2．3．1 称量 .....................................................................................................................3
