集成电路封装在电子学金字塔中的位置既是金字塔的尖顶又是金字塔的基座。说它同时处在这两种位置都有很充分的根据。从电子元器件（如晶体管）的密度这个角度上来说，IC代表了电子学的尖端。但是IC又是一个起始点，是一种基本结构单元，是组成我们生活中大多数电子系统的基础。同样，IC不仅仅是单块芯片或者基本电子结构，IC的种类千差万别（模拟电路、数字电路、射频电路、传感器等），因而对于封装的需求和要求也各不相同。本文对IC封装技术做了全面的回顾，以粗线条的方式介绍了制造这些不可缺少的封装结构时用到的各种材料和工艺。

虽然IC的物理结构、应用领域、I/O数量差异很大，但是IC封装的作用和功能却差别不大，封装的目的也相当的一致。作为“芯片的保护者”，封装起到了好几个作用，归纳起来主要有两个根本的功能：（1）保护芯片，使其免受物理损伤；（2）重新分布I/O，获得更易于在装配中处理的引脚节距。封装还有其他一些次要的作用，比如提供一种更易于标准化的结构，为芯片提供散热通路，使芯片避免产生α粒子造成的软错误，以及提供一种更方便于测试和老化试验的结构。封装还能用于多个IC的互连。可以使用引线键合技术等标准的互连技术来直接进行互连。或者也可用封装提供的互连通路，如混合封装技术、多芯片组件（MCM）、系统级封装（SiP）以及更广泛的系统体积小型化和互连(VSMI)概念所包含的其他方法中使用的互连通路，来间接地进行互连。

随着微电子机械系统(MEMS)器件和片上实验室（lab-on-chip）器件的不断发展，封装起到了更多的作用：如限制芯片与外界的接触、满足压差的要求以及满足化学和大气环境的要求。人们还日益关注并积极投身于光电子封装的研究，以满足这一重要领域不断发展的要求。最近几年人们对IC封装的重要性和不断增加的功能的看法发生了很大的转变，IC封装已经成为了和IC本身一样重要的一个领域。这是因为在很多情况下，IC的性能受到IC封装的制约，因此，人们越来越注重发展IC封装技术以迎接新的挑战。

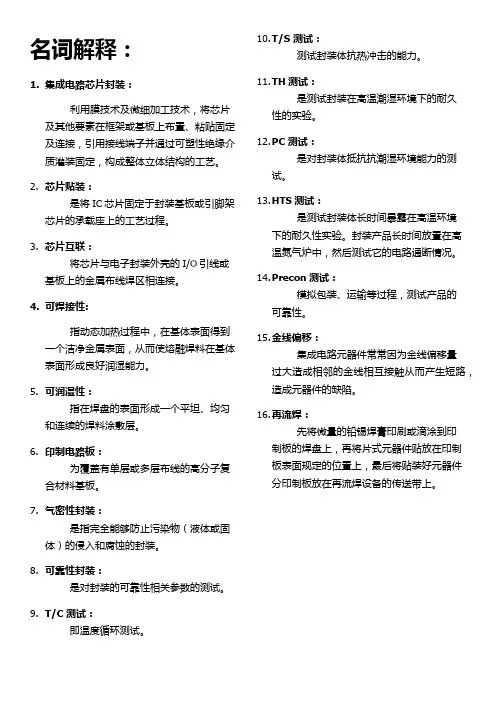

名词解释：

1. 集成电路芯片封装：

利用膜技术及微细加工技术，将芯片及其他要素在框架或基板上布置、粘贴固定及连接，引用接线端子并通过可塑性绝缘介质灌装固定，构成整体立体结构的工艺。

2. 芯片贴装：

是将IC芯片固定于封装基板或引脚架芯片的承载座上的工艺过程。

3. 芯片互联：

将芯片与电子封装外壳的I/O引线或基板上的金属布线焊区相连接。

4. 可焊接性:

指动态加热过程中，在基体表面得到一个洁净金属表面，从而使熔融焊料在基体表面形成良好润湿能力。

5. 可润湿性：

指在焊盘的表面形成一个平坦、均匀和连续的焊料涂敷层。

6. 印制电路板：

为覆盖有单层或多层布线的高分子复合材料基板。

7. 气密性封装：

是指完全能够防止污染物（液体或固体）的侵入和腐蚀的封装。

8. 可靠性封装：

是对封装的可靠性相关参数的测试。

9. T/C测试：

即温度循环测试。 10. T/S 测试：

测试封装体抗热冲击的能力。

11. TH测试：

是测试封装在高温潮湿环境下的耐久性的实验。

12. PC测试：

是对封装体抵抗抗潮湿环境能力的测试。

13. HTS测试：

是测试封装体长时间暴露在高温环境下的耐久性实验。封装产品长时间放置在高温氮气炉中，然后测试它的电路通断情况。

14. Precon测试：

模拟包装、运输等过程，测试产品的可靠性。

15. 金线偏移：

集成电路元器件常常因为金线偏移量过大造成相邻的金线相互接触从而产生短路，造成元器件的缺陷。

16. 再流焊：

先将微量的铅锡焊膏印刷或滴涂到印制板的焊盘上，再将片式元器件贴放在印制板表面规定的位置上，最后将贴装好元器件分印制板放在再流焊设备的传送带上。

集成电路封装概述

半导体器件有许多封装型式，从DIP、SOP、QPF、PGA、BGA到CSP再到SIP，技术指标一代比一代先进，这些都是前人根据当时的组装技术和市场需求而研制的。总体说来，它大概有三次重大的革新：第一次是在上世纪80年代从引脚插入式封装到表面贴片封装，极大地提高了印刷电路板上的组装密度；第二次是在上世纪90 年代球型矩正封装的出现，它不但满足了市场高引脚的需求，而且大大地改善了半导体器件的性能；晶片级封装、系统封装、芯片级封装是现在第三次革新的产物，其目的就是将封装减到最小。每一种封装都有其独特的地方，即其优点和不足之处，而所用的封装材料，封装设备，封装技术

根据其需要而有所不同。驱动半导体封装形式不断发展的动力是其价格和性能。电子产品是由半导体器件（集成电路和分立器件）、印刷线路板、导线、整机框架、外壳及显示等部分组成，其中集成电路是用来处理和控制信号，分立器件通常是信号放大，印刷线路板和导线是用来连接信号，整机框架外壳是起支撑和保护作用，显示部分是作为与人沟通的接口。所以说半导体器件是电子产品的主要和重要组成部分，在电子工业有“ 工业之米”的美称。

半导体组装技术（Assembly technology）的提高主要体现在它的封装型式（Package）不断发展。通常所指的组装（Assembly）可定义为：利用膜技术及微细连接技术将半导体芯片（chip） 和框架（Lead-Frame）或基板（Substrate）或塑料薄片（Film）或印刷线路板中的导体部分连接以便引出接线引脚，并通过可塑性绝缘介质灌封固定，构成整体立体结构的工艺技术。它具有电路连接，物理支撑和保护，外场屏蔽，应力缓冲，散热，尺寸过度和标准化的作用。从三极管时代的插入式封装以及20世纪80年代的表面贴装式封装，发展到现在的模块封装，系统封装等等，前人已经研究出很多封装形式，每一种新封装形式都有可能要用到新材料，新工艺或新设备。

集成电路封装标准

集成电路封装标准

1、BGA(ball grid array)

球形触点陈列，表面贴装型封装之一。在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。也称为凸点陈列载体(PAC)。引脚可超过200，是多引脚LSI 用的一种封装。封装本体也可做得比QFP(四侧引脚扁平封装)小。例如，引脚中心距为1.5mm 的360 引脚

BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。而且BGA 不用担心QFP 那样的引脚变形问题。该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有

可能在个人计算机中普及。最初，BGA 的引脚(凸点)中心距为1.5mm，引脚数为225。现在也有一些LSI 厂家正在开发500 引脚的BGA。 BGA 的问题是回流焊后的外观检查。现在尚不清楚是否有效的外观检查方法。有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为

GPAC(见OMPAC 和GPAC)。

2、BQFP(quad flat package with bumper)

带缓冲垫的四侧引脚扁平封装。QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。

3、碰焊PGA(butt joint pin grid array) 表面贴装型PGA 的别称(见表面贴装型PGA)。

4、C－(ceramic)

表示陶瓷封装的记号。例如，CDIP 表示的是陶瓷DIP。是在实际中经常使用的记号。 5、Cerdip
