钢筋计算案例

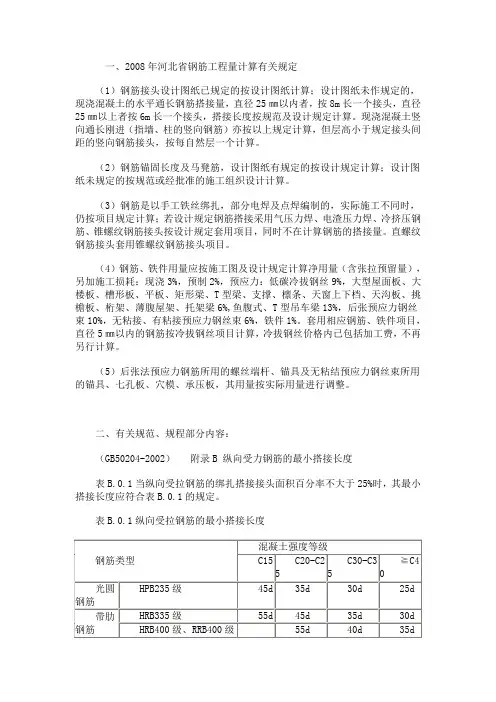

一、2008年河北省钢筋工程量计算有关规定

（1）钢筋接头设计图纸已规定的按设计图纸计算；设计图纸未作规定的，现浇混凝土的水平通长钢筋搭接量，直径25㎜以内者，按8m长一个接头，直径25㎜以上者按6m长一个接头，搭接长度按规范及设计规定计算。现浇混凝土竖向通长刚进（指墙、柱的竖向钢筋）亦按以上规定计算，但层高小于规定接头间距的竖向钢筋接头，按每自然层一个计算。

（2）钢筋锚固长度及马凳筋，设计图纸有规定的按设计规定计算；设计图纸未规定的按规范或经批准的施工组织设计计算。

（3）钢筋是以手工铁丝绑扎，部分电焊及点焊编制的，实际施工不同时，仍按项目规定计算；若设计规定钢筋搭接采用气压力焊、电渣压力焊、冷挤压钢筋、锥螺纹钢筋接头按设计规定套用项目，同时不在计算钢筋的搭接量。直螺纹钢筋接头套用锥螺纹钢筋接头项目。

（4）钢筋、铁件用量应按施工图及设计规定计算净用量（含张拉预留量），另加施工损耗：现浇3%，预制2%，预应力：低碳冷拔钢丝9%，大型屋面板、大楼板、槽形板、平板、矩形梁、T型梁、支撑、檩条、天窗上下档、天沟板、挑檐板、桁架、薄腹屋架、托架梁6%,鱼腹式、T型吊车梁13%，后张预应力钢丝束10%，无粘接、有粘接预应力钢丝束6%，铁件1%。套用相应钢筋、铁件项目，直径5㎜以内的钢筋按冷拔钢丝项目计算，冷拔钢丝价格内已包括加工费，不再另行计算。

（5）后张法预应力钢筋所用的螺丝端杆、锚具及无粘结预应力钢丝束所用的锚具、七孔板、穴模、承压板，其用量按实际用量进行调整。

二、有关规范、规程部分内容：

（GB50204-2002） 附录B 纵向受力钢筋的最小搭接长度

表B.0.1当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25%时，其最小搭接长度应符合表B.0.1的规定。

表B.0.1纵向受拉钢筋的最小搭接长度

钢筋类型 混凝土强度等级

C15 C20-C25 C30-C35 ≧C40

光圆钢筋 HPB235级 45d 35d 30d 25d

钢筋重量及钢筋计算公式

钢筋计算公式

钢筋抽样常用公式

钢筋算量基本方法小结

一、梁

（1） 框架梁

一、首跨钢筋的计算

1、上部贯通筋

上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值

2、端支座负筋

端支座负筋长度：第一排为Ln/3＋端支座锚固值；

第二排为Ln/4＋端支座锚固值

3、下部钢筋

下部钢筋长度＝净跨长＋左右支座锚固值

以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：

支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }

4、腰筋 构造钢筋：构造钢筋长度＝净跨长＋2×15d

抗扭钢筋：算法同贯通钢筋

5、拉筋

拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d

拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

6、箍筋

箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d

箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1

注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

7、吊筋

吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°

≤800mm 夹角=45° 二、中间跨钢筋的计算

框架结构钢筋配料计算案例分析

一、平法识图

国家建筑标准设计图集03G101-1

混凝土结构施工图平面整体表示方法制图规则和构造详图

（现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构）

1、框架柱

1）柱编号

柱类型 代号 序号

框架柱 KZ xx

框支柱 KZZ

xx

芯柱 XZ xx

梁上柱 LZ xx

剪力墙上柱 QZ xx

框架柱：在框架结构中主要承受竖向压力；将来自框架梁的荷载向下传输，是框架结构中承力最大构件。

框支柱：出现在框架结构向剪力墙结构转换层，柱的上层变为剪力墙时该柱定义为框支柱；

芯柱：它不是一根独立的柱子，在建筑外表是看不到的，隐藏在柱内。当柱截面较大时，由设计人员计算柱的承力情况，当外侧一圈钢筋不能满足承力要求时，在柱中再设置一圈纵筋。由柱内内侧钢筋围成的柱称之为芯柱；

梁上柱：柱的生根不在基础而在梁上的柱称之为梁上柱。主要出现在建筑物上下结构或建筑布局发生变化时；

墙上柱：柱的生根不在基础而在墙上的柱称之为墙上柱。同样，主要还是出现在建筑物上下结构或建筑布局发生变化时。

2）注写柱钢筋方式：两种：框架柱列表注写方式--03G101－1P10；框架柱截面注写方式--03G101－1P11

3）柱钢筋计算：柱所在位置不同钢筋节点构造也不同

与基础的连接----基础插筋

中间层钢筋的连接-----主要注意连接形式

顶层的钢筋锚固-----要根据柱子所在位置不同区分柱子类型（边、角、中柱） ①柱子基础插筋长度：a+h1+hn/3

a:弯折长度：按图集进行判断/按图纸标注长度

h1:基础厚-底部保护层厚度

hn:层净高，层高-楼层框架梁高。

②-1层柱子纵筋长度： -1层层高-Hn/3+1层Hn/3+（搭接长度LlE ）

如果出现多层地下室，只有基础层顶面和首层顶面非连接区是1/3hn，其余均为（1/6净高、500、柱截面长边）取大值

③首层柱子纵筋长度：首层层高-首层Hn/3+max(Hn/6，hc，500)+（搭接长度LlE ）

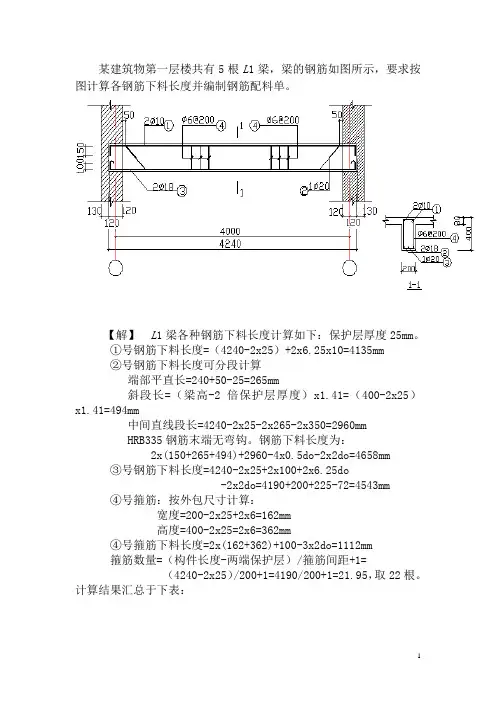

1 某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。

【解】 L1梁各种钢筋下料长度计算如下：保护层厚度25mm。

①号钢筋下料长度=（4240-2x25）+2x6.25x10=4135mm

②号钢筋下料长度可分段计算

端部平直长=240+50-25=265mm

斜段长=（梁高-2倍保护层厚度）x1.41=（400-2x25）x1.41=494mm

中间直线段长=4240-2x25-2x265-2x350=2960mm

HRB335钢筋末端无弯钩。钢筋下料长度为：

2x(150+265+494)+2960-4x0.5do-2x2do=4658mm

③号钢筋下料长度=4240-2x25+2x100+2x6.25do

-2x2do=4190+200+225-72=4543mm

④号箍筋：按外包尺寸计算：

宽度=200-2x25+2x6=162mm

高度=400-2x25=2x6=362mm

④号箍筋下料长度=2x(162+362)+100-3x2do=1112mm

箍筋数量=（构件长度-两端保护层）/箍筋间距+1=

（4240-2x25）/200+1=4190/200+1=21.95，取22根。

计算结果汇总于下表：

2 钢 筋 配 料 单
