CATIA汽车线束设计

汽车线束设计及线束用原材料汽车线束是汽车电路的网络主体，没有线束也就不存在汽车电路。

随着人们对汽车的安全性、舒适性、经济性和排放性要求的提高，汽车线束变得越来越复杂，但车身给予线束的空间却越来越小。

因此，如何提高汽车线束的综合性能设计便成为关注的焦点，而且汽车线束制造厂家不再单纯地搞线束后期设计和制造，和汽车主机厂家联合进行前期开发成为必然的趋势。

笔者根据几年来从事线束设计和制造的经验，谈谈线束的一般设计流程和设计原则。

一、整车电路设计（一）电源分配设计汽车的供电系统设计是否合理，直接关系到汽车电器件的正常工作与否和全车的安全性，因此世界各国的汽车线束设计出发点基本都是以安全为主。

整车电气系统基本上由3个部分组成。

蓄电池直接供电系统（一般称常电或30电）。

这部分的电源所接负载一般都是汽车的安全件或重要件，主要目的是在为这些件提供电能时尽量少的加以控制，确保这些件即使汽车发动不起来也能短暂正常工作，以方便到站点维修等。

如：发动机ECU及发动机传感器的工作电源、燃油泵的工作电源、ABS控制器的电源、诊断接口电源等。

点火开关控制的供电系统（一般称为IG档或巧电）。

这部分电器件基本上是在发动机工作运转的情况下才使用，取自发电机的电源，避免了为蓄电池充电时争电源的可能性。

如：仪表电源、制动灯电源、安全气囊电源等。

发动机起动时卸掉负载的电源（一般称为ACC电源）。

这部分电器件一般所带的负载较大，且在汽车起动时不必工作。

一般有点烟器电源、空调电源、收放机电源、刮水器电源等。

（二）线路保护设计线路保护就是要对导线加以保护，兼顾对回路电器件的保护。

保护装置主要有熔断器、断路顺和易熔线。

1．熔断器的选取原则发动机ECU、ABS等对整车性能及安全影响大，另外，易受其他用电设备千扰的电器件必须单设熔断器。

发动机传感器、各类报警信号灯和外部照明灯、喇叭等电器件对整车性能及安全影响也较大，但该类电负荷对相互间的干扰并不敏感。

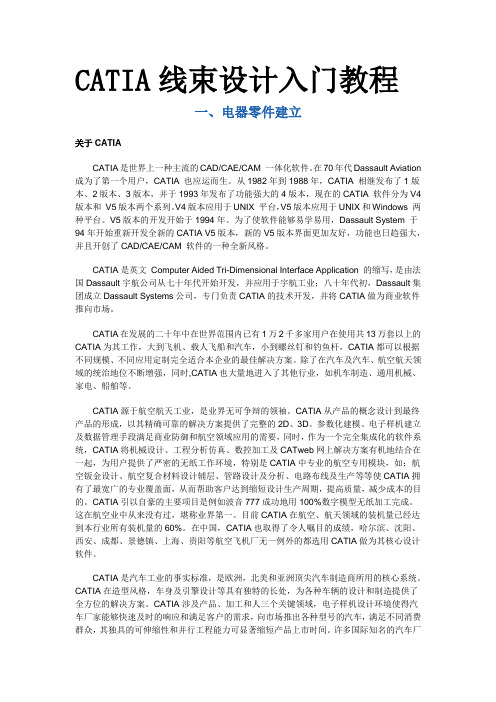

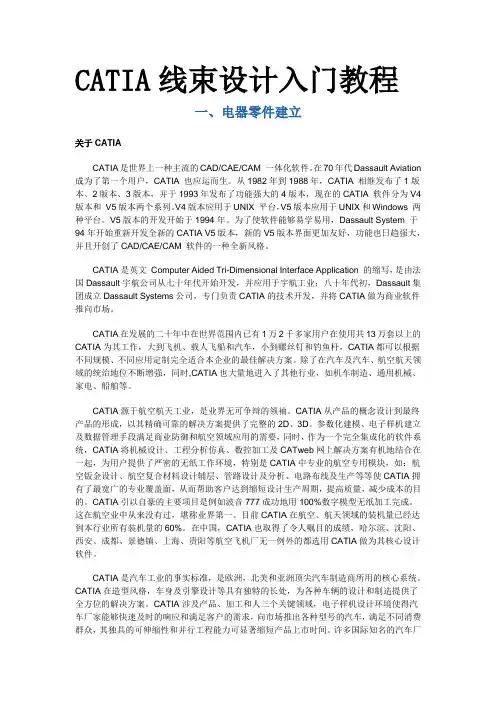

CATIA线束设计入门教程一、电器零件建立关于CATIACATIA是世界上一种主流的CAD/CAE/CAM 一体化软件。

在70年代Dassault Aviation 成为了第一个用户，CATIA 也应运而生。

从1982年到1988年，CATIA 相继发布了1版本、2版本、3版本，并于1993年发布了功能强大的4版本，现在的CATIA 软件分为V4版本和V5版本两个系列。

V4版本应用于UNIX 平台，V5版本应用于UNIX 和Windows 两种平台。

V5版本的开发开始于1994年。

为了使软件能够易学易用，Dassault System 于94年开始重新开发全新的CATIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风格。

CATIA是英文Computer Aided Tri-Dimensional Interface Application 的缩写，是由法国Dassault宇航公司从七十年代开始开发，并应用于宇航工业；八十年代初，Dassault集团成立Dassault Systems公司，专门负责CATIA的技术开发，并将CATIA做为商业软件推向市场。

CATIA在发展的二十年中在世界范围内已有1万2千多家用户在使用共13万套以上的CATIA为其工作，大到飞机、载人飞船和汽车，小到螺丝钉和钓鱼杆，CATIA都可以根据不同规模、不同应用定制完全适合本企业的最佳解决方案。

除了在汽车及汽车、航空航天领域的统治地位不断增强，同时,CATIA也大量地进入了其他行业，如机车制造、通用机械、家电、船舶等。

CATIA源于航空航天工业，是业界无可争辩的领袖。

CATIA从产品的概念设计到最终产品的形成，以其精确可靠的解决方案提供了完整的2D、3D。

参数化建模、电子样机建立及数据管理手段满足商业防御和航空领域应用的需要，同时，作为一个完全集成化的软件系统，CATIA将机械设计、工程分析仿真、数控加工及CATweb网上解决方案有机地结合在一起，为用户提供了严密的无纸工作环境，特别是CATIA中专业的航空专用模块，如：航空钣金设计、航空复合材料设计辅层、管路设计及分析、电路布线及生产等等使CATIA拥有了最宽广的专业覆盖面，从而帮助客户达到缩短设计生产周期，提高质量，减少成本的目的。

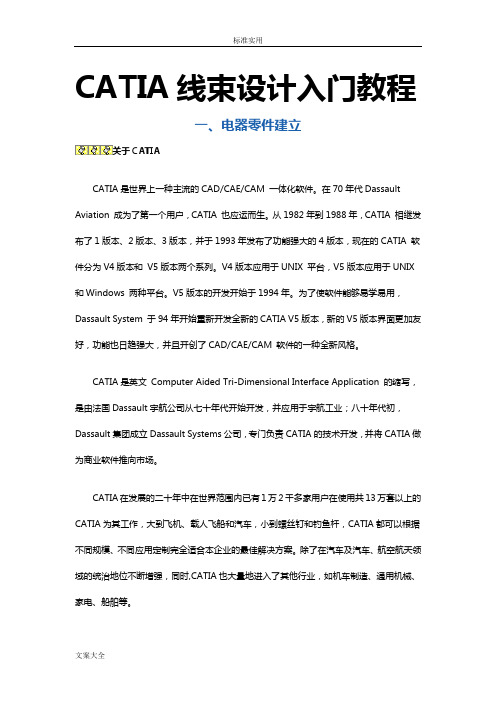

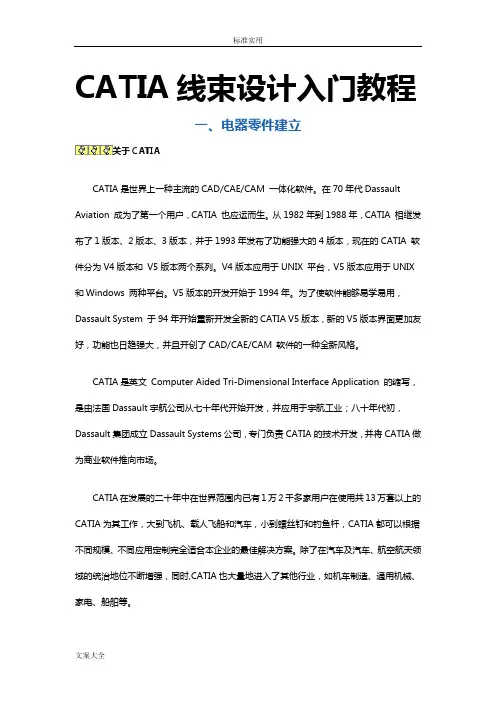

CATIA线束设计入门教程一、电器零件建立关于CATIACATIA是世界上一种主流的CAD/CAE/CAM 一体化软件。

在70年代Dassault Aviation 成为了第一个用户，CATIA 也应运而生。

从1982年到1988年，CATIA 相继发布了1版本、2版本、3版本，并于1993年发布了功能强大的4版本，现在的CATIA 软件分为V4版本和V5版本两个系列。

V4版本应用于UNIX 平台，V5版本应用于UNIX和Windows 两种平台。

V5版本的开发开始于1994年。

为了使软件能够易学易用，Dassault System 于94年开始重新开发全新的CATIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风格。

CATIA是英文Computer Aided Tri-Dimensional Interface Application 的缩写，是由法国Dassault宇航公司从七十年代开始开发，并应用于宇航工业；八十年代初，Dassault集团成立Dassault Systems公司，专门负责CATIA的技术开发，并将CATIA做为商业软件推向市场。

CATIA在发展的二十年中在世界范围内已有1万2千多家用户在使用共13万套以上的CATIA为其工作，大到飞机、载人飞船和汽车，小到螺丝钉和钓鱼杆，CATIA都可以根据不同规模、不同应用定制完全适合本企业的最佳解决方案。

除了在汽车及汽车、航空航天领域的统治地位不断增强，同时,CATIA也大量地进入了其他行业，如机车制造、通用机械、家电、船舶等。

CATIA源于航空航天工业，是业界无可争辩的领袖。

CATIA从产品的概念设计到最终产品的形成，以其精确可靠的解决方案提供了完整的2D、3D。

参数化建模、电子样机建立及数据管理手段满足商业防御和航空领域应用的需要，同时，作为一个完全集成化的软件系统，CATIA将机械设计、工程分析仿真、数控加工及CATweb网上解决方案有机地结合在一起，为用户提供了严密的无纸工作环境，特别是CATIA中专业的航空专用模块，如：航空钣金设计、航空复合材料设计辅层、管路设计及分析、电路布线及生产等等使CATIA拥有了最宽广的专业覆盖面，从而帮助客户达到缩短设计生产周期，提高质量，减少成本的目的。

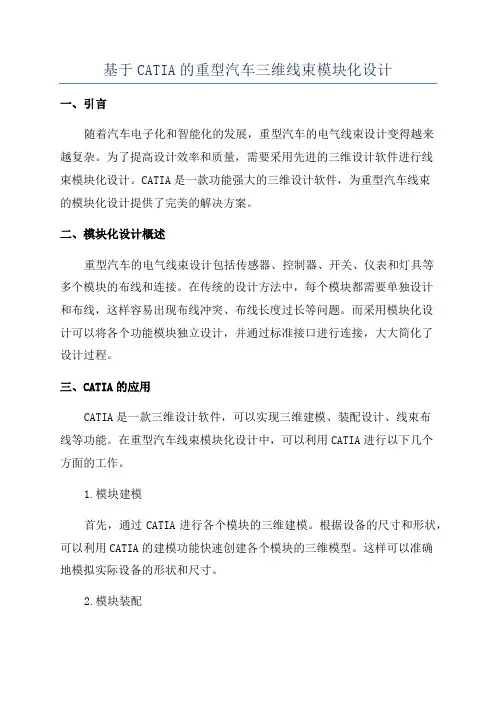

基于CATIA的重型汽车三维线束模块化设计一、引言随着汽车电子化和智能化的发展，重型汽车的电气线束设计变得越来越复杂。

为了提高设计效率和质量，需要采用先进的三维设计软件进行线束模块化设计。

CATIA是一款功能强大的三维设计软件，为重型汽车线束的模块化设计提供了完美的解决方案。

二、模块化设计概述重型汽车的电气线束设计包括传感器、控制器、开关、仪表和灯具等多个模块的布线和连接。

在传统的设计方法中，每个模块都需要单独设计和布线，这样容易出现布线冲突、布线长度过长等问题。

而采用模块化设计可以将各个功能模块独立设计，并通过标准接口进行连接，大大简化了设计过程。

三、CATIA的应用CATIA是一款三维设计软件，可以实现三维建模、装配设计、线束布线等功能。

在重型汽车线束模块化设计中，可以利用CATIA进行以下几个方面的工作。

1.模块建模首先，通过CATIA进行各个模块的三维建模。

根据设备的尺寸和形状，可以利用CATIA的建模功能快速创建各个模块的三维模型。

这样可以准确地模拟实际设备的形状和尺寸。

2.模块装配然后，利用CATIA进行模块的三维装配。

将各个模块按照设计要求进行装配，可以通过CATIA的装配功能轻松完成。

这样可以保证模块之间的匹配度和连接稳定性。

3.线束布线接下来，利用CATIA进行线束的三维布线。

CATIA提供了强大的线束布线功能，可以在模块之间准确布置线束和连接器。

通过CATIA的线束设计工具，可以快速生成线束布线方案，并对布线进行优化，以减少线束长度和降低布线难度。

4.线束管理最后，利用CATIA进行线束的管理。

CATIA提供了线束的参数化管理功能，可以对线束的长度、颜色和类型进行管理。

通过线束管理功能，可以实时更新线束的信息，并保证线束的一致性和可维护性。

四、模块化设计的优势采用CATIA进行重型汽车线束的模块化设计，具有以下几个优势。

1.提高设计效率模块化设计可以将复杂的线束设计问题分解为多个独立的模块，简化了设计过程。

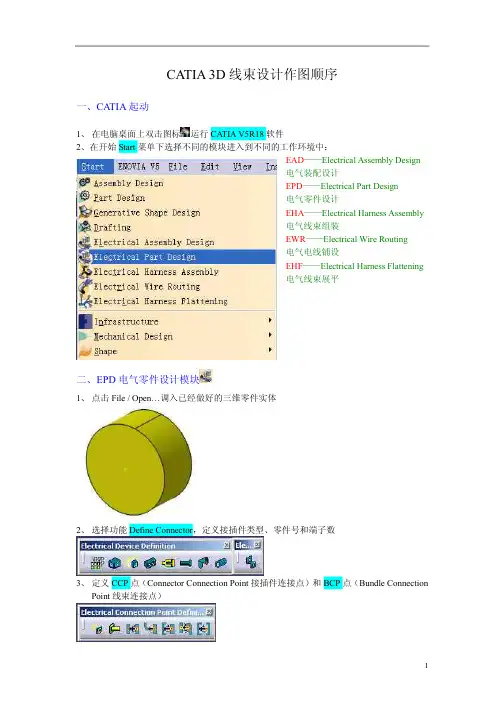

汽车CATIA软件电气线束模块使用基于Catia的线束设计主要包括以下几个模块：Electrical Part Design——电气零件设计Electrical Functional Definition——电器功能定义Electrical Assembly Design——电气装配设计Electrical Harness Assembly——电气线束装配Electrical Harness Installation——电气线束生成Electrical Wire Routing——电气信号线排布Electrical Harness Flattening——电气线束展平在用CATIA对线束进行三维布置时，主要用到“Electrical Part Design”、“Electrical Harness Assembly”和“Electrical Harness Flattening”这三个模块，其中“Electrical Harness Flattening”主要用来对三维数据的展平从而得到二维线束的相关尺寸。

其它模块用于将线束的电路原理和实体线束相结合，给线束附上电气属性。

由于CAITA的电气原理附上线束实物的做法和步骤非常繁琐，因此目前一般很少用得到，而是通过别的专用的线束设计软件与CAITA 结合起来完成。

一、接插件、用电器电气属性的定义在HD2混合模块中设计好接插件、电器元件的实体后，使用“Electrical Part Design”模块对元件进行定义。

首先转换到“Electrical Part Design ”设计模块，在此模块中我们可以对接插件或相关的电器部件定义其相应的电气属性。

图一在“Electrical Part Design”模块的用户界面中，主要看到如下的工具栏：图21、定义一个电器装置：点击图2第一个命令“用电装置”，然后选择需要定义的对象，可以是一个零件或者是一个电器总成，选择对象的时候可以在模型树上选择或直接在三维的几何图型里选择。

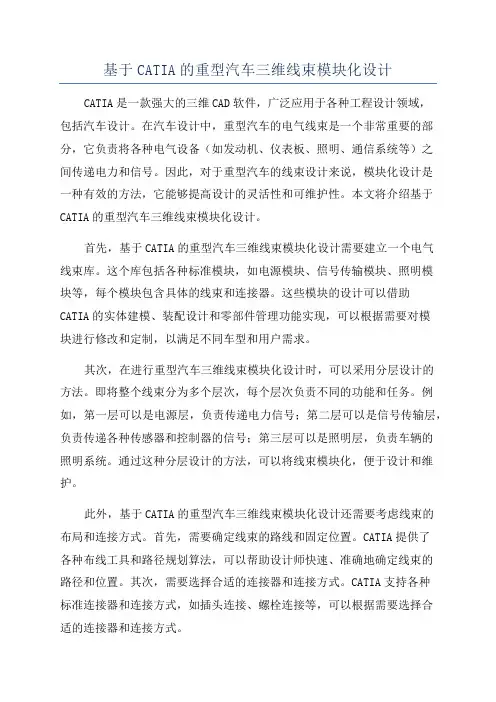

基于CATIA的重型汽车三维线束模块化设计CATIA是一款强大的三维CAD软件，广泛应用于各种工程设计领域，包括汽车设计。

在汽车设计中，重型汽车的电气线束是一个非常重要的部分，它负责将各种电气设备（如发动机、仪表板、照明、通信系统等）之间传递电力和信号。

因此，对于重型汽车的线束设计来说，模块化设计是一种有效的方法，它能够提高设计的灵活性和可维护性。

本文将介绍基于CATIA的重型汽车三维线束模块化设计。

首先，基于CATIA的重型汽车三维线束模块化设计需要建立一个电气线束库。

这个库包括各种标准模块，如电源模块、信号传输模块、照明模块等，每个模块包含具体的线束和连接器。

这些模块的设计可以借助CATIA的实体建模、装配设计和零部件管理功能实现，可以根据需要对模块进行修改和定制，以满足不同车型和用户需求。

其次，在进行重型汽车三维线束模块化设计时，可以采用分层设计的方法。

即将整个线束分为多个层次，每个层次负责不同的功能和任务。

例如，第一层可以是电源层，负责传递电力信号；第二层可以是信号传输层，负责传递各种传感器和控制器的信号；第三层可以是照明层，负责车辆的照明系统。

通过这种分层设计的方法，可以将线束模块化，便于设计和维护。

此外，基于CATIA的重型汽车三维线束模块化设计还需要考虑线束的布局和连接方式。

首先，需要确定线束的路线和固定位置。

CATIA提供了各种布线工具和路径规划算法，可以帮助设计师快速、准确地确定线束的路径和位置。

其次，需要选择合适的连接器和连接方式。

CATIA支持各种标准连接器和连接方式，如插头连接、螺栓连接等，可以根据需要选择合适的连接器和连接方式。

最后，基于CATIA的重型汽车三维线束模块化设计还需要考虑线束的维护和检修。

线束在使用过程中可能会受到振动、磨损和老化等因素的影响，因此需要定期进行维护和检修。

CATIA提供了线束设计的数据管理和版本控制功能，可以记录线束的设计、制造和维护信息，便于后期的维护和升级。

CATIA电气分支布线CATIA布线是现在国内汽车厂和设计公司普遍应用的一种布线方式，其特点是：方便、简单、快捷;主要目的是：得到线束在空间走向和尺寸。

优点：使线束在整车中布置的更合理，尺寸准确，更缩短了开发周期。

CATIA布线的主要步骤:1．在Electrical Part Design模块中给机械属性的零件附加电器属性。

2．在“库编辑"模块中把定义好电器属性的零件如：连接器、扎带、橡胶件等作出库文件。

3．在线束装配模块Electrical Harness Assembly中进行电气零件放置。

4．在线束装配模块Electrical Harness Assembly中进行元件的连线。

5．在线束装配模块Electrical Harness Assembly中给线束增加保护覆盖物。

一、电气零件设计（Electrical Part Design ）1.1 定义连接器把作好的连接器放入到如图1所示的Electrical Part Design 环境中然后选中零件并点击出现如图2的对话框图2可以在零部件号中输入连接器的型号如:DJ7015—6.3—21 在Number of Terminations中输入连接器的针脚树(孔位数），点击“确定”就给此连接器加上了电器属性。

加完电气属性后就可以给零件增加电气连接点,这需要在做完连接器的机械零件后用工具在零件尾部进线端中心处做进如图3的虚拟点图3作完点之后选择中连接器点击给护套增加线束段的连接点并进入到该命令对话在Representation中选择图3中的点，Point也选则图3中的点，Initial Condition 选择图4中成高亮的面（连接器尾部的端面）。

1。

2 定义扎带、橡胶等支撑物做好扎带的时候就用作好扎带任意一个端面的中心点如图5图5进入Electrical Part Design中点击进入该命令对话框如图5.first plan definition中的point选择做在扎带上的点，plan则选择点所在的扎带上的平面(扎带有2个面).Second plan definition则选择与第一个面对应的面.橡胶件的定义和扎带一样.（注意要在进线端做虚拟点）.1。

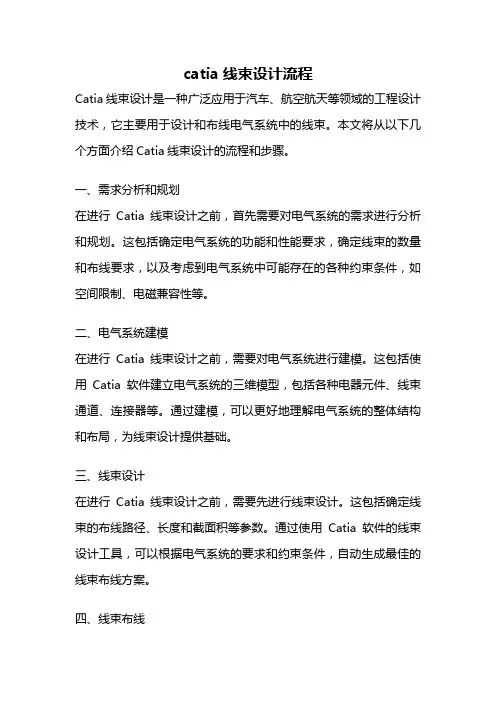

catia线束设计流程Catia线束设计是一种广泛应用于汽车、航空航天等领域的工程设计技术，它主要用于设计和布线电气系统中的线束。

本文将从以下几个方面介绍Catia线束设计的流程和步骤。

一、需求分析和规划在进行Catia线束设计之前，首先需要对电气系统的需求进行分析和规划。

这包括确定电气系统的功能和性能要求，确定线束的数量和布线要求，以及考虑到电气系统中可能存在的各种约束条件，如空间限制、电磁兼容性等。

二、电气系统建模在进行Catia线束设计之前，需要对电气系统进行建模。

这包括使用Catia软件建立电气系统的三维模型，包括各种电器元件、线束通道、连接器等。

通过建模，可以更好地理解电气系统的整体结构和布局，为线束设计提供基础。

三、线束设计在进行Catia线束设计之前，需要先进行线束设计。

这包括确定线束的布线路径、长度和截面积等参数。

通过使用Catia软件的线束设计工具，可以根据电气系统的要求和约束条件，自动生成最佳的线束布线方案。

四、线束布线在进行Catia线束设计之前，需要进行线束布线。

这包括将线束按照设计要求进行布线，将其沿着电气系统的通道和连接器进行布置。

通过使用Catia软件的线束布线工具，可以快速、准确地完成线束的布线工作。

五、线束连接在进行Catia线束设计之前，需要进行线束连接。

这包括将线束与电气系统中的各种元件进行连接，如电池、发动机控制单元、传感器等。

通过使用Catia软件的线束连接工具，可以自动生成线束的连接点和连接方式，保证连接的可靠性和稳定性。

六、线束优化在进行Catia线束设计之前，需要进行线束优化。

这包括对线束布线进行优化，以减少线束的长度和截面积，提高线束的整体性能和可靠性。

通过使用Catia软件的线束优化工具，可以自动化地进行线束优化，提高工作效率和设计质量。

七、线束验证在进行Catia线束设计之前，需要进行线束验证。

这包括对线束布线和连接进行验证，确保线束的布线和连接符合设计要求和约束条件。
