探放水设计方案
一、概况
1230集中轨道巷位于井田北部，该巷西部为侏罗纪边缘，东部为原杨千堡矿采空区及回风巷，南部为掘进方向，北部为井底车场。巷道上层顶板为细砂岩泥岩互层、夹薄层砂质泥岩，下层底板为细砂岩。
二、水患分析
1230集中轨道巷所在地岩层充水主要因素为前方采空区积水和砂岩裂隙水，其次为断层导水、岩溶水、对掘进有较大影响。推测前方采空区会有一定积水和积气，水文地质类型为中等复杂。
三、原则
坚持“有掘必探，先探后采，先治后采”的防治水原则。
四、井下探放孔采用钻机型号
ZLJ-250煤矿坑道钻机，钻杆长度1.5m，功率4kw。
五、方案设计
1、本设计为北杏庄煤业技改工程1230集中轨道巷掘进探放水设计。主要是探放巷道正前方及左右侧采空区积水和积气情况。
2、探放水主要以图纸对比和所收集的水文地质资料分析为依据。
3、巷道规格3.7*2.5，支护形式锚喷。 4、循环进度：钻孔孔深50米，要求钻探后允许最大掘进距离为30米，保证20米的安全距离。
5、钻孔布置：
布置探放孔组，11个
第1号孔：方位292°倾角0°进尺50m
第2号孔：方位295°倾角0°进尺50m
第3号孔：方位289°倾角0°进尺50m
第4号孔：方位297°倾角0°进尺50m
第5号孔：方位287°倾角0°进尺50m
第6号孔：方位300°倾角0°进尺51m
第7号孔：方位284°倾角0°进尺51m
第8号孔：方位303°倾角0°进尺52m
第9号孔：方位281°倾角0°进尺52m
第10号孔：方位292°倾角+2°进尺50m
第11号孔：方位292°倾角-2°进尺50m
钻孔位置布置
1230集中轨道巷工作面迎头正中1号孔，1号孔距底板1.25m。10号孔在1号孔上方开孔，距1号孔0.25m，角度+2°。11号孔在1号孔下方开孔，距1号孔0.25m，角度-2°。左帮每隔0.5m布一孔，3号孔、5号孔和7号孔。右帮每隔0.5m布一孔，2号孔、4号孔和6号孔。8号、9号孔位于两帮。
仅供参考[整理]
第 1 页 共 15 页 安全管理文书
探放水方案设计及安全技术措施
日期：__________________
单位：__________________仅供参考[整理]
第 2 页 共 15 页 探放水方案设计及安全技术措施
第一章 概述针对我矿井下生产过程中可能存在水的自然灾害，为促进我矿井安全生产，保障广大职工的生命安全，为有效防止矿井水灾水害事故的发生，根据《煤矿防治水规定》和《煤矿安全规程》等相关文件要求，结合我矿井实际水文地质条件，特制定矿井探放水方案设计及安全技术措施。第二章 组织机构的建立与岗位责任一、探放水工作领导组组 长：何厚益（矿长）副组长：吴德波（总工程师）
苏广能（安全矿长）
沈应书（生产矿长）
黄永江（机电队长）
徐进波（机电矿长）
田林攀（地测技术员）
曾 勇（通风技术员）韩家顺（通风队长）
徐佁权（后勤矿长）
组 员：谭龙芳（掘进一队队长）李荣莆（掘进二队队长）何金龙（维修队队长）
杨建元（调度室主任）石宝玉（监控室主任）
二、岗位责任组 长：全面负责探放水调度工作。副组长：具体负责探放水工作，配合组长调度人力、物力等后备物资。生产技术科：履行岗位职责，根据总工程师的安排，制定防探水措施，掌握开拓进度，及时填写图纸，为防探水提供准确的技术资料，正确指导施工。安全科：履行岗位职责，按照防探水实际设计和措施，进行现场监督，监视现在变化，随时按照程序上报矿调度室。机电科：履行岗位职责，负责机电设备的配置与检修，保证探水设备与电力供给与正常运转。通风科：履仅供参考[整理]
第 3 页 共 15 页 行岗位职责，负责具体的打钻任务；同时要随时监测有害气体的变化情况。调度室：履行岗位职责，负责调度通知、通报的上传下达,保证矿井通讯系统的畅通。后勤部：履行岗位职责，负责物力供应，详细清查库房物品的缺失，随时反应给采购人员进行购置，保证物品供给无误。办公室：守岗待命，保证运输无误。掘进队、开拓队队长：履行岗位职责，负责调度各班班长严格按照防探水设计说明书及措施实施落实。第三章 地质及水文地质概况一、井田18#煤位于长仙组下部，上距17#煤平均10.5m。煤层厚度1.2-1.6m，平均1.4m。井田内结构简单，大多不含夹矸，局部含2层夹矸，夹矸厚度0.01-0.36m，岩性为粉砂岩。顶板为灰岩，底板为砂质泥岩。属稳定全区可采煤层。11807采面，井下位于18#煤一采区（北翼）工作面之间沿走向布置，北为18#运输大巷，南至矿界，西为11805工作面。 二、地表水文条件1、河流珠江流域南盘江水系的二级支流楼下河流经矿区南侧，楼下河起源于矿区以北（地形图外）的地瓜、青山一带，水源主要由大气降雨补给，其最大流量1164205L/s，最小流量498950L/s。矿区内冲沟、溪沟发育，呈树枝状分布，其流量变化幅度较大，雨季暴涨，枯水季节流量较小或干涸，受大气降水控制。水流最后汇流于楼下河内，其冬季流量小，约20L/s。

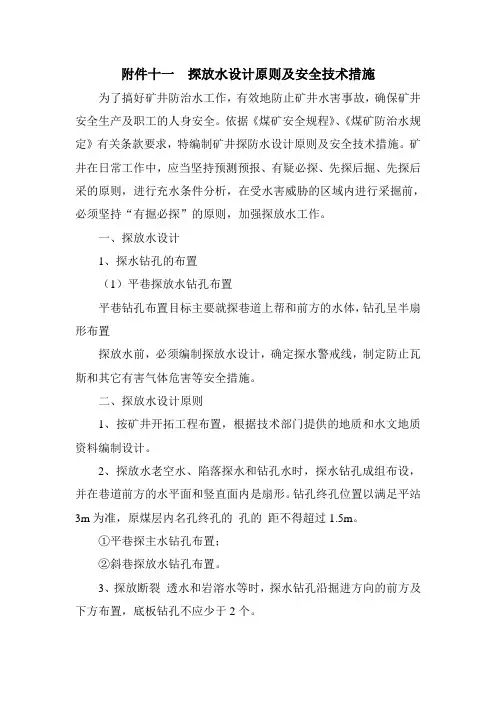

附件十一 探放水设计原则及安全技术措施
为了搞好矿井防治水工作，有效地防止矿井水害事故，确保矿井安全生产及职工的人身安全。依据《煤矿安全规程》、《煤矿防治水规定》有关条款要求，特编制矿井探防水设计原则及安全技术措施。矿井在日常工作中，应当坚持预测预报、有疑必探、先探后掘、先探后采的原则，进行充水条件分析，在受水害威胁的区域内进行采掘前，必须坚持“有掘必探”的原则，加强探放水工作。
一、探放水设计
1、探水钻孔的布置
（1）平巷探放水钻孔布置
平巷钻孔布置目标主要就探巷道上帮和前方的水体，钻孔呈半扇形布置
探放水前，必须编制探放水设计，确定探水警戒线，制定防止瓦斯和其它有害气体危害等安全措施。
二、探放水设计原则
1、按矿井开拓工程布置，根据技术部门提供的地质和水文地质资料编制设计。
2、探放水老空水、陷落探水和钻孔水时，探水钻孔成组布设，并在巷道前方的水平面和竖直面内是扇形。钻孔终孔位置以满足平站3m为准，原煤层内名孔终孔的 孔的 距不得超过1.5m。
①平巷探主水钻孔布置；
②斜巷探放水钻孔布置。
3、探放断裂 透水和岩溶水等时，探水钻孔沿掘进方向的前方及下方布置，底板钻孔不应少于2个。 4、煤层内原则上禁止探放水压高于1MPa的充水断层水，含水层水及陷落探水等。如确实需要的，可以先建筑防水闸墙，并在闸墙外沟内探放水。
5、上山探水时，一般进行双巷掘进，其中一条超 探水和江水，分一条用来安全撤水，双巷闸每隔30～50m掘1个联络巷，并设挡水墙。
6、井下探放水应当使用专用探放水钻机。严禁使用煤电钻探放水。
7、探水钻孔除兼作堵水或者疏水用的钻孔外，终孔孔径一般不得大于75mm。
8、探水钻孔超前距离和止水 长度，应当符合：
①、探放老空积水的超前钻距，根据水压、煤（岩）层厚度和强度及安全措施等情况确定，但最小水平钻距不小于30m，止水套管长度不应小于10m。
②、沿岩层探放含水层，断层和陷落 等含水 时，最小水平钻距和止水巷管长度不应小于水压在＜1.0、1.0～2.0、2.0～3.0、＞3.0Pa时，分别为＞10、＞15、＞20、＞25m和＞5、＞10、＞15、＞20m。
贵州新浙能矿业有限公司 黔西县沙井乡高坡煤矿
贵州新浙能矿业有限公司
黔西县沙井乡高坡煤矿
M9南翼探巷第八循环探放水
总结报告
工作面名称：M9南翼探巷
二〇一八年元月十三日
贵州新浙能矿业有限公司 黔西县沙井乡高坡煤矿
会 审 意 见
会审意见：
会审人员签字：
单位/职位 签字 单位/职位 签字
采掘副总 机电矿长
通防副总 生产矿长
地测副总 安全矿长
总工程师 矿 长
会审日期： 年 月 日 贵州新浙能矿业有限责任公司 黔西县沙井乡高坡煤矿
3 M9南翼探巷第八循环探放水总结报告
根据《煤矿地质工作规定》、《煤矿防治水规定》及毕节地区相关防治水管理规定。切实落实“有掘必探、先探后掘”的探放水原则，我矿钻机队对M9南翼探巷实施了第七循环探放水钻孔工作，现将探放水工作情况总结如下：
一、基本情况
（一）施钻位置：M9南翼探巷工作面541m位置。
（二）设备情况：ZDY-1250型煤矿矿用液压坑道钻机
钻具配备：钻杆直径50mm，每根钻杆长度0.76mm，钻杆总长度150m，钻头直径75mm。
（三）受水害情况分析：
M9南翼探巷为沿M9煤层顶板掘进的准备巷道，通过水文地质图及相邻巷道水文地质资料分析，巷道在掘进过程中，水害主要来源于两方面的影响，一是掘进过程中误揭导水断层，导通含水层，给矿井安全生产造成危害，局部顶板破碎带或有导水裂隙地点，可能伴有滴、淋水现象；二是废弃矿井的老窑积水。矿区内煤层露头线一带有大量小煤窑，雨季时水量较大，采空区积水客观存在，当开采浅部煤层时对矿床突水的可能性较大。现矿区内老窑已全部废弃充填，多数井口垮塌，由于时间较长内部均有不同程度积水。当开采时贯通老窑或采空区积水时，老空水将成为矿井充水的直接充水水源，充水方式为矿井突水，其来势猛，时间短，破坏性大。
