探放水设计

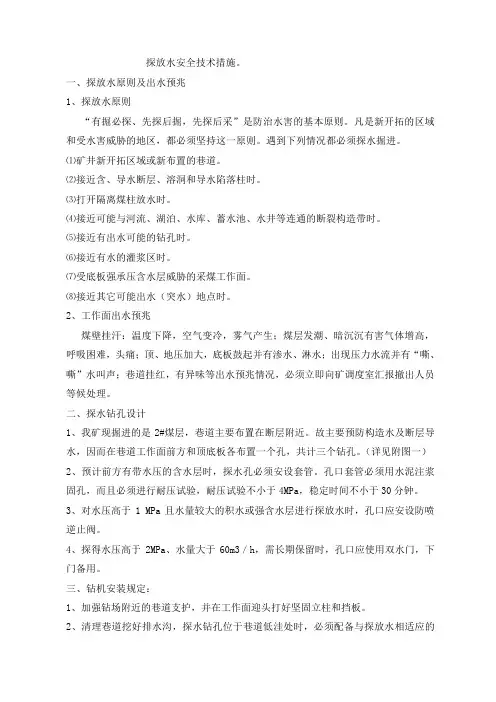

探放水安全技术措施。

一、探放水原则及出水预兆

1、探放水原则

“有掘必探、先探后掘，先探后采”是防治水害的基本原则。凡是新开拓的区域和受水害威胁的地区，都必须坚持这一原则。遇到下列情况都必须探水掘进。

⑴矿井新开拓区域或新布置的巷道。

⑵接近含、导水断层、溶洞和导水陷落柱时。

⑶打开隔离煤柱放水时。

⑷接近可能与河流、湖泊、水库、蓄水池、水井等连通的断裂构造带时。

⑸接近有出水可能的钻孔时。

⑹接近有水的灌浆区时。

⑺受底板强承压含水层威胁的采煤工作面。

⑻接近其它可能出水（突水）地点时。

2、工作面出水预兆

煤壁挂汗：温度下降，空气变冷，雾气产生；煤层发潮、暗沉沉有害气体增高，呼吸困难，头痛；顶、地压加大，底板鼓起并有渗水、淋水；出现压力水流并有“嘶、嘶”水叫声；巷道挂红，有异味等出水预兆情况，必须立即向矿调度室汇报撤出人员等候处理。

二、探水钻孔设计

1、我矿现掘进的是2#煤层，巷道主要布置在断层附近。故主要预防构造水及断层导水，因而在巷道工作面前方和顶底板各布置一个孔，共计三个钻孔。（详见附图一）

2、预计前方有带水压的含水层时，探水孔必须安设套管。孔口套管必须用水泥注浆固孔，而且必须进行耐压试验，耐压试验不小于4MPa，稳定时间不小于30分钟。

3、对水压高于1 MPa且水量较大的积水或强含水层进行探放水时，孔口应安设防喷逆止阀。

4、探得水压高于2MPa、水量大于60m3／h，需长期保留时，孔口应使用双水门，下门备用。

三、钻机安装规定：

1、加强钻场附近的巷道支护，并在工作面迎头打好坚固立柱和挡板。

2、清理巷道挖好排水沟，探水钻孔位于巷道低洼处时，必须配备与探放水相适应的

排水设备。

3、在打钻地点或附近安设专用电话。

4、测量和探放水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度以及钻孔数目。

四、探放水施工中的技术要求

（一）探水技术要求

1、 钻进时应准确判别煤、岩层厚度并记录换层深度。一般每钻进10m或更换钻具时，测量一次钻杆并核实孔深。终孔前再复核一次，如有可能应进行孔斜测量。

.

. v 一

井下探放老空水技术要求

1.老空水探放原则

对于采掘工作面受老空水害影响的矿井，应当坚持“预测预报、探掘分离、有掘必探、先探后掘、先治后采”的原则进行探放水。

除了要遵循上述原则外，探放老空水还应遵循以下具体原则：

（1）主动探放的原则。当老空区上方（地面或井下）不存在重要建筑物、老空水与地表水体及煤系含水层水力联系不密切，老空积水体压覆的大量煤炭资源急待开采时，应采取主动探放原则，将该部分老空区积水疏干，以彻底解除水患。

（2）先隔离后探放的原则。包括两种情况：一是老空区水与地表水有密切水力联系，接受降水和地表水补给；或老空区的积水量大，不易疏干。为避免矿井增加长期排水费用，应先设法隔断老空积水补给源或减少老空区补给水量，然后再进行探放水。二是煤层松散或节理发育，采掘工作已邻近积水区，直接探放水有安全隐患时，应先修筑隔水墙，并预埋套管，在墙外进行探放水。

如果隔断老空区补给水源有困难而无法进行有效的疏放，必须留设防水煤(岩)柱，与生产区隔开，待条件成熟后再进行处理。

（3）先降压后探放的原则。对水量大、水压高的老空积水区，

—3—

应本着从高处向低处分段、逐步探放的原则，降低老空区水压；或先从煤层顶底板岩层打放水钻孔，把水压降至安全值后，然后.

. v 再沿煤层打探水钻孔。

（4）先堵后探放的原则。当老空区积水与强含水层水或其他水体存在密切的水力联系，且补给量较大时，应先封堵老空水与其他水体的水力联系通道，然后再进行探放水。

2.老空水“三线”

当采掘工作面接近老空积水区时，为防止老空水透水，确保采掘工作和人身安全，需将老空积水区的积水围、水位标高、积水量等资料填绘在采掘工程图上。经过分析划出三条界线，即积水线、探水线、和警戒线，简称“三线”（图1）。

000000000000煤业有限公司 地质防治水探放水设计

预测预报，有掘必探，先探后掘，先治后采 物探先行、钻探验证、化探跟进 00000000000煤业有限公司

000000000000000000000000MEIYEYOUXIANGONGSI

000000巷掘进工作面

探

放

水

设

计

及

措

施

二○00年六月十日 000000000000煤业有限公司 地质防治水探放水设计

预测预报，有掘必探，先探后掘，先治后采 物探先行、钻探验证、化探跟进 00000巷掘进工作面

探放水设计及措施

宏大公司会审意见及签字：

总 工 程 师:

副总工程师:

生产技术部:

通风安全部:

机 电 部:

000000000000煤业有限公司 地质防治水探放水设计

预测预报，有掘必探，先探后掘，先治后采 物探先行、钻探验证、化探跟进

总 工 程 师:

地 质 副 总:

工作面探放水设计与措施

为了搞好安全生产，保证职工的人身安全，坚持“预测预报，有掘必探，先探后掘，先治后采”的原则，特制定掘进工作面探放水设计与措施：

一、探放水的目的

根据本矿地质勘查报告、水文地质资料及相关的水患调查情况，我公司掘进工作面受水害威胁不大。进行探放水的目的主要是为了了解旧巷古空老窑积水情况。为确保掘进安全无事故的基础。

二、编制依据

1、《煤矿安全规程》(2011版)。

2、山西省地质矿产勘查开发局二一二地质队2004年10月编制的《山西省阳城县尹家沟煤矿水文地质说明书》。

3、晋城市煤田地质勘探队2006年9月编制的《山西阳城尹家沟煤业有限公司(资源整合)地质勘查报告》。

4、2010年防治水规定。 三、探放水原则

坚持“预测预报、有掘必探、先探后掘、先治后采”的探放水原则。

四、工作面概况

3609综采工作面回采区域内有部分老空区，两顺槽长度780m，工作面长度150m，工作面采高5.8m。

五、探放水方法选择：

根据新的防治水规定以及地方探水规定， 3609综采工作面进行80m探水，具体方法为： 1、综采工作面在回采前，采用ZY-1250型探水钻在距离回采面10m、30m、50m、70m、90m的运输顺槽进行80米探水眼的钻探。

2、综采工作面在回采前，采用ZY-1250型探水钻在距离回采面20m、40m、60m、80m、100m的回风顺槽进行80米探水眼的钻探。

3、之后探水队周期性进行探水，根据回采面每天6个循环计算，每天回采3.6m。探水队探水周期为6天。探眼位置距离离工作面最远的探眼20m。

六、探水钻机的主要技术参数：

ZY-1250探水钻机主要技术参数

七、钻孔个数、钻孔布置、方向、角度、深度

钻孔个数为2个，两顺槽各布置一个。钻孔所有探水眼与两顺夹角为90度，与煤层底板夹角为1度，探眼方向总体朝向煤层顶板。

（后附探水眼布置图） 八、劳动组织 井下探放水由技术部统一领导，探水队队长负责组织，跟班矿长负责监督检查，并验收。
