探放水措施
郑州市嵘昌煤业有限公司
二O一一年二月
1 探放水措施
一、组织措施
1、成立以矿长张国典为组长的探放水领导小组全面领导探放水工作：
组 长：张国典
副组长：王诗经 高英杰 孙聪伟 李建敏
成 员： 冯战争 景 对 王金亮 邢永刚
王大娃 冯慧超 刘国超 陈永安
司发俊 王阳晓
张国典是防治水工作第一责任人，由李建敏负责人员协调，孙聪伟负责防治水方面技术工作，安全副矿长王诗经负责队伍组织及安全监督、检查工作。
2、专门从事探放水工作人员不少于6名，探放水人员必须具备经验丰富，责任心强，工龄不少于5年的人员经专业培训合格后才能上岗。
3、专职探放水队
队 长：景对
副队长：邢永刚
队 员：吴超杰 孙怀有 王俊鹏
李志强 孙彦龙 王建伟
4、探放水时必须有安全技术员现场监督检查，发现问题及时处理，如有危险，及时撤离受水威胁人员。
5、探水采用长短结合的方法，即先采用ZDY-5505型煤矿用全液压坑道钻机一次性探水80米，每天采用KHYD40diA型探水钻短探。
6、ZDY-5505型煤矿用全液压坑道钻机：钻孔深度煤250米-岩石180米，钻杆直径50×800mm，开孔直径90、115 mm，终孔直径65、75 mm，电机型号YBK2-160L-4，功率22KW，电机额定电压380、660 V，推进速度0-1.5米。
2 KHYD40diA型探水钻，钻杆为圆形每根长度2米，钻孔孔径36—45毫米，电机额定输出功率：2KW，电机额定电压：127V、380V、660V，电机额定电流：13.5A、4.5A、2.6A，电机额定频率：50Hz，电机额定转速：2814r/min，电机工作方式：连续，钻孔速度：280mm/min，推进力：7000N，钻孔深度：5m—80m。

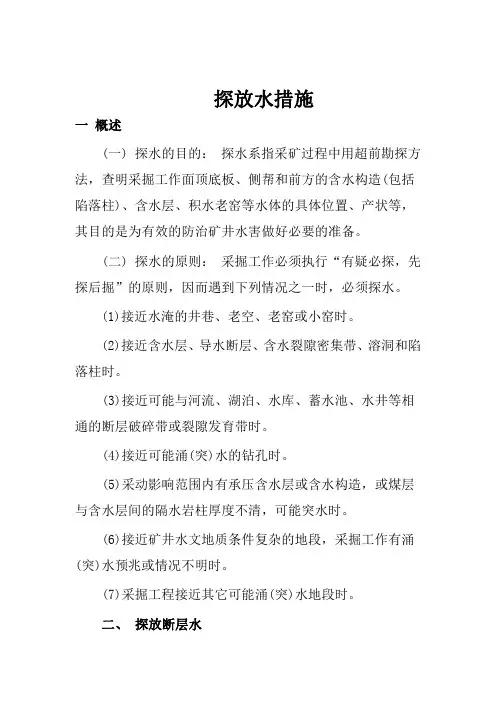

探放水措施
一概述
(一)探水的目的：探水系指采矿过程中用超前勘探方
法，查明采掘工作面顶底板、侧帮和前方的含水构造(包括
陷落柱)、含水层、积水老窑等水体的具体位置、产状等，
其目的是为有效的防治矿井水害做好必要的准备。
(二)探水的原则：采掘工作必须执行“有疑必探，先
探后掘”的原则，因而遇到下列情况之一时，必须探水。
(1)接近水淹的井巷、老空、老窑或小窑时。
(2)接近含水层、导水断层、含水裂隙密集带、溶洞和陷
落柱时。
(3)接近可能与河流、湖泊、水库、蓄水池、水井等相
通的断层破碎带或裂隙发育带时。
(4)接近可能涌(突)水的钻孔时。
(5)采动影响范围内有承压含水层或含水构造，或煤层
与含水层间的隔水岩柱厚度不清，可能突水时。
(6)接近矿井水文地质条件复杂的地段，采掘工作有涌
(突)水预兆或情况不明时。
(7)采掘工程接近其它可能涌(突)水地段时。
二、探放断层水(一)探放断层水的原则：凡遇下列情况必须探水：
(1)采掘工作面前方或附近有含(导)水断层存在，但具
体位置不清或控制不够严密时。
(2)采掘工作面前方或附近预测有断层存在，但其位置
和含(导)水性不清，可能突水时。
(3)采掘工作面底板隔水层厚度与实际承受的水压都处
于临界状态(即等于安全隔水层厚度和安全水压的临界值)，
在掘进工作面前方和采面影响范围内，是否有断层情况不
清，一旦遭遇很可能发生突水时。
(4)断层已为巷道揭露或穿过，暂时没有出水迹象，但
由于隔水层厚度和实际水压已接近临界状态，在采动影响
下，有可能引起突水，需要探明其深部是否已和强含水层连
通，或有底板水的导升高度时。
(5)井巷工程接近或计划穿过的断层浅部不含(导)水，
但在深部有可能突水时。
(6)根据井巷工程和自设断层防水煤柱等的特殊要求，
必须探明断层时。
(7)采掘工作面距已知含水断层60m时。
(8)采掘工作面接近推断含水断层100m时。
(9)采区内小断层使煤层与强含水层的距离缩短时。
(10)采区内构造不明，含水层水压又大于2～3MPa时。三、探放陷落柱水

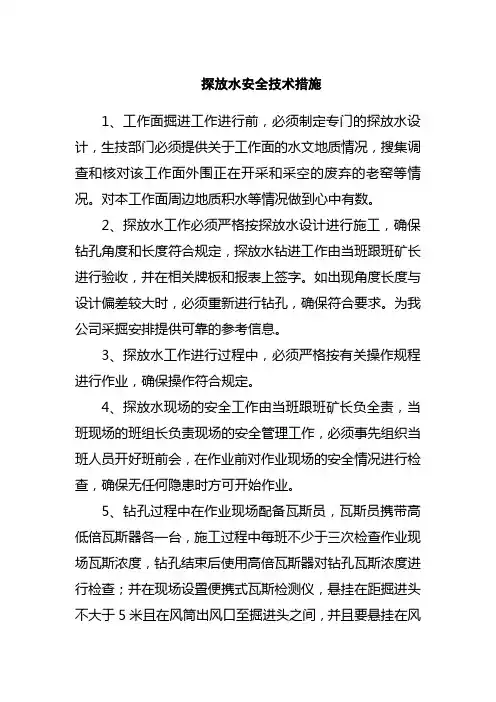

探放水安全技术措施
1、工作面掘进工作进行前，必须制定专门的探放水设计，生技部门必须提供关于工作面的水文地质情况，搜集调查和核对该工作面外围正在开采和采空的废弃的老窑等情况。对本工作面周边地质积水等情况做到心中有数。
2、探放水工作必须严格按探放水设计进行施工，确保钻孔角度和长度符合规定，探放水钻进工作由当班跟班矿长进行验收，并在相关牌板和报表上签字。如出现角度长度与设计偏差较大时，必须重新进行钻孔，确保符合要求。为我公司采掘安排提供可靠的参考信息。
3、探放水工作进行过程中，必须严格按有关操作规程进行作业，确保操作符合规定。
4、探放水现场的安全工作由当班跟班矿长负全责，当班现场的班组长负责现场的安全管理工作，必须事先组织当班人员开好班前会，在作业前对作业现场的安全情况进行检查，确保无任何隐患时方可开始作业。
5、钻孔过程中在作业现场配备瓦斯员，瓦斯员携带高低倍瓦斯器各一台，施工过程中每班不少于三次检查作业现场瓦斯浓度，钻孔结束后使用高倍瓦斯器对钻孔瓦斯浓度进行检查；并在现场设置便携式瓦斯检测仪，悬挂在距掘进头不大于5米且在风筒出风口至掘进头之间，并且要悬挂在风筒的另一侧，距巷帮距离大于20CM，距巷道顶帮（梁）的距离小于30CM。并要同工作面的甲烷传感器数据进行对照。如作业现场瓦斯浓度超过1%时，必须停止工作，采取措施进行处理后方可再行作业，如瓦斯浓度超过1.5%时，必须停止一切工作，切断电源，撤出人员，向矿调度室和有关领导汇报，制定专门的安全措施进行处理。
6、钻进时要根据回水量等判断前方地质构造情况，如前方遇构造时要停止钻进，并记录准确的钻进米数，并及时向当班跟班矿长进行汇报，由跟班矿长向上逐级汇报，并决定是否继续钻进，必要时要制定专项安全措施。
7、钻孔透采空区发现不明气体喷出时，要停钻加强通风，不得拔出钻杆。如钻杆拔出后发现孔内异常，应立即用黄泥封孔，然后立即撤出人员，同时向矿调度室和有关领导汇报，制定专门的安全措施进行处理。
XXXXXXXXX有限公司
掘进工作面探放水设计及安全技术措施
为进一步强化水患管理，及时探明前方水情，避免水患威胁，本着“有掘必探、先探后掘、先治后采”的原则，结合我矿实际情况，特制定探放水设计及安全技术措施，望相关科、队严格执行。
一、 探放水设计
1、 探孔布置：
（1） 单巷掘进
单巷掘进时在掘进正头布置三个探水孔，一个中心孔，两个外斜孔，中心孔按巷道掘进方位布置，外斜孔与中心孔成30°夹角，钻探竖直角度同于煤层倾角。
（2） 双巷平行掘进
双巷平行掘进时，前后巷错距不得小于30m，前巷按单巷掘进规定进行探放水；后巷布置两个探水孔，一个中心孔，一个外斜孔，中心孔按巷道掘进方位布置，外斜孔与中心孔成30°夹角，钻探竖直角度同于煤层倾角。
（3） 切眼掘进
切眼掘进时，另一顺槽未掘够尺寸时，切眼按单巷掘进规定进行探放水；如另一顺槽掘够尺寸时，在切眼内布置两探水孔，一个中心孔，一个外斜孔，中心孔按切眼方位布置，外斜孔与中心孔成30°夹角（外斜孔向相邻矿井侧），钻探竖直角度同煤层倾角。
（4） 联络巷掘进
如两顺槽或大巷已掘出，在两顺槽或大巷中间掘进联络巷时，不再进行钻探，否则按平巷掘进规定进行探放水。 2、探水钻机使用ZDY-660型全液压坑道钻机，钻杆长度1.5m，直径42mm，使用直径为42mm高效钻头。
3、一次钻探长度不小于60m，掘进30m后进行二次钻探，特殊情况若钻探长度不小于60m时，掘进与探孔终点错距不得小于30m
二、安全技术措施
1、钻场应选在顶板完好处，距掘进头2m，探水点附近安设一部与生产调度室直通的专用电话。
2、钻探前测量人员必须按设计标定探水孔位置、角度。
3、钻探时，测量人员、督查人员、瓦斯检查员、班组长必须跟班作业，现场予以指导督查。
4、探水前，必须加强钻场附近的巷道支护，背好顶帮，在巷道正头打好坚固的立柱。
5、在探水巷道内低洼处安设污水源、排水管，接至水仓。
