液压与气压传动考试题及答案

液压与气压传动考试题1

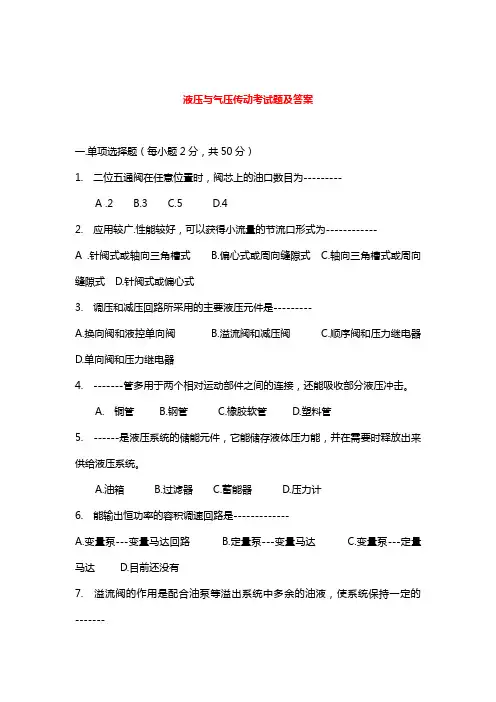

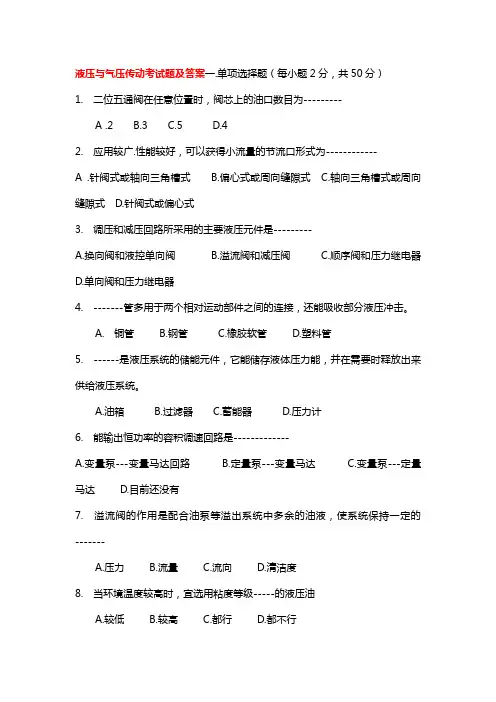

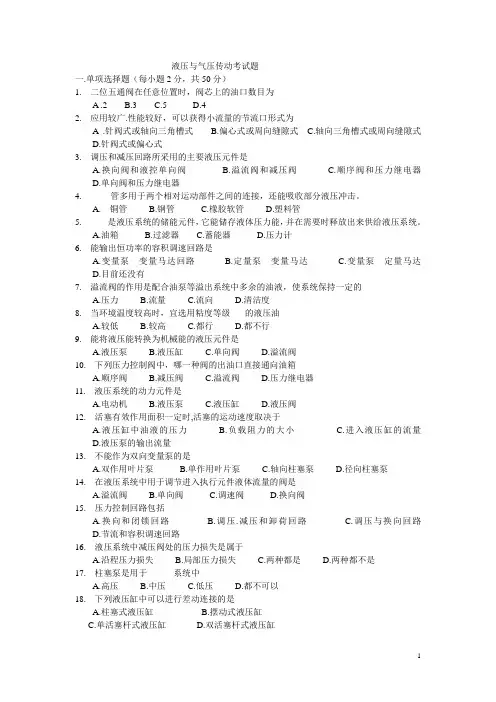

一.单项选择题（每小题2分，共50分）

1. 二位五通阀在任意位置时，阀芯上的油口数目为---------

A .2

2. 应用较广.性能较好，可以获得小流量的节流口形式为------------

A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式

C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式

3. 调压和减压回路所采用的主要液压元件是---------

A.换向阀和液控单向阀 B.溢流阀和减压阀 C.顺序阀和压力继电器 D.单向阀和压力继电器

4. -------管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。

A. 铜管 B.钢管 C.橡胶软管 D.塑料管

5. ------是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。

A.油箱 B.过滤器 C.蓄能器 D.压力计

6. 能输出恒功率的容积调速回路是------------

A.变量泵---变量马达回路 B.定量泵---变量马达 C.变量泵---定量马达 D.目前还没有

7. 溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的-------

A.压力 B.流量 C.流向 D.清洁度

8. 当环境温度较高时，宜选用粘度等级-----的液压油

A.较低 B.较高 C.都行 D.都不行

9. 能将液压能转换为机械能的液压元件是---------

A.液压泵 B.液压缸 C.单向阀 D.溢流阀

10. 下列压力控制阀中，哪一种阀的出油口直接通向油箱---------

A.顺序阀 B.减压阀 C.溢流阀 D.压力继电器

11. 液压系统的动力元件是-----------

A.电动机 B.液压泵 C.液压缸 D.液压阀

12. 活塞有效作用面积一定时,活塞的运动速度取决于-----

A.液压缸中油液的压力 B.负载阻力的大小 C.进入液压缸的流量 D.液压泵的输出流量

13. 不能作为双向变量泵的是-----------

A.双作用叶片泵 B.单作用叶片泵 C.轴向柱塞泵 D.径向柱塞泵

14. 在液压系统中用于调节进入执行元件液体流量的阀是------------

A.溢流阀 B.单向阀 C.调速阀 D.换向阀

15. 压力控制回路包括-----------

A.换向和闭锁回路 B.调压.减压和卸荷回路 C.调压与换向回路 D.节流和容积调速回路

16. 液压系统中减压阀处的压力损失是属于--------

A.沿程压力损失 B.局部压力损失 C.两种都是 D.两种都不是

17. 柱塞泵是用于---------系统中

A.高压 B.中压 C.低压 D.都不可以

18. 下列液压缸中可以进行差动连接的是-------------

A.柱塞式液压缸 B.摆动式液压缸

C.单活塞杆式液压缸 D.双活塞杆式液压缸

19. Y型.V形密封圈在安装时，唇口应对应着压力--------的一侧

A.高 B.低 C.都行 D.无法确定

20. 下列换向阀的中位机能中，能对液压缸进行闭锁的是------------

型 型 型 型

21. 外啮合齿轮泵的特点有-------------

A.结构紧凑.流量调节方便 B.通常采用减小进油口的方法来降低径向不平衡力

C.噪音较小.输油量均匀,体积小,重量轻 D.价格低廉,工作可靠,自吸能力弱,多用于低压系统

22. 单作用叶片泵--------------

A.定子内表面近似腰圆形

B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量

C.可改变输油量，还可改变输油方向 D.转子径向压力不平衡

23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------

A.正常现象，随后会自行消除 B.油液中混入了空气 C.液压缸的缓冲装置出故障 D.系统其他部分有故障

24. 缸筒较长时常采用的液压缸形式是----------

A.活塞式 B.柱塞式 C.摆动式 D.无杆液压缸

25. 在一条很长的管中流动的液体，其压力值是------------

A. 前大后小 B.各处相等 C.前小后大 D.不确定

二．多项选择题（每小题2分，共10分）

1、 液压传动系统中，常用的方向控制阀是-------------

A. 节流阀 B.调速阀 C.溢流阀 D.减压阀 E.顺序阀 F.单向阀 G.换向阀

2． 方向控制回路是----------

B.换向回路 B.闭锁回路 C.调压回路 D.卸荷回路 E.节流调速回路 F.速度换接回路

3． 液压传动系统中，常用的的压力控制阀是----------

A.节流阀 B.调速阀 C.溢流阀 D.减压阀 E.顺序阀 F.单向阀 G.换向阀

4． -------是速度控制回路

A.换向回路 B.闭锁回路 C.调压回路 D.卸荷回路 E.节流调速回路F.速度换接回路

5. 液压系统中，常用的执行元件有---------

A.液压缸 B.液压泵 C.液压马达 D.压力继电器 E.蓄能器 F.电磁换向阀

三．简答题（每小题5分，共10分）

1． 容积泵基本的工作条件是

2． 简述溢流阀在系统中的应用

四． 计算题（12分）

1．如有图所示， 一个液压泵驱动两个油缸串联工作。已知两油缸尺寸相同，缸体内径D=90mm,活塞杆直径d=60mm,负载 F1=F2=10KN,泵输出流量qv=25L/min，不计容积损失和机械损失，求油泵的输出压力及活塞运动速度。

五．综合题（18分）

如图所示的液压系统，可实现“快进----工进----快退----原位停止及液压缸卸荷”的工作循环。要求：1．填写电磁铁的动作顺序表（电磁铁通电为“+”，断电为“—”）。（10分）

1DT 2DT 3DT 4DT

快 进

工 进

快 退

原 位 停 止

卸 载

2.系统中由那些基本回路组成（8分）

液压与气压传动考试题2

一、填空题

1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。

2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。

3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。区分这两种流动状态的参数是 。

4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。

5．液压马达把 能转换成 能，输出的主要参数是 和 。

6．液压泵的容积效率是该泵 流量与 流量的比值。

7．液压缸的泄漏主要是由 和 造成的。

8．外啮合齿轮泵中，最为严重的泄漏途径是 轴向间隙 。

9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。

10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。

11．常用方向阀的操作方式有 、 、 等三种。

二、选择题

1．液压缸差动连接工作时，缸的（ ）。

A．运动速度增加了 B．压力增加了C．运动速度减小了 D．压力减小了

2．液压缸差动连接工作时活塞杆的速度是（ ）。

A．24dQv B．)(222dDQvC．24DQv D．)(422dDQ

3．液压缸差动连接工作时作用力是（ ）。

A．)(222dDpF B．22dpFC．)(422dDpF D．42dpF

4．在液压系统中，液压马达的机械效率是（ ）。

A．TMM B．MMMTTC．TMM1 D．MMMT

5．在液压系统中，液压马达的容积效率是（ ）。

A．TQQ1 B．TTQQQ C．TQQ D．QQQTT

6．液压系统的真空度应等于（ ）。

A．绝对压力与大气压力之差 B．大气压力与绝对压力之差

C．相对压力与大气压力之差 D．大气压力与相对压力之差

7．调速阀是用（ ）而成的。

A．节流阀和定差减压阀串联 B．节流阀和顺序阀串联

C．节流阀和定差减压阀并联 D．节流阀和顺序阀并联 电

磁

铁 动

作 8．若某三位换向阀的阀心在中间位置时，压力油与油缸两腔连通，回油封闭，则此阀的滑阀机能为（ ）。

A．P型 B．Y型 C．K型 D．C型

9．与节流阀相比较，调速阀的显着特点是（ ）。

A．流量稳定性好 B．结构简单，成本低 C．调节范围大 D．最小压差的限制较小

10．双作用叶片泵配流盘上的三角槽是为使（ ）。

A．叶片底部和顶部的液体压力相互平衡

B．吸油区过来的密封容积进入压油区时，避免压力突变，减少流量脉动

C．转子和叶片能自由旋转，使它们与配流盘之间保持一定的间隙

D．叶片在转子槽中作径向运动时速度没有突变，而减小叶片泵的冲击

11．采用卸荷回路是为了（ ）。

A．减小流量损失 B．减小压力损失 C．减小功率损失

D．提高系统发热

12．设图中回路各阀的调整压力为1p>2p>3p，那么回路能实现（ ）调压。

A．一级 B．二级 C．三级 D．四级

五 计算题

1．图中液压回路，液压缸无杆腔面积1A=502cm，有杆腔面积2A＝252cm，液压泵流量PQ＝25minL，负载LF＝80000N，阀5的调定压力5yp＝aMP，节流阀通流截面积a＝2cm，节流阀前后压差jp＝aMP，油液密度＝9003mkg，qC＝，忽略管路其它损失，试求：（1）．溢流阀2的调定压力2yp（aMP）；（2）．活塞向右的运动速度v（sm）；（3）．通过溢流阀2的溢流量2yQ（minL）；（4）．回路效率。
