报告编号： 第 页共 页
受控编号：
工程质量检测报告
工程名称：
检测代码及项目：
检测单位名称报告编号： 第 页共 页
委托单位：
建设单位：
勘察单位：
设计单位：
施工单位：
监理单位：
检测单位：
声 明
1、本报告无检验检测报告专用章及其骑缝章无效；
2、本报告无检测、审核、批准人签名无效；
3、本报告涂改、增删无效；
4、报告复印页数不全、未加盖检验检测报告专用章无效；
5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出。
检测单位资质证书编号：
检测单位地址：
邮政编码：
电话：
目录
1工程概况 .......................................................................... 4
2监测概述 .......................................................................... 4
3监测结果 .......................................................................... 7
4监测结论 .......................................................................... 7
附表1支护结构顶部水平位移观测成果表 ................................................ 8
附表2支护结构顶部竖向位移观测成果表 ................................................ 9

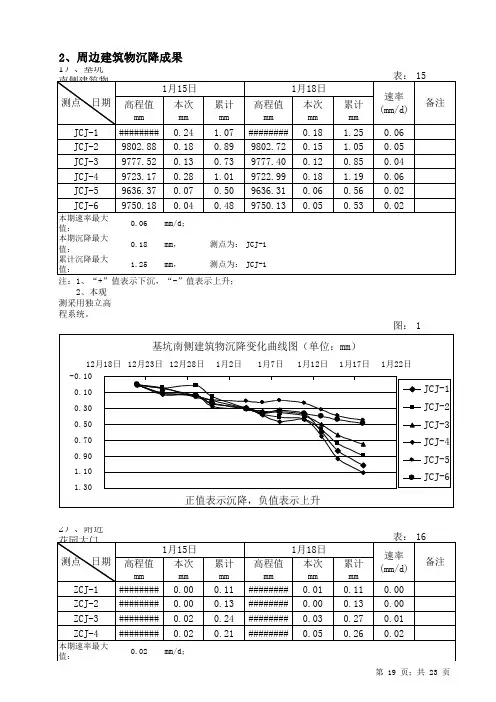

附表3周边建筑物沉降观测成果表 .................................................... 10
附表4锚索内力监测成果表 .......................................................... 11
附表5水位观测成果表 .............................................................. 12
附表6深层水平位移监测成果表 ...................................................... 13
附图1支护结构顶部位移监测点时间-累计位移值关系曲线图16
附图2基准点及监测点平面位置示意图................................................. 17
附图3现场检测影像资料（注1、项目大门照片；2、现场各监测内容监测照片） ............ 17
附件工程质量现场检测见证确认表报告编号: 第 页共 页

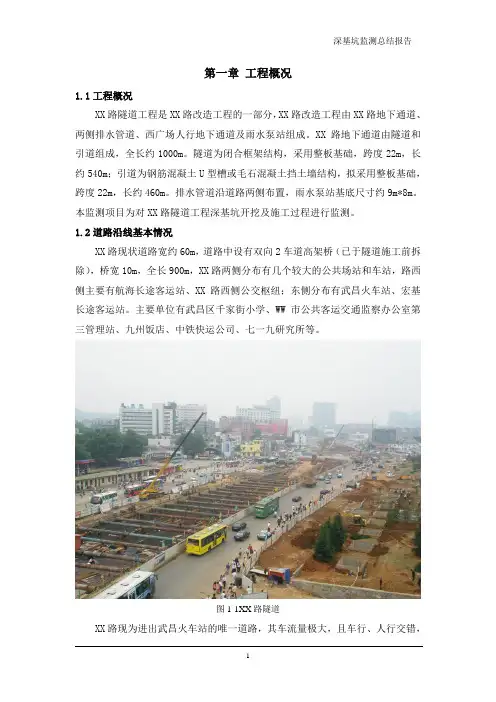

1工程概况
1.1工程名称：
建设地点：
基坑深度、面积：
支护形式：
基坑支护侧壁安全等级：
周边环境描述：
工程形象进度：
2监测概述
2.1 监测目的、方法及精度
2.1.1 监测目的
在基坑施工过程中，只有对基坑支护结构、基坑周围的土体和相邻的构筑物进行全 面、系统的监测，才能对基坑工程的安全性和对周围环境的影响程度有全面的了解，以 确保工程的顺利进行，在出现异常情况时及时反馈，并采取必要的工程应急措施，甚至 调整施工工艺或修改设计参数。
基坑监测的目的如下：
1）检验设计所采取的各种假设和参数的正确性，指导基坑开挖和支护结构的施工。
2）确保基坑支护结构和相邻建筑物的安全。
3）积累工程经验，为提高基坑工程的设计和施工的整体水平提供依据。
2.1.2 监测方法及精度
1）支护结构水平位移观测方法及精度
采用全站仪，按自由测站法或极坐标法对埋设于基坑支护结构上的水平位移标志进 行观测，每次观测所得的各个观测点坐标与基坑开挖前进行的初始观测相比较，所得的 坐标差即为该观测点在本观测周期内的累计位移值。
水平位移监测精度根据本项目的报警值确定，见下表：
水平位移监测精度要求（mm）
水平位移 报警值 累计值D（mm） D<20 2060
变化速率VD（mm/d） VD<2 2轧<4 46 报告编号: 第 页共 页 监测点坐标中误差 <0,3 <1,0 <1,5 <3,0
报告编号： 第 页共 页
注：1、监测点坐标中误差，是指监测点相对测站点（如工作基点等）的坐标中误差，为点位中 误差的1、2 ；
2、当根据累计值和变化速率选择的精度要求不一致时，水平位移监测精度优先按变化速率报警
值的要求确定。
2）支护结构沉降观测方法及精度
采用精密水准仪，配合高精度水准标尺（锢钢尺及锢钢条码尺），采用几何水准观测
方法，按国家二等水准测量的方法对埋设于基坑支护结构上的沉降观测标志进行观测，
每次观测所得的各个观测点的相对于基准点的高程与基坑开挖前进行的初始高程相比
较，所得的高程差即为该观测点在本观测周期内的沉降值。
支护结构顶部的竖向位移监测精度根据本项目的报警值确定，见下表：
竖向位移监测精度要求（mm）
竖向位移 报警值 累计值S（mm） S<20 2060
变化速率VS（mm/S） VS<2 26
监测点测站高差中误差 <0.15 <0.3 <0.5 <1.5
注：监测点测站高差中误差是指相应精度与视距的几何水准测量单程一测站的高差中误差。
3）土体深层水平位移观测方法及精度
采用测斜仪进行观测，当土体发生位移时，测斜管也随之变形并发生倾斜变化。将 探头在测斜管内自下而上以一定间距逐段滑动量测，就可获得每测段的倾斜角及水平位 移增量，通过计算就可得到任意深度的水平位移。同一测斜管的测点间距为0.5m。
测斜仪的系统精度不宜低于0.25mm/m，分辨率不宜低于0.02mm/500mm。
4）地下水位观测方法及精度
采用水位计直接测量地下水位观测孔内的水位高度。与基坑开挖前相应地下水位观 测孔内的地下水位高度进行比较，得到开挖过程中基坑周边地下水位的变化情况。
地下水位量测精度不宜低于10mm。
5）锚杆（索）内力观测及精度
采用频率计对XX根锚索内力计进行监测，并通过轴力计的率定曲线计算监测时各
个监测点的轴力，与锚索锁定时的轴力值相比较就可以了解所监测锚杆的内力变化情况。
专用测力计、钢筋应力计和应变计的量程宜为对应设计值的2倍，量测精度不宜低
于0.5%F-S，分辨率不宜低于0.2%F-S。 2.2 监测依据
1委托方提供的设计图纸;
2《工程测量规范》(GB50026-2007 )；
3《建筑变形测量规范》(JGJ 8-2016 )；
4《建筑基坑工程监测技术规范》(GB 50497 -2009)；
5国家和地区有关法规及标准(适用时)。
2.3 监测仪器设备
监测所用仪器设备见表2.3。仪器设备均在正常使用有效期内。
表2.3仪器仪表一览表
序号 设备仪器 型号规格 仪器编号 检定/校准证书编号 检定/校准有效期
2.4 监测内容、点数、次数及时间
1基坑支护结构顶位移监测:根据设计及委托方的要求共布设了 XX个位移监测点，
监测点编号为：XX〜XX,共进行了 XX次位移监测，监测点位置详见附图2 XX基准点
及监测点平面位置示意图所示。我方于20XX年XX月XX日进场进行第一次观测，于
20XX年XX月XX日最后一次观测。
2基坑周边建筑竖向位移监测：……
2.5 监测报警值
基坑及周边环境监测报警值依据XXXXX项目基坑支护相关设计图纸资料及《建筑 基坑工程监测技术规范》(GB 50497-2009)相关条款执行。本工程具体监测项目报警值 如下表2.5所示：
表2.5本工程监测项目报警值一览表
序号 监测项目 累计值(mm) 变化速率(mm/d)
1 围护桩桩顶部水平位移
2 围护桩桩顶部竖向位移
3 围护桩测斜
4 坑外深层土体测斜
5 坑外地下水位
6 立柱竖向位移
7 基坑周边建筑竖向位移
8 各类管线、地表沉降
9 桩身应力、支撑轴力
报告编号： 第 页共 页 报告编号: 第 页共 页 10
3监测结果
3.1 支护结构顶部水平位移
20XX年XX月XX日至20XX年XX月XX日观测周期的测量结果详见附表1至附
表XX，各监测点的时间-累计位移值关系曲线图见附图1。从附表1至附表XX可见在上
述观测时间段内，水平位移可连续观测的测点累计位移量在XXmm〜XXmm之间，最后
一次观测时间段内位移速率均为XXSmm/d。
3.2 基坑周边建筑竖向位移
4监测结论
4.1 支护结构顶位移
根据附表1至附表XX监测结果可知，在20XX年XX月XX日至20XX年XX月 XX日监测过程中，XX号〜XX号监测点所对应的支护结构水平位移及竖向位移的累计 变化量、位移速率均未达到设计/《建筑基坑工程监测技术规范》（GB 50497-2009）中表 8.0.4报警值的要求。
4.2 基坑周边建筑竖向位移
检测单位名称：XXX
20XX年XX月XX日
检测人员： （上岗证号： 号）
（上岗证号： 号）
报告审核：
报告批准:
报告编号:
附表1:支护结构顶部水平位移观测成果表
