毕业设计论文_单片机电子时钟的设计摘要：电子时钟作为一种常见的时间显示装置，在现代社会中应用广泛。
本文设计了一款基于单片机的电子时钟，使用DS1307实时时钟芯片来获取系统时间，并通过数码管进行显示。
设计过程中，通过对单片机的编程和电路的连接，实现了时间的显示与调节功能，具有较高的准确性和稳定性。
该设计方案简单、实用，可用于各种场合。
关键词：单片机；电子时钟；DS1307；数码管1.引言电子时钟是一种利用电子技术构造的显示时间的装置，具有时间准确、使用简单、显示清晰等特点，广泛应用于生活和工作中。
本文以单片机为核心，设计了一款实时准确的电子时钟，提高了时间的准确度和稳定性。
2.设计原理该设计的核心是通过单片机与DS1307实时时钟芯片的连接，使得单片机可以获取到准确的系统时间，并通过数码管进行显示。
DS1307芯片通过I2C总线与单片机连接，通过读取芯片中的时间寄存器，单片机可以获得当前的时间信息。
3.硬件设计本设计中使用了AT89S52单片机作为主控芯片，通过引脚与DS1307芯片相连。
单片机的P0口接到数码管的段选信号，P1口接到数码管的位选信号，通过控制这两个口的输出状态，可实现对数码管上显示的数字进行控制。
同时，为了使时钟可以正常运行，需外接一个晶振电路为单片机提供时钟信号。
4.软件设计通过对单片机的编程，实现了以下功能：(1)初始化DS1307芯片，设置初始时间；(2)每隔一秒读取一次DS1307芯片的时间寄存器，将时间信息保存到单片机的RAM中；(3)根据当前时间信息，在数码管上显示对应的小时和分钟。
5.调试与测试经过硬件的连接以及软件的编写，进行了调试与测试。
将初始时间设置为08:30，观察数码管上的显示是否正确，以及时间是否准确。
同时，通过手动调节DS1307芯片中的时间，检查单片机是否能正确获取时间，并进行显示。
6.总结与展望本文设计了一款基于单片机的电子时钟，通过单片机与DS1307芯片的连接和编程，实现了准确的时间显示功能。
专业课程设计基于单片机的简易电子钟设计专业课设说明：本次专业课程设计通过对本专业知识的学习、应用，以STC89C51单片机为核心，辅以必要的电路，设计了一个简易的电子时钟，它由5V直流电源供电，通过数码管能够准确显示时间，调整时间。
数字钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。
在这次设计中，我们采用LED数码管显示时、分、秒，以24 小时计时方式，根据数码管动态显示原理来进行显示，用12MHz的晶振产生振荡脉冲，定时器计数。
在此次设计中，电路具有显示时间的其本功能，还可以实现对时间的调整。
本次课设由本人（傅锦城136712117）孙龙龙（136712116）黄宗旭（136712107）为一组共同完成。
本人负责搜集简易时钟的设计和制作原理以及所用电路元件的参数资料和使用方法等相关资料。
并且负责电路的焊接工作。
孙龙龙负责单片机程序的编写。
黄宗旭负责电路原理图的绘制和模拟。
1. 系统基本设计思路此设计是在数码管上显示时、分和秒，电路包括：键盘、单片机及显示驱动电路。
各部分说明：（1）键盘用于校正、调节数码管上显示的时间。
（2）单片机通过输出各种电脉冲信号开驱动控制各部分正常工作。
（3）单片机发送的信号经过显示电路通过译码最终在数码管上显示出来。
（4）按键还可以切换12小时制和24小时制，并有指示灯。
系统工作过程：时间的主要处理过程是在CPU中完成的。
CPU会随时对时间进行读取数据的操作。
在读取了相应的寄存器的值后，CPU将读取的值进行处理，再通过I/O口把数据显示在数码管上。
2. 单元电路方案根据设计要求，本系统主要由控制器模块、显示驱动模块和输入模块构成。
2.1 控制器模块采用51系列作为系统控制器单片机算术运算功能强，软件编程灵活、自由度大，可用软件编程实现各种算法和逻辑控制。
由于其功耗低、体积较小、技术成熟和成本低等优点，在各个领域应用广泛。
而且抗干扰性能好。
2.2 计时模块本方案完全用软件实现数字时钟。
单片机电子时钟的设计摘要单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。
由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。
这次毕业设计通过对它的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，调整时间，从而到达学习、设计、开发软、硬件的能力。
关键词：单片机 AT89S51 电子时钟数码管Design of the singlechip electronics clockAbstractSingle slice machine from published in 70's for 20 centuries, is compare with its very high function price, is value by people and pay attention to, apply very widely, develop very quickly. Single slice the machine physical volume is small,the weight is light,the anti- interference ability is strong,the environment haven't high request,the price is cheap,the credibility is high,vivid good,develop more easy. In order to having an above-mentioned advantage, at the our country, single slice the machine is broadly applied already to turn an equipment at industrial automation control,automatic examination,intelligence instrument appearance,home appliances,electric power electronics,the machine electricity integral whole etc. each aspect, but 51 machines is is a typical model most and have a representative most in each machine of a kind. This graduation design passes to its study and application, Take the AT89S51 chips as core, assist with the electric circuit of the necessity, design a simple electronics clock, it from the 4.5 V direct current power supply power supply, pass the figures tube can accurate manifestation time, adjust time。
单片机电子时钟设计毕业论文一. 题目：单片机电子时钟时钟二.内容：设计一个数字时钟，显示范围为00：00：00~23：59：59。
通过几个开关进行控制，其中开关K1用于切换时间设置（调节时钟）和时钟运行（正常运行）状态；开关K2用于切换修改时、分、秒数值；开关K3用于使相应数值加1调节；开关K4用于减1调节；开关K5用于设定闹钟，闹钟同样可以设定初值，并且设定好后到时间通过实验箱音频放出一段乐曲作为闹铃。
选做增加项目：还可增加秒表功能（精确到0.01s）或年月日设定功能。
一、设计要求1、准确计时，以数字形式显示时、分、秒的时间。
2、小时以24小时计时形式，分秒计时为60进位。
3、校正时间功能,即能随意设定走时时间。
4、闹钟功能，一旦走时到该时间，能以声或光的形式告警提示。
5、设计5V直流电源，系统时钟电路、复位电路。
二、设计方案和论证本次设计时钟电路，使用了ATC89C51单片机芯片控制电路，单片机控制电路简单且省去了很多复杂的线路，使得电路简明易懂，使用键盘键上的按键来调整时钟的时、分、秒，用一扬声器来进行定时提醒，同时使用汇编语言程序来控制整个时钟显示，使得编程变得更容易，这样通过四个模块：键盘、芯片、扬声器、LED显示即可满足设计要求。
四．电路及功能说明：电路图如图所示：图A图B图C该数字钟是用一片AT89C51A单片机通过编程去驱动8个数码管实现的。
通过6个开关控制,从上到下6个开关KEY1~KEY6的功能分别为：KEY1,切换至秒表；KEY2,调节时间,每调一次时加1；KEY3, 调节时间,每调一次分加1；KEY4,从其它状态切换至时钟状态；KEY5,切换至闹钟设置状态,也可以对秒表清零；KEY6,秒表暂停.控制键分别与P1.0~P1.5口连接．其中：A.通过P2口和P3口去控制数码管的显示如图所示P2口接数码管的a——g端，是控制输出编码,P3口接数码管的1——8端,是控制动态扫描输出．B.从P0.0输出一个信号使二极管发光，二极管在设置的闹钟时间到了时候发光，若有乐曲可以去驱动扬声器实现。
编号单片机课程设计（2013 级）题目：基于52单片机电子时钟的设计学院：物理与机电工程学院专业：电子信息科学与技术作者姓名：陈✘✘党✘✘杜✘✘指导教师：张✘✘职称：教授完成日期：2016 年7 月 2 日二〇一六年七月基于52单片机电子时钟的设计摘要本次设计的多功能时钟系统采用STC89C52单片机为核心器件，利用其定时器/计数器定时和记数的原理，结合液晶显示电路、时钟芯片DS1302电路、电源电路以及按键电路来设计计时器。
将软硬件有机地结合起来，使得系统能够实现液晶显示，显示有年、月、日、时、分、秒以及星期，还可以设置闹钟和整点报时。
其中软件系统采用单片机汇编语言编写程序，包括显示程序、闹钟程序、中断、延时程序，按键消抖程序等，并在keil中调试运行，硬件系统利用PROTEUS 强大的功能来实现，简单且易于观察，在仿真中就可以观察到实际的工作状态。
关键词：STC89C52芯片；时钟芯片DS1302；单片机汇编语言；液晶显示电路1 设计任务及要求分析1.1 设计任务：基于单片机的电子时钟设计1.2 要求：1.2.1 用LCD液晶作为显示设备1.2.2 可以分别设定小时、分钟和秒，复位后时间为 00 00 001.2.3 能实现日期的设置年、月、日1.3 扩展要求：如闹钟功能、显示星期、整点音乐报时等2 系统方案2.1 系统整体方案的论证电路原理设计是基于小系统板包括电源电路、复位电路、按键电路、DS1302时钟电路、液晶显示驱动电路、输出控制电路。
电源部分是用电池来提供的3v-5v，晶体振荡器采用的是12MHz的石英晶体振荡器。
整个系统用单片机为中央控制器，由单片机执行采集时钟芯片的时间信号并通过显示模块来输出信号及相关的控制功能。
时钟芯片产生时钟信号，利用单片机的I/O口传给单片机；并通过I/O口实现LCD的显示。
系统设有4个独立式按键可以对时间年、月、日和星期进行调整，还可以设置闹钟。
具体如图2.1所示：图2.1 系统整体框图3硬件设计与实现3.1单片机最小系统STC89C52是一款非常适合单片机初学者学习的单片机，它完全兼容传统的8051，8031的指令系统，他的运行速度要比8051快最高支持达33MHz的晶体震荡器，在此系统中使用12MHz的晶振。
学士学位毕业论文(设计)题目：基于单片机的12864时钟显示摘要电子时钟是一种非常广泛日常计时工具，给人们的带来了很大的方便，在社会上越来越流行。
它可以对年、月、日、星期、时、分、秒进行计时，采用直观的数字显示，可以同时显示年月日时分秒等信息，还有时间校准等功能。
该电子时钟主要采用STC89C52单片机作为主控核心，用DS1302时钟芯片作为时钟、液晶12864显示屏显示。
STC89C52单片机是由深圳宏晶科技公司推出的，功耗小，电压可选用4～6V电压供电；DS1302时钟芯片是美国DALLAS公司推出的具有细电流充电功能的低功耗实时时钟芯片，它可以对年、月、日、星期、时、分、秒进行计时，还具有闰年补偿等多种功能，而且DS1302的使用寿命长，误差小；数字显示是采用的12864液晶显示屏来显示，可以同时显示年、月、日、星期、时、分、秒等信息。
此外，该电子时钟还具有时间校准等功能。
关键词：STC89C51单片机，DS1302时钟芯片，液晶12864AbstractElectronic clock is a very extensive daily timing tool, to the people has brought great convenience, more and more popular in the community. It can be the year, month, date, day, hour, minute, second for a time, using intuitive digital display, can display information such as year, month, day, hour, and time alignment functions. The electronic clock is used mainly as a master STC89C52 microcontroller core, with theDS1302 clock chip as a clock, LCD display12864. STC89C52 SCM is a Shenzhen Hong Crystal Technology has introduced, power consumption, voltage can be selected 4 ~ 6V voltage power supply; DS1302 clock chip is American DALLAS company launched with a fine current charging low-power real-time clock chip, it can year, month, date, day, hour, minute, second for a time, also has a leap year compensation and other functions, DS1302 and long life, small error; 12864 LCD digital display isused to display that can display year, month, date, day, hour, minute, second and so on. In addition, the electronic clock also has a time calibration function.Key Words:STC89C51 microcontroller, DS1302 clock chip, LCD 12864目录1绪论 (3)1.1时钟发展史 (3)1.2 目前的研究现状 (4)1.3研究目的及意义 (4)2 总体方案设计 (5)2.1 方案的选择 (5)2．1.1设计要求 (5)2．1.2方案的选择 (5)2.2总体方案组成框图 (6)3系统硬件设计 (6)3. 1主芯片模块 (6)3.1.1 中断系统 (8)3.1.2常用寄存器 (8)3.2晶振和复位电路 (10)3.2.1晶振电路 (10)3.2.2复位电路 (11)3.3 DS1302时钟芯片电路 (11)3.3.1 DS1302引脚图 (11)3.3.2 DS1302寄存器 (12)3.3.3 DS1302外围电路 (13)3.4 LCD12864显示模块 (13)3.4.1 LCD12864引脚功能 (13)3.4.2 LCD12864指令说明 (14)3.4.3 LCD12864电路接线 (15)3.5 红外遥控模块 (16)4 系统软件设计 (17)4．1 主程序设计 (17)4.2 LCD12864驱动程序 (19)4.3 DS1302驱动程序 (21)4.4 红外遥控程序 (24)5 调试结果 (25)5.1 正常显示日期时间画面 (26)5.2 进入调整时间日期画面 (26)5.3图片显示画面 (26)6总结 (27)致谢 (28)参考文献 (29)附录一 (31)附录二 (32)1绪论1.1时钟发展史很早以前,人类主要是利用天文现象和流动物质的连续运动来计时。

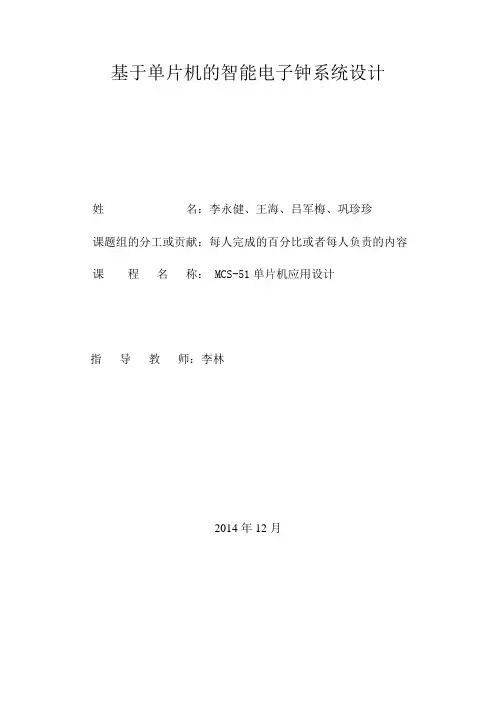

基于单片机的智能电子钟系统设计姓名：李永健、王海、吕军梅、巩珍珍课题组的分工或贡献：每人完成的百分比或者每人负责的内容课程名称： MCS-51单片机应用设计指导教师：李林2014年12月基于单片机的智能电子钟系统设计李永健、王海、吕军梅、巩珍珍（信息科学与工程学院）摘要：电子钟是一种利用数字电路来显示时间的计时装置，与传统的机械钟相比，它具有走时准确、显示直观、无机械传动装置等优点，因而得到广泛应用。
本设计通过以单片机芯片STC89C51为核心，通过软件编程完成时钟及定时的基本功能，温度芯片DS18B20完成温度测量功能。
采用了六位数码管动态显示时、分、秒，两个LED灯分别指示上下午，同时还有两个LED灯每半秒分别闪烁一次。
通过4个外部按键可以控制小时和分钟的定时和定闹以及报警。
此电子钟具有性能优越，操作简单等优点。
关键词：智能电子钟、STC89C51、LED数码管、DS18B20目录一、项目目的二、项目要求三、基本原理四、设计方案(一)系统整体设计思想(二) 电子钟计时(三) 数码管显示(四) 调时(五) 定闹、报警(六) 温度采集五、结论六、参考文献七、附录一附录二一、项目目的1. 掌握单片机各个功能模块(并行I/O口、中断系统、定时器/计数器)的工作原理、性能和特点；2、掌握单片机外围电路的设计方法和仿真方法；3、掌握单片机外围电路的调试方法；4、掌握单片机外围电路设计报告的撰写方法；5、培养团队合作精神、项目组织与管理、交流表达能力；6、培养责任感和职业道德。
二、项目要求本课程三级项目要求学生使用MCS-51系列单片机设计并制作一个具有时间显示、按键调时、闹钟报警、温度测量、遥控和自动调时等功能的软硬件系统，可实现六项基本功能分别如下：1) 时间显示：采用六个数码管显示当前时间：小时、分钟、秒。
2) 温度显示：采用两个数码管显示当前环境温度。
3) 上下午指示：采用两个发光二极管来指示上下午。
毕业设计（论文）题目：基于单片机的数字钟的设计学院：自动化学院专业：自动化起止时间：2010年 3月 21日至2010年 6月 25日摘要这次毕业设计通过对单片机的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它主要通过DP-51PROC单片机综合仿真实验仪实现，通过数码管能够准确显示时间，调整时间，它的计时周期为24小时,从而到达学习、设计、开发软、硬件的能力。
主要实现功能为显示时间，时间校准调时(采用手动按键调时)，闹铃功能（设置定时时间，到点后闹铃发出响声）。
通过键盘可以进行校时、定时。
闹铃功能使用I/O 口定时翻转电平驱动的无源蜂鸣器。
本文主要介绍了工作原理及调试过程。
关键词：单片机电子时钟单片机综合仿真实验仪AbstractThe MCU through graduation learning applications to AT89S51 chip as the core, supplemented by the necessary circuitry to design a simple electronic clock, it is mainly through the DP-51PROC Single Chip Experimental Device to achieve, through the digital control can be accurately show time, adjustment time, it's time period is 24 hours, so get to learn, design, development hardware and software capabilities. Main achieved function to show time, the time when calibration transfer (using the manual button adjustment time), alarm clock (set the regular time, the point to issue after the alarm sound). When the keyboard can be school, regularly. Alarm clock using the I / O port level drivers regularly turn passive buzzer.This paper describes the working principle and the debugging process.Keywords：MCU electronics clock DP-51PROC目录摘要 (2)Abstract (3)第一章概述 (5)第二章方案论证与比较 (6)2.1数字时钟方案 (6)2.2数码管显示方案 (6)2.3闹铃方案 (6)2.4校准方案 (7)第三章系统设计 (7)3.1总体设计 (7)3.1.1系统说明 (7)3.2模块设计 (7)3.2.1电源部分 (8)3.2.2复位电路 (8)3.2.3程序下载接口 (8)3.2.4位选部分 (9)3.2.5数码管的连接电路 (9)3.2.6控制部分 (10)3.2.7蜂鸣器驱动电路 (11)第四章原理 (12)4.1系统总体方案选择与说明 (12)4.2工作原理 (13)4.3各单元硬件设计说明及计算方法 (14)4.4软件设计与说明 (14)第五章软件设计 (15)5.1主程序流程 (15)5.2闹铃程序..................................................................................................... 错误！未定义书签。
本科毕业论文基于89C51单片机电子数字时钟的设计目录第一章第一章 电子时钟的总体设计电子时钟的总体设计 ....................................................................................................... ...................................................................................................... 44 1.1 设计目的设计目的.......................................................................................................................... 4 1.1.1 课程设计课程设计 ............................................................................................................... 4 1.1.2 AT89C51芯片的串口功能芯片的串口功能.................................................................................... 4 1.1.3用keil 软件进行编程与调试 .................................................................................. 4 1.2 设计任务设计任务 .......................................................................................................................... 4 1.3 设计思路设计思路.......................................................................................................................... 4 第二章第二章 硬件系统的设计硬件系统的设计............................................................................................................... .............................................................................................................. 66 2.1 电路原理图设计电路原理图设计 .............................................................................................................. 6 2.1.1 电子钟的硬件电路框图电子钟的硬件电路框图...................................................................................... 6 2.2 AT89C51引脚及其功能 (6)2.2.1 AT89C51的原理及说明的原理及说明 ........................................................................................ 6 2.2.2 引脚功能引脚功能 ............................................................................................................... 7 2.3 驱动部件驱动部件 .......................................................................................................................... 8 2.4 显示部分显示部分.......................................................................................................................... 9 第三章第三章 软件系统的设计软件系统的设计............................................................................................................. ............................................................................................................ 110 3.1 电子钟的主程序电子钟的主程序............................................................................................................ 11 3.2 电子钟的显示子序电子钟的显示子序 ........................................................................................................ 12 3.3 定时器中断服务程序定时器中断服务程序 .................................................................................................... 13 3.4 电子时钟设计程序清单电子时钟设计程序清单 ................................................................................................ 15 3.5 程序进行编译仿真程序进行编译仿真........................................................................................................ 18 3.5.1 89C51程序 ......................................................................................................... 18 3.5.2 用PROTEUS ISIS 进行电子万年历的仿真测试 . (20)第四章第四章对89C51设计的电子时钟的总结................................................................................. 22 参考文献 ........................................................................................................................................ . (2)23摘要本次实训是基于AT89C51单片机电子钟的设计，对时、分、秒的显示的控制,时、分、秒用六位数码管显示LED 数码管时钟电路采用24小时计时方式。
论文题目基于单片机的简易电子时钟设计班级：xxxxxx专业：电子信息工程学生姓名：xxxx指导教师：xxxx日期：xxxx-xx-xx摘要数字钟已成为人们日常生活中必不可少的必需品，广泛用于个人家庭以及办公室等公共场所，给人们的生活、学习、工作、娱乐带来极大的方便。
由于数字集成电路技术的发展和采用了先进的石英技术，使数字钟具有走时准确、性能稳定、携带方便等优点，它还用于计时、自动报时及自动控制等各个领域。
尽管目前市场上已有现成的数字钟集成电路芯片出售，价格便宜、使用也方便，但鉴于单片机的定时器功能也可以完成数字钟电路的设计，因此进行数字钟的设计是必要的。
在这里我们将已学过的比较零散的数字电路的知识有机的、系统的联系起来用于实际，来培养我们的综合分析和设计电路，写程序、调试电路的能力。
单片机具有体积小、功能强可靠性高、价格低廉等一系列优点，不仅已成为工业测控领域普遍采用的智能化控制工具，而且已渗入到人们工作和和生活的各个角落，有力地推动了各行业的技术改造和产品的更新换代，应用前景广阔。
关键字：单片机，数字时钟。
AbstractDigital clock has become an indispensable necessities in People's Daily life, widely used in personal family and office and other public places, to people's life, study, work, entertainment, bring great convenience. Due to the development of the digital integrated circuit technology and adopts the advanced quartz technology, walking make digital clock has advantages of accurate, stable performance, easy to carry, it is also used in timing, automatic feed and automatic control and other fields. Although already on the market at present the ready-made digital clock chip for sale, cheap, use is convenient, but in view of the single chip microcomputer timer function also can complete the design of the digital clock circuit, therefore is necessary for the design of digital clock. Here we will have learned more fragmented knowledge of digital circuit of the organic link, the system used in practice, to develop our comprehensive analysis and circuit design, programming, debugging circuit ability.SCM has small volume and powerful function, high reliability, low price and a series of advantages, not only has become widely used in the field of industrial measurement and control intelligent control instruments, and has penetrated into every corner of the people work and life, effectively promote the industry's technological transformation and upgrading of products, the wide prospect of application.Keywords: Single chip microcomputer,Digital clock.目录第一章设计方案 (1)1.1 课程设计目的 (1)1.2 设计要求 (1)1.3 实现时钟计时的基本方法 (1)1.4 电子钟的时间显示 (1)1.5 电子钟的时间调整 (2)1.6 总体方案介绍 (2)1.6.1 计时方案 (2)1.6.2 控制方案 (2)第二章系统硬件电路设计 (3)2.1 单片机模块设计 (3)2.1.1 芯片分析 (3)2.1.2 晶振电路 (4)2.1.3 复位电路 (5)2.2 数码显示模块设计 (5)2.3 按键模块 (8)第三章系统软件设计 (9)3.1 软件设计分析 (9)3.2 系统软件设计流程图 (9)3.2.1 主程序流程图 (9)3.2.2 定时器流程图 (9)3.2.3 按键检测流程图 (10)3.2.4 时间显示流程图 (10)3.3 源程序清单 (11)第四章系统仿真与实验测试 (16)4.1 系统仿真 (16)4.2 实验测试 (16)小结 (17)致谢 (18)参考文献 (19)附录 (20)第一章设计方案1.1 课程设计目的(1)巩固、加深和扩大单片机应用的知识面，提高综合及灵活运用所学知识解决工业控制的能力；(2)培养针对课题需要，选择和查阅有关手册、图表及文献资料的自学能力，提高组成系统、编程、调试的动手能力；(3)过对课题设计方案的分析、选择、比较、熟悉单片机用系统开发、研制的过程，软硬件设计的方法、内容及步骤。
1.2 设计要求1）．时制式为24小时制。
2）．采用LED数码管显示时、分，秒采用数字显示。
3）．具有方便的时间调校功能。
4）．计时稳定度高，可精确校正计时精度。
1.3 实现时钟计时的基本方法利用MCS-51系列单片机的可编程定时/计数器、中断系统来实现时钟计数。
(1) 计数初值计算:把定时器设为工作方式1，定时时间为50ms，则计数溢出20次即得时钟计时最小单位秒，而100次计数可用软件方法实现。
假设使用T/C0，方式1，50ms定时，fosc=12MHz。
则初值X满足（216-X）×1/12MHz×12μs =50000μsX=15536→0011110010110000→3CB0H(2) 采用中断方式进行溢出次数累计,计满20次为秒计时（1秒）；(3) 从秒到分和从分到时的计时是通过累加和数值比较实现。
1.4 电子钟的时间显示电子钟的时钟时间在六位数码管上进行显示，因此，在内部RAM中设置显示缓冲区共8个单元。
LED8 LED7 LED6 LED5 LED4 LED3 LED2 LED1时十位时个位分隔分十位分个位分隔秒十位秒个位第1页共20页1.5 电子钟的时间调整电子钟设置4个按键通过程序控制来完成电子钟的时间调整。
A键调整时（加）；B键调整时（减）；C键调整分（加）；D键调整分（减）；1.6 总体方案介绍1.6.1 计时方案利用STC12C5A08S2单片机内部的定时/计数器进行中断时，配合软件延时实现时、分、秒的计时。
该方案节省硬件成本，且能使读者在定时/计数器的使用、中断及程序设计方面得到锻炼与提高，对单片机的指令系统能有更深入的了解，从而对学好单片机技术这门课程起到一定的作用。
1.6.2 控制方案STC12C5A08S2的P0口和P2口外接由八个LED数码管(LED8～LED1)构成的显示器，用P0口作LED的段码输出口，P2口作八个LED数码管的位控输出线，P1口外接四个按键A、B、C、D构成键盘电路。
STC12C5A08S2 是一种低功耗，高性能的CMOS 8位微型计算机。
它带有8K Flash 可编程和擦除的只读存储器（EPROM），该器件采用ATMEL的高密度非易失性存储器技术制造，与工业上标准的80C51和80C52的指令系统及引脚兼容，片内Flash 集成在一个芯片上，可用与解决复杂的问题，且成本较低。
简易电子钟的功能不复杂，采用其现有的I/O便可完成，所以本设计中采用此的设计方案。
第2页共20页第二章系统硬件电路设计根据以上的电子时钟的设计要求可以分为以下的几个硬件电路模块：单片机模块、数码显示模块与按键模块，模块之间的关系图如下面得方框电路图2-1所示。
图2-1 硬件电路方框图2.1 单片机模块设计2.1.1 芯片分析STC12C5A08S2单片机引脚图如图2-2所示：图2-2 STC12C5A08S2引脚图MCS-51单片机是标准的40引脚双列直插式集成电路芯片，其各引脚功能如下：VCC：+5V电源。
VSS：接地。
第3页共20页RST：复位信号。
当输入的复位信号延续两个机器周期以上的高电平时即为有效，用完成单片机的复位初始化操作。
XTAL1和XTAL2：外接晶体引线端。
当使用芯片内部时钟时，此二引线端用于外接石英晶体和微调电容；当使用外部时钟时，用于接外部时钟脉冲信号。
P0口：P0口为一个8位漏极开路双向I/O口，当作输出口使用时，必须接上拉电阻才能有高电平输出；当作输入口使用时，必须先向电路中的锁存器写入“1”，使FET截止，以避免锁存器为“0”状态时对引脚读入的干扰。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，它不再需要多路转接电路MUX；因此它作为输出口使用时，无需再外接上拉电阻，当作为输入口使用时，同样也需先向其锁存器写“1”，使输出驱动电路的FET截止。
P2口：P2口电路比P1口电路多了一个多路转接电路MUX，这又正好与P0口一样。
P2口可以作为通用的I/O口使用，这时多路转接电路开关倒向锁丰存器Q端。
P3口：P3口特点在于，为适应引脚信号第二功能的需要，增加了第二功能控制逻辑。
当作为I/O口使用时，第二功能信号引线应保持高电平，与非门开通，以维持从锁存器到输出端数据输出通路的畅通。
当输出第二功能信号时，该位应应置“1”，使与非门对第二功能信号的输出是畅通的，从而实现第二功能信号的输出。
2.1.2 晶振电路下图所示为时钟电路原理图，在STC12C5A08S2芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTAL1，输出端为引脚XTAL2。
