压力传感器的分类及特点

电感式压力传感器引言电感式压力传感器是一种常用的压力测量设备，广泛应用于工业控制、医疗设备、汽车制造等领域。

本文将介绍电感式压力传感器的工作原理、结构特点以及应用领域等方面内容。

一、工作原理电感式压力传感器利用力传感器的电感变化来测量压力。

当传感器受到外界的压力作用时，弹性元件会发生形变，进而改变电感器的电感值。

因此，通过测量电感值的变化，可以得到与压力相关的电信号。

二、结构特点1. 弹性元件：电感式压力传感器的核心部件是弹性元件，它承受外界压力产生的形变。

常见的弹性元件包括金属薄膜、弹簧等，在不同的应用场景下选择不同的材料和结构。

2. 电感线圈：电感线圈是电感式压力传感器的另一个重要组成部分。

它与弹性元件相连接，并根据弹性元件的形变改变电感值。

通常，电感线圈采用绕制在磁芯上的线圈结构，通过电感线圈的变化，可以间接测量压力。

3. 信号处理电路：电感式压力传感器还包含信号处理电路，用于处理电感线圈输出的电信号。

信号处理电路可以将电感线圈的电信号转换为标准的电压或电流信号，以便用于后续的信号处理和控制。

三、应用领域1. 工业控制：电感式压力传感器广泛应用于工业控制领域，用于测量和控制各种流体的压力。

例如，在液压系统中，电感式压力传感器可以测量和监控液压系统中的压力，并根据实际情况进行自动调节。

2. 汽车制造：电感式压力传感器在汽车制造中发挥着重要作用。

它被用于测量发动机的油压、刹车系统的制动压力等，以保证汽车的正常运行和驾驶安全。

3. 医疗设备：在医疗设备中，电感式压力传感器常被用于测量生物组织的压力。

例如，在血液透析机中，电感式压力传感器能够准确测量透析器内的压力，以保证透析过程的安全和有效性。

4. 其他领域：电感式压力传感器还在航空航天、石油化工等领域得到了广泛应用。

在航空航天领域，电感式压力传感器被用于测量飞机燃料系统、液压系统等的压力；而在石油化工领域，电感式压力传感器能够测量管道内的压力，以保证生产过程的安全性和稳定性。

fsr压力传感器技术手册FSR 压力传感器（Force Sensing Resistor，力敏电阻）是一种具有出色性能和广泛应用的压力传感器。

它通过测量电阻值的变化来感应外界的压力变化，从而实现对压力的测量。

以下是一份FSR 压力传感器技术手册的大致内容：一、FSR 压力传感器简介1. 工作原理：FSR 压力传感器是一种基于压阻效应的传感器，当受到压力作用时，其电阻值会发生明显变化。

通过测量这种变化，可以获得压力的大小。

2. 特点：FSR 压力传感器具有高灵敏度、高线性度、良好的重复性和稳定性，适用于各种压力测量场景。

二、FSR 压力传感器的分类1. 按结构分类：FSR 压力传感器可分为薄膜型、硅膜型、陶瓷型等不同类型。

2. 按输出信号分类：FSR 压力传感器可分为模拟输出型和数字输出型。

三、FSR 压力传感器的主要性能指标1. 灵敏度：FSR 压力传感器的灵敏度指受压力变化引起的电阻变化率。

灵敏度越高，压力传感器的测量范围越大。

2. 线性度：FSR 压力传感器的线性度指传感器输出与输入压力之间的线性关系。

线性度越好，传感器的测量精度越高。

3. 精度：FSR 压力传感器的精度指传感器测量结果与真实值之间的偏差。

精度越高，传感器的可靠性越好。

4. 响应时间：FSR 压力传感器的响应时间指传感器输出信号达到90% 峰值的时间。

响应时间越短，传感器对压力变化的反应速度越快。

5. 工作温度范围：FSR 压力传感器的工作温度范围指传感器在正常工作条件下能稳定运行的温度范围。

工作温度范围越宽，传感器的适应性越强。

四、FSR 压力传感器的应用领域1. 电子设备：FSR 压力传感器广泛应用于电子设备中，如智能手机、平板电脑、笔记本等，实现对触摸屏、按键等部件的压力检测。

2. 汽车电子：FSR 压力传感器在汽车电子领域中的应用日益广泛，如汽车安全气囊、座椅调节器、车窗升降等系统。

3. 工业自动化：FSR 压力传感器在工业自动化领域中具有广泛应用，如压力控制系统、机器人抓取装置等。

压力传感器使用说明书一、产品概述压力传感器是一种通过检测介质压力变化并转换成电信号输出的装置。

本产品适用于工业自动化、气体液体流量测量等领域，具有高精度、高稳定性的特点。

二、产品特点1. 高精度检测：本产品采用先进的传感技术，能够提供高精度的压力检测，满足各种应用场景的需求。

2. 宽工作范围：压力传感器适用于多种介质，工作范围广，可靠性高。

3. 强耐压能力：传感器具备较高的耐压能力，能够在恶劣环境下稳定工作。

4. 高温性能：产品具备良好的高温适应性，能够在高温环境中正常工作。

5. 防护等级高：产品外壳采用特殊防护设计，能够有效防止灰尘和湿气的侵入。

三、安装步骤1. 确保待测介质与传感器兼容，并检查传感器型号、压力范围等参数是否与实际需求相符。

2. 清洁待测介质的连接口，确保无杂质或腐蚀物质残留。

3. 使用密封胶或垫片等密封材料，将传感器与待测介质连接口紧密连接。

4. 将传感器连接至实时监测系统或数据采集设备，并根据系统要求进行接线。

四、使用注意事项1. 避免压力超过传感器的额定范围，否则可能损坏传感器或导致不准确的测量结果。

2. 避免传感器接触腐蚀性介质，可使用密封件或防护罩等方法保护传感器。

3. 定期检查传感器连接是否紧固，确保传感器与待测介质连接密封性良好。

4. 在使用过程中，如发现传感器存在异常情况（如漏液、漏气等），应及时停止使用并联系售后服务。

5. 避免传感器受到剧烈震动或冲击，以免影响传感器的正常工作。

6. 如需维修或更换传感器，请联系售后服务中心，并遵循相关操作流程。

五、维护与保养1. 定期清洁传感器表面，避免污垢或粉尘的积聚影响传感器性能。

2. 避免接触高浓度化学物质，以防损坏传感器的密封性能。

3. 如传感器长时间不使用，建议存放在干燥、温度恒定的环境中，避免暴露于高温或潮湿环境。

4. 如需更换传感器，应按照产品说明书进行操作，确保正确连接和安装。

六、故障排除1. 传感器无输出信号：检查传感器电源是否正常连接，确保传感器供电正常。

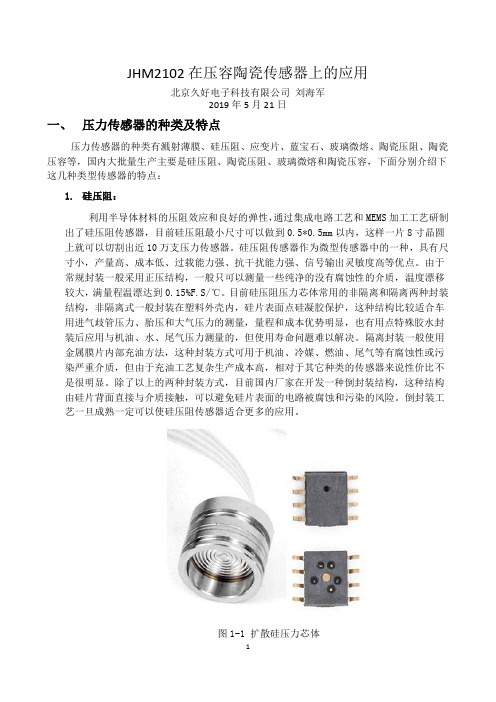

JHM2102在压容陶瓷传感器上的应用北京久好电子科技有限公司刘海军2019年5月21日一、压力传感器的种类及特点压力传感器的种类有溅射薄膜、硅压阻、应变片、蓝宝石、玻璃微熔、陶瓷压阻、陶瓷压容等，国内大批量生产主要是硅压阻、陶瓷压阻、玻璃微熔和陶瓷压容，下面分别介绍下这几种类型传感器的特点：1.硅压阻：利用半导体材料的压阻效应和良好的弹性，通过集成电路工艺和MEMS加工工艺研制出了硅压阻传感器，目前硅压阻最小尺寸可以做到0.5*0.5mm以内，这样一片8寸晶圆上就可以切割出近10万支压力传感器。

硅压阻传感器作为微型传感器中的一种，具有尺寸小，产量高、成本低、过载能力强、抗干扰能力强、信号输出灵敏度高等优点。

由于常规封装一般采用正压结构，一般只可以测量一些纯净的没有腐蚀性的介质，温度漂移较大，满量程温漂达到0.15%F.S/℃。

目前硅压阻压力芯体常用的非隔离和隔离两种封装结构，非隔离式一般封装在塑料外壳内，硅片表面点硅凝胶保护，这种结构比较适合车用进气歧管压力、胎压和大气压力的测量，量程和成本优势明显，也有用点特殊胶水封装后应用与机油、水、尾气压力测量的，但使用寿命问题难以解决。

隔离封装一般使用金属膜片内部充油方法，这种封装方式可用于机油、冷媒、燃油、尾气等有腐蚀性或污染严重介质，但由于充油工艺复杂生产成本高，相对于其它种类的传感器来说性价比不是很明显。

除了以上的两种封装方式，目前国内厂家在开发一种倒封装结构，这种结构由硅片背面直接与介质接触，可以避免硅片表面的电路被腐蚀和污染的风险。

倒封装工艺一旦成熟一定可以使硅压阻传感器适合更多的应用。

图1-1 扩散硅压力芯体2.陶瓷压阻：陶瓷电阻技术采用厚膜印刷工艺将惠斯通电桥印刷在陶瓷结构的表面，利用压敏电阻效应，实现将介质的压力信号转换为电压信号。

陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。

陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40 ～135 ℃，电气绝缘程度2kV，这样高的绝缘强度其它传感器很难做到，目前国内有较多厂家提供陶瓷电阻压力传感器芯体。

题目：MEMS压力传感器的应用场景一、MEMS压力传感器的原理和特点MEMS（Micro-Electro-Mechanical Systems）压力传感器是一种微型压力传感器，由微机械制造技术和集成电路技术相结合而成。

它的原理是利用微型机械结构感应外部压力变化，通过微小的电阻、电容变化来转换成电信号输出。

MEMS压力传感器具有体积小、重量轻、功耗低、频率响应快、精度高、价格低等特点。

二、MEMS压力传感器在汽车领域的应用1. 轮胎压力检测系统现代汽车配备了TPMS（Tire Pressure Monitoring System）系统，通过安装在车轮上的MEMS压力传感器，实时监测轮胎的气压，一旦轮胎气压异常，系统会发出警报提醒驾驶员。

这不仅提高了行车安全，还减少了燃油消耗和轮胎磨损。

2. 发动机控制系统发动机的进气歧管、油路系统、涡轮增压器等部件的压力都需要精确控制，MEMS压力传感器可以实时监测这些压力数据，为发动机控制系统提供精准的参数，提高了发动机的燃烧效率和动力输出。

三、MEMS压力传感器在医疗设备中的应用1. 人体生理参数监测MEMS压力传感器可以应用于血压仪、呼吸机、体重秤等医疗设备中，通过实时监测人体的生理参数，帮助医生对患者进行及时的诊断和治疗。

2. 医用气体输送控制医院的氧气、氮气输送系统中需要对气体压力进行严格控制，MEMS压力传感器可以实现对医用气体压力的实时监测和控制，提高了输气系统的安全性和稳定性。

四、MEMS压力传感器在工业自动化领域的应用1. 液体、气体压力监测在工业生产中，液体、气体的压力监测是非常重要的，可以通过安装在管道、容器中的MEMS压力传感器实时监测液体、气体的压力情况，实现对生产过程的自动化控制。

2. 液位检测MEMS压力传感器还可以应用于液位检测，通过测量液体的压力来判断液位的高低，广泛应用于石油化工、水处理、食品加工等工业领域。

五、MEMS压力传感器在航天航空领域的应用1. 飞机气压控制在飞机上，需要对飞机的气压进行实时监测和控制，以保障飞机飞行安全。

一文读懂压力传感器的原理和分类压力传感器是一种测量物体压力的装置，它能将物体受到的压力转化成电信号输出。

在各个行业中广泛应用，包括工业生产、医疗设备、汽车工程等领域。

压力传感器可根据工作原理和结构分类，下面将详细介绍压力传感器的原理和分类。

压力传感器的工作原理：压力传感器的工作原理基于普通移位传感器，并且通过应变传感器来测量温度、压差、流量和液位等物理量。

应变传感器的工作原理基于物体在受到力的作用下发生应变。

应变传感器通常采用金属材料制成，当外加力使其发生变形时，导电材料的电阻值也会发生变化。

通过测量电阻的改变，可以精确测量物体受到的压力。

压力传感器的分类：1.电阻式压力传感器：电阻式压力传感器是最常见的一种类型，其原理是通过电阻传感器测量物体受到的压力。

它的特点是结构简单、价格低廉，并且在工业控制和汽车工程中得到广泛应用。

2.脱膜式压力传感器：脱膜式压力传感器是一种通过断面改变而产生压力变化的传感器。

当压力传感器受到外部压力时，膜片会发生形变，从而改变其电阻值。

脱膜式压力传感器在一些需要快速响应和高精度测量的应用中广泛使用。

3.爆破膜片压力传感器：爆破膜片压力传感器是一种常用于测量高压和爆炸性环境的传感器。

它的结构特点是在传感器内部设置了一片薄膜，当膜片受到高压力时会破裂，从而释放压力。

爆破膜片压力传感器具有高精度和可靠性的特点，在石油化工、军事装备和航空航天等领域得到广泛应用。

4.变容式压力传感器：变容式压力传感器是一种通过测量电容变化来测量压力的传感器。

它的原理是通过改变传感器内部两个电极之间的电容值来测量压力。

变容式压力传感器在医疗设备、液位控制和航空航天等领域有着广泛的应用。

综上所述，压力传感器的工作原理是通过应变传感器来测量物体受到的压力，通过测量电阻、电容或电压等信号来输出压力值。

根据工作原理和结构的不同，压力传感器可以分为电阻式、脱膜式、爆破膜片和变容式等多种类型。

每一种类型的压力传感器都有着自己的适用领域和特点，可以根据具体应用需求选择合适的传感器。

MEMS压力传感器名词解释：MEMS：Micro-Electro Mechanical System，微型电子机械系统或微机电系统，是利用半导体集成电路加工和超精密机械加工等多种技术，并应用现代信息技术制作而成的微型器件或系统。

半导体集成电路：一种通过一定工艺把一个电路中所需的晶体管、二极管、电阻、电容和电感等元件及布线互连一起，制作在一小块或几小块半导体晶片或介质基片上，然后封装在一个管壳内，具备所需电路功能的微型电子器件或部件。

晶圆：硅半导体集成电路或 MEMS 器件和芯片制作所用的硅晶片，由于其形状为圆形，故称为晶圆。

单晶硅：硅的一种形态，具有完整的点阵结构且晶体内原子都是呈周期性规则排列的硅晶体，是 MEMS 的主要材料。

多晶硅：硅的一种形态，晶体内各局部区域里原子呈周期性排列，但不同局部区域之间的原子排列无序，在MEMS 中多用于结构层和电极导电层。

二氧化硅：硅的一种氧化物，一般指通过热氧化和沉积等方法制作而成的薄膜材料，在MEMS 中多用于绝缘层、掩膜和牺牲层。

惠斯顿电桥：由四个电阻组成的电桥电路，是一种可利用电阻变化来测量外部物理量变化的电路器件设计。

压电效应：某些电介质受到外部机械力作用而变形时，电介质材料内部产生极化并产生正负相反的电荷的现象。

EDA：Electronic Design Automation，电子设计自动化，指以计算机为工作平台，融合应用电子技术、计算机技术、信息处理及智能化技术，完成电子产品的自动设计。

封装：集成电路和 MEMS 的安装、固定、密封工艺过程，具有实现集成电路、MEMS 管脚与外部电路的连接，并防止外界杂质腐蚀电路的作用。

PCB：Printed Circuit Board，印制电路板，是组装电子产品各电子元器件用的基板，是在通用基材上按预定设计形成点间连接及印制元件的印制板。

温漂：温度漂移，指环境温度变化造成半导体集成电路、MEMS 等器件性能参数变化，导致器件参数不稳定甚至无法工作的现象。

压阻压力传感器的主要特点
压阻式压力传感器是一种常见的传感器类型之一，其基本原理是通过检测压力
对薄膜或陶瓷材料的变形程度而测量所感知的压力大小。

压阻压力传感器具有以下几个主要特点：
高精度
压阻压力传感器通常具有高精度的特点，它们可以测量非常微小的压力变化，
例如，小于1kPa的压力变化。

范围广
压阻压力传感器可以应用于各种应用场景，例如，军事、医疗、工业、航空、
汽车等领域。

反应迅速
压阻压力传感器具有非常快速的响应速度，可以对瞬态压力进行准确和及时的
检测。

易于安装
压阻压力传感器的机械结构通常相对简单，安装和维护比其他类型的压力传感
器更加容易。

成本低廉
相对于其他类型的压力传感器，压阻压力传感器通常具有较低的成本，这使得
其在大规模应用中越发具有优势。

耐用性好
压阻压力传感器通常具有较好的耐用性，能够在恶劣的环境条件下长期稳定地
工作。

总之，压阻压力传感器是一种非常实用的压力传感器类型，具有高精度、范围广、反应迅速、易于安装、成本低廉、耐用性好等多种优点。

随着科技的不断进步，它们在工业、军事、医疗、航空、汽车等领域的应用将会越来越广泛，成为现代化工业的不可或缺的重要组成部分。

压力传感器原理及应用压力传感器是压力检测系统中的重要组成部分,由各种压力敏感元件将被测压力信号转换成容易测量的电信号作输出,给显示仪表显示压力值,或供控制和报警使用。

压力传感器的种类繁多，如压阻式压力传感器、应变式压力传感器、压电式压力传感器、电容式压力传感器、压磁式压力传感器、谐振式压力传感器及差动变压器式压力传感器，光纤压力传感器等。

一、压阻式压力传感器固体受力后电阻率发生变化的现象称为压阻效应。

压阻式压力传感器是基于半导体材料(单晶硅)的压阻效应原理制成的传感器，就是利用集成电路工艺直接在硅平膜片上按一定晶向制成扩散压敏电阻，当硅膜片受压时，膜片的变形将使扩散电阻的阻值发生变化。

压阻式具有极低的价格和较高的精度以及较好的线性特性。

1、压阻式压力传感器基本介绍压阻式传感器有两种类型：一种是利用半导体材料的体电阻做成粘贴式应变片，称为半导体应变片，因此应变片制成的传感器称为半导体应变式传感器，另一种是在半导体材料的基片上用集成电路工艺制成的扩散电阻，以此扩散电阻的传感器称为扩散型压阻传感器。

半导体应变式传感器半导体应变式传感器的结构形式基本上与电阻应变片传感器相同，也是由弹性敏感元件等三部分组成，所不同的是应变片的敏感栅是用半导体材料制成。

半导体应变片与金属应变片相比，最突出的优点是它的体积小而灵敏高。

它的灵敏系数比后者要大几十倍甚至上百倍，输出信号有时不必放大即可直接进行测量记录。

此外，半导体应变片横向效应非常小，蠕变和滞后也小，频率响应范围亦很宽，从静态应变至高频动态应变都能测量。

由于半导体集成化制造工艺的发展，用此技术与半导体应变片相结合，可以直接制成各种小型和超小型半导体应变式传感器，使测量系统大为简化。

但是半导体应变片也存在着很大的缺点，它的电阻温度系统要比金属电阻变化大一个数量级，灵敏系数随温度变化较大它的应变—电阻特性曲线性较大，它的电阻值和灵敏系数分散性较大，不利于选配组合电桥等等。
