气压传感器分类

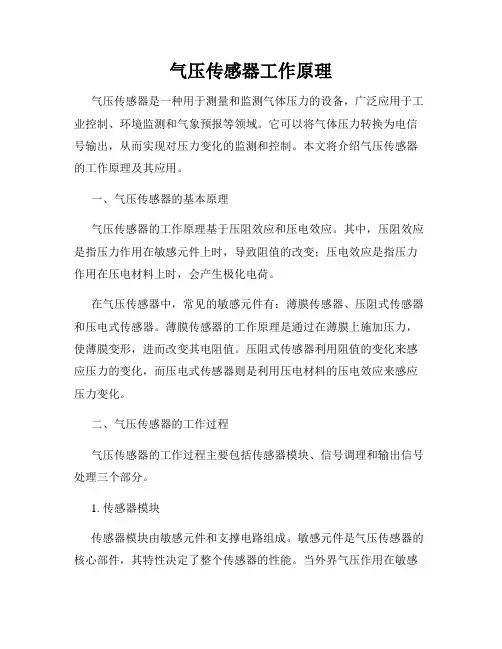

气压传感器工作原理气压传感器是一种用于测量和监测气体压力的设备，广泛应用于工业控制、环境监测和气象预报等领域。

它可以将气体压力转换为电信号输出，从而实现对压力变化的监测和控制。

本文将介绍气压传感器的工作原理及其应用。

一、气压传感器的基本原理气压传感器的工作原理基于压阻效应和压电效应。

其中，压阻效应是指压力作用在敏感元件上时，导致阻值的改变；压电效应是指压力作用在压电材料上时，会产生极化电荷。

在气压传感器中，常见的敏感元件有：薄膜传感器、压阻式传感器和压电式传感器。

薄膜传感器的工作原理是通过在薄膜上施加压力，使薄膜变形，进而改变其电阻值。

压阻式传感器利用阻值的变化来感应压力的变化，而压电式传感器则是利用压电材料的压电效应来感应压力变化。

二、气压传感器的工作过程气压传感器的工作过程主要包括传感器模块、信号调理和输出信号处理三个部分。

1. 传感器模块传感器模块由敏感元件和支撑电路组成。

敏感元件是气压传感器的核心部件，其特性决定了整个传感器的性能。

当外界气压作用在敏感元件上时，敏感元件会产生相应的压力变形，并将其转化为电信号输出。

支撑电路则负责对敏感元件提供电源和信号调理等功能。

2. 信号调理信号调理是为了保证传感器输出信号的稳定性和可靠性。

它包括温度补偿、放大和滤波等步骤。

温度补偿是为了减小温度变化对传感器输出的干扰，确保输出信号的准确性。

放大是为了增大传感器输出信号的幅度，以便后续处理。

滤波则用于去除噪声、杂波等不必要的信号成分，提高系统的抗干扰能力。

3. 输出信号处理输出信号处理是将传感器输出的模拟信号转化为数字信号，并进行进一步处理和分析。

这一步骤通常由微处理器或者模数转换器完成。

经过数字信号处理后，可以获得更多的信息，如气压变化趋势、最大值、最小值等。

三、气压传感器的应用气压传感器广泛应用于各个领域。

以下是一些常见应用的示例：1. 工业控制领域气压传感器可以用于监测和控制工业生产过程中的气体压力。

传感器分类方法传感器作为现代科技领域的重要分支，被广泛应用于各种环境和应用中。

对传感器进行适当的分类，不仅有助于更好地理解其工作原理和应用场景，也有助于设计、选择和优化传感器。

本文将深入探讨传感器的分类方法，以期为读者提供全面、深入的理解。

一、按工作原理分类1. 电学传感器：通过电学原理进行测量的传感器，如电阻式、电容式、电感式等。

这些传感器将物理量转化为电信号，便于后续的信号处理和测量。

2. 光学传感器：基于光学原理进行测量的传感器，如光电式、光纤式等。

这类传感器通过光的干涉、折射、吸收等性质，将物理量转化为光信号，再进一步转化为电信号。

3. 磁学传感器：利用磁场原理进行测量的传感器，如霍尔式、磁阻式等。

这类传感器通过测量磁场的变化，可以实现对电流、位移、速度等物理量的测量。

4. 化学传感器：能够检测和识别化学物质的传感器，如气敏式、湿敏式等。

这类传感器在环境保护、医疗诊断等领域具有广泛应用。

二、按输出信号类型分类1. 模拟传感器：输出信号为连续模拟信号的传感器，如电压、电流等。

这类传感器在连续监测和记录数据方面具有优势。

2. 数字传感器：输出信号为数字信号的传感器，如编码器、光栅尺等。

这类传感器精度高，抗干扰能力强，适合于需要高精度测量的场合。

三、按应用领域分类1. 工业自动化领域：主要用于检测生产过程中的各种物理量，如温度、压力、流量等。

这些传感器通常需要承受恶劣的工作环境，具有较高的稳定性和可靠性。

2. 生物医学领域：主要用于生物体参数的检测和监测，如生理参数、生物分子等。

这类传感器需要具有良好的生物相容性和稳定性。

3. 环境监测领域：主要用于监测环境中的各种参数，如温度、湿度、气压、气体浓度等。

这类传感器需要具有良好的环境适应性，能够长期稳定工作。

4. 智能家居领域：主要用于家居环境的智能化控制和管理，如温度、湿度、光照等。

这类传感器需要具有小巧的体积和低功耗性能，以适应家居环境的需求。

mems压力传感器分类一、基于工作原理的分类1. 电阻式mems压力传感器：这种传感器利用电阻的变化来测量压力的变化。

当压力作用于传感器时，电阻发生变化，通过测量电阻值的变化来确定压力的大小。

2. 电容式mems压力传感器：这种传感器利用电容的变化来测量压力的变化。

当压力作用于传感器时，电容发生变化，通过测量电容值的变化来确定压力的大小。

3. 压阻式mems压力传感器：这种传感器利用压阻的变化来测量压力的变化。

当压力作用于传感器时，压阻发生变化，通过测量压阻值的变化来确定压力的大小。

4. 表面声波式mems压力传感器：这种传感器利用表面声波的变化来测量压力的变化。

当压力作用于传感器时，表面声波的传播速度发生变化，通过测量声波传播时间的变化来确定压力的大小。

二、基于结构的分类1. 膜片式mems压力传感器：这种传感器的结构中包含一个薄膜片，当压力作用于膜片时，膜片发生变形，通过测量膜片变形的程度来确定压力的大小。

2. 压阻式mems压力传感器：这种传感器的结构中包含一个压阻器件，当压力作用于压阻器件时，压阻器件发生变化，通过测量压阻器件变化的程度来确定压力的大小。

3. 压电式mems压力传感器：这种传感器的结构中包含一个压电材料，当压力作用于压电材料时，压电材料发生电荷分布变化，通过测量电荷分布变化的程度来确定压力的大小。

三、基于应用领域的分类1. 工业mems压力传感器：这种传感器广泛应用于工业领域，用于测量工业过程中的压力变化，如管道压力、储罐压力等。

2. 汽车mems压力传感器：这种传感器广泛应用于汽车领域，用于测量汽车发动机中的气缸压力、轮胎气压等。

3. 医疗mems压力传感器：这种传感器广泛应用于医疗领域，用于测量血压、呼吸压力等生理参数。

4. 环境mems压力传感器：这种传感器广泛应用于环境监测领域，用于测量大气压力、海洋深度等环境参数。

以上是对mems压力传感器的分类介绍，通过对不同分类的传感器的介绍，我们可以更好地了解mems压力传感器的工作原理和应用领域，为相关领域的应用和研究提供参考和指导。

美国MOTOROLA压力传感器美国MOTOROLA公司的MPX系列硅压力传感器，主要以气压测量为主，适合用于医疗器械，气体压力控制等领域，输出数字信号。

其测量方式可分为：表压（GP）、绝压（A、AP）、差压（D、DP）型。

在宽温度范围工作时需外加补偿网络和信号调整电路。

具体型号分类而定名称：MPX2010DP 名称：MPX5700DP MPX5700GP 名称：MPX2100AP名称：MPX5500DP 名称：MPX5100AP 名称：MPX5050DP名称：MPX5010DP 名称：MPX4115AP 名称：MPX2200A 名称：MPX2200AP 名称：MPXH6115A6U 名称：MPX4250DP名称：MPX4115A 名称：MPX2202DP 名称：MPX2102AP名称：MPX2053GP 名称：MPXY8300A6U 压力传感器 名称：触力型压力传感器 FSG15N1A 名称：硅压力传感器 MPXH6115A 名称：MPX5700DP 硅压力传感器 名称：MPX53GP 硅压力传感器 名称：压力传感器FPM07 名称：轮胎压力传感器TP015 名称：轮胎压力传感器NPP301名称：Freescale 压力传感器 MPX2010DP商斯达实业传感器与智能控制分公司专门从事各种进口传感器的营销工作，代理多家欧美知名公司的产品。

涉及压力、温度、湿度、电流、液位、磁阻、霍尔、流量、称重、光纤、倾角、扭矩、气体、光电、位移、触力、红外、速度、加速度等多种产品。

广泛应用于航空航天、医疗器械（如血压计）、工业控制、冶金化工、汽车制造、教育科研等领域。

商斯达实业代理的品牌产品主要有：压 力：Kulite、ACSI、Honeywell、Entran、Gems、Dwyer、SSI、Smi、Senstronics、Intersema、Motorola、 NAIS、E+H、Fujikura、Dytran、APM称重测力：Transcell、HBM、Interface、Thamesside、Philips、Entran 温 湿 度：Honeywell、Dwyer流 量：Gems、Dwyer、Honeywell、Folwline、WorldMagnetics 液 位：Honeywell、Siccom、Gems、Dwyer、Kulite、SSI 加 速 度：Entran、Silicondesigns、Dytran 压力开关：ACSI、Gems、Dwyer、台湾矽微航空器材：TexTech 隔音材料、Honeywell 薄膜加热片、DigirayX 射线探伤仪 仪 表：Honeywell、Transcell、东辉、上润、AD、东崎商斯达实业 除代理上述产品外，还有几条传感器生产线，一条压力传感器组装线，可为用户提供各种用途的、特殊要求的配套产品。

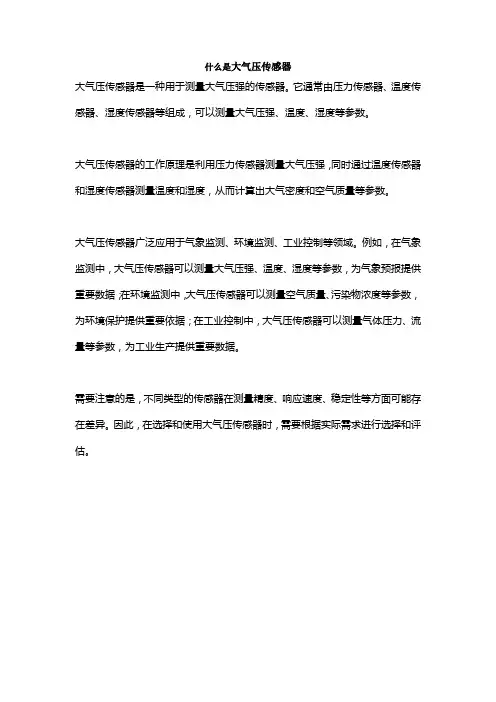

什么是大气压传感器
大气压传感器是一种用于测量大气压强的传感器。

它通常由压力传感器、温度传感器、湿度传感器等组成，可以测量大气压强、温度、湿度等参数。

大气压传感器的工作原理是利用压力传感器测量大气压强，同时通过温度传感器和湿度传感器测量温度和湿度，从而计算出大气密度和空气质量等参数。

大气压传感器广泛应用于气象监测、环境监测、工业控制等领域。

例如，在气象监测中，大气压传感器可以测量大气压强、温度、湿度等参数，为气象预报提供重要数据；在环境监测中，大气压传感器可以测量空气质量、污染物浓度等参数，为环境保护提供重要依据；在工业控制中，大气压传感器可以测量气体压力、流量等参数，为工业生产提供重要数据。

需要注意的是，不同类型的传感器在测量精度、响应速度、稳定性等方面可能存在差异。

因此，在选择和使用大气压传感器时，需要根据实际需求进行选择和评估。

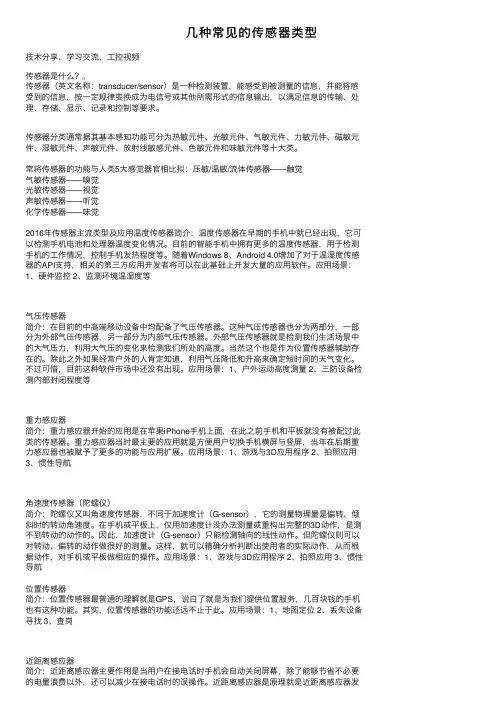

⼏种常见的传感器类型技术分享、学习交流、⼯控视频传感器是什么？传感器（英⽂名称：transducer/sensor）是⼀种检测装置，能感受到被测量的信息，并能将感受到的信息，按⼀定规律变换成为电信号或其他所需形式的信息输出，以满⾜信息的传输、处理、存储、显⽰、记录和控制等要求。

传感器分类通常据其基本感知功能可分为热敏元件、光敏元件、⽓敏元件、⼒敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、⾊敏元件和味敏元件等⼗⼤类。

常将传感器的功能与⼈类5⼤感觉器官相⽐拟：压敏/温敏/流体传感器——触觉⽓敏传感器——嗅觉光敏传感器——视觉声敏传感器——听觉化学传感器——味觉2016年传感器主流类型及应⽤温度传感器简介：温度传感器在早期的⼿机中就已经出现，它可以检测⼿机电池和处理器温度变化情况。

⽬前的智能⼿机中拥有更多的温度传感器，⽤于检测⼿机的⼯作情况，控制⼿机发热程度等。

随着Windows 8、Android 4.0增加了对于温湿度传感器的API⽀持，相关的第三⽅应⽤开发者将可以在此基础上开发⼤量的应⽤软件。

应⽤场景：1、硬件监控 2、监测环境温湿度等⽓压传感器简介：在⽬前的中⾼端移动设备中均配备了⽓压传感器。

这种⽓压传感器也分为两部分，⼀部分为外部⽓压传感器，另⼀部分为内部⽓压传感器。

外部⽓压传感器就是检测我们⽣活场景中的⼤⽓压⼒，利⽤⼤⽓压的变化来检测我们所处的⾼度。

当然这个也是作为位置传感器辅助存在的。

除此之外如果经常户外的⼈肯定知道，利⽤⽓压降低和升⾼来确定短时间的天⽓变化。

不过可惜，⽬前这种软件市场中还没有出现。

应⽤场景：1、户外运动⾼度测量 2、三防设备检测内部封闭程度等重⼒感应器简介：重⼒感应器开始的应⽤是在苹果iPhone⼿机上⾯，在此之前⼿机和平板就没有被配过此类的传感器。

重⼒感应器当时最主要的应⽤就是⽅便⽤户切换⼿机横屏与竖屏，当年在后期重⼒感应器也被赋予了更多的功能与应⽤扩展。

应⽤场景：1、游戏与3D应⽤程序 2、拍照应⽤3、惯性导航⾓速度传感器（陀螺仪）简介：陀螺仪⼜叫⾓速度传感器，不同于加速度计（G-sensor），它的测量物理量是偏转、倾斜时的转动⾓速度。

一文读懂压力传感器的原理和分类压力传感器是一种测量物体受到的压力大小的装置。

其原理是通过将压力转化为电信号来实现测量。

压力传感器的原理主要分为电阻式、电容式和压电式。

1.电阻式压力传感器是最常见的一种类型。

它基于金属或半导体材料的电阻特性来实现压力的测量。

当物体受到压力时，传感器内的电阻会发生变化。

通常，电阻的变化与压力成正比。

通过测量电阻的变化，可以确定物体受到的压力大小。

电阻式压力传感器的优点是简单、可靠，适用于广泛的应用领域。

2.电容式压力传感器是利用电容变化来测量压力的。

传感器内部由两个电极组成，当物体受到压力时，电容值会发生变化。

测量电容的变化可以确定压力大小。

电容式压力传感器具有高灵敏度和快速响应的优点，但在一些极端环境下可能会受到干扰。

3.压电式压力传感器使用压电材料来实现压力的测量。

压电材料具有压电效应，即当受到压力时，会生成电荷。

压电式压力传感器是将压电材料与电路结合在一起，通过测量电荷的变化来确定压力大小。

压电式压力传感器具有高精度和稳定性的优点，但价格相对较高。

这些压力传感器可以按照测量范围的不同进一步分类，分为绝对压力传感器、相对压力传感器和差压传感器。

1.绝对压力传感器是以大气压力作为基准，测量物体相对于大气压力的压力大小。

它通常被用于测量海拔高度、液体的液位等应用中。

2.相对压力传感器是测量物体相对于周围环境的压力大小。

它适用于检测物体内部压力的变化，例如气缸的工作压力、汽车轮胎的气压等。

3.差压传感器是测量两者之间的压力差。

它通常用于流体流量测量以及气体和液体的过滤等应用中。

除了以上分类，压力传感器还可以根据测量原理、测量范围、结构形式等参数进行进一步细分，以满足不同应用需求。

总结起来，压力传感器是一种通过将压力转化为电信号来实现测量的装置。

根据原理的不同，压力传感器可以分为电阻式、电容式和压电式。

根据测量范围的不同，压力传感器可以分为绝对压力传感器、相对压力传感器和差压传感器。

压力传感器是在其感受到压力变化后，把压力变化信号转换成具有电信号输出的传感元件。

而且它的使用的范围也很广了。

它是工业实践中常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。

所以我们说到这么多种的行业，那么是不是也会有很多种类呢？其实压力传感器的种类很多，按照信号的产生方式一般有：电压型和频率型两种；电压型压力传感器有：压敏电阻式传感器、可变电感式压力传感器、膜盒式压力传感器、可变电阻式压力传感器、压力开关型的压力传感器等。

频率型压力传感器有：电容式及弹性波式压力传感器。

在汽车中应用最广的是压敏电阻式及电容式压力传感器和开关类型的压力传感器。

一、压敏电阻式压力传感器压敏电阻式压力传感器的传感元件是由位于膜片表面的压敏电阻与硅钢膜片组成。

膜片的周围有四个电阻互相连接，称为惠斯顿电桥电路，比如我们日常用的家电中的电源电路中整流部分一般用的就是惠思登电桥二极管整流电路。

当压力发生变化时，电桥电路电阻发生改变，电桥两端的5V电压发生变化，通过放大电路放大并转换成信号输出给接收设备。

压敏电阻式压力传感器由于其尺寸小、精度高且生产成本低，所以被广泛的应用在轿车及载货车上，也是目前汽车上进气压力传感器中最先进的一种。

但是，半导体元件的缺点是受温度影响较大，所以一般需要加装晶体管温度补偿电路。

电控系统中的进气压力传感器及轨压传感器大部分属于此种压力传感器。

二、膜盒式压力传感器这种传感器是由很薄的金属片焊接成气压罐，通过气体的正压力或负压力（即抽真空）使膜盒膨胀或收缩，膜片移动时驱动操纵杆移动，膜片经过微分变换器，使其转换成电阻变化形成电信号输出，工作原理类似于机械高压泵上的冒烟限制器。

三、可变电感式压力传感器该压力传感器主要是由两个线圈产生互感电压，当交变电压通过一个线圈时，通过互感作用使另一个线圈产生互感电压，耦合越紧则输出电压越大，所以，当铁芯向线圈中间移动时，输出信号增大。
