单环管工艺聚丙烯装置聚合催化剂应用研究

浅析单环管液相本体聚丙烯装置的节能降耗措施一、提高设备利用率1. 合理安排生产计划。

通过合理的生产计划安排，避免由于频繁的开停机操作而导致设备能耗的增加。

合理安排生产计划可以有效降低单环管液相本体聚丙烯装置的能耗，提高设备利用率。

2. 完善设备维护管理。

定期对设备进行维护，保障设备的正常运转，减少因设备故障而造成的停机时间，提高设备利用率。

二、优化工艺流程1. 精简工艺流程。

通过对生产工艺流程的优化，减少不必要的能源消耗，提高生产效率，降低生产成本。

单环管液相本体聚丙烯装置在工艺流程上的精简可以有效降低能耗。

2. 采用先进的生产工艺技术。

引进先进的生产工艺技术，提高产品质量和产量，降低生产过程中的能源损耗。

三、优化设备配置1. 采用节能型设备。

选择采用节能型设备，减少设备的能耗，降低生产成本。

2. 提升设备自动化控制水平。

加强对单环管液相本体聚丙烯装置的自动化控制水平，减少人工干预，减少人为原因引起的设备能耗增加。

四、加强能源管理1. 完善能源管理制度。

建立健全的能源管理制度，对于影响能源利用和消耗的环节进行全面监控和管理。

2. 推行能源节约技术。

引进先进的能源节约技术，如余热回收技术、新型节能设备等，有效降低单环管液相本体聚丙烯装置的能耗。

五、加强员工培训1. 加强员工节能意识培训。

通过加强员工节能意识的培训，提高员工的节能意识和技能水平，减少人为原因造成的能源浪费。

2. 开展能源管理技术培训。

开展相关的能源管理技术培训，提高员工的能源管理技术水平，降低设备的能耗。

通过上述对单环管液相本体聚丙烯装置的节能降耗措施的浅析，可以看出，在当前环境保护和资源节约的形势下，化工企业需要不断探索和实践节能降耗的措施，以期能够实现可持续发展。

需要强化企业的责任意识，积极应对国家能源政策的要求，推动企业节能降耗工作的深入开展，促进节能减排工作的落地实施。

相信随着化工企业对于节能降耗重视程度的提高，单环管液相本体聚丙烯装置的节能降耗措施将不断完善，为实现节能减排目标贡献力量。

浅析单环管液相本体聚丙烯装置的节能降耗措施【摘要】单环管液相本体聚丙烯装置是一种常见的化工装置，为了降低能源消耗、提高生产效率，需要采取一系列节能降耗措施。

本文从引入节能理念的必要性出发，结合原理分析、操作优化、设备更新、能源管理和维护保养等方面，深入浅出地探讨了单环管液相本体聚丙烯装置的节能降耗措施。

通过对各个方面的详细分析和解读，旨在为相关研究人员和生产从业者提供参考和借鉴。

结合实际案例和数据，总结了目前节能降耗措施的效果和存在的问题，展望了未来在该领域的发展方向和趋势。

通过本文的阐述，可以为单环管液相本体聚丙烯装置的节能降耗提供理论指导和实践支持。

【关键词】单环管液相本体聚丙烯装置、节能、降耗、原理分析、操作优化、设备更新、能源管理、维护保养、引言、简介、研究背景、正文、结论、总结、展望。

1. 引言1.1 简介本文旨在通过浅析单环管液相本体聚丙烯装置的节能降耗措施，探讨如何提高设备的能效和降低能耗，从而达到节能减排的目的。

单环管液相本体聚丙烯装置是化工行业常见的生产设备，其能耗问题一直备受关注。

在当前节能环保的大背景下，如何有效管理和优化这类设备的能源消耗，具有重要意义。

在本文中，将从原理分析、操作优化、设备更新、能源管理和维护保养五个方面来探讨单环管液相本体聚丙烯装置的节能降耗措施。

通过深入分析每个环节的问题和挑战，提出可行的解决方案，为相关企业和研究机构提供参考和借鉴。

通过本文的研究，希望能够为单环管液相本体聚丙烯装置的节能降耗工作提供一定的理论指导和实践经验，推动相关行业在节能减排方面的持续发展和进步。

1.2 研究背景目前，国内外相关研究对单环管液相本体聚丙烯装置的节能降耗措施已经有了一定的积累和总结。

仍存在一些问题亟待解决，如设备运行效率低、能源利用率不高、维护保养不到位等。

针对单环管液相本体聚丙烯装置的节能降耗问题，开展深入研究具有重要意义。

本文旨在通过对单环管液相本体聚丙烯装置的原理分析、操作优化、设备更新、能源管理和维护保养等方面的探讨，提出一系列有效的节能降耗措施，以实现生产过程中的节能减排目标，降低生产成本，提高经济效益。

浅析单环管液相本体聚丙烯装置的节能降耗措施随着能源消耗和环境保护问题日益受到重视，节能降耗已成为各行各业的重要任务。

在化工行业中，单环管液相本体聚丙烯装置的节能降耗措施具有重要的意义。

本文将浅析单环管液相本体聚丙烯装置的节能降耗措施，探讨如何通过技术创新和管理手段实现节能降耗，提高生产效率，减少对环境的影响。

一、液相本体聚丙烯装置的工艺流程浅析单环管液相本体聚丙烯装置的节能降耗措施，首先需要了解其工艺流程。

单环管液相本体聚丙烯装置是将乙烯和丙烯等烃类原料在催化剂的作用下进行聚合反应，生成聚丙烯产品。

其主要工艺流程包括原料预处理、聚合反应、分离精馏、产品后处理等环节。

在整个生产过程中，能源消耗主要集中在原料预处理和聚合反应环节。

二、节能降耗措施1. 提高催化剂效率催化剂是影响聚丙烯装置能源消耗的关键因素之一。

提高催化剂的效率可以减少反应温度和压力，降低能源消耗。

目前，已有不少研究致力于开发高效、长寿命的催化剂，如改进载体结构、改良催化剂配方等技术手段，以提高催化剂的寿命和催化活性，同时减少催化剂在反应过程中的消耗。

2. 优化反应条件通过对反应条件的优化，可以降低反应温度、压力和循环气质量，减少能源消耗。

采用节能型制冷剂和加热器，优化循环气体循环系统，控制循环气体温度和压力等，可以有效地降低反应过程的能源消耗。

3. 强化余热回收在聚丙烯装置的生产过程中，会产生大量的余热，有效利用这些余热可以降低能源消耗。

应用余热回收技术，将余热用于预热原料、加热蒸汽等，可以有效减少对外部能源的依赖，降低生产成本。

4. 优化设备布局合理的设备布局可以减少设备之间的距离，减少管道和设备的连接，降低流体输送的阻力和能耗。

通过合理的设备排布，可以减少设备运行过程中的泄漏，降低能源消耗。

5. 完善能源管理体系建立健全的能源管理体系是实施节能降耗措施的基础。

通过对生产过程中各个环节的能源消耗进行监测和分析，可以发现能源浪费和能源效率低下的问题，进而制定有效的节能降耗措施，提高生产效率。

丙烯聚合所用催化剂及催化剂内给电子的研究聚丙烯树脂已经成为全球发展最快的热塑性树脂塑料。

聚丙烯催化剂技术的研究和应用在聚丙烯工业的发展中起着重要的作用。

因为我国占据31%的消费资料都来源于聚丙烯。

虽然我国聚丙烯工业发展迅速，但仍满足不了国内市场的需求，还需大量进口。

因此，加快发展聚丙烯工业是我国聚烯烃工业面临的重要课题。

而发展聚丙烯工业的关键在于催化剂的研究和制备技术。

本文着重阐述丙烯聚合所用催化剂及催化剂内给电子体的研究。

１．助催化剂丙烯聚合是以丙烯为原料，采用间歇式液相本体聚合法。

即在聚合中精丙烯在齐格勒—纳塔（Ziegler-Natta 以下简写Z-N）n型高效主催化剂和三乙基铝[AL(C2H5)3]助催化剂，二苯基二甲氧基硅烷（DDS）第三组分的共同引发下发生聚合反应生成聚丙烯粉料。

1.1三乙基铝三乙基铝是丙烯聚合的助催化剂，由于烷基铝中的铝原子未充满电子层，d 轨道的强烈倾向，因此具有很大的反应能力。

能自燃，能与酸、醇以及除饱和烃和芳烃以外的各种有机化合物发生反应，生成配位络合物。

三乙基铝是催化剂的辅助成份，它本身一般没有活性，但可以改变主催化剂的化合形态和物理结构，因而可以改善催化性能。

在丙烯聚合的Z-N中加入三乙基铝助催化剂后，主催化剂在化学组成，所含离子的价态、晶体结构、表面构造、孔结构、分散状态、机械强度等各方面都能发生变化。

由此影响催化剂的活性，选择性以及寿命等。

因此丙烯聚合三乙基铝是必不可少的催化剂。

在丙烯聚合中三乙基铝的作用主要是与催化剂一起形成聚合活性中心，同时起消除原料及系统有毒杂质、保护催化剂的作用。

因此，活化剂的加入量首先应满足与催化剂形成活性中心的需要，同时还与原料及系统中杂质有直接关系，当杂质含量高时，活化剂加入量应适当增大。

在催化剂用量保持反应正常，其它反应条件不变，转化率相对稳定的条件下，分别考察了活化剂的加入量对产品灰分，等规度及反应速度的影响，实验结果表明：（1）产品中的灰分，随着活化剂加入量的增大而增加，当活化剂加入量大于3000mL，产品灰分超标，质量不合格。

浅析单环管液相本体聚丙烯装置的节能降耗措施单环管液相本体聚丙烯是化工领域中一种重要的合成塑料材料，其生产过程需要大量的能源消耗。

为了降低生产成本，提高经济效益，应采取一系列的节能措施。

本文主要从生产工艺流程、设备优化、能源利用和管理等方面探讨单环管液相本体聚丙烯装置的节能降耗措施。

一、生产工艺流程的优化1、改进催化剂的配比和反应条件选择合适的催化剂组合是影响单环管液相本体聚丙烯生产速率和质量的重要因素。

应该根据工艺需要调整不同的催化剂组合比例，以达到较高的产量和品质标准，避免浪费和失效。

同时，在反应条件方面，应根据设备技术水平和原料质量的差异进行调整，以减少反应条件下的能量损耗。

2、采用高效的分离技术分离工序是单环管液相本体聚丙烯生产过程中的重要环节。

现代化的分离技术能够快速分离固体、液体和气体混合物，减少反应物的损失，并降低设备运行能耗。

比如，采用高效的离心分离、膜分离、蒸汽压缩等技术，可以有效地实现产物的分离和回收，减少能源损耗。

3、采用先进的自动化控制技术采用先进的自动化控制技术可以实现自动化数据采集和能源管理，提高生产效率和质量稳定性，降低废料率、色差率和失效率。

这可以通过实现全自动控制系统、自动测量仪表以及强化生产质量管理等措施来达到。

二、设备优化方面的措施1、加装先进的蒸汽再生换热器加装蒸汽再生换热器可以使废气产生的热量得到充分利用，实现废热回收。

在单环管液相本体聚丙烯装置中，加装蒸汽再生换热器可以有效降低炉温和产生废气量，减少能源损耗。

2、改进低效设备和技术单环管液相本体聚丙烯装置中的一些设备和技术可能是低效的，造成能源消耗过大。

通过改善气体压缩机、离心机、泵或反应器，或改进生产工艺技术等，可以实现节能的目的。

三、能源利用方面的措施1、采用新能源新能源可以替代传统的化石燃料，从而减少燃料消耗。

例如，采用太阳能、风能等可再生能源来供电或加热，可以实现燃料的降低和能源的清洁使用。

2、应用废热发电废热发电技术可以将废热转化为电能，从而提高能源利用效率。

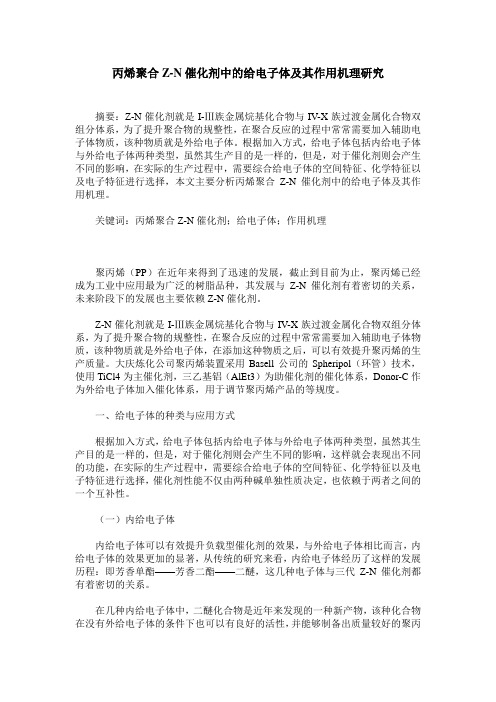

丙烯聚合Z-N催化剂中的给电子体及其作用机理研究摘要：Z-N催化剂就是I-Ⅲ族金属烷基化合物与IV-X族过渡金属化合物双组分体系，为了提升聚合物的规整性，在聚合反应的过程中常常需要加入辅助电子体物质，该种物质就是外给电子体。

根据加入方式，给电子体包括内给电子体与外给电子体两种类型，虽然其生产目的是一样的，但是，对于催化剂则会产生不同的影响，在实际的生产过程中，需要综合给电子体的空间特征、化学特征以及电子特征进行选择，本文主要分析丙烯聚合Z-N催化剂中的给电子体及其作用机理。

关键词：丙烯聚合Z-N催化剂；给电子体；作用机理聚丙烯（PP）在近年来得到了迅速的发展，截止到目前为止，聚丙烯已经成为工业中应用最为广泛的树脂品种，其发展与Z-N催化剂有着密切的关系，未来阶段下的发展也主要依赖Z-N催化剂。

Z-N催化剂就是I-Ⅲ族金属烷基化合物与IV-X族过渡金属化合物双组分体系，为了提升聚合物的规整性，在聚合反应的过程中常常需要加入辅助电子体物质，该种物质就是外给电子体，在添加这种物质之后，可以有效提升聚丙烯的生产质量。

大庆炼化公司聚丙烯装置采用Basell公司的Spheripol（环管）技术，使用TiCl4为主催化剂，三乙基铝（AlEt3）为助催化剂的催化体系，Donor-C作为外给电子体加入催化体系，用于调节聚丙烯产品的等规度。

一、给电子体的种类与应用方式根据加入方式，给电子体包括内给电子体与外给电子体两种类型，虽然其生产目的是一样的，但是，对于催化剂则会产生不同的影响，这样就会表现出不同的功能，在实际的生产过程中，需要综合给电子体的空间特征、化学特征以及电子特征进行选择，催化剂性能不仅由两种碱单独性质决定，也依赖于两者之间的一个互补性。

（一）内给电子体内给电子体可以有效提升负载型催化剂的效果，与外给电子体相比而言，内给电子体的效果更加的显著，从传统的研究来看，内给电子体经历了这样的发展历程：即芳香单酯——芳香二酯——二醚，这几种电子体与三代Z-N催化剂都有着密切的关系。

DJD-B型催化剂在环管PP装置上的应用大连石化公司10kt/a聚丙烯（PP）装置是从意大利Himont公司引进的生产线，采用液相单环管本体聚合工艺，可生产28种均聚产品。

DJD-B型催化剂是中国科学院长春化学研究所开发、辽宁鼎际得石化股份有限公司生产的一种球型高效催化剂，其活性高、产品形态好、表密度高、等规指数可调、氢调性好。

该催化剂先后在大庆石化公司PP装置和中原石油化工有限公司乙烯工程的PP装置上进行了工业化试验，并取得成功。

在大连石化公司PP装置进行工业试验的主要目的：一是用DJD-B型催化剂生产多种牌号的产品，找出生产各种牌号产品的最佳工艺条件，考察其产品性能；二是进行长时间试验，考察DJD-B型催化剂对预聚合、聚合、干燥及造粒等系统的适应性，确保DJD-B型催化剂在环管工艺装置上长周期稳定运行，实现主催化剂国产化。

1 原材料丙烯，纯度大于或等于99.5%（体积分数）；氢气，纯度大于或等于90%（体积分数）；DJD-B型催化剂，营口鼎际得石化有限公司产品，钛含量为 1.9%～3.7%；CF2A和FT4S均为进口催化剂；进口三乙基铝（TEAL），含量大于96%（质量分数）；给电子体（DONOR），进口和天津天达公司产品，纯度大于99%。

2 工业化试验2.1 试验过程及情况简介催化剂配制罐中剩少量FT4S催化剂时配制首批DJD-B型催化剂，配制过程与进口催化剂配制程序相同。

DJD-B型催化剂首次投用，生产T30S产品。

生产负荷在投用DJD-B型催化剂由8.2t/h降至6t/h，投用DJD-B型催化剂后逐渐提高至8.4t/h。

由于丙烯过剩，生产负荷逐渐提至9.1-9.2t/h，超过设计负荷10%，最高达15%。

TEAL/DONOR由20调至85，粉料的等规度指数为95.2%～95.6%，改用T36F添加剂，开始生产T36F。

后来将TEAL/DONOR逐渐降至20，粉料的等规度指数逐渐升至98.1%，这充分证明用DJD-B型催化剂生产的产品，其等规度指数是可调的。

BCND催化剂在环管工艺聚丙烯装置上的应用摘要: 聚丙烯（PP）是重要的合成树脂之一，而催化剂则是PP技术发展的核心。

其中，内给电子体的不断开发和应用对丙烯聚合用催化剂的更新换代起了决定性的作用。

本工作使用BCND催化剂,以三乙基铝为活化剂,环己基甲基二甲氧基硅烷(Donor-C)为外给电子体,在6万t/a的Spheripol环管工艺装置上生产土工格栅聚丙烯专用料,牌号为PPH-EH01｡关键词:聚丙烯;BCND催化剂;环管工艺;格栅料目前，商品化的PP催化剂主要是以邻苯二甲酸酯为内给电子体的高效催化剂。

BCND系列催化剂是由中国石油化工股份有限公司（简称中国石化）北京化工研究院开发、中国石化催化剂有限公司北京奥达分公司生产，具有自主知识产权的一种新型内给电子体丙烯聚合用高效催化剂。

该催化剂具有活性高、聚合物相对分子质量分布宽、共聚性能好等特点，已在Hypol工艺、Innovene工艺、Novolen工艺、Unipol工艺、环管工艺等连续法PP生产装置上应用，积累了丰富的工业应用经验。

随着当今PP装置规模化程度的增加及市场竞争加剧，生存压力增加。

1催化剂准备1.1催化剂特性BCND催化剂外观为土褐色粉末,具有较高的催化活性和立构定向性,聚合物相对分子质量分布宽(7~8)｡主要技术指标见表1｡表1BCND-I催化剂主要技术指标1.2BCND催化剂的配制由于BCND催化剂与DQ系列催化剂的活性中心､特性､氢调性有较大区别｡为了消除两种催化剂混用所带来的风险,在加注BCND催化剂之前,装置停止原DQ催化剂进料,并将D106及D108中残存的少量DQ催化剂排空｡催化剂的配制严格按要求进行,BCND催化剂在油脂混合物含量控制在75~85g/L｡2生产工艺控制不同于球形催化剂,BCND催化剂属于“颗粒型”催化剂,其颗粒度较小,主要应用于气相聚丙烯工艺,在液相环管聚丙烯工艺上应用较少｡在单环管聚丙烯装置上生产格栅料时会存在聚合物粉料粒度较小及细粉较多,装置运行稳定性变差,尤其是较长时间生产该产品时,丙烯系统中的过滤器和泵入口滤网频繁堵塞,增加工作量及安全风险,需对聚合参数进行优化调整｡2.1催化剂及助催化剂催化剂切换后,Al/PR控制在0.14~0.16,烷基铝的实际加入量为1.7~2.0kg/h,当氢气浓度调整为500×10-6~600×10-6,产品熔体流动速率(MFR)稳定在0.6~1.0g/(10min)｡根据方案,产品由PPH-T03切换至PPH-EH01｡根据产品等规度要求,外给电子体相对于丙烯的加入比例由0.45kg/t逐渐调整至0.28kg/t,此时产品的等规度为98.2%｡2.2聚合控制参数调整使用BCND催化剂生产PPH-EH01期间,主要的聚合工艺参数及控制范围见表2｡根据装置实际情况稳定控制聚合负荷在6.2~6.5t/h,负荷过高或过低都会造成粉料细粉大量的生成｡负荷过高,催化剂停留时间过短,活性没有充分释放;负荷过低,停留时间过长,聚合物粉料在反应器中高速流动,摩擦碰撞,也会导致细粉增多｡表2生产PPH-EH01的主要工艺参数适当降低小环管温度并延长停留时间,使得主催化剂的预聚合反应在较低温度下缓慢进行,确保预聚合效果｡适当提高大环管反应器密度及泵功率,控制大环管密度>550kg/m3｡控制轴流泵功率>160kW,延长主催化剂在反应器中的停留时间,使得主催化剂活性得到充分释放,减少催化剂活性后移的风险,实现闪蒸罐料位的稳定控制｡适当调低汽蒸罐的汽蒸蒸汽流量(FC501至600kg/h以下､FC502至180kg/h以下),在保证聚合物粉料汽蒸效果的同时,尽可能减少由于蒸汽量过大造成较小的聚合物粉料颗粒从其顶部带出,并经旋风分离器(小颗粒降低旋风分离效果)后进入洗涤塔中,最终导致大量细粉被带出｡适当降低汽蒸罐料位,控制在15%~25%,干燥罐的料位控制在25%~35%,避免高料位导致细粉被带出｡3土工格栅聚丙烯专用料的性能3.1粉料性能土工格栅需要低熔融指数的聚丙烯原料,同时还需要聚丙烯具有较好的加工性能｡BCND催化剂的氢调敏感性较低,有利于生产低熔融指数产品,BCND催化剂生产的聚丙烯颗粒形态同DQ催化剂差别较大｡表中数据表示不同粒径的聚丙烯粉料占全部样品的质量百分数｡使用BCND生产的聚丙烯粉料和由DQ催化剂生产的参比样品的颗粒度见表3｡BCND催化剂生产聚合物堆积密度在0.501~0.521kg/m3,稍低于参比样品｡由于BCND催化剂的平均粒径要小于DQ催化剂,因此聚合物的平均粒径显著小于使用DQ催化剂生产的聚合物｡由于BCND催化剂粒径小,因此专用料的细粉含量偏高,不利于装置的长周期稳定运行,但经过工艺调整后虽然专用料的平均粒径依然较小,但细粉含量(≤250μm)同DQ催化剂生产的参比样品已经比较接近,尤其是超细粉(≤74μm)含量已基本持平｡表3土工格栅聚丙烯专用料的粉料性能3.2力学性能土工格栅聚丙烯专用料PPH-EH01的力学性能见表4｡同DQ催化剂生产的参比样品比较,专用料的等规指数略低,但专用料的拉伸性能和模量要显著优于DQ催化剂产品,5个专用料样品的平均拉伸屈服应力为35.3MPa,而DQ催化剂生产的样品为31.8MPa,提高了11%｡专用料样品平均弯曲模量为1864MPa,DQ催化剂生产的样品为1394MPa,提高了34%｡用于土工格栅的聚丙烯专用料需要有低流动性､高强度､高模量的性能特点｡因此在聚丙烯熔融指数相近时,使用BCND催化剂生产的聚丙烯强度和模量更高,符合土工格栅对聚丙烯原料的要求｡表4土工格栅聚丙烯专用料的性能4应用情况某材料公司主要生产高性能土工格栅,要求使用低熔指数､高强度的土工格栅聚丙烯专用料｡该公司使用专用料PPH-EH01生产了不同规格型号的土工格栅,同原来使用的原料相比,拉伸过程中产品外观特征没有明显变化｡土工格栅的0.5%应变和2%应变割线刚度见表5｡表5土工隔栅的应变割线刚度kN/m专用料PPH-EH01生产的土工格栅的刚度同原有产品基本一致,符合该公司的产品质量标准｡使用BCND催化剂生产的专用料PPH-EH01相对分子质量分布宽,因此加工性能更好｡5结论①使用BCND催化剂,对聚合关键参数进行优化,降低小环管温度､延长停留时间,提高大环管密度､泵功率,避免生成更小的聚合物细粉,引起“架桥”,造成下料不畅､堵塞乃至装置停车｡②适当降低汽蒸罐蒸汽流量､料位及干燥罐的料位,避免高料位导致细粉被带出,造成装置波动及停车｡③同原有催化剂相比,BCND催化剂生产土工格栅聚丙烯专用料PPH-EH01拉伸屈服应力提高11%,弯曲模量提高34%,聚合物性能满足土工格栅的生产要求｡④专用料PPH-EH01在某材料公司进行试用,生产各种规格的土工格栅,产品刚度同原有产品一致,产品性能指标符合客户要求｡参考文献[1]洪定一.聚丙烯——原理、工艺与技术［M］.北京：中国石化出版社，2002：15-49.[2]刘海涛，马晶，丁春敏，等.1,3-二醇酯为内给电子体的丙烯聚合催化剂［J］.石油化工，2006，35（2）：127-131.[3]高明智，刘海涛，杨菊秀，等.1,3-二醚为内给电子体的丙烯聚合催化剂的研究［J］.石油化工，2004，33（8）：703-708.[4]中国石油化工股份有限公司，中国石油化工股份有限公司北京化工研究院.用于制备烯烃聚合催化剂的二醇酯化合物：中国，1580034［P］.2005-02-16.[5]中国石油化工股份有限公司北京化工研究院.用于烯烃聚合的固体催化剂组分和含该催化剂组分的催化剂及其应用：中国，021009007［P］.2003-08-20.。

浅析单环管液相本体聚丙烯装置的节能降耗措施
随着环保意识的提高和能源消耗的不断增长，节能降耗已成为企业发展的必然趋势。

单环管液相本体聚丙烯装置是一种大型化工生产设备，具有能耗大、品位低、设备复杂等特点，因此要采取一系列措施来降低能耗。

一、采用高效换热器
液相本体聚丙烯装置中的换热器是直接影响能源消耗的关键设备。

采用高效换热器可以降低换热器的热阻，提高热传导效率，减少热量损失，从而达到节能的目的。

同时，还可以减小设备的占地面积和投资成本，使得企业节能降耗的效果更加明显。

二、优化运行控制
运行控制是液相本体聚丙烯装置的又一个重要方面。

优化运行控制可以通过调整进料流量、控制反应温度、控制催化剂进料量等方式，来降低能耗，提高生产效率。

此外，还可以采用在线监测和控制技术，实现精细化操作，避免因不良操作而造成的能源浪费。

三、基于能源管理实现节能
采用能源管理系统是实现节能的重要手段。

通过监测、分析和评估液相本体聚丙烯装置的能源消耗情况，可以发现设备存在的能源浪费问题，并制定相应的节能改善措施。

同时，还可以对设备进行巡查、维护和更新，优化设备的运行，使得能源利用效率得到提高。

四、推广清洁能源
推广清洁能源是实现环保和节能的有效途径之一。

液相本体聚丙烯装置可以通过采用太阳能、风能等清洁能源替代传统燃煤、燃油等化石能源，来降低二氧化碳排放和能源消耗，实现可持续发展。

同时，还可以推广应用新型绿色催化剂等技术，来实现清洁生产和低碳经济的目标。
