开关电源32个检测项目检测方法与检测设备开关电源是现代电子产品中常见的电源类型，它具有功率转化效率高、体积小、重量轻、使用方便等优点。
为了确保开关电源的质量和性能，需要进行一系列的检测项目。
1.输入电压范围测试：通过改变电源输入电压进行测试，判断开关电源在不同电压范围内的输出情况。
检测方法为改变输入电压并观察输出电压变化，检测设备为数字电压表。
2.输出电压范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电压范围。
检测方法为改变输出负载并观察输出电压变化，检测设备为数字电压表。
3.输出电压精度测试：使用高精度数字电压表测量开关电源的输出电压，与设定值进行对比，判断输出电压的精度。
检测设备为高精度数字电压表。
4.输出电流范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电流范围。
检测方法为改变输出负载并观察输出电流变化，检测设备为数字电流表。
5.输出电流精度测试：使用高精度数字电流表测量开关电源的输出电流，与设定值进行对比，判断输出电流的精度。
检测设备为高精度数字电流表。
6.输出功率测试：通过测量输出电压和输出电流的乘积，计算出开关电源的输出功率。
检测设备为数字电压表和数字电流表。
7.效率测试：通过测量开关电源的输入功率和输出功率的比值，计算出开关电源的效率。
检测设备为数字功率计和负载。
8.开机过压测试：将开关电源的输入电压调整至设定值的两倍，观察开关电源的输出电压情况。
检测设备为数字电压表。
9.短路保护测试：在开关电源的输出端短接一个负载，观察开关电源是否能自动切换到短路保护状态。
检测设备为负载。
10.过流保护测试：在开关电源的输出端增加一个大负载，观察开关电源是否能自动切换到过流保护状态。
检测设备为负载。
11.过载保护测试：在开关电源的输出端增加一个超出额定负载的负载，观察开关电源是否能自动切换到过载保护状态。
检测设备为负载。
12.输出电压波动测试：在开关电源的输出端接入一个示波器，观察输出波形是否正常。
目录1、输入电压与频率 (1)2、输入电流 (1)3、浪涌电流(冷启动) (1)4、效率 (1)5、空载功耗 (2)6、静态输出特性 (2)7、线性调整率 (2)8、负载调整率 (2)9、开机延迟时间 (2)10、关机维持时间 (3)11、上升时间和下降时间 (3)12、输出过冲/欠冲 (4)13、输出负载瞬态响应 (4)14、过流保护 (5)15、短路保护 (5)16、过压保护 (6)17、操作温/湿度要求 (6)18、存储温/湿度要求 (6)19、振动 (7)20、跌落 (7)21、煲机 (7)22、平均间隔故障时间估算及电容寿命 (7)23、EMI/EMS标准 (8)24、绝缘电阻和抗电强度测试 (8)25、泄漏电流 (8)26、安规标准 (8)开关电源的测试项目简介1、输入电压与频率此参数主要是保证开关电源能满足客户所在国家或地区的电网的要求，在客户端的设备上能正常使用。
2、输入电流此项指标某些客户有特殊要求，它的大小受以下几个因数的影响：输出功率、PF值（功率因数）、输入电压和效率等。
一般来说，最大输入电流出现在输入电压为下限值时。
3、浪涌电流(冷启动)此项指标主要是考虑电源在冷机启动时耐受冲击电流的能力。
开关电源在启动瞬间，电容会有一个很大电流的充电过程，这就形成了浪涌电流，如果过大容易导致整流桥和保险丝等器件烧毁。
测试条件：输入电压为额定输入最大电压，输出为满载状态，测试产品在常温下放置4H以上在交流输入回路中串入无感电阻R0（R0＝0.01Ω），用示波器测量R0在加电峰值时的波形，计算出启动冲击电流，重复测量时必须对电路中储能器件进行放电和热敏电阻冷却后再做测量。
4、效率效率的定义是指某一电源输出的总功率与输入有用功的百分比，效率高就意味着耗能少，效率低就意味着耗能多；从产品开发而言，效率低意味着电源本身的功耗大，自身产生的热能也相应增大，这将影响产品的可靠性。
要求在测试前应将产品在在其标称输出负载条件下预热30分钟（因为开关电源的元器件在温度变化后某些参数会有偏移从而引起整机参数的变化）。
开关电源32个检测项目检测方法与检测设备开关电源是一种将交流电转化为直流电的电源设备，广泛应用于电子产品、通信设备、工业自动化等领域。
为了确保开关电源的性能和安全，常需要对其进行多个检测项目的测试。
下面将介绍开关电源常见的32个检测项目的方法和相应的检测设备。
1.输入电压范围：通过设置不同的输入电压，检测开关电源的工作状态是否正常。
通常可以使用数字多用表或专用输入电压模拟器进行测试。
2.输入电压波动：通过改变输入电压的大小和频率，检测开关电源在电压波动情况下的输出是否正常。
可以使用数字多用表或示波器进行测量。
3.输出电压范围：通过设置不同的输出负载和电流条件，检测开关电源输出电压的稳定性。
可以使用数字多用表或示波器进行测量。
4.输出电压稳定性：在不同负载和输入电压条件下，检测开关电源输出电压的稳定性。
通常使用数字多用表或示波器进行测量。
5.输出电压调整率：通过改变输入电压或负载情况下的输出电压变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用数字多用表或示波器进行测量。
6.输出电流范围：通过改变输出电流负载，检测开关电源的输出电流是否满足要求。
可以使用电流表进行测量。
7.输出电流稳定性：在不同负载和输入电压条件下，检测开关电源输出电流的稳定性。
通常使用电流表进行测量。
8.输出电流调整率：通过改变输入电压或负载情况下的输出电流变化，检测开关电源对输入电压和负载变化的响应速度。
可以使用电流表进行测量。
9.输出功率范围：通过改变输出电压和电流负载，检测开关电源的输出功率是否满足要求。
可以使用功率计进行测量。
10.效率：通过输入功率和输出功率的比值，检测开关电源的转换效率。
可以使用功率计进行测量。
11.输入功率因数：通过测量开关电源的输入电流和输入电压的相位差，检测开关电源的输入功率因数。
可以使用功率因数仪进行测量。
12.输出纹波电压：通过示波器测量开关电源输出电压的纹波情况，以评估电源的滤波效果。

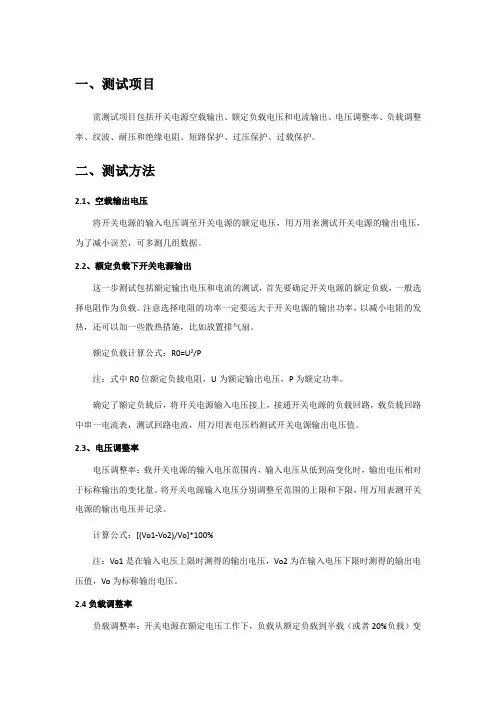

一、测试项目需测试项目包括开关电源空载输出、额定负载电压和电流输出、电压调整率、负载调整率、纹波、耐压和绝缘电阻、短路保护、过压保护、过载保护。
二、测试方法2.1、空载输出电压将开关电源的输入电压调至开关电源的额定电压，用万用表测试开关电源的输出电压，为了减小误差，可多测几组数据。
2.2、额定负载下开关电源输出这一步测试包括额定输出电压和电流的测试，首先要确定开关电源的额定负载，一般选择电阻作为负载。
注意选择电阻的功率一定要远大于开关电源的输出功率，以减小电阻的发热，还可以加一些散热措施，比如放置排气扇。
额定负载计算公式：R0=U2/P注：式中R0位额定负载电阻，U为额定输出电压，P为额定功率。
确定了额定负载后，将开关电源输入电压接上，接通开关电源的负载回路，载负载回路中串一电流表，测试回路电流，用万用表电压档测试开关电源输出电压值。
2.3、电压调整率电压调整率：载开关电源的输入电压范围内，输入电压从低到高变化时，输出电压相对于标称输出的变化量。
将开关电源输入电压分别调整至范围的上限和下限，用万用表测开关电源的输出电压并记录。
计算公式：[(Vo1-Vo2)/Vo]*100%注：Vo1是在输入电压上限时测得的输出电压，Vo2为在输入电压下限时测得的输出电压值，Vo为标称输出电压。
2.4负载调整率负载调整率：开关电源在额定电压工作下，负载从额定负载到半载（或者20%负载）变化时，开关电源输出电压相对于标称值的变化量。
这一步的任务是确定负载，负载的百分比是分局电流计算的，也就是半载（或20%负载）电流占额定电流的百分比。
根据计算得来的电流值，推测出电阻值进行选择。
半载情况下负载计算公式:R1=(U2/P)*2注：R1为半载下负载电阻，即为额定负载的2倍。
计算公式：[(Vo’-Ve)/Vo]*100%注：Vo’是在开关电源输出回路中接入按百分比等效后的电阻测得的开关电源输出电压，Ve为在额定负载下测得的开关电源输出电压，Vo为标称输出电压。
开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。
它广泛应用于计算机、通信、家电等领域。
为了确保开关电源的正常工作和安全性能，需要进行一系列的测试。
下面将介绍开关电源的一些常见测试项目及测试方法。
一、静态参数测试1.输入电压范围测试：通过增加或减小输入电压，测试开关电源在各个输入电压范围内的工作状态和性能。
2.输出电压测量：使用数字电压表或示波器，测量开关电源在各个输出负载下的输出电压值，并比较与额定输出电压的误差。
3.输出电流测量：利用电流表或电流互感器，测量开关电源在各个负载下的输出电流，并比较与额定输出电流的误差。
二、工作状态测试1.转换速度测试：通过改变输入或负载条件，测试开关电源在不同工作状态下的转换速度。
2.过载保护测试：在满负载状态下，增加输出负载，观察开关电源是否能及时启动过载保护功能。
3.温度测试：在不同环境温度下，测量开关电源的温度变化，以评估其散热性能和温度稳定性。
三、效率测试1.输入功率测量：通过测量输入电压和输入电流，计算开关电源的输入功率，并比较与额定输入功率的误差。
2.输出功率测量：通过测量输出电压和输出电流，计算开关电源的输出功率，并比较与额定输出功率的误差。
3.效率计算：根据输入功率和输出功率的测量结果，计算开关电源的效率，并比较与额定效率的误差。
四、安全性能测试1.绝缘电阻测量：使用绝缘电阻测试仪，测量开关电源的输入与输出接地的绝缘电阻值，并比较与标准要求的误差。
2.泄漏电流测量：通过使用漏电流测试仪，测量开关电源在正常工作状态下的漏电流值，并比较与安全标准的限制。
3.短路保护测试：在空载状态下，将输出引线短接，观察开关电源是否能及时启动短路保护功能。
以上是开关电源常见的测试项目及测试方法，通过这些测试可以评估开关电源的性能和安全性能，并确保其正常工作和安全可靠。
在进行测试时，应根据具体的产品要求和标准，选择适当的测试设备和测试方法，以确保测试结果的准确性和可靠性。

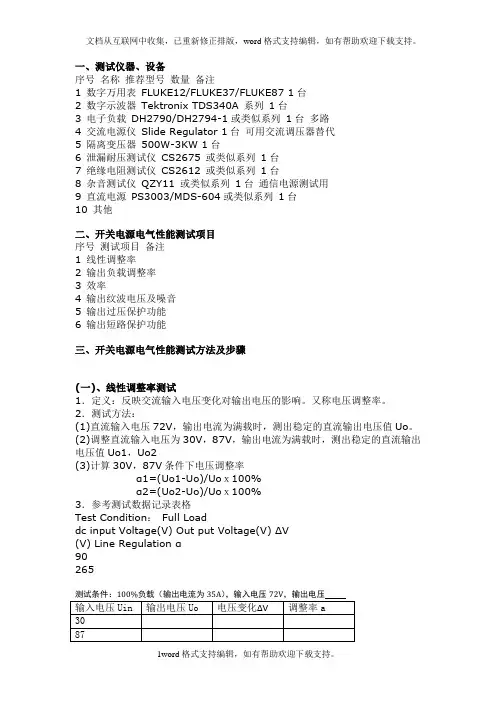

一、测试仪器、设备序号名称推荐型号数量备注1 数字万用表FLUKE12/FLUKE37/FLUKE87 1台2 数字示波器Tektronix TDS340A 系列1台3 电子负载DH2790/DH2794-1或类似系列1台多路4 交流电源仪Slide Regulator 1台可用交流调压器替代5 隔离变压器500W-3KW 1台6 泄漏耐压测试仪CS2675 或类似系列1台7 绝缘电阻测试仪CS2612 或类似系列1台8 杂音测试仪QZY11 或类似系列1台通信电源测试用9 直流电源PS3003/MDS-604或类似系列1台10 其他二、开关电源电气性能测试项目序号测试项目备注1 线性调整率2 输出负载调整率3 效率4 输出纹波电压及噪音5 输出过压保护功能6 输出短路保护功能三、开关电源电气性能测试方法及步骤(一)、线性调整率测试1．定义：反映交流输入电压变化对输出电压的影响。
又称电压调整率。
2．测试方法：(1)直流输入电压72V，输出电流为满载时，测出稳定的直流输出电压值Uo。
(2)调整直流输入电压为30V，87V，输出电流为满载时，测出稳定的直流输出电压值Uo1，Uo2(3)计算30V，87V条件下电压调整率α1=(Uo1-Uo)/Uoｘ100%α2=(Uo2-Uo)/Uoｘ100%3．参考测试数据记录表格Test Condition：Full Loaddc input Voltage(V) Out put Voltage(V) ΔV(V) Line Regulation α90265测试条件：100%负载（输出电流为35A），输入电压72V，输出电压(二)、输出负载调整率测试1．定义：反映负载电流的变化对输出电压的影响。
2．测试方法：(1)直流输入电压72V，输出电流为50%Io时，测出稳定的直流输出电压值Uo。
(2)调整负载电流为100%Io与(10%-15%)Io，测出稳定的直流输出电压值Uo1，Uo2(3)计算100%Io与(10%-15%)Io条件下电压调整率α1=(Uo1-Uo)/Uoｘ100%α2=(Uo2-Uo)/Uoｘ100%3．参考测试数据记录表格Test Condition：DC 72V inputDC output Current(A) Out put Voltage(V) ΔV (V) Line Regulation α 100%Io(10-15%)Io4．用户可根据需要选取直流输入电压30V，52V，72V，86V重复步骤(1)，(2)，(3)测试并记录。

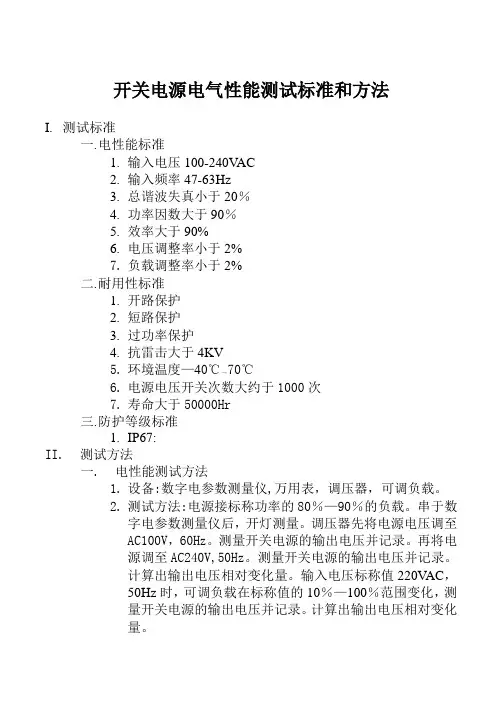

开关电源电气性能测试标准和方法I.测试标准一.电性能标准1.输入电压100-240V AC2.输入频率47-63Hz3.总谐波失真小于20％4.功率因数大于90％5.效率大于90%6.电压调整率小于2%7.负载调整率小于2%二.耐用性标准1.开路保护2.短路保护3.过功率保护4.抗雷击大于4KV5.环境温度—40℃～70℃6.电源电压开关次数大约于1000次7.寿命大于50000Hr三.防护等级标准1.IP67:II.测试方法一. 电性能测试方法1.设备:数字电参数测量仪,万用表，调压器，可调负载。
2.测试方法:电源接标称功率的80％—90％的负载。
串于数字电参数测量仪后，开灯测量。
调压器先将电源电压调至AC100V，60Hz。
测量开关电源的输出电压并记录。
再将电源调至AC240V,50Hz。
测量开关电源的输出电压并记录。
计算出输出电压相对变化量。
输入电压标称值220V AC，50Hz时，可调负载在标称值的10％—100％范围变化，测量开关电源的输出电压并记录。
计算出输出电压相对变化量。
二耐用性测试方法：1.设备:雷击测试仪,万用表, 可调负载,恒温箱，计数器,时钟，老化台。
2.开路保护：电源输出端不接入负载，接通额定电压并持续1Hr后，再接入标称负载，电源应能正常工作.3.短路保护:电源输出端正负极直接短路，接通额定电压并持续1Hr后，再断开正负极短路装置，接入标称负载，电源应能正常工作。
4.过功率保护：当输出端接入超出标称值负载时,电源应自动降低功率输出.5.抗雷击保护：雷击测试仪6.环境温度测试：恒温箱温度调至60℃，开关电源置于恒温箱内,外接正常负载。
开灯并持续1Hr。
然后将开关电源移至—25℃的恒温箱内，开灯并持续1Hr。
如此循环5次。
7.电源电压开关测试:在额定电源电压下，电源开启和关闭各30s。
无负载情况下循环200次。
最大负载情况下循环800次。
8.寿命测试：路灯置于老化台上，持续工作。
开关电源的测试方案一、引言开关电源是一种常见的电源类型，被广泛应用于各种电子设备中。
为了确保开关电源的品质和性能符合标准要求，需要进行严格的测试。
本文将介绍开关电源的测试方案，包括测试设备的选择、测试项目的制定和实施过程的要点。
二、测试设备的选择1.示波器：用于观察开关电源输出的波形，判断输出电压和电流的稳定性和准确性。
2.多表：用于测试开关电源的输入电压、输出电压和电流。
3.功率计：用于测试开关电源的输出功率和效率。
4.电源负载：用于对开关电源进行负载测试，模拟实际工作条件。
5.温度计：用于测试开关电源的工作温度。
6.绝缘电阻测试仪：用于测试开关电源的绝缘电阻，确保产品的安全性。
三、测试项目的制定1.输入电压范围测试：测试开关电源适应的输入电压范围，包括标称电压±10%以内的波动范围。
2.输入电流测试：测试开关电源在额定输入电压下的输入电流，用于评估开关电源的能耗。
3.输出电压波形测试：测试开关电源的输出电压波形是否符合标准要求，包括纹波和噪声。
4.输出电压稳定性测试：测试开关电源在负载变化时，输出电压的稳定性。
5.输出电流稳定性测试：测试开关电源在负载变化时，输出电流的稳定性。
6.效率测试：测试开关电源的转换效率，评估开关电源的能量利用程度。
7.温度测试：测试开关电源在额定工作条件下的温度，查看开关电源的散热性能。
8.绝缘电阻测试：测试开关电源的绝缘电阻，确保产品的安全性。
四、测试实施要点1.准备工作：确保测试设备的准确性和可用性，校准测试设备。
2.测试环境：确保测试环境的稳定性，包括供电稳定、温度控制和噪声控制。
3.测试顺序：按照测试项目的顺序进行测试，先进行输入电压范围测试，再进行其他项目的测试。
4.测试参数：根据产品标准和要求，设定测试参数，例如输入电压、负载电流等。
5.测试样本选择：根据抽样原则，选择测试样本进行测试。
样本的选择应该具有代表性，并覆盖产品的不同批次和型号。
6.测试记录：记录测试过程中的测试数据和结果，并进行详细的分析和总结。

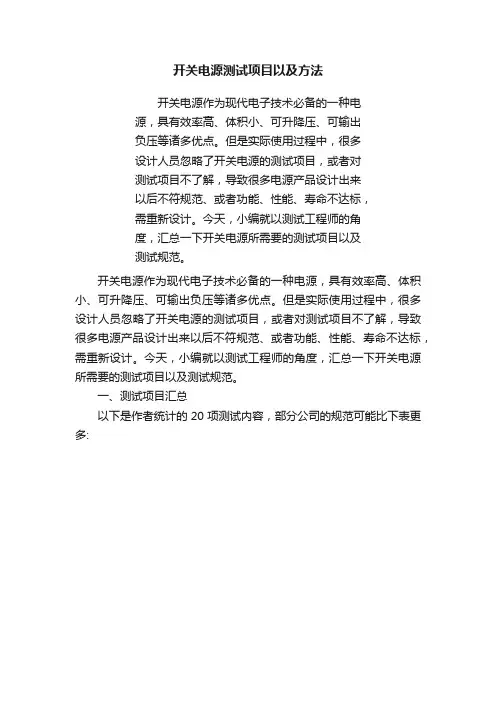

开关电源测试项目以及方法开关电源作为现代电子技术必备的一种电源，具有效率高、体积小、可升降压、可输出负压等诸多优点。
但是实际使用过程中，很多设计人员忽略了开关电源的测试项目，或者对测试项目不了解，导致很多电源产品设计出来以后不符规范、或者功能、性能、寿命不达标，需重新设计。
今天，小编就以测试工程师的角度，汇总一下开关电源所需要的测试项目以及测试规范。
开关电源作为现代电子技术必备的一种电源，具有效率高、体积小、可升降压、可输出负压等诸多优点。
但是实际使用过程中，很多设计人员忽略了开关电源的测试项目，或者对测试项目不了解，导致很多电源产品设计出来以后不符规范、或者功能、性能、寿命不达标，需重新设计。
今天，小编就以测试工程师的角度，汇总一下开关电源所需要的测试项目以及测试规范。
一、测试项目汇总以下是作者统计的20项测试内容，部分公司的规范可能比下表更多:二、测试项目以及方法1. 功率因数和效率测试1) 目的功率因数和效率都是指电源的利用率，但区别还是很大的：(1) 计算方式：功率因数是指输入的视在功率与输入有功功率之比，效率是指输入有功功率和输出有功功率之比；(2) 承担者：功率因数损耗一般是由电力部门承担，效率一般是由用户承担。
这两种指标是衡量开关电源质量的主要参数。
2) 使用仪器输入电源、电子负载、功率表、数字式电压表。
3) 测试方法(1) 依规格设定测试条件: 输入电压, 频率和输出负载；(2) 从功率计读取输入功率Pin值和功率因数 PF 值, 并读取输出电压, 计算输出功率Pout；(3) 效率=Pout / Pin*100%。
图1 功率因数和效率测试示意图2. 能效测试1) 目的能效就是电子设备在各个工况条件下的效率之和的平均值，其意义更加接近用户实际使用的真实能耗。
其定义为：空载、25%、50%、75%、100%负载时的效率，然后总和除4。
2) 使用仪器输入电源、电子负载、功率表、数字式电压表。
开关电源测试项目1. 引言开关电源是现代电子设备中常见的电源供应方式。
在产品研发和生产过程中，对开关电源的性能进行测试十分必要。
本文档将介绍开关电源测试项目的相关内容，包括测试目的、测试方法和测试参数。
2. 测试目的开关电源测试的目的在于验证电源的性能和可靠性。
通过测试可以确保电源在工作时能够稳定输出所需的电压和电流，并符合设计规格。
同时，测试还可以发现电源在过载、过温、短路等异常情况下的保护机制是否正常工作，确保电源在故障发生时能够自动断电，以保护其他电子设备和操作人员的安全。
3. 测试方法3.1 设备准备在进行开关电源测试之前，需要准备以下测试设备和工具：•示波器：用于测量开关电源的输出波形和电压稳定性。
•电子负载：用于模拟负载情况，测试电源的负载能力。
•温度计：用于测试电源在不同温度条件下的工作情况。
•直流电源：用于为被测试的开关电源供电。
•串口线/USB线：用于与开关电源进行通信和控制。
•计算机：用于记录和分析测试数据。
3.2 测试参数设置在进行测试之前，需要根据开关电源的设计规格，设置相应的测试参数。
常见的测试参数包括：•输出电压：根据产品要求设置输出电压的测量范围和精度。
•输出电流：根据产品要求设置输出电流的测量范围和精度。
•稳定性：根据产品要求设置输出电压和电流的稳定性要求。
•负载能力：设置不同负载条件下的电流和电压变化要求。
•温度范围：测试电源在不同温度条件下的输出变化和保护机制。
3.3 测试过程1.连接测试设备：将示波器、电子负载、温度计等设备连接到被测试的开关电源上，并确认连接正常。
2.设置测试参数：根据3.2节所述的测试参数设置要求，将测试设备和开关电源进行参数调整和校准。
3.开始测试：通过控制计算机与开关电源进行通信，启动测试程序，并记录相应的测试数据。
4.分析测试结果：使用计算机工具对测试数据进行分析和比较，判断开关电源是否符合设计规格和性能要求。
5.故障测试：测试电源在过载、过温、短路等异常情况下的保护机制是否正常工作，并记录相应的行为和保护时间。
开关电源的测试项目介绍一、输出电压调整：当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。
此步骤完成后才能确保后续的规格能够符合。
通常当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。
二、电源调整率：电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。
此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。
在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。
为精确测量电源调整率，需要下列之设备：能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUI PCR系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。
·一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A W PF。
·一个精密直流电压表，具备至少高于待测物调整率十倍以上，一般应用5位以上高精度数字表。
·连接至待测物输出的可变电子负载。
测试步骤如下：于待测电源供应器以正常输入电压及负载状况下热机稳定后，分别于低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。
电源调整率通常以一正常之固定负载(Nominal Load)下，由输入电压变化所造成其输出电压偏差率(deviation)的百分比，如下列公式所示：V0(max)-V0(min) / V0(normal)，电源调整率亦可用下列方式表示之：于输入电压变化下，其输出电压之偏差量须于规定之上下限范围内，即输出电压之上下限绝对值以内。
开关电源的测试项目以及方法开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格) ，并验证能否通过。
开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。
电气性能(ElectricalSpecifications) 测试当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下：* 功能(Functions) 测试：•输出电压调整(Hold-o nV oltageAdjust)•电源调整率(Line Regulation )•负载调整率(LoadRegulation )•综合调整率(Conmine Regulation )•输出涟波及杂讯(OutputRipple&N oise,RARD)•输入功率及效率(In putPower,Efficie ncy)•动态负载或暂态负载(DynamicorTransientResponse)•电源良好/失效(PowerGood/Fail) 时间-起动Set-Up)及保持(Hold-Up)时间* 保护动作(Protections) 测试：•过电压保护(O VP,OverVoltageProtectio n)•短路保护(Short)•过电流保护(OCP,OverCurre ntProtectio n)•过功率保护(OPP,OverPowerProtectio n)*安全(Safety) 规格测试：•输入电流、漏电电流等•耐压绝缘电源输入对地，电源输出对地；电路板线路须有安全间距。
•温度抗燃：零组件需具备抗燃之安全规格，工作温度须於安全规格内。
•机壳接地：需於0.1欧姆以下，以避免漏电触电之危险。
•变压输出特性：开路、短路及最大伏安(VA)输出•异常测试：散热风扇停转、电压选择开关设定错误*电磁兼容(ElectromagneticCompliance) 测试：电源供应器需符合CISPR22 、CLASSB 之传导与幅射的4dB 馀裕度，电源供应器需在以下三种负载状况下测试：每个输出为空载、每个输出为50% 负载、每个输出为100% 负载。
开关电源测试项目方法开关电源是一种高效能、稳定性好的电源装置，广泛应用于各个领域。
为确保开关电源产品的质量和可靠性，需要进行一系列的测试。
本文将介绍开关电源测试的项目和方法。
一、输入参数测试1.输入电压范围测试：在标称输入电压范围内，逐步改变输入电压，记录开关电源的输出电压和输入电流，检查其是否符合设计要求。
2.输入电流测试：保持输入电压不变，在不同负载条件下测量输入电流，检查其与设计值的偏差。
二、输出参数测试1.输出电压范围测试：在标称输入电压下，逐步改变负载电流，记录开关电源的输出电压和输出电流，检查其是否符合设计要求。
2.输出电流测试：保持输入电压不变，在不同负载条件下测量输出电流，检查其与设计值的偏差。
3.输出电压波动测试：在标称输入电压和负载下，测量输出电压的稳定性，检查是否存在过大的波动。
三、效率测试1.全负载效率测试：在标称输入电压和满负载条件下，测量开关电源的输入功率和输出功率，计算其效率，并与设计值进行对比。
2.部分负载效率测试：在标称输入电压和部分负载条件下，测量开关电源的输入功率和输出功率，计算其效率，并与设计值进行对比。
四、保护功能测试1.过电压保护测试：在不同输入电压和负载条件下，逐步提高输入电压，观察开关电源的反应，检查其是否能及时切断输出，保护负载和自身。
2.过载保护测试：在标称输入电压和不同负载条件下，逐步增加负载电流，观察开关电源的反应，检查其是否能及时切断输出，保护负载和自身。
3.短路保护测试：在标称输入电压和负载条件下，对输出端进行短路测试，观察开关电源的反应，检查其是否能及时切断输出，保护负载和自身。
五、EMC测试开关电源需要通过EMC测试，以确保其在使用时不会对其他电子设备造成电磁干扰。
EMC测试包括辐射和传导两个方面。
1.辐射测试：将开关电源放置在规定的辐射测试室中，通过射频频谱分析仪、天线和功率计等设备测量其辐射幅度，检查是否符合国家标准。
2.传导测试：使用专用的微电源测量设备，在不同频率下对开关电源进行测量，检查其传导电磁干扰的情况，包括共模干扰和差模干扰。
开关电源的测试项目介绍开关电源是一种将交流电转换为稳定直流电的电力转换器。
作为现代电子设备中不可或缺的组成部分，开关电源的质量和可靠性对整个设备的性能和寿命都有着重要的影响。
因此，对开关电源进行全面的测试和评估是十分必要的。
下面将详细介绍一些常用的开关电源测试项目。
1.输入电源电压测量：输入电源电压是开关电源转换的前提条件，因此进行输入电压的测量和监测是必不可少的。
测试时需要使用示波器或万用表等设备来测量输入电源的电压波形和幅值，以确保其与设计要求相符。
2.输出电压稳定性测试：开关电源的主要功能是将输入电源转换为稳定的输出直流电压。
因此，在设计阶段需要确定输出电压的稳定性指标，并在测试阶段使用示波器或负载进行测量和评估。
测试时需要覆盖不同工作负载下的输出电压稳定性，并确保其在设定的误差范围内。
3.效率测试：开关电源的效率是衡量其转换效率的重要指标之一、测试时需要使用负载设备和功率计等设备来测量输入功率和输出功率，并计算出效率。
通常，开关电源在50%负载及70%负载下的效率是最重要的测试指标。
4.瞬态响应测试：开关电源在负载变化时需要快速调整输出电压以保持稳定。
因此，瞬态响应测试是评估开关电源响应速度和稳定性的重要手段。
测试时需要快速改变负载，并使用示波器等设备来监测和评估输出电压的变化情况。
5.温度测试：开关电源在工作时会产生一定的热量，因此温度测试也是十分重要的。
测试时需要使用红外测温仪等设备来测量开关电源的表面温度，并确保其在设计要求的范围内。
6.开关频率测试：开关电源的输出电压是由开关元件的开关频率决定的。
测试时需要使用示波器等设备来测量开关频率，并确保其与设计要求相符。
7.输入电流谐波测试：开关电源在工作时会产生一定的谐波电流。
测试时需要使用功率负载和功率分析仪等设备来测量和分析输入电流谐波含量，以确保其在设计要求的范围内。
总之，开关电源的测试项目包括输入电源电压测量、输出电压稳定性测试、效率测试、瞬态响应测试、温度测试、开关频率测试和输入电流谐波测试等。
开关电源32个检测项目、检测方法与检测设备开关电源32个检测项目：1、功率因素和效率测试2、平均效率测试3、输入电流测试4、浪涌电流测试5、电压调整率测试6、负载调整率测试7、输入缓慢变动测试8、纹波及噪声测试9、上升时间测试10、下降时间测试11、开机延迟时间测试12、关机维持时间测试13、输出过冲幅度测试14、输出暂态响应测试15、过流保护测试16、短路保护测试17、过压保护测试18、重轻载变化测试19、输入电压变动测试20、电源开关循环测试21、元件温升测试/22、高温操作测试23、高温高湿储存测试24、低温操作测试25、低温储存测试26、低温启动测试27、温度循环测试28、冷热冲击测试29、绝缘耐压测试30、跌落测试31、绝缘阻抗测试32、额定电压输出电流测试1、功率因素和效率测试一、目的:测试S.M.P.S. 的功率因素POWER FACTOR, 效率EFFICIENCY(规格依客户要求设计).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;(4). AC POWER METER / 功率表;三. 测试条件:四、测试方法:(1). 依规格设定测试条件: 输入电压, 频率和输出负载.(2). 从POWER METER 读取Pin and PF 值, 并读取输出电压, 计算Pout.(3). 功率因素=PIN / (Vin*Iin), 效率=Pout / Pin*100%；五. 测试回路图:2.能效测试一、目的:测试S.M.P.S. 能效值是否满足相应的各国能效等级标准要求(规格依各国标准要求定义).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). AC POWER METER / 功率表;三. 测试条件:(1). 输入电压条件为115Vac/60Hz和230Vac/50Hz与220Vac/50Hz/60Hz 条件.(2). 输出负载条件为空载、1/4 max. load、2/4 max. load、3/4 max. load、max. load五种负载条件.四、测试方法:(1).在测试前将产品在在其标称输出负载条件下预热30分钟.(2). 按负载由大到小顺序分别记录115Vac/60Hz与230Vac/50Hz输入时的输入功率(Pin),输入电流(Iin),输出电压(Vo), 功率因素(PF)，然后计算各条件负载的效率.(3). 在空载时仅需记录输入功率(Pin)与输入电流(Iin).(4).计算115Vac/60Hz与230Vac/50Hz时的四种负载的平均效率,该值为能效的效率值五、标准定义:CEC / 美国EPA / 澳大利亚及新西兰的能效规格值标准(IV等级)；(1). IV等级效率的规格是: 1).Po<1W, Average Eff.≥0.5*Po;2).1≤Po≤51W,Average Eff.≥0.09*Ln(Po)+0.5; 3).Po>51,Average Eff.≥0.85.(2). 输入空载功率的规格是:1).0<Po≤250W, Pin≤0.5W;(3). Po为铭牌标示的额定输出电压与额定输出电流的乘积;(4) .实际测试的平均效率值和输入空载功率值需同时满足规格要求才可符合标准要求.六、计算方法举例：(1).12V/1A的能效效率=(0.09*ln12+0.5 )*100%=(0.09*2.4849+0.5)*100%=72.36%;(2). 输入功率≤ 0.5W3. 输入电流测试一、目的:测试S.M.P.S. 之输入电流有效值INPUT CURRENT(规格依客户要求设计).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). AC POWER METER / 功率表;三. 测试条件:四、测试方法:(1). 依规格设定测试条件: 输入电压, 频率和输出负载;(2). 从功率计中记录AC INPUT 电流值;4.浪涌电流测试一、目的:测试S.M.P.S. 输入浪涌电流INRUSH CURRENT, 是否符合SPEC.要求.二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器;三. 测试条件:(1).依SPEC. 所要求(通常定义输入电压为100-240Vac/50-60Hz).四、测试方法:(1). 依SPEC. 要求设定好输入电压, 频率, 將待测品输出负载设定在MAX. LOAD.(2). SCOPE CH2 接CURRENT PROBE, 用以量测INRUSH CURRENT, CH1设定在DC Mode, VOLTS/DIV 设定视情况而定, CH1作为SCOPE 之TRIGGER SOURCE, TRIGGER SLOPE 设定为"+",TIME/DIV 以5mS 为较佳, TRIGGER MODE 设定为"NORMAL".(3). CH1 则接到AC 输入电压.(4). 以上设定完成后POWER ON, 找出TRIGGER 动作电流值(AT 90o 或270o POWER ON).五、注意事项:(1). 冷开机(COLD-START): 需在低(常)温环境下且BULK Cap.电荷须放尽, 以及热敏电阻亦处于常温下, 然后仅能第一次开机,若需第二次开机须再待电荷放尽才可再开机测试.(2). OSCILLOSCOPE 需使用隔离变压器.六、测试回路图:5. 电压调整率测试一、目的:测试S.M.P.S. OUTPUT LOAD 一定而AC LINE 变动时, 其输出电压跟随变动之稳定性(常规定义≤1%).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;三. 测试条件:四、测试方法:(1). 依规格设定测试负载LOAD 条件.(2). 调整输入电压AC LINE 和频率FREQUENCY 值.(3). 记录待测品输出电压值是否在规格内.(4). Line reg.=(输出电压的最大值(Vmax.)-输出电压的最小值(Vmin.))/Vrate volt.*100%.五. 注意事项:(1). 测试前先将待测品热机, 待其输出电压稳定后再进行测试.(2). 电压调整率值是输出负载不变,输入电压变动时计算的值.6.负载调整率测试一、目的:测试S.M.P.S. 在AC LINE 一定而OUTPUT LOAD 变动时, 其输出电压跟随变动之稳定性(常规定义≤±5%).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). DIGITAL VOLTAGE METER (DVM) / 数字式电压表;三. 测试条件:四、测试方法:(1). 依规格设定测试输入电压AC LINE 和频率FREQUENCY 值.(2). 调整输出负载LOAD 值(3). 记录待测品输出电压值是否在规格内.(4). Load reg.=(输出电压的最大/小值(Vmax/min.)-输出电压的额定值(Vrate))/Vrate volt.*100%.五. 注意事项:(1). 测试前先将待测品热机, 待其输出电压稳定后再进行测试;(2). 负载调整率值是输入电压不变,输出负载变动时计算的值.7. 输入缓慢变动测试一、目的:验证当输入电压偏低情形发生时, 待测品需能自我保护, 且不能有损坏现象;二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). AC POWER METER / 功率表;三. 测试条件:(1). 依SPEC. 要求: 设定输入电压为90Vac 或180Vac 和输出负载Max. load;四、测试方法:(1). 将待测品与输入电源和电子负载连接好, 且设定好输入电压和输出负载;(2). 逐步调降输入电压, 每次3 Vac/每分钟.(3). 记录电压值(包括输入电压和输出电压), 直到待测品自动当机为止.(4). 设定好输入电压为0Vac,逐步调升输入电压, 每次3 Vac/每分钟,直到待测品输出电压达到正常规格为止,记录电压启动时输出电压和输入电压值.五、注意事项:(1). 待测品在正常操作情况下不应有任何不稳动作发生, 以及失效情形;(2). 产品当机和启动时的输入电压需小于输入电压范围下限值.8. 纹波及噪声测试一、目的:测试S.M.P.S. 直流输出电压之纹波RIPPLE 及噪声NOISE(规格定义常规为≤输出电压的1%);二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3) OSCILLOSCOPE / 示波器;(4) TEMP. CHAMBER / 温控室;三. 测试条件:各种LINE 和LOAD 条件及温度条件, 各种输入电压& 输出负载(Min.-MAX. LOAD).四、测试方法:(1). 按测试回路接好各测试仪器,设备,以及待测品,测试电源在各种LINE 和LOAD,及温度条件之RIPPLE &NOISE(下图为一典型输出RIPPLE & NOISE A: RIPPLE+NOISE; B: RIPPLE; C: NOISE五、注意事项:(1). 测试前先将待测输出并联SPEC. 规定的滤波电容, (通常为10uF/47uF 电解电容;或钽电容及0.1uF陶瓷电容) 频宽限制依SPEC. 而定(通常为20MHz).(2). 应避免示波器探头本身干扰所产生的杂讯.9.上升时间测试一、目的:测试S.M.P.S. POWER ON 时,各组输出从10% ~ 90% POINT 之上升时间(常规定义为≤20mS).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器三. 测试条件:四、测试方法:(1). 依规格设定AC VOLTAGE, FREQUENCY AND LOAD .(2). SCOPE 的CH1 接Vo, 并设为TRIGGER SOURCE, LEVEL 设定在Vo 的60% ~ 80% 较为妥当, TRIGGER SLOPE 设定在"+",TIME/DIV 和VOLTS/DIV 则视输出电压情况而定.(3). 用CURSOR 中"TIME", 量测待测品各组输出从电压10% 至90% 之上升时间.五. 注意事项:测试前先将待测品处于冷机状态,待BUCK Cap. 电荷放尽后进行测试.10. 下降时间测试一、目的:测试S.M.P.S. POWER ON 时,各组输出从90% ~ 10% POINT 之下降时间(常规定义≥5mS);二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器三. 测试条件:四、测试方法:(1). 依规格设定AC VOLTAGE, FREQUENCY AND LOAD.(2). SCOPE 的CH1 接Vo, 并设为TRIGGER SOURCE, LEVEL 设定在Vo 的60% ~ 80% 较为妥当, TRIGGER SLOPE 设定在"-",TIME/DIV 和VOLTS/DIV 则视输出电压情况而定;(3). 用CURSOR 中"TIME", 量测待测品各组输出从电压90% 至10% 之下降时间.五. 注意事项:测试前先将待测品热机, 待其输出电压稳定后再进行测试.11. 开机延迟时间测试一、目的:测试S.M.P.S. POWER ON 时, 输入电压AC LINE 与输出之时间差(常规定义为≤3000mS).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器三. 测试条件:四、测试方法:(1). 测试时依规格设定AC LINE, FREQUENCY 和输出负载(一般LOW LINE & MAX. LOAD时间最长).(2). OSCILLOSCOPE 的CH1 接Vo 为TRIGGER SOURCE, CH2 接AC LINE.(3). TRIGGER LEVEL 设定在Vo 的60% ~ 80% 间较为妥当, TRIGGER SLOPE 设定在"+",VOLTS/DIV 和TIME/DIV 则视实际情况而定.(4). 用CURSOR 中"TIME", 量测AC ON 至Vo LOW LIMIT 之时间差.五. 注意事项:(1). 测试前先将待测品处于冷机状态, 待BULK Cap. 电荷放尽后进行测试;(2). 示波器(OSCILLOSCOPE) 需使用隔离变压器.12. 关机维持时间测试一、目的:测试S.M.P.S. POWER OFF 时, 输入电压AC LINE 与输出OUTPUT 之时间差(常规定义≥10mS/115Vac & ≥20mS/230Vac );二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器三. 测试条件:四、测试方法:(1). 测试时依规格设定AC LINE, FREQUENCY 和输出负载.(2). OSCILLOSCOPE 的CH1 接Vo 为TRIGGER SOURCE, CH2 接ACLINE.(3). TRIGGER LEVEL 设定在Vo 的60% ~ 80% 间较为妥当, TRIGGER SLOPE 设定在“-”, VOLTS/DIV 和TIME/DIV 则视实际情况而定. (4). 用CURSOR 中"TIME", 量测AC ON 至Vo LOW LIMIT 之时间差.五. 注意事项:(1). 测试前先将待测品热机, 待其输出电压稳定后再进行测试;(2). 示波器(OSCILLOSCOPE) 需使用隔离变压器.13. 输出过冲幅度测试一、目的:测试S.M.P.S. POWER ON 时, 输出DC OUTPUT 过冲幅度变化量(常规定义为≤10%).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器;三. 测试条件:依SPEC. 所要求,输入电压范围与输出负载(Min. – Max. load).四、测试方法:(1). 测试时依规格设定AC LINE, FREQUENCY 和输出负载.(2). OSCILLOSCOPE 的CH1 接Vo 为TRIGGER SOURCE;(3). TRIGGER LEVEL 设定在Vo 的60% ~ 80% 间较为妥当, TRIGGER SLOPE 设定在“+” 和“-”, VOLTS/DIV 和TIME/DIV 则视实际情况而定.(4). 用CURSOR 中"VOLT", 量测待测品輸出过冲点与稳定值之关系.(5). ON / OFF 各做十次, 过冲幅度%=△V / Vo *100%;五、注意事项:产品在CC与CR模式都需满足规格要求.14. 输出暂态响应测试一、目的:测试S.M.P.S. 输出负载快速变化时, 其输出电压跟随变动之稳定性(规格定义电压最大与最小值不超过输出规格的±10%).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器;三. 测试条件:依SPEC.所规定: 输入电压AC LINE, 变化的负载LOAD, 频率及升降斜率SR/F 值.四、测试方法:(1). 测试时设定好待测品输入电压AC LINE 和频率FREQUENCY.(2). 测试时设定好待测品输出条件: 变化负载和变化频率及升降斜率.(3). OSCILLOSCOPE CH1 接到OUTPUT 侦测点, 量其电压之变化.(4). CH2 接CURRENT PROBE 测试输出电流, 作为OSCILLOSCOPE 之TRIGGER SOURCE.(5). TRIGGER MODE设定为"AUTO.".五、注意事项:(1). 注意使用CURRENT PROBE 时,每改变VOLTS/DIV 刻度PROBE 皆须归零ZERO,(2). 须经常对CURRENT PROBE 进行消磁DEGAUSS 和归零ZERO.15. 过流保护测试一、目的:测试S.M.P.S. 输出电流过高时是否保护, 保护点是否在规格要求內, 及是否会对S.M.P.S. 造成损伤(常规定义过流点为输出额定负载的1.2-2.5倍/ CV模式产品初外).二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器;三. 测试条件:依SPEC. 所规定: 输入电压AC LINE 和电子负载.四、测试方法:(1). 将待测组输出负载设在MAX. LOAD.(2). 以一定的斜率(通常为1.0A/S) 递增, 加大输出电流直至电源保护, 当保护后, 將所加大之电流值递减, 视其输出是否会自动RECOVERY. (3). OSCILLOSCOPE CH2 接上CURRENT PROBE, 以PROBE 检测输出电流.(4). CH1 则接到待测输出电压, 作为OSCILLOSCOPE 之TRIGGER SOURCE.(5). TRIGGER SLOPE 设定为"-", TRIGGER MODE 设定为"AUTO", TIME/DIV 视情况而定.五、注意事项:(1). 注意使用CURRENT PROBE 时,每改变VOLTS/DIV 刻度PROBE 皆须归零ZERO,(2). 须经常对CURRENT PROBE 进行消磁DEGAUSS 和归零ZERO.(3). 产品不能有安全危险产生.16. 短路保护测试一、目的:测试S.M.P.S. 输出端在开机前或在工作中短路时, 产品是否有保护功能.二. 使用仪器设备:(1). AC SOURCE / 交流电源;(2). ELECTRONIC LOAD / 电子负载;(3). OSCILLOSCOPE / 示波器;(4). 低阻抗短路夹三. 测试条件:依SPEC. 所规定: 输入电压AC LINE 和负载LOAD 值和低阻抗短路夹.四、测试方法:(1). 依规格设定测试条件: 输入电压AC LINE 和负载LOAD 值(一般为MAX.LOAD).(2). 各组输出相互短路或对地短路, 侦测输出特性.(3). 开机后短路TURN ON THEN SHORT & 短路后开机SHORT THEN TURN ON 各十次.五、注意事项:(1).当SHORT CIRCUIT 排除之后, 检测待测品是否自动恢复或需重新启动(视SPEC 要求),并测试产品是否正常或有无零件损坏(产品要求应正常).(2). 产品不能有安全危险产生.。
