开关电源测试项目

开关电源32个检测项目检测方法与检测设备开关电源是现代电子产品中常见的电源类型，它具有功率转化效率高、体积小、重量轻、使用方便等优点。

为了确保开关电源的质量和性能，需要进行一系列的检测项目。

1.输入电压范围测试：通过改变电源输入电压进行测试，判断开关电源在不同电压范围内的输出情况。

检测方法为改变输入电压并观察输出电压变化，检测设备为数字电压表。

2.输出电压范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电压范围。

检测方法为改变输出负载并观察输出电压变化，检测设备为数字电压表。

3.输出电压精度测试：使用高精度数字电压表测量开关电源的输出电压，与设定值进行对比，判断输出电压的精度。

检测设备为高精度数字电压表。

4.输出电流范围测试：通过改变开关电源的输出负载进行测试，判断开关电源的输出电流范围。

检测方法为改变输出负载并观察输出电流变化，检测设备为数字电流表。

5.输出电流精度测试：使用高精度数字电流表测量开关电源的输出电流，与设定值进行对比，判断输出电流的精度。

检测设备为高精度数字电流表。

6.输出功率测试：通过测量输出电压和输出电流的乘积，计算出开关电源的输出功率。

检测设备为数字电压表和数字电流表。

7.效率测试：通过测量开关电源的输入功率和输出功率的比值，计算出开关电源的效率。

检测设备为数字功率计和负载。

8.开机过压测试：将开关电源的输入电压调整至设定值的两倍，观察开关电源的输出电压情况。

检测设备为数字电压表。

9.短路保护测试：在开关电源的输出端短接一个负载，观察开关电源是否能自动切换到短路保护状态。

检测设备为负载。

10.过流保护测试：在开关电源的输出端增加一个大负载，观察开关电源是否能自动切换到过流保护状态。

检测设备为负载。

11.过载保护测试：在开关电源的输出端增加一个超出额定负载的负载，观察开关电源是否能自动切换到过载保护状态。

检测设备为负载。

12.输出电压波动测试：在开关电源的输出端接入一个示波器，观察输出波形是否正常。

目录1、输入电压与频率 (1)2、输入电流 (1)3、浪涌电流(冷启动) (1)4、效率 (1)5、空载功耗 (2)6、静态输出特性 (2)7、线性调整率 (2)8、负载调整率 (2)9、开机延迟时间 (2)10、关机维持时间 (3)11、上升时间和下降时间 (3)12、输出过冲/欠冲 (4)13、输出负载瞬态响应 (4)14、过流保护 (5)15、短路保护 (5)16、过压保护 (6)17、操作温/湿度要求 (6)18、存储温/湿度要求 (6)19、振动 (7)20、跌落 (7)21、煲机 (7)22、平均间隔故障时间估算及电容寿命 (7)23、EMI/EMS标准 (8)24、绝缘电阻和抗电强度测试 (8)25、泄漏电流 (8)26、安规标准 (8)开关电源的测试项目简介1、输入电压与频率此参数主要是保证开关电源能满足客户所在国家或地区的电网的要求，在客户端的设备上能正常使用。

2、输入电流此项指标某些客户有特殊要求，它的大小受以下几个因数的影响：输出功率、PF值（功率因数）、输入电压和效率等。

一般来说，最大输入电流出现在输入电压为下限值时。

3、浪涌电流(冷启动)此项指标主要是考虑电源在冷机启动时耐受冲击电流的能力。

开关电源在启动瞬间，电容会有一个很大电流的充电过程，这就形成了浪涌电流，如果过大容易导致整流桥和保险丝等器件烧毁。

测试条件：输入电压为额定输入最大电压，输出为满载状态，测试产品在常温下放置4H以上在交流输入回路中串入无感电阻R0（R0＝0.01Ω），用示波器测量R0在加电峰值时的波形，计算出启动冲击电流，重复测量时必须对电路中储能器件进行放电和热敏电阻冷却后再做测量。

4、效率效率的定义是指某一电源输出的总功率与输入有用功的百分比，效率高就意味着耗能少，效率低就意味着耗能多；从产品开发而言，效率低意味着电源本身的功耗大，自身产生的热能也相应增大，这将影响产品的可靠性。

要求在测试前应将产品在在其标称输出负载条件下预热30分钟（因为开关电源的元器件在温度变化后某些参数会有偏移从而引起整机参数的变化）。

开关电源32个检测项目检测方法与检测设备开关电源是一种将交流电转化为直流电的电源设备，广泛应用于电子产品、通信设备、工业自动化等领域。

为了确保开关电源的性能和安全，常需要对其进行多个检测项目的测试。

下面将介绍开关电源常见的32个检测项目的方法和相应的检测设备。

1.输入电压范围：通过设置不同的输入电压，检测开关电源的工作状态是否正常。

通常可以使用数字多用表或专用输入电压模拟器进行测试。

2.输入电压波动：通过改变输入电压的大小和频率，检测开关电源在电压波动情况下的输出是否正常。

可以使用数字多用表或示波器进行测量。

3.输出电压范围：通过设置不同的输出负载和电流条件，检测开关电源输出电压的稳定性。

可以使用数字多用表或示波器进行测量。

4.输出电压稳定性：在不同负载和输入电压条件下，检测开关电源输出电压的稳定性。

通常使用数字多用表或示波器进行测量。

5.输出电压调整率：通过改变输入电压或负载情况下的输出电压变化，检测开关电源对输入电压和负载变化的响应速度。

可以使用数字多用表或示波器进行测量。

6.输出电流范围：通过改变输出电流负载，检测开关电源的输出电流是否满足要求。

可以使用电流表进行测量。

7.输出电流稳定性：在不同负载和输入电压条件下，检测开关电源输出电流的稳定性。

通常使用电流表进行测量。

8.输出电流调整率：通过改变输入电压或负载情况下的输出电流变化，检测开关电源对输入电压和负载变化的响应速度。

可以使用电流表进行测量。

9.输出功率范围：通过改变输出电压和电流负载，检测开关电源的输出功率是否满足要求。

可以使用功率计进行测量。

10.效率：通过输入功率和输出功率的比值，检测开关电源的转换效率。

可以使用功率计进行测量。

11.输入功率因数：通过测量开关电源的输入电流和输入电压的相位差，检测开关电源的输入功率因数。

可以使用功率因数仪进行测量。

12.输出纹波电压：通过示波器测量开关电源输出电压的纹波情况，以评估电源的滤波效果。

一、测试项目需测试项目包括开关电源空载输出、额定负载电压和电流输出、电压调整率、负载调整率、纹波、耐压和绝缘电阻、短路保护、过压保护、过载保护。

二、测试方法2.1、空载输出电压将开关电源的输入电压调至开关电源的额定电压，用万用表测试开关电源的输出电压，为了减小误差，可多测几组数据。

2.2、额定负载下开关电源输出这一步测试包括额定输出电压和电流的测试，首先要确定开关电源的额定负载，一般选择电阻作为负载。

注意选择电阻的功率一定要远大于开关电源的输出功率，以减小电阻的发热，还可以加一些散热措施，比如放置排气扇。

额定负载计算公式：R0=U2/P注：式中R0位额定负载电阻，U为额定输出电压，P为额定功率。

确定了额定负载后，将开关电源输入电压接上，接通开关电源的负载回路，载负载回路中串一电流表，测试回路电流，用万用表电压档测试开关电源输出电压值。

2.3、电压调整率电压调整率：载开关电源的输入电压范围内，输入电压从低到高变化时，输出电压相对于标称输出的变化量。

将开关电源输入电压分别调整至范围的上限和下限，用万用表测开关电源的输出电压并记录。

计算公式：[(Vo1-Vo2)/Vo]*100%注：Vo1是在输入电压上限时测得的输出电压，Vo2为在输入电压下限时测得的输出电压值，Vo为标称输出电压。

2.4负载调整率负载调整率：开关电源在额定电压工作下，负载从额定负载到半载（或者20%负载）变化时，开关电源输出电压相对于标称值的变化量。

这一步的任务是确定负载，负载的百分比是分局电流计算的，也就是半载（或20%负载）电流占额定电流的百分比。

根据计算得来的电流值，推测出电阻值进行选择。

半载情况下负载计算公式:R1=(U2/P)*2注：R1为半载下负载电阻，即为额定负载的2倍。

计算公式：[(Vo’-Ve)/Vo]*100%注：Vo’是在开关电源输出回路中接入按百分比等效后的电阻测得的开关电源输出电压，Ve为在额定负载下测得的开关电源输出电压，Vo为标称输出电压。

开关电源的测试项目以及方法开关电源是一种用于对电能进行转换和控制的电子设备。

它广泛应用于计算机、通信、家电等领域。

为了确保开关电源的正常工作和安全性能，需要进行一系列的测试。

下面将介绍开关电源的一些常见测试项目及测试方法。

一、静态参数测试1.输入电压范围测试：通过增加或减小输入电压，测试开关电源在各个输入电压范围内的工作状态和性能。

2.输出电压测量：使用数字电压表或示波器，测量开关电源在各个输出负载下的输出电压值，并比较与额定输出电压的误差。

3.输出电流测量：利用电流表或电流互感器，测量开关电源在各个负载下的输出电流，并比较与额定输出电流的误差。

二、工作状态测试1.转换速度测试：通过改变输入或负载条件，测试开关电源在不同工作状态下的转换速度。

2.过载保护测试：在满负载状态下，增加输出负载，观察开关电源是否能及时启动过载保护功能。

3.温度测试：在不同环境温度下，测量开关电源的温度变化，以评估其散热性能和温度稳定性。

三、效率测试1.输入功率测量：通过测量输入电压和输入电流，计算开关电源的输入功率，并比较与额定输入功率的误差。

2.输出功率测量：通过测量输出电压和输出电流，计算开关电源的输出功率，并比较与额定输出功率的误差。

3.效率计算：根据输入功率和输出功率的测量结果，计算开关电源的效率，并比较与额定效率的误差。

四、安全性能测试1.绝缘电阻测量：使用绝缘电阻测试仪，测量开关电源的输入与输出接地的绝缘电阻值，并比较与标准要求的误差。

2.泄漏电流测量：通过使用漏电流测试仪，测量开关电源在正常工作状态下的漏电流值，并比较与安全标准的限制。

3.短路保护测试：在空载状态下，将输出引线短接，观察开关电源是否能及时启动短路保护功能。

以上是开关电源常见的测试项目及测试方法，通过这些测试可以评估开关电源的性能和安全性能，并确保其正常工作和安全可靠。

在进行测试时，应根据具体的产品要求和标准，选择适当的测试设备和测试方法，以确保测试结果的准确性和可靠性。

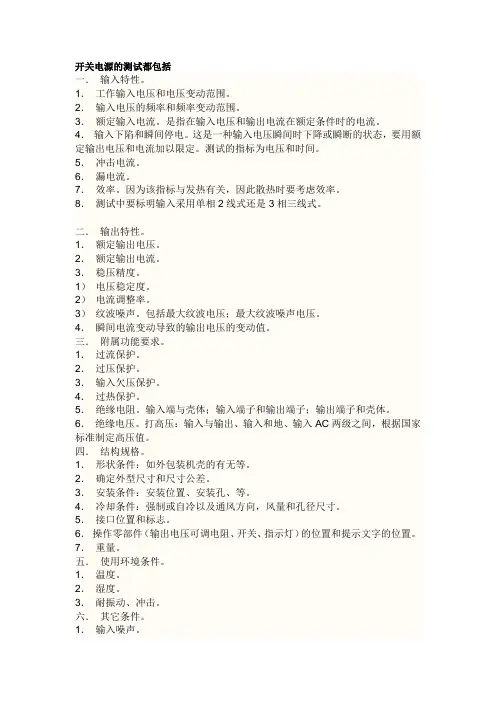

开关电源的测试都包括一．输入特性。

1．工作输入电压和电压变动范围。

2．输入电压的频率和频率变动范围。

3．额定输入电流。

是指在输入电压和输出电流在额定条件时的电流。

4．输入下陷和瞬间停电。

这是一种输入电压瞬间时下降或瞬断的状态，要用额定输出电压和电流加以限定。

测试的指标为电压和时间。

5．冲击电流。

6．漏电流。

7．效率。

因为该指标与发热有关，因此散热时要考虑效率。

8．测试中要标明输入采用单相2线式还是3相三线式。

二．输出特性。

1．额定输出电压。

2．额定输出电流。

3．稳压精度。

1）电压稳定度。

2）电流调整率。

3）纹波噪声。

包括最大纹波电压；最大纹波噪声电压。

4．瞬间电流变动导致的输出电压的变动值。

三．附属功能要求。

1．过流保护。

2．过压保护。

3．输入欠压保护。

4．过热保护。

5．绝缘电阻。

输入端与壳体；输入端子和输出端子；输出端子和壳体。

6．绝缘电压。

打高压：输入与输出、输入和地、输入AC两级之间，根据国家标准制定高压值。

四．结构规格。

1．形状条件：如外包装机壳的有无等。

2．确定外型尺寸和尺寸公差。

3．安装条件：安装位置、安装孔、等。

4．冷却条件：强制或自冷以及通风方向，风量和孔径尺寸。

5．接口位置和标志。

6．操作零部件（输出电压可调电阻、开关、指示灯）的位置和提示文字的位置。

7．重量。

五．使用环境条件。

1．温度。

2．湿度。

3．耐振动、冲击。

六．其它条件。

1．输入噪声。

2．浪涌。

3．静电噪声（有外壳的有要求）。

开关电源的测试方案一、引言开关电源是一种常见的电源类型，被广泛应用于各种电子设备中。

为了确保开关电源的品质和性能符合标准要求，需要进行严格的测试。

本文将介绍开关电源的测试方案，包括测试设备的选择、测试项目的制定和实施过程的要点。

二、测试设备的选择1.示波器：用于观察开关电源输出的波形，判断输出电压和电流的稳定性和准确性。

2.多表：用于测试开关电源的输入电压、输出电压和电流。

3.功率计：用于测试开关电源的输出功率和效率。

4.电源负载：用于对开关电源进行负载测试，模拟实际工作条件。

5.温度计：用于测试开关电源的工作温度。

6.绝缘电阻测试仪：用于测试开关电源的绝缘电阻，确保产品的安全性。

三、测试项目的制定1.输入电压范围测试：测试开关电源适应的输入电压范围，包括标称电压±10%以内的波动范围。

2.输入电流测试：测试开关电源在额定输入电压下的输入电流，用于评估开关电源的能耗。

3.输出电压波形测试：测试开关电源的输出电压波形是否符合标准要求，包括纹波和噪声。

4.输出电压稳定性测试：测试开关电源在负载变化时，输出电压的稳定性。

5.输出电流稳定性测试：测试开关电源在负载变化时，输出电流的稳定性。

6.效率测试：测试开关电源的转换效率，评估开关电源的能量利用程度。

7.温度测试：测试开关电源在额定工作条件下的温度，查看开关电源的散热性能。

8.绝缘电阻测试：测试开关电源的绝缘电阻，确保产品的安全性。

四、测试实施要点1.准备工作：确保测试设备的准确性和可用性，校准测试设备。

2.测试环境：确保测试环境的稳定性，包括供电稳定、温度控制和噪声控制。

3.测试顺序：按照测试项目的顺序进行测试，先进行输入电压范围测试，再进行其他项目的测试。

4.测试参数：根据产品标准和要求，设定测试参数，例如输入电压、负载电流等。

5.测试样本选择：根据抽样原则，选择测试样本进行测试。

样本的选择应该具有代表性，并覆盖产品的不同批次和型号。

6.测试记录：记录测试过程中的测试数据和结果，并进行详细的分析和总结。

开关电源测试方案开关电源是一种通过晶体管开关来实现能量转换的电源。

由于其高频开关和能量存储元件，使得开关电源具有高效率、小体积和轻量化的特点。

在开关电源的设计和生产过程中，需要进行各种测试以确保其性能和质量。

下面将介绍一般的开关电源测试方案。

1.输入电流和输入电压测试：-使用电源测试仪测量开关电源的输入电流和输入电压。

-测试过程需要考虑电源电压和电流的正常范围。

2.输出电压和输出电流测试：-使用负载电阻、电子负载或示波器等仪器测量开关电源的输出电压和输出电流。

-需要在不同负载条件下进行测试，以验证输出电压和输出电流的稳定性和准确性。

3.效率测试：-使用功率计测量开关电源的输入功率和输出功率，计算电源的效率。

-需要在不同输出电压和输出电流条件下进行测试，以评估电源的效率和节能性能。

4.温度测试：-使用红外热像仪或温度传感器测量开关电源的各个元件的温度。

-测试过程中需要考虑元件的工作温度范围，并且在不同负载条件下进行测试，以评估电源的散热性能和稳定性。

5.过载保护和短路保护测试：-通过加大负载或短路负载来测试开关电源的过载保护和短路保护功能。

-测试过程中需要观察开关电源的响应时间和保护方式，以确保其能够及时有效地保护负载和电源本身。

6.带载稳定性测试：-在不同负载条件下进行开关电源的输出电压和输出电流的稳定性测试。

-需要测试电源在负载变化时的响应速度和输出电压、输出电流的稳定性。

7.波形测试：-使用示波器观察开关电源的输入和输出波形，以评估电源的波形质量。

-需要测试电源的纹波和噪声等指标，并与标准进行比对。

8.绝缘电阻测试：-使用绝缘电阻测试仪测量开关电源的输入和输出端的绝缘电阻。

-需要测试电源的绝缘电阻是否满足要求，以确保电源的安全性能。

9.EMC测试：-进行电磁兼容性测试，包括辐射和传导干扰测试以及抗干扰能力测试。

-需要按照相关标准进行测试，以确保开关电源在工作时不会对其他设备产生干扰，同时具有较强的抗干扰能力。

开关电源测试项目1. 引言开关电源是现代电子设备中常见的电源供应方式。

在产品研发和生产过程中，对开关电源的性能进行测试十分必要。

本文档将介绍开关电源测试项目的相关内容，包括测试目的、测试方法和测试参数。

2. 测试目的开关电源测试的目的在于验证电源的性能和可靠性。

通过测试可以确保电源在工作时能够稳定输出所需的电压和电流，并符合设计规格。

同时，测试还可以发现电源在过载、过温、短路等异常情况下的保护机制是否正常工作，确保电源在故障发生时能够自动断电，以保护其他电子设备和操作人员的安全。

3. 测试方法3.1 设备准备在进行开关电源测试之前，需要准备以下测试设备和工具：•示波器：用于测量开关电源的输出波形和电压稳定性。

•电子负载：用于模拟负载情况，测试电源的负载能力。

•温度计：用于测试电源在不同温度条件下的工作情况。

•直流电源：用于为被测试的开关电源供电。

•串口线/USB线：用于与开关电源进行通信和控制。

•计算机：用于记录和分析测试数据。

3.2 测试参数设置在进行测试之前，需要根据开关电源的设计规格，设置相应的测试参数。

常见的测试参数包括：•输出电压：根据产品要求设置输出电压的测量范围和精度。

•输出电流：根据产品要求设置输出电流的测量范围和精度。

•稳定性：根据产品要求设置输出电压和电流的稳定性要求。

•负载能力：设置不同负载条件下的电流和电压变化要求。

•温度范围：测试电源在不同温度条件下的输出变化和保护机制。

3.3 测试过程1.连接测试设备：将示波器、电子负载、温度计等设备连接到被测试的开关电源上，并确认连接正常。

2.设置测试参数：根据3.2节所述的测试参数设置要求，将测试设备和开关电源进行参数调整和校准。

3.开始测试：通过控制计算机与开关电源进行通信，启动测试程序，并记录相应的测试数据。

4.分析测试结果：使用计算机工具对测试数据进行分析和比较，判断开关电源是否符合设计规格和性能要求。

5.故障测试：测试电源在过载、过温、短路等异常情况下的保护机制是否正常工作，并记录相应的行为和保护时间。
