排队系统呼叫器使用说明暂停服务键按‘暂停’键进入暂停状态，呼叫器开机自动进入暂停状态，液晶显示‘- - - -’,在暂停状态除了‘清除’键可以操作外其它键都不能操作，要操作必须进入呼叫空闲状态。
进入呼叫空闲状态键按‘清除’键进入呼叫空闲状态，显示屏显示一个闪烁的光标，液晶显示CALL指示灯亮，W AIT指示灯如果有人在等待服务W AIT指示灯闪烁，没有人等待W AIT指示灯熄灭，这个时候你可以输入4位号码进行特呼。
顺呼键在呼叫空闲状态按’呼叫’键，请求主机派号，在主机没有派号下来时显示屏显示WAIT，表示请等待，正在通讯中，如果主机派号下来则立即显示排队号码确认键当按‘呼叫’键由主机派号后，顾客来到窗口办理业务时，服务人员按下‘确认’键，告诉主机这个号码已经正常办理。
重呼键：当按‘呼叫’键由主机派号后，并在显示屏上正确显示了排队号码，未按下‘确认’键前，如果顾客在一定的时间没有来办理业务，服务人员可以按‘重呼’键再次呼叫这个号码，可以无限次呼叫，但是一旦按下‘确认’键进入服务状态后，就不能再重呼这个号码了，按‘重呼’键无效。
呼叫转移键当需要把这个当前服务的号码转移到另外的队列或者窗口时，这个功能要在你已经按下‘确认’键进入服务状态才有效，在服务状态按下‘转移’键，显示屏显示T-×××，这个时候如果你输入0001-255这个范围的数，表示你想把号码转移到001-255地址的呼叫器；设置键在呼叫空闲状态按SHIFT+SET键,进入设置状态，显示屏SET标志点亮，CALL标志熄灭。
功能设置选项说明(SET键)在呼叫空闲状态按SHIFT+SET键,进入设置状态，显示屏SET标志点亮，CALL标志熄灭。
参数显示区域显示AD***设置呼叫器的地址，范围001—255，在同一个系统中地址不能相同，如果在使用或者调试时发现某几个呼叫器没有通讯或者相应缓慢，请检查这个几个是不是地址相同。
一特二线医用传呼系统产品使用说明湖南一特电子医用工程股份有限公司H u n a n E t e r E l e c t r o n i c M e d i c a l P r o j e c t S t o c k C O.,L t d地址：长沙市高新技术开发区火炬城M5-1栋目录一、概述——————————————————二、系统组成————————————————三、系统工作原理——————————————四、操作使用————————————————（1）主机设置（2）分机设置（3）门灯设置（4）音量调节一一、、系系统统概概述述二线传呼系统是用于医院住院部为方便病人与护士进行交流的双向传呼对讲系统，系统由主机、显示屏、分机（含手柄）、厕所分机、门灯、副机等构成。
各部分之间通过2根线连接，可管理98个病床分机和63个厕所分机。
2ZB （208B ）无“护理”级别，不带一览表。
2ZD （208D ）带一览表，有4个“护理”级别，“护理”级别高的分机发出呼叫时优先受理。
主机附有电话机用于同分机双向呼叫和对讲。
主机按键用于设置“护理”级别、时间、调节音量、在线编号等。
面板右上部可显示实时时钟和床号。
左方一览表区可显示各床的护理级别和呼叫状况（有呼叫的床位则指示灯绿光闪烁），还可插放病员卡片。
主机具有语音报号功能。
分机面板上的按键可用于呼叫、消号和挂机，手柄的按键用于呼叫和挂机。
手柄内含麦克风。
安装在走廊的显示屏平时显示实时时钟，有分机呼叫则显示床号。
二、系统组成呼叫主机 呼叫分机（嵌入式分机、明装式分机）厕所分机（防水）走廊显示屏门灯三、系统的工作原理方框图：四、操作使用1、ETC-2Z 系列操作使用将主机电源插头插入Ac220V 50Hz 插座内，此时，主机一览表的指示灯会全屏闪亮，随即熄灭，床号区显示“000”，日期、时间显示窗口有对应数字信息，即主机为正常状态。
、时间的设定与修改按主机面板上的[时间]键，时间区闪动，进入时间设定，按键盘上的数字键输入当前时间，从时到分设定好之后，再按[时间]，日期区闪动，输入当前日期，从月到日设定，设定好之后，按[时间]键，进入年份设定，设定好之后，按[确认]键结束设定并退出。

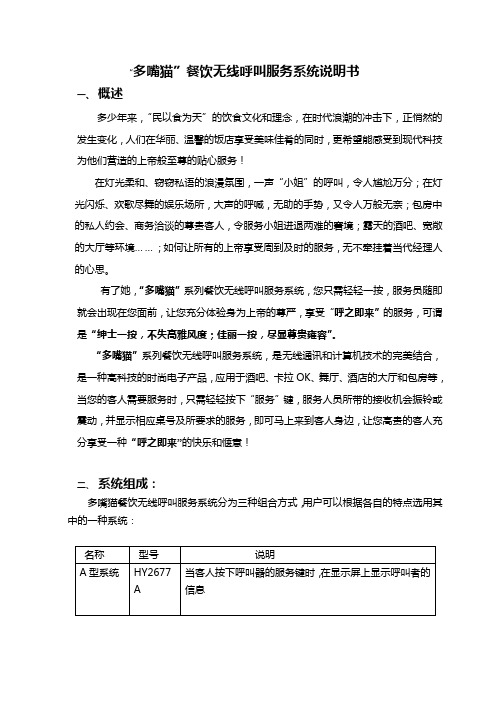

“多嘴猫”餐饮无线呼叫服务系统说明书一、概述多少年来，“民以食为天”的饮食文化和理念，在时代浪潮的冲击下，正悄然的发生变化，人们在华丽、温馨的饭店享受美味佳肴的同时，更希望能感受到现代科技为他们营造的上帝般至尊的贴心服务！在灯光柔和、窃窃私语的浪漫氛围，一声“小姐”的呼叫，令人尴尬万分；在灯光闪烁、欢歌尽舞的娱乐场所，大声的呼喊，无助的手势，又令人万般无奈；包房中的私人约会、商务洽谈的尊贵客人，令服务小姐进退两难的窘境；露天的酒吧、宽敞的大厅等环境……；如何让所有的上帝享受周到及时的服务，无不牵挂着当代经理人的心思。
有了她，“多嘴猫”系列餐饮无线呼叫服务系统，您只需轻轻一按，服务员随即就会出现在您面前，让您充分体验身为上帝的尊严，享受“呼之即来”的服务，可谓是“绅士一按，不失高雅风度；佳丽一按，尽显尊贵雍容”。
“多嘴猫”系列餐饮无线呼叫服务系统，是无线通讯和计算机技术的完美结合，是一种高科技的时尚电子产品，应用于酒吧、卡拉OK、舞厅、酒店的大厅和包房等，当您的客人需要服务时，只需轻轻按下“服务”键，服务人员所带的接收机会振铃或震动，并显示相应桌号及所要求的服务，即可马上来到客人身边，让您高贵的客人充分享受一种“呼之即来”的快乐和惬意！二、系统组成：多嘴猫餐饮无线呼叫服务系统分为三种组合方式，用户可以根据各自的特点选用其中的一种系统：产品分类：多嘴猫餐饮无线呼叫服务系统使用简单方便，不需特殊培训即可轻松操作；可靠性强，接收机和发射机可以小功率多点布设，覆盖范围广；可以通过灵活的组合方式、屏幕显示和无线寻呼两种提示方式，快捷、方便的助您完成服务工作。
三、基本功能：多嘴猫餐桌呼叫系统可以通过计算机软件的设置，灵活的把每个餐桌呼叫器（即包房或餐桌）与相应的若干个服务员的寻呼机对应起来，这样，当客人按呼叫器的服务键时，与其对应的服务员的寻呼机上或显示屏上就会显示出呼叫的餐桌号，服务员即可前往服务，既免除了以往“大呼小叫”的尴尬和无奈，又提高了服务的效率；当有多个餐桌呼叫时，可以用寻呼机的翻页功能查看所有呼叫的餐桌号；显示屏可以按闪烁和滚动两种显示模式，根据呼叫的先后顺序排队显示所有呼叫的餐桌号，不会遗漏呼叫，减少人为疏忽，提高服务质量；在信号不理想的环境，可以再补点补设多个接收机或发射机，使覆盖全面无盲区；利用配备的寻呼机，可以设置多种音乐提示，或者震动提示，适应不同的服务环境。
呼叫器操作流程及使用说明一、操作流程：1.将呼叫器插入电源插座，确保电源正常接通。
2.呼叫器将会自动开机，显示屏上会显示当前状态。
3.启动设备后，选择需要的功能模式。
常见的功能模式包括呼叫、取消、确认等。
4.根据功能模式，使用设备上的按钮或触摸屏进行相关操作。
5.操作完成后，可将呼叫器关闭或待机，以节省电力资源。
二、使用说明：1.呼叫功能：在需要呼叫的状态下，按下设备上的呼叫按钮或在触摸屏上选择呼叫功能。
呼叫器将会发送信号给指定的接收设备，如柜台或服务员的手持设备。
同时，屏幕上会显示呼叫中的状态，以便用户确认操作已成功。
2.取消功能：在需要取消呼叫状态时，按下设备上的取消按钮或在触摸屏上选择取消功能。
呼叫器将会停止发送信号，并将状态从呼叫中改为取消中，以提醒用户呼叫已被取消。
3.确认功能：在接收到呼叫后，服务员使用手持设备或在柜台上操作确认功能。
呼叫器将会将状态从呼叫中改为已确认，以提醒用户服务员已收到呼叫并会尽快处理。
4.其他功能：一些高级呼叫器还可能具有更多的功能，如接收到的呼叫信息存储、语音播报、时间显示等。
用户可以根据具体的设备型号和要求进行相应的操作。
三、注意事项：1.请使用指定的电源适配器，以确保设备能够正常运行。
2.操作前请确保设备已经正常开机，并且显示屏上未显示异常信息。
3.在选择功能模式和操作过程中，请不要过分用力按下按钮，以免损坏设备。
5.请将设备放置在干燥、通风的地方，避免阳光直射或受潮。
四、维护与保养：1.定期清洁设备外壳和按钮，以保持设备的外观整洁。
2.避免将液体或异物进入设备内部，以免造成短路或其他损坏。
3.定期检查电源适配器和接线是否正常，如有破损或松动，请及时更换或修复。
4.如遇到设备不能正常工作的情况，请先检查电源线和电源插座，确保电源正常供应。
五、总结：呼叫器是一种方便快捷的通信设备，广泛应用于餐厅、医院、银行等各种服务行业。
通过简单的操作，用户可以轻松实现呼叫、取消和确认等功能，提高了服务质量和效率。
8路呼叫器课程设计一、课程目标知识目标：1. 让学生理解8路呼叫器的基本原理和功能。
2. 掌握8路呼叫器的电路组成和各部分作用。
3. 了解8路呼叫器在现实生活中的应用。
技能目标：1. 培养学生动手操作能力，能正确组装和调试8路呼叫器。
2. 提高学生问题解决能力，能分析并解决8路呼叫器使用过程中出现的问题。
3. 培养学生团队协作能力，能在小组合作中共同完成8路呼叫器的制作和调试。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其探索精神和创新意识。
2. 培养学生尊重事实、严谨求实的科学态度。
3. 增强学生的环保意识，使其认识到电子设备在使用过程中应遵循节能环保的原则。
课程性质分析：本课程属于电子技术领域，以实践操作为主，注重培养学生的动手能力和问题解决能力。
学生特点分析：八年级学生具备一定的物理知识和动手能力，对新鲜事物充满好奇心，但注意力容易分散，需要结合实际操作和趣味性来提高学习兴趣。
教学要求：1. 结合教材内容，确保课程目标的实现。
2. 注重理论与实践相结合，提高学生的实践操作能力。
3. 创设情境，激发学生兴趣，引导学生主动参与课堂活动。
4. 分层次教学，关注个体差异，使每个学生都能在原有基础上得到提高。
二、教学内容本节课教学内容主要包括以下三个方面：1. 8路呼叫器原理与功能- 介绍8路呼叫器的基本原理，如信号传输、编码解码等。
- 分析8路呼叫器的功能，如呼叫、应答、挂断等。
2. 8路呼叫器电路组成与作用- 深入讲解8路呼叫器的电路组成，包括电源、信号处理、放大、驱动等部分。
- 介绍各部分的作用，如电源为整个系统提供能量，信号处理实现信号的编码解码等。
3. 8路呼叫器制作与调试- 按照教材指导，学生动手组装8路呼叫器。
- 教师示范调试方法，学生学会如何检测和排除故障。
教学大纲安排如下：第1课时：8路呼叫器原理与功能第2课时：8路呼叫器电路组成与作用第3课时：8路呼叫器制作与调试教材章节关联：本教学内容与教材中“电子技术应用”章节相关，涉及8路呼叫器的原理、电路组成、制作与调试等部分。
jsy5288智能呼叫器说明书
详细说明
1)主机有LED、LCD显示:主机采用中文液晶显示屏，菜单式操作，可显示日期、时间、护理级别、呼叫床位号、系统状态等。
2)主机存储呼叫并显示，系统多功能显示呼叫分机呼叫主机，主机LED窗口显示。
分机呼入而主机无人应答时，主机将分机号码及呼叫顺序存储并提示。
3)，走廊音乐显示屏:12首中外名曲音乐，分机呼叫时走廊显示屏循环播放音乐振铃，主机语音报号。
4)分机号任意设定:分机采用在线编码方式，可任意设定分机号、修改号码;门灯和卫生间紧急按纽。
5)不间断呼叫:主机可显示多路分机的呼叫，并记忆保持;不论主机是在待机、通话、还是广播状态下，分机均能正常呼入。
6)手持呼叫对讲:分机含手持呼叫器，能呼叫、解除呼叫、对讲，分机放音逼真清晰、不失真。
7)双工对讲:主机与分机之间为双工对讲，主机有电话机免提及手柄两种通话方式。
8)语音报号:分机呼叫主机时主机有LED路选指示灯闪亮、音乐声提示、语音播报“XX号呼叫的床位号码，分机和旋音乐提示
9)呼叫存储:分机呼叫而主机无人接听时，主机自动存储分机号。
10)三级护理:根据病人病情，可在主机上设置护理级别，有特护、高级、普通三种护理级别并用红、绿、黄三色灯区分提示，高级优先，高护理级别分机优先呼叫
，三色门灯:系统配备能显示三种灯光的门灯，并可关联分机。
分机呼叫时门灯按分机的护理级别显示不同颜色
11)广播功能:主机播放广播可接入录音机，MP3等信号源播放音乐或广播，使用电话机或主机可以免提播放，可同时对全部分机进行广播、宣教。
12)来电显示:分机呼叫时，电话机显示分机的床位号码并振铃。
13)组呼功能:主机可同时呼叫所有分机或部分分机及对讲14)系统两芯线联网:所有分机不分正负极并联在总线上
15)音量设定:主机可设定呼叫时的提示音量、主机的通话音量:分机呼叫主机时可设定白天、晚上二种不同的提示音量并有语音提示
16)走廊LED汉字显示屏:主机可外接LED汉字液晶显示屏，可显示呼叫床位号，礼貌用语等。
17)联网功能:主机有232通讯接口，可与电脑联网。
18)故障自检:主机有自检功能，系统会对电路和每路分机逐个检测，并显示故障的电路及分机号码。
