旋转式压片机工作原理

简述旋转式压片机工作原理与结构
一、概述
旋转式压片机工作原理为旋转式压片机基于单冲压片机的基本原理，同时又针对瞬时无法排出空气的缺点，变瞬时压力为持续且逐渐增减压力，从而保证了片剂的质量。

旋转式压片机对扩大生产有极大的优越性，由于在转盘上设置多组冲模，绕轴不停旋转。

颗粒由加料斗通过饲料器流入位于其下方的，置于不停旋转平台之中的模圈中。

该法采用填充轨道的填料方式，因而片重差异小。

当上冲与下冲转动到两个压轮之间时，将颗粒压成片。

二、结构图。

旋转式压片机的工作原理
旋转式压片机是一种常见的药物制剂设备，用于将药物粉末压缩成固体药片。

其工作原理如下：
1. 压制室：旋转式压片机的压制室由两个平行的扁平板组成，其中一个固定不动，另一个可以旋转。

这样的设计可以让药粉在两个平板之间受到均匀的压力。

2. 药粉喂入：药粉通过药粉进料口进入压制室。

进料量可以通过调整进料口的大小来控制。

3. 压力调节：旋转式压片机的压制室会施加一定压力，将药粉压缩成药片。

这个压力可以通过调节机器的压力控制装置来控制。

4. 旋转压片：当药粉被压缩成一定厚度时，压制室中的旋转平板会开始旋转，在旋转的同时继续施加压力，使药品更加紧密地结合在一起。

5. 药片出料：当旋转平板旋转到一个特定位置时，压制室中的药片就可以从药品出料口排出了。

总之，旋转式压片机的工作原理就是将药粉压缩成药片，通过旋转平板使得药片更加紧密地结合在一起，最终让药片从出料口排出。

- 1 -。

压片机吊冲机理问题吊冲是旋转式压片机上常见的一种故障，一旦发生吊冲之后，产生的后果是相当严重的。

所谓的“吊冲”是指冲杆在转台的冲杆孔内不能跟随转台的旋转在轨道(凸轮曲线)上作自由的上下运动，通俗的说法就是“该上的不上，该下的不下”。

因而，了解和掌握“吊冲”发生的原因，以及发生“吊冲”后采取什么样的解决方法是十分重要的。

“吊冲”发生之后，如果没有“吊冲”产生的根源，那么“吊冲”现象还会继续产生。

要分析和研究“吊冲”发生的机理，就必须从旋转式压片机的压片原理谈起。

1.旋转式压片机的工作原理若干副上冲模均匀地安装在转台的上冲杆孔中，同时以相同数量的下冲模安装在转台下冲杆中，中模则安装在转台的中模孔中如图1所示。

工作时转台带动上下冲模一起旋转。

压片时上下冲模随转台沿着上下凸轮(轨道)的曲线轨迹作有规律的升降运动来完成压片动作。

由于机械加工的困难，不可能将该凸轮做成整体形式的，于是设计人员将整个上凸轮分成上冲上行轨、上冲下行轨、平行轨及过渡轨几个部分；将下凸轮分成下冲上行轨、下冲下行轨、平行轨、充填轨及过渡轨几个部分。

设计人员再把这些分几段轨道连成一个整体形成一个凸轮，完成上下冲模的上下运动。

我们通过典型的压片工艺流程图(图2)来了解这些轨道的运行情况。

通常上冲运行的顺序是：上冲上行轨——上冲平行轨——上冲下行轨——预压轮——过渡轨——主压轮——再上冲上行轨(周而复始)；下冲运行的轨道顺序是：下冲下行轨——出片轨——下冲下行轨——充填轨——计量轨——预压轮——过渡轨——主压轮——再下冲上行轨(周而复始)。

2.产生“吊冲”的原因产生“吊冲”的原因很多，但是大量的研究分析表明，基本上不外乎下列8个方面的问题。

(1)模具方面的问题：1)模具的自然磨损，如图3所示；2)模具润滑油断油；3)轨道与模具是2个厂家的产品；4)模具硬度过低。

(2)轨道方面的问题：1)轨道的自然磨损(如图4所示)；2)轨道与轨道盘结合松动；3)模具与轨道是两个厂家的产品；4)轨道硬度过低；5)轨道处润滑油断油。

压片机工作原理压片机是一种常见的制药设备，用于将药粉或颗粒压制成片剂。

它主要由上下两个压辊、进料器、压力调节器、电机等部分组成。

压片机的工作原理是将药粉或颗粒填充到压片机的进料器中，随后通过压力调节器调节压力和速度，将药粉或颗粒压制成为一定厚度和形状的片剂。

本文将对压片机的工作原理进行详细介绍。

一、进料器进料器是压片机的重要组成部分，它用于将药粉或颗粒填充到压片机中。

进料器通常由料斗、旋转盘、传送带等部分组成。

药粉或颗粒首先被放入料斗中，然后通过旋转盘的转动，将药粉或颗粒均匀地分配到压片机的模具中。

传送带也可用于将药粉或颗粒从料斗中传送到压片机中。

二、压辊压辊是压片机的核心部件，它主要用于压制药粉或颗粒成为片剂。

压片机通常有两个压辊，一个固定在上部，另一个固定在下部。

压辊通常由金属材料制成，表面光滑，可保证片剂的质量。

压辊的直径、长度、凸度等参数会影响片剂的厚度、硬度、直径等性能。

三、压力调节器压力调节器是压片机的另一个重要部分，它用于控制压辊的压力和速度。

压片机的压力调节器通常由油压系统或气动系统组成。

油压系统可提供更大的压力和更稳定的压力，但需要更多的维护和维修。

气动系统则更容易维护和维修，但压力和速度较低。

四、电机电机是压片机的动力来源，它通常与压力调节器和压辊相连。

电机的功率和转速会影响压片机的生产效率和片剂的质量。

电机的转速可以通过调节电压或改变齿轮比来调节。

五、工作流程压片机的工作流程通常包括以下步骤：1. 准备工作：清洁压片机、检查压辊和进料器的状态、准备好药粉或颗粒等。

2. 将药粉或颗粒填充到进料器中。

3. 通过压力调节器调节压力和速度，将药粉或颗粒压制成为片剂。

4. 通过传送带或手工将片剂从压片机中取出。

5. 对片剂进行检查和包装等后续处理。

六、常见问题与解决方法在使用压片机时，可能会出现以下常见问题：1. 片剂的硬度不均匀：可能是因为压辊的凸度不一致、药粉或颗粒填充不均匀等原因。

压片机的工作原理
压片机是一种常用的工业设备，主要用于将粉状或颗粒状物料压制成固体块状的片剂。

通过压片机可以实现对药品、化工产品、食品等物料进行压制和加工。

压片机的工作原理是通过一系列的步骤实现的。

首先，将待压制的物料放入压片机的给料器中。

然后，给料器会将物料输送到压药室中。

在压药室中，一对压辊会施加下行的压力，将物料逐渐压制成固体块状。

压片机中的压辊是压制片剂的核心部件。

压辊由辊轴、辊套和辊壳组成。

在工作时，辊轴会以一定的速度旋转，带动辊壳和辊套一起旋转。

整个压片过程中，压辊会不断接触、挤压和滚动物料，使物料在压力的作用下逐渐形成固体片。

为了保证片剂的质量和性能，压片机通常还配备了一些辅助装置。

例如，调节装置可以实现对压力和压辊的间隙进行调整。

预压装置可以在物料进入压药室前对其进行预压，以提高片剂的致密性。

剂量调整装置可以根据需要对给料量进行调整，确保每个片剂的药物含量准确。

总的来说，压片机通过施加压力，将粉状或颗粒状物料逐渐压制成固体片剂。

它的工作原理是通过压辊的旋转和挤压，使物料在压力作用下紧密结合。

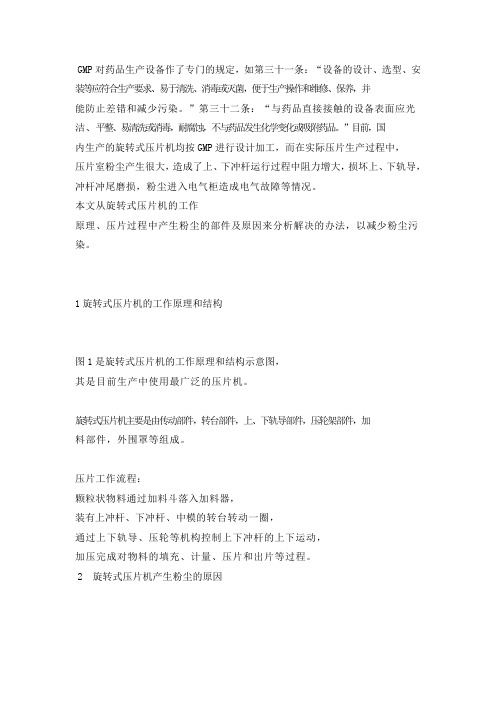

GMP对药品生产设备作了专门的规定，如第三十一条：“设备的设计、选型、安装等应符合生产要求、易于清洗、消毒或灭菌，便于生产操作和维修、保养，并能防止差错和减少污染。

”第三十二条：“与药品直接接触的设备表面应光洁、平整、易清洗或消毒，耐腐蚀，不与药品发生化学变化或吸附药品。

”目前，国内生产的旋转式压片机均按GMP进行设计加工，而在实际压片生产过程中，压片室粉尘产生很大，造成了上、下冲杆运行过程中阻力增大，损坏上、下轨导，冲杆冲尾磨损，粉尘进入电气柜造成电气故障等情况。

本文从旋转式压片机的工作原理、压片过程中产生粉尘的部件及原因来分析解决的办法，以减少粉尘污染。

1旋转式压片机的工作原理和结构图1是旋转式压片机的工作原理和结构示意图，其是目前生产中使用最广泛的压片机。

旋转式压片机主要是由传动部件，转台部件，上、下轨导部件，压轮架部件，加料部件，外围罩等组成。

压片工作流程：颗粒状物料通过加料斗落入加料器，装有上冲杆、下冲杆、中模的转台转动一圈，通过上下轨导、压轮等机构控制上下冲杆的上下运动，加压完成对物料的填充、计量、压片和出片等过程。

2 旋转式压片机产生粉尘的原因（1）手工加料过程中产生粉尘。

（2）设备正常运转上冲压片过程中：1）产生的粉尘被四扇有机玻璃门吸附，无法看清压片情况，为了应付生产只好开启有机玻璃门，这样就违背了GMP要求；2）上冲尾部也进入粉尘，粉尘被定时加注的润滑油吸附而造成缺油，如果不及时清理，往往会造成上冲尾部与上轨导磨损，使设备无法正常运转；3）设备长时间运转所产生粉尘，会进入电气柜内造成电气故障；4）粉尘会污染压片室，不易于压片室的清洗消毒。

（3）设备正常运转下冲压片过程中产生的粉尘，虽有吸粉嘴吸取，但中模底面、下冲杆的背面还会附着一定的粉尘，卸下冲杆，用中模打棒敲击中模，附着的粉尘沿着下冲孔进入下轨导，与润滑油掺合形成了油泥，长期不清理会污染压片室的环境。

（4）设备正常运转加料器漏出的细粉，若清理不及时，积少成多。

压片机的分类及原理压片机可分为单冲压片机和多冲旋转式压片机。

单冲压片机是通过凸轮(或偏心轮)连杆机构(类似冲床的工作原理)，使上、下冲产生相对运动而压制药片。

单冲式并不一定只有一副冲模工作，也可以有两副或更多，但多副冲模同时冲压，由此引起机构的稳定性及可靠性要求严格，结构复杂，不多采用。

单冲压片机是间歇式生产，间歇加料，间歇出片，生产效率较低，适用于试验室和大尺寸片剂生产。

多冲旋转式压片机是将多副冲模呈圆周状装置在工作转盘上，各上、下冲的尾部由固定不动的升降导轨控制。

当上、下冲随工作转盘同步旋转时，又受导轨控制做轴向的升降运动，从而完成压片过程。

这时压片机的工艺过程是连续的，连续加料、连续出片。

就整机来看，受力较为均匀平稳，在正式生产中被广泛使用。

多冲旋转式压片机多按冲模数目来编制机器型号，如俗称19冲、33冲压片机等。

压片机制片原理：1.剂量的控制各种片剂有不同的剂量要求，大的剂量调节是通过选择不同冲头直径的冲模来实现的。

在选定冲模尺寸之后，微小的剂量调节是通过调节下冲伸入中模孔的深度，从而改变封底后的中模孔的实际长度，达到调节模孔中药物的填充体积的目的。

因此，在压片机上应具有调节下冲在模孔中的原始位置的机构，以满足剂量调节要求。

2.药片厚度及压实程度控制药物的剂量是根据处方及药典确定的，不可更改。

为了贮运、保存和崩解时限要求，压片时对一定剂量的压力也是有要求的，它也将影响药片的实际厚度和外观。

压片时的压力调节是必不可少的。

这是通过调节上冲在模孔中的下行量来实现的。

有的压片机在压片过程中不单有上冲下行动作，同时也可有下冲的上行动作，由上、下冲相对运动共同完成压片过程。

但压力调节多是通过调节上冲下行量的机构来实现压力调节与控制的。

标签:压片机。

ZP35B旋转式压片机验证ZP35B 旋转式压片机的验证ZP35B旋转式压片机工作原理是采用容积计量方法，物料由真空上料器或提升式加料装置或人工将颗粒状物料送入料斗，然后经料斗口进入月形栅式加料器，经栅板使颗粒物料多次充入模孔。

再经过填充量装置，调节下冲头在模孔内的位置来改变模孔的容积，同时安装在加料器末档位于计量装置上方紧贴于转台工作面的刮板，将中模及转台工作面的颗粒刮平。

然后，上下冲借助上下凸轮，使上下冲头进入模孔。

经上下压轮压片成形。

最后下冲杆借助下凸轮上升，将片剂顶出模面。

1.0压片机装置（ZP35B压片机验证报告按GMP规范执行）2.0 安装确认：安装完全按照生产厂商的使用说明书进行正确安装。

安装确认的值是可信的。

2.1压片机确认单元：2.2 安装确认IQ的值评估是可信的，如果安装是适当的话。

安装必须按照制造商的规定进行。

安装确认单元接受者：日期：接受者：日期：2.2.3 所需文件：记录：装备生产的操作和维修手册，图纸记录，安装操作和压片机的清洁。

接受者：日期：检验者：日期：2.2.6 主要部件检验者：日期：检验者：日期：检验者：日期：文件中是否有保养程序Y/N2.2.10 装备安全特性：目的：通过装备安全特性试验，证实压片机的安全特性符合生产厂商的规定。

这一试验与空载同时进行，以证实防护设备存在是确有其功能。

3.0 运行确认通过运行确认的测试值证实生产厂商规定的条件下，压片机能按规定的操作方法进行操作，压片机的各个控制功能均能正常运转。

运行单元3.2 装备控制功能：证实在生产厂商规定的操作条件下，所有控制功能、性能良好。

4.0 性能确定：在装备正确安装，运行确认后，显示其可靠的操作性，低、高试验显示其符合要求。

片重差异< 0.3g ±7.5% ≥0.3g ±5%硬度±10%结论：符合要求附录配套筛片机电动机配套真空上料器电动机配套吸粉箱电动机10。

旋转式压片机常见故障及解决方法旋转式压片机是制药企业的主要生产设备之一，由于压片机在生产过程中高速运行，一旦出现故障将严重影响产品产量和质量。

所以操作人员和维修人员必须经过培训，做到“四懂三会”，1 旋转压片机的基本结构旋转压片机主要由底座、蜗轮箱、转台、导轨、压轮、加料、调节、电器及外围部分组成。

其工作原理：转盘在动力传动装置的带动下顺时针( 俯视)旋转,颗粒原料靠自重从加料斗中下落到加料靴（加料器）所框定的中模里，由加料靴（加料器）刮平后，通过上、下压力轮挤压上下冲头，把颗粒原料压制成片，然后经出片装置出片，转盘每转动一周经过两次充填、加压、出片。

2 压片机常见故障分析及解决方法2.1设备调试、维修的10项原则在日常生产和压片机的调试与维修工作中，常会遇到一些机械、电器故障，我们可以从机械、电器、辅机等若干方面来加以分析，并通过分析找到相应的解决方法。

维修、调试前的分析非常重要，无目的的拆卸往往会破坏压片机的公差参数，导致设备加工精度下降。

人们在实践中总结了设备调试、维修的10项原则，对压片机的维修、调试也很适用。

2.1.1先动口再动手对于发生故障的压片机，不应急于动手拆卸，应先询问设备操作人员，产生故障的前后经过及故障现象。

对于生疏的设备，还应先熟悉其原理和结构特点，遵守相应规则。

拆卸前要充分熟悉每个部件的功能、位置、连接方式以及与周围其他部件的关系，在没有结构图纸的情况下，应一边拆卸，一边画草图，并记上标记。

2.1.2先外部后内部应先检查设备各部件有无明显裂痕、缺损，了解其故障及维修史，然后再对设备内部进行检查。

拆卸前应先排除周边的故障因素，确定故障点后才能拆卸，否则，盲目拆卸可能将设备越修越坏。

2.1.3先机械后电气只有在确定机械零件无故障后，再进行电气方面的检查。

检查电路故障时，应利用检测仪器寻找故障部位，确认无接触不良故障后，再有针对性地查看线路与机械的运作关系，以免误判。

2.1.4先静态后动态在设备未启动时，判断设备主要部件是否良好，从而判定故障的所在。
