普通贴片电阻选型手册

贴片电阻详细信息：类型参考国际的分类常规系列厚膜贴片电阻General purpose General purpose, 0201 - 0805General purpose, 1206 - 2512高精度高稳定性贴片电阻High precision - high stability High precision - high stability, 0201 - 0603 High precision - high stability, 0805 - 1210High precision - high stability, 2010 - 2512高精密贴片电阻- AR 系列的特性与用途－超精密性±0.01% ~ ±1%－TaN 和NiCr 真空溅镀－温度系数只有±5PPM/°C ~ ±50PPM/°C－Wide R-Value range－Products with Pb-free Terminations Meet RoHS Requirments常应用于－医疗设备－精密量测仪器－电子通讯，转换器，印表机－Automatic Equipment Controller－Communication Device, Cell phone, GPS, PDA－一般消费性产品常规系列薄膜贴片电阻General purpose thin film General purpose thin film, 0201-2512低阻值贴片电阻Low ohmic Low ohmic, 0402 - 1206Low ohmic, 2010 - 2512贴片电阻阵列Arrays Arrays, convex and concave贴片电流传感器SMD current sensors Current Sensors - Low TCR贴片网络电阻器Network Network, T-type and L-type另有贴片厚膜排阻，贴片打线电阻，贴片高压电阻，贴片功率电阻等！片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。

我们常说的贴片电阻(SMD Resistor)学名叫：片式固定电阻器，是从Chip Fixed Resistor直接翻译过来的。

特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。

按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors)两种。

厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。

我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。

薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。

封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。

其常规系列的精度为5%，1%。

阻值范围从0.1欧姆到20M欧姆。

标准阻值有E24，E96系列。

功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。

特性：体积小，重量轻适合波峰焊和回流焊机械强度高，高频特性优越常用规格价格比传统的引线电阻还便宜生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。

除一些小厂或不得不使用引线电阻的设计，各种电器上几乎都在使用。

目前绝大部分电子产品，以0603、0805器件为主；以手机，PDA为代表的高密度电子产品多使用0201、0402的器件；一些要求稳定和安全的电子产品，如医疗器械、汽车行驶记录仪、税控机则多采用1206、1210等尺寸偏大的电阻。

市场状况：目前，在全球的市场份额中，排名依次是台湾、日本、中国、韩国，欧美几乎不再生产。

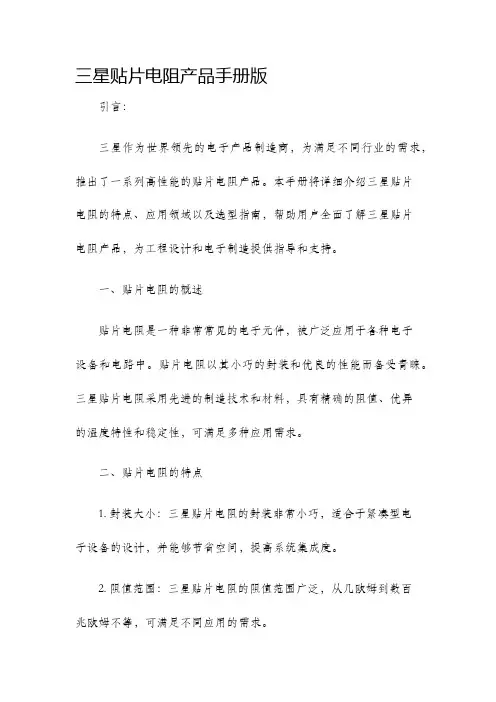

三星贴片电阻产品手册版引言：三星作为世界领先的电子产品制造商，为满足不同行业的需求，推出了一系列高性能的贴片电阻产品。

本手册将详细介绍三星贴片电阻的特点、应用领域以及选型指南，帮助用户全面了解三星贴片电阻产品，为工程设计和电子制造提供指导和支持。

一、贴片电阻的概述贴片电阻是一种非常常见的电子元件，被广泛应用于各种电子设备和电路中。

贴片电阻以其小巧的封装和优良的性能而备受青睐。

三星贴片电阻采用先进的制造技术和材料，具有精确的阻值、优异的温度特性和稳定性，可满足多种应用需求。

二、贴片电阻的特点1. 封装大小：三星贴片电阻的封装非常小巧，适合于紧凑型电子设备的设计，并能够节省空间，提高系统集成度。

2. 阻值范围：三星贴片电阻的阻值范围广泛，从几欧姆到数百兆欧姆不等，可满足不同应用的需求。

3. 精确性：三星贴片电阻制造工艺精密，具有高精度的阻值，能够提供稳定可靠的性能。

4. 温度特性：三星贴片电阻的温度系数具有优良的稳定性，能够在不同温度环境下保持准确的阻值。

三、贴片电阻的应用领域三星贴片电阻广泛应用于各个行业和领域，例如：1. 消费电子产品：手机、平板电脑、电视机等消费电子产品中的电路板和电路设计中常用贴片电阻来控制电流和阻抗。

2. 通信设备：路由器、交换机等通信设备的电路板上的电阻器用于电源管理、信号干扰抑制等功能。

3. 汽车电子：汽车中的电子控制单元（ECU）和传感器中常用贴片电阻来精确控制电流和电阻。

4. 工业自动化：工业自动化设备中的控制板和电路中贴片电阻用于信号调节和电路保护等功能。

四、贴片电阻的选型指南在选择适合的三星贴片电阻时，应考虑以下因素：1. 阻值范围：根据应用需求选择合适的阻值范围，确保电路正常工作。

2. 封装类型：根据电路设计和空间限制选择合适的封装类型，如0402、0603、0805等。

3. 温度系数：根据应用环境的温度变化选择适当的温度系数，以保证阻值的稳定性。

4. 工作电流：根据电路设计和要求选择合适的工作电流，以确保贴片电阻正常工作并防止过载。

Green Thick Film Chip Resistor■Features－Green Resistor without RoHS exemptions －Highly reliable multilayer electrode construction －Compatible with all soldering process■Construction ■Applications－Telecommunication Equipments －Radio and Tape Recorders, TV Tuners －Digital Cameras, Watches, Pocket Calculators －Computers, Instruments －Medical and Military Equipment■Dimensions■Part NumberingPart Number ：CRG03FL7---10R Part Number ：CRG03JL7----0R■Standard Electrical SpecificationsOperating Voltage=√(P*R) or Max. operating voltage listed above, whichever is lower. Overload Voltage=2.5*√(P*R) or Max. overload voltage listed above, whichever is lower. ■ Viking is capable of manufacturing the optional spec based o n customer’s requirement.■Soldering ConditionIR Reflow Soldering Wave Soldering (Flow Soldering)(1) Time of IR reflow soldering at maximum temperature point 260︒C ：10s (2) Time of wave soldering at maximum temperature point 260︒C ：10s (3) Time of soldering iron at maximum temperature point 410︒C ：5s■Recommend Land PatternRCWV(Rated Continuous Working Voltage)=√(P*R) or Max. Operating Voltage whichever is lower.■Storage Temperature: 15~28°C; Humidity < 80%RH▓Packaging ArrayReel Specifications & Packaging QuantityPaper Tape SpecificationsEmbossed Plastic Tape Specifications■MarkingNo Marking for 0402 Jumper for all: Letter “0”1% for 0805/1206/1210/2010/2512: 4 digits markingExample:5% for 0603/0805/1206/1210/2010/2512: 3 digits marking in E24Example: 101=100Ω 102=1K Ω (1stand 2ndare E24 code and 3rdcode is multiplier)1% for 0603(E24): 3 digits marking in E24, When the E24 and E96 are the same resistance, this marking in E96 Example: 01A= 100Ω 05C=11K Ω 123=12K Ω 273=27K ΩTop TapeBottom TapeψD 11.5+0.25,-01% for 0603: 3 digits marking in E963 digits marking for Example: 14C=13K7Ω 13C=13K3Ω68B=4K99Ω 68X=49.9Ω14C。

电阻器参数及选型（贴片电阻）电阻器，简称电阻（Resistor,通常用“R”表示），在物理学中表示导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种性质。

导体的电阻通常用字母R表示，电阻的单位是欧姆，简称欧，符号为Ω。

计算公式:串联：R=R1+R2+……+Rn。

并联：1/R=1/R1+……+1/Rn。

定义式：R=U/I。

决定式：R= ρ L/S（ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S表示电阻的横截面积）电阻是电路元件中应用最广的一种，其性能好坏对电路工作的稳定性有极大影响。

是一个限流元件，它的主要用途是稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、电路中的偏置电阻。

欧姆定律电阻的参数介绍1.标称阻值：产品上标示的阻值，单位为欧，千欧，兆欧，标称阻值都应符合阻值标准系列所列数值乘以10n倍（n为整数）。

2.允许误差：电阻和电位器实际阻值对于标称阻值的最大允许偏差范围，它表示产品的精度。

3.额定功率：在规定的环境温度和湿度下，假定周围的空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率，一般选用其额定功率比它在电路中消耗的功率高1-2倍。

额定功率分19个等级，常用的有0.0625W、0.125W、0.25W、0.5W、1W、2W、3W、5W、7W、10W。

4.最高工作电压：电阻在长期工作不发生过热或电击穿损坏时的电压。

如果电压超过规定值，电阻器内部产生火花，引起噪声，甚至损坏。

5.温度系数(TC)：表示温度每变化1度时，电阻器阻值的相对变化量;如±100ppm/℃。

0Ω电阻存在的意义零欧姆电阻又称为跨接电阻器，是一种特殊用途的电阻，0欧姆电阻的并非真正的阻值为零，欧姆电阻实际是电阻值很小的电阻（一般为50mΩ），在电路中没有任何功能，只是在PCB上为了调试方便或兼容设计等原因。

常规贴片电阻(部分)常规的贴片电阻的标准封装及额定功率如下表：英制(mil) 公制(mm) 额定功率(W)@ 70°C0201 0603 1/200402 1005 1/160603 1608 1/100805 2012 1/81206 3216 1/41210 3225 1/31812 4832 1/22010 5025 3/42512 6432 1国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示1210、12表示2512。

K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝10000Ω＝1KΩ。

1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝100000Ω＝10KΩ。

J －表示精度为5％、F－表示精度为1％。

T －表示编带包装贴片电容命名规则及分类方法219.142.18.*1楼贴片电容命名规则及方法贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求例风华系列的贴片电容的命名贴片电容的命名:贴片电容的命名所包含的参数有贴片电容的尺寸、做这种贴片电容用的材质、要求达到的精度、要求的电压、要求的容量、端头的要求以及包装的要求。

一般订购贴片电容需提供的参数要有尺寸的大小、要求的精度、电压的要求、容量值、以及要求的品牌即可。

贴片电阻对应尺寸表贴片电阻是一种常见的电子元器件，广泛应用于各种电子设备中。

在选择适合的贴片电阻时，我们需要参考贴片电阻对应尺寸表，以确保选取的电阻尺寸符合设计要求。

一、贴片电阻的尺寸参数贴片电阻的尺寸通常由长度、宽度和厚度三个参数来描述。

以毫米为单位，常见的尺寸范围如下：1. 长度（L）：从0.5mm到7.0mm不等。

2. 宽度（W）：从0.125mm到5.0mm不等。

3. 厚度（T）：从0.2mm到1.5mm不等。

根据实际需求，我们可以根据贴片电阻对应尺寸表来选择合适的尺寸。

二、贴片电阻尺寸的选择1. 小尺寸电路板：对于小尺寸的电路板，为了节省空间，我们可以选择较小尺寸的贴片电阻。

例如，长度为1.0mm、宽度为0.5mm、厚度为0.2mm的贴片电阻，可以满足空间限制的要求。

2. 大功率负载：对于需要承受较大功率负载的电路，我们需要选择具有较大尺寸的贴片电阻，以确保其能够承受高功率的工作条件。

例如，长度为5.0mm、宽度为3.2mm、厚度为1.5mm的贴片电阻，具有较高的功率承受能力。

3. 精密测量电路：对于需要高精度测量的电路，我们需要选择具有较小尺寸和较高稳定性的贴片电阻。

例如，长度为0.5mm、宽度为0.125mm、厚度为0.2mm的贴片电阻，具有较小的尺寸和较高的稳定性。

三、贴片电阻的尺寸与功率的关系贴片电阻的尺寸与其能够承受的功率有一定的关系。

一般来说，尺寸越大的贴片电阻，其功率承受能力也越大。

因此，在选择贴片电阻时，我们需要根据实际功率需求来确定合适的尺寸。

四、贴片电阻的尺寸对焊接工艺的影响贴片电阻的尺寸也会对焊接工艺产生影响。

较小尺寸的贴片电阻在焊接时需要更高的精度和技术要求，以确保焊接的质量。

而较大尺寸的贴片电阻则相对容易焊接。

五、贴片电阻尺寸的标准化为了方便选择和应用，贴片电阻的尺寸已经得到了标准化。

根据不同的国际标准，贴片电阻的尺寸参数可能会有所差异。

因此，在选择贴片电阻时，我们需要参考相应的标准，以确保选取的贴片电阻符合国际规范。

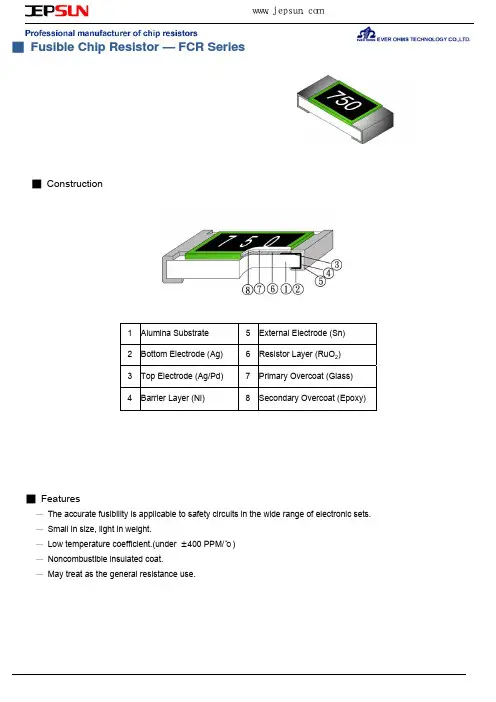

1本文档为高品质电阻参数资料，选型手册，请需要的工程师及感兴趣的朋友参阅！ 强烈推荐: A 贴片高精密电阻 B 插件高精密电阻 C 低温漂电阻 D 无感电阻 E 电流采样电阻 F 超低阻值电阻 G 合金取样电阻 H 超大电流采样电阻 I 压敏电阻 J 耐冲击电阻 K 耐高压电阻 L 特殊功能电阻，非标电阻等 M 功率电感 N 高频电感 更多资料及样品要求，请随时联系捷比信！Thick Film Chip Resistor－CR Series■ConstructionLD1WT3 4 5 6 9 87 1D221 Alumina Substrate 2 Bottom Electrode (Ag) 3 Top Electrode (Ag-Pd)4 Edge Electrode (NiCr) 5 Barrier Layer (Ni) 6 External Electrode (Sn)7 Resistor Layer (RuO2/Ag) 8 Primary Overcoat (Glass) 9 Secondary Overcoat (Epoxy) Unit: mm■Features－Small size and light weight －Highly reliable multilayer electrode construction －Compatible with all soldering process■DimensionsType Size (Inch) L W T D1 D2Weight (g) (1000pcs) 0.150 0.620 2.042 4.368 8.947 15.959 24.241 39.448CR-01 0201 0.60±0.03 0.30±0.03 0.23±0.03 0.15±0.05 0.15±0.05■Applications－Telecommunication Equipments －Radio and Tape Recorders, TV Tuners －Video Cameras, Watches, Pocket Calculators －Automotive Industry －Computers, Instruments －Medical and Military EquipmentCR-02 0402 1.00±0.05 0.50±0.05 0.35±0.05 0.20±0.10 0.20±0.10 CR-03 0603 1.60±0.10 0.80±0.10 0.45±0.10 0.30±0.20 0.30±0.20 CR-05 0805 2.00±0.10 1.25±0.10 0.50±0.10 0.35±0.20 0.40±0.20 CR-06 1206 3.10±0.10 1.55±0.10 0.55±0.10 0.50±0.25 0.50±0.20 CR-10 1210 3.20±0.20 2.60±0.15 0.55±0.10 0.50±0.25 0.50±0.20 CR-0A 2010 5.00±0.20 2.50±0.15 0.55±0.10 0.60±0.25 0.50±0.20 CR-12 2512 6.35±0.20 3.20±0.15 0.55±0.10 0.60±0.25 0.50±0.20■Part NumberingCRProduct Type 03 Dimensions F Resistance Tolerance 01: 0201 02: 0402 03: 0603 05: 0805 06: 1206 10: 1210 0A: 2010 12: 2512 B: ±0.1% C: ±0.25% D: ±0.5% F: ±1% J: ±5% L Function Code L: Standard & High Precision E: TC50 P: High Power H: Ultra High Power 7 Packaging Code 0: 7” Reel 15Kpcs 4: 7” Reel 4Kpcs 6: 7” Reel 10Kpcs 7: 7” Reel 5Kpcs 9: 10” Reel 8Kpcs A: 10” Reel 10Kpcs B: 10” Reel 20Kpcs C: 13” Reel 40Kpcs D: 13” Reel 20Kpcs F: Bulk - - - 1R2: 1.2Ω - - - 3K3: 3.3KΩ - - - 10K: 10KΩ - - 100K: 100KΩ“-“ to fill up 6 spaces- - -10R Resistance■Derating Curve100Power ratio (% )80 60 40 20 0 0 20 40 60 80 100CR-01CR-02 CR-03 CR-05 CR-06 CR-10 CR-0A CR-12120140160Ambient Temperature ( ℃ )■Standard Electrical SpecificationsItem Type CR-01 (0201) Jumper Power Rating at 70°C Jumper Rated Current 1/20W 1A Operating Temp. Range Max. Operating Voltage 25V Max. Overload Voltage 50V Resistance Range ±1% 1Ω - 10MΩ 0Ω (<50mΩ) 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ 0Ω (<50mΩ) 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ 0Ω (<50mΩ) 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ 0Ω (<50mΩ) 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 39MΩ 0Ω (<50mΩ) 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ 0Ω (<50mΩ) 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 20MΩ 20.5MΩ - 100MΩ 0Ω (<50mΩ) ±5% ±200 ±200 ±100 ±200 ±400 ±200 ±100 ±200 ±400 ±200 ±100 ±200 ±400 ±200 ±100 ±200 ±400 ±200 ±100 ±200 ±400 ±200 ±100 ±200 ±400 TCR (PPM/°C)-55 ~ +125°CCR-02 (0402)1/16W-55 ~ +155°C50V100VJumper CR-03 (0603) Jumper CR-05 (0805) CR-06 (1206) Jumper CR-10 (1210) Jumper CR-0A (2010) Jumper CR-12 (2512) Jumper1A 1/10W 1A 1/8W 1/4W 2A 1/3W 2.5A 3/4W 3.5A 1W 4A -55 ~ +155°C 200V 400V 150V 300V-55 ~ +155°C75V150V-55 ~ +155°C200V400V-55 ~ +155°C200V400V-55 ~ +155°C250V500V■High Precision Electrical SpecificationsItem Type CR-02 (0402) CR-03 (0603) CR-05 (0805) CR-06 (1206) CR-10 (1210) CR-0A (2010) CR-12 (2512) Power Rating at 70°C 1/16W 1/10W 1/8W 1/4W 1/3W 3/4W 1W -55 ~ +155°C Operating Temp. Range Max. Operating Voltage 50V 75V 150V 200V 200V 200V 250V Max. Overload Voltage 100V 150V 300V 400V 400V 400V 500V Resistance Range ±0.1% ±0.25% ±0.5% TCR (PPM/°C) ±100 ±200 ±100 ±200 ±100 ±200 ±100 ±200 ±100 ±200 ±100 ±200 ±100 ±20010Ω - 1MΩ 1.02M - 10MΩ 10Ω - 1MΩ 1.02M - 10MΩ 10Ω - 1MΩ 1.02M - 10MΩ 10Ω - 1MΩ 1.02M - 10MΩ 10Ω - 1MΩ 1.02M - 10MΩ 10Ω - 1MΩ 1.02M - 10MΩ 10Ω - 1MΩ 1.02M - 10MΩ■TC50 Electrical SpecificationsItem Type CR-02 (0402) CR-03 (0603) CR-05 (0805) CR-06 (1206) CR-10 (1210) CR-0A (2010) CR-12 (2512) Power Rating at 70°C 1/16W 1/10W 1/8W 1/4W 1/3W 3/4W 1W -55 ~ +155°C Operating Temp. Range Max. Operating Voltage 50V 75V 150V 200V 200V 200V 250V Max. Overload Voltage 100V 150V 300V 400V 400V 400V 500V 10Ω 1MΩ 10Ω - 10MΩ ±50 Resistance Range ±0.1% ±0.25% ±0.5% ±1% TCR (PPM/°C)100Ω - 1MΩ■High Power & Ultra High Power Rating Electrical SpecificationsItem Type CR-02 (0402) CR-03 (0603) CR-05 (0805) CR-06 (1206) CR-10 (1210) CR-0A (2010) CR-12 (2512) *: Ultra High Power Operating Voltage=√(P*R) or Max. operating voltage listed above, whichever is lower. Overload Voltage=2.5*√(P*R) or Max. overload voltage listed above, whichever is lower. 1/3 1/2 Power Rating at 70°C 1/10W 1/8W 1/4W *1/2W *3/4W 1W 2W -55 ~ +155°C Operating Temp. Range Max. Operating Voltage 50V 50V 150V 200V 200V 200V 250V Max. Overload Voltage 100V 100V 300V 400V 400V 400V 500V 1Ω - 9.76Ω 10Ω - 1MΩ 1.02MΩ - 10MΩ ±200 ±100 ±200 Resistance Range ±1% ±5% TCR (PPM/°C)■Environmental CharacteristicsRequirement Item Temperature Coefficient of Resistance (T.C.R.) Short Time Overload ±1% and Below As Spec. ±5% Test Method Jumper -55°C~+125°C, 25°C is the reference temperature ±(2.0%+0.05Ω) <50mΩ RCWV*2.5 or Max. overload voltage for 5 seconds, 2 seconds for high power series Max. overload voltage for 1 minute 70±2°C, Max. working voltage for 1000 hrs with 1.5 hrs “ON” and 0.5 hrs “OFF” 40±2°C, 90~95% R.H. Max. working voltage for 1000 hrs with 1.5 hrs “ON” and 0.5 hrs “OFF” at +125/+155°C for 1000 hrs Bending once for 5 seconds 2010, 2512 sizes: 2mm 245±5°C for 3 seconds Other sizes: 3mm±(1.0%+0.05Ω)Insulation Resistance≥10GEndurance±(2.0%+0.10Ω)±(3.0%+0.10Ω)<100mΩDamp Heat with Load±(2.0%+0.10Ω)±(3.0%+0.10Ω)<100mΩDry Heat±(1.0%+0.05Ω)±(1.5%+0.10Ω)<50mΩBending Strength±(1.0%+0.05Ω)±(1.0%+0.05Ω)<50mΩSolderability95% min. coverageResistance to Soldering Heat±(0.5%+0.05Ω)±(1.0%+0.05Ω)<50mΩ260±5°C for 10 secondsVoltage ProofNo breakdown or flashover Individual leaching area ≦5% Total leaching area ≦ 10% ±(0.5%+0.05Ω) ±(1.0%+0.05Ω) <50mΩ1.42 times RCWV (RMS) for 1 minuteLeaching260±5°C for 30 secondsRapid Change of Temperature-55°C to +125/+155°C, 5 cyclesReference Standards: IEC 60115-1, 60068-2-58; JIS-C 5201-1 Storage Temperature: 25±3°C; Humidity < 80%RH■PackagingReel Specifications & Packaging Quantity Type CR-01 CR-01 CR-02 CR-03 CR-05 CR-06 CR-10 Packaging Quantity Paper 15K 10K Paper 20K 40K 5K Paper 10K 20K 12mm 10 inch 250±1.0 62±0.5 13.0±0.5 12.5±0.5 16.5±0.5 13 inch 7 inch 330±1.0 178.5±1.5 100±0.5 13.0±0.2 60+1/-0Unit: mm ΦA 178.5±1.5 178.5±1.5 ΦB 60 60+1/-0Tape Width 8mmReel Diameter 7 inch 7 inchΦC 13.0±0.2 13.0±0.2W 9.0±0.5 9.0±0.5T 12.5±0.5 12.5±0.5+1/-08mm10 inch254±1.0100±0.5 13.0±0.29.5±0.513.5±0.59.5±0.513.5±0.54K CR-0A Embossed CR-12 8K Paper Tape Specifications13.0±0.5 13.0±0.5 15.5±0.5Bottom TapeTop Tape Aψ D0 E F B WPaper TapeTResistorP1P2P0Direction of unreelingUnit: mm Type CR-01 CR-02 CR-03 CR-05 CR-06 CR-10 A 0.38±0.05 0.65±0.10 1.10±0.10 1.60±0.10 1.90±0.10 2.80±0.10 B 0.68±0.05 1.15±0.10 1.90±0.10 2.40±0.20 3.50±0.20 3.50±0.20 W 8.0±0.20 8.0±0.20 8.0±0.20 8.0±0.20 8.0±0.20 8.0±0.20 E 1.75±0.10 1.75±0.10 1.75±0.10 1.75±0.10 1.75±0.10 1.75±0.10 F 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 3.50±0.05 P0 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 4.00±0.10 P1 2.00±0.05 2.00±0.05 4.00±0.05 4.00±0.05 4.00±0.05 4.00±0.05 P2 ΦD0 T 0.42±0.20 0.45±0.10 0.70±0.10 0.85±0.10 0.85±0.10 0.85±0.10 2.00±0.05 1.50+0.1,-0 2.00±0.05 1.50+0.1,-0 2.00±0.05 1.50+0.1,-0 2.00±0.05 1.50+0.1,-0 2.00±0.05 1.50+0.1,-0 2.00±0.05 1.50+0.1,-0Embossed Plastic Tape Specifications Top Tape ψ D0 A B E F WTEmbossed TapeψD11.5+0.25,-0Resistor P1 P2 P0 Direction of unreeling Unit: mm T 1.2 1.2+0 +0Type CR-0A CR-12A 2.8±0.20 3.5±0.20B 5.5±0.20 6.7±0.20W 12.0±0.30 12.0±0.30E 1.75±0.10 1.75±0.10F 5.5±0.05 5.5±0.05P0 4.00±0.10 4.00±0.10P1 4.00±0.10 4.00±0.10P2 2.00±0.05 2.00±0.05ΦD0 1.50+0.1, -0 1.50+0.1, -0■Recommend Land PatternType CR-01 CR-02 CR-03 CR-05 CR-06 CR-10 CR-0A CR-12 A 0.30 0.50 0.90 1.20 2.00 2.00 3.80 3.80 B 0.25 0.45 0.60 0.70 0.90 0.90 0.90 1.60Unit: mm C 0.30 0.60 0.90 1.30 1.60 2.80 2.80 3.50CBA。

贴片电阻选型参考
一、贴片电阻定义
片状电阻是金属玻璃铀电阻的一种形式，它的电阻体是高靠性的钌序列玻璃铀材料经过高温烧结而成，其电极采用银钯合金浆料。

特点：体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好；
二、贴片电阻封装//功率//耐压选择
尺寸小的器件具有价格优势，0603与0805相比接近50%的价格差异，在功率允许的情况下，设计选型需优先考虑选择0603//0402封装物料器件；
三、国标电阻阻值//精度选择
国家规定电阻阻值按其精度分为E-24和E-96序列，E-24为5%精度，E-96为1%，在此两序列外电阻为非标电阻，价格较高且难于采购；
从目前供方库存情况看，1ohm~1Mohm阻值较为常见，精度选择可选1%//5%，超出部
国标阻值表
四、电阻温飘特性：
PPM值就是电阻的温飘特性，一些精密的装置对电阻的PPM值有特别的要求，PPM 值
索样申请单
表单编号：
版本：A2。
