硅酸盐水泥生产技术

通用硅酸盐水泥的生产教学目标：知识目标：理解通用硅酸盐水泥的生产原理、原料和水泥熟料的特性 技能目标：能复述水泥熟料的特性 情感目标：培养学生的分析能力 教学设计：教学内容：（1）生产原理通用硅酸盐水泥的生产原理可概括为“两磨一烧”，如图3-1所示。

开始线下任务复述水泥熟料的特性线下任务 点评线下结束复述水泥熟料的特性线上学习通用硅酸盐水泥的生产线上课件通用硅酸盐水泥的生产钙质材料：石灰石（CaO ）硅铝质材料：黏土铁质材料：铁矿粉配料、 磨细、匀化生料1450ºC煅烧熟料石膏磨细水泥可能的混合材料图3-1 通用硅酸盐水泥生产工艺示意图（2）水泥原料：钙质原料：石灰石、白垩、石灰质凝灰岩等，主要成分CaO。

硅铝质原料：各种粘土、黄土、硅石、煤矸石、粉煤灰等。

主要成分SiO2、Al2O3。

铁矿粉：黄铁矿烧渣、红铁矿粉、高铁粘土等。

主要成分Fe2O3。

石膏：缓凝剂，掺入量一般为水泥质量的3%-5%。

混合材料：在水泥生产中，为了减少水泥熟料的比率，实现节能环保和改善水泥性能的目的，有时会在最后环节加入不同数量、不同品种的混合材料。

这些混合材料根据其作用不同，可分为两大类：①活性混合材料：这类混合材料掺入水泥中，在常温下能与水泥的水化产物——氢氧化钙或在硫酸钙的作用下生成具有胶凝性质的稳定化合物。

如：粒化高炉矿渣、火山灰质混合材料、粉煤灰。

②非活性混合材料：这类混合材料与水泥的矿物成分、水化产物不起化学反应或化学反应很微弱，掺入水泥中主要起调节水泥强度等级、提高水泥产量、降低水化热等作用。

例如：磨细的石英砂、石灰石、粘土、慢冷矿渣及各处废渣等。

（3）水泥熟料：熟料的矿物成分为硅酸二钙、硅酸三钙、铝酸三钙、铁铝酸四钙。

还有少量的有害成分，如游离氧化钙（f-CaO）、游离氧化镁（f-MgO）、氧化钾（K2O）、氧化钠（Na2O）与三氧化硫（SO3）等，国家标准中对有害成分的含量有严格限制。

硅酸钙矿物不小于66%，氧化钙和氧化硅的质量比不小于。

硅酸盐水泥生产技术简介硅酸盐水泥作为一种常用的建筑材料，广泛应用于建筑、道路、桥梁等工程领域。

硅酸盐水泥的生产技术主要包括原料矿石的选矿、石灰石焙烧、磨坯制备、熟料制备以及水泥成品的生产等环节。

原料矿石的选矿硅酸盐水泥的主要原料包括石灰石、黏土、砂岩等。

在选矿过程中，首先需要对原料矿石进行分级筛分，以去除杂质。

然后需要进行化学分析，确定原料矿石的化学成分。

根据硅酸盐水泥的配方要求，进行原料的选择与配比。

石灰石焙烧石灰石焙烧是硅酸盐水泥生产的重要环节之一。

石灰石在高温下分解生成石灰（CaO），同时释放出一部分二氧化碳（CO2）。

焙烧过程需要控制热解温度和时间，以达到预定的石灰石分解率。

磨坯制备磨坯制备是硅酸盐水泥生产的关键环节之一。

石灰石经过焙烧后，得到的石灰石粉末进行研磨，得到较细的石灰石粉。

同时，黏土和砂岩经过破碎、研磨等工艺处理后，与石灰石粉混合，形成磨坯。

熟料制备磨坯通过在回转窑中的煅烧过程，形成硅酸盐水泥的主要原料熟料。

在煅烧过程中，熟料经历一系列的物理化学变化，形成了水泥熟料的主要成分。

熟料的煅烧温度和时间需要根据不同熟料成分的特点进行控制。

水泥成品的生产经过熟料制备后，熟料需要经过磨矿工艺，得到细度合适的水泥粉。

磨矿工艺的目的是将熟料颗粒进一步细磨，提高水泥的活性和强度。

磨矿过程一般采用球磨机或辊压机等设备进行。

结论硅酸盐水泥生产技术是一个复杂的工艺过程，涉及到原料选矿、石灰石焙烧、磨坯制备、熟料制备以及水泥成品的生产等多个环节。

通过科学的工艺控制和优化，可以制备出优质的硅酸盐水泥产品，满足不同工程领域的需求。

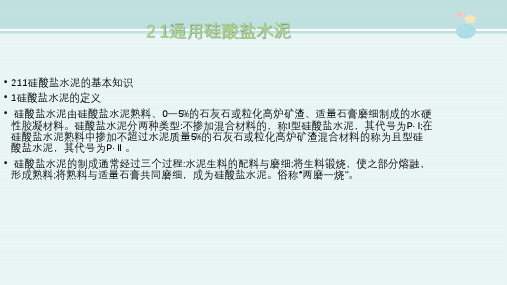

凡以硅酸钙为主的硅酸盐水泥熟料，5%以下的石灰石或粒化高炉矿渣，适量石膏磨细制成的水硬性胶凝材料，统称为硅酸盐水泥（Portland cement），国际上统称为波特兰水泥。

硅酸盐水泥分两种类型，不掺加混合材料的称为Ⅰ型硅酸盐水泥，代号P·Ⅰ；掺加不超过水泥质量5%的石灰石或粒化高炉矿渣混合材料的称为Ⅱ型硅酸盐水泥，代号P·Ⅱ。

硅酸盐水泥的相关技术性质：1.密度、细度密度：3.05~3.20g/cm3，一般取 3.10。

堆积密度：1000~1600kg/m3。

细度：指水泥颗粒的粗细程度，用筛余率或比表面积表示。

国标规定：硅酸盐水泥比表面积应大于300m2/kg；其它五种水泥0.080mm 方孔筛的筛余量不超过10%。

细度影响到水泥的水化速度、收缩等性质。

粒径：< 3μm，水化非常迅速，需水量增大；>40μm，水化非常缓慢，接近惰性。

2.凝结时间初凝时间：水泥开始加水拌合起至标准稠度净浆开始失去可塑性所需的时间。

终凝时间：水泥开始加水拌合起至标准稠度净浆完全失去可塑性。

水泥凝结时间的测定，是以标准稠度净浆，在规定的温度和湿度条件下，用标准稠度测定仪来测定。

国标规定：水泥初凝不得早于45min，终凝不得迟于6.5h。

检验水泥的凝结时间和体检定性时，需用“标准稠度”的水泥净浆。

标准稠度用水量：不同水泥达到标准稠度时所需的加水量。

用水泥标准稠度仪测定。

一般在21~28%。

凝结时间的工程意义：水泥的初凝时间不宜过早，以便在施工时有足够的时间完成混凝土或砂浆的搅拌、运输、浇筑和砌筑等工作。

水泥的终凝时间也不宜过迟，以便混凝土尽快硬化，具有强度。

异常情况：闪凝——未掺石膏（水泥可继续使用）假凝——温度过高、石膏少（影响水泥正常使用）3.体积安定性定义——水泥在凝结硬化过程中提及变化是否均匀。

为什么会出现体积不安定？①熟料中含游离氧化钙过多；②熟料中含游离氧化镁过多。

水泥硬化后因体积膨胀而产生不均匀变形，即为安定性不良。

硅酸盐水泥生产的原料聚煤网2014-05-23 15:12:12 浏览111.硅酸盐水泥的主要成分硅酸三钙（3CaO•SiO2）、硅酸二钙（2CaO•SiO2）、铝酸三钙（3CaO•AI2O3）、铁铝酸四钙（4CaO•AI2O3•Fe2O3）其中：CaO 62～67%； SiO2 20～24%； AI2O3 4～7%；Fe2O3 2～6%。

2.硅酸盐水泥生产的主要原料(1) 石灰质原料：以碳酸钙为主要成分的原料，是水泥熟料中CaO的主要来源。

如石灰石、白垩、石灰质泥灰岩、贝壳等。

一吨熟料约需1.4～1.5吨石灰质干原料，在生料中约占80%左右。

石灰质原料的质量要求品位 CaO（%） MgO（%） R2O（%） SO3（%）燧石或石英（%）一级品＞48 ＜2.5 ＜1.0 ＜1.0 ＜4.0二级品 45～48 ＜3.0 ＜1.0 ＜1.0 ＜4.0(2)粘土质原料：含碱和碱土的铝硅酸盐，主要成分为SiO2，其次为AI2O3，少量Fe2O3，是水泥熟料中SiO2、AI2O3、Fe2O3的主要来源。

粘土质原料主要有黄土、粘土、页岩、泥岩、粉砂岩及河泥等。

一吨熟料约需0.3～0.4吨粘土质原料，在生料中约占11～17%。

粘土质原料的质量要求品位硅酸率铁率 MgO（%） R2O（%） SO3（%）塑性指数一级品 2.7～3.5 1.5～3.5 ＜3.0 ＜4.0 ＜2.0 ＞12二级品 2.0～2.7或3.5～4.0 不限＜3.0 ＜4.0 ＜2.0 ＞12一般情况下SiO2含量60～67%，AI2O3含量14～18%。

(3)主要原料中的有害成分① MgO：影响水泥的安定性。

水泥熟料中要求MgO＜5%，原料中要求MgO＜3%。

②碱含量（K2O、Na2O）：对正常生产和熟料质量有不利影响。

水泥熟料中要求R2O＜1.3%，原料中要求R2O＜4%。

③ P2O5：水泥熟料中含少量的P2O5对水泥的水化和硬化有益。
