【CN109706829A】一种用于桥梁多维地震下的加速质量阻尼系统【专利】

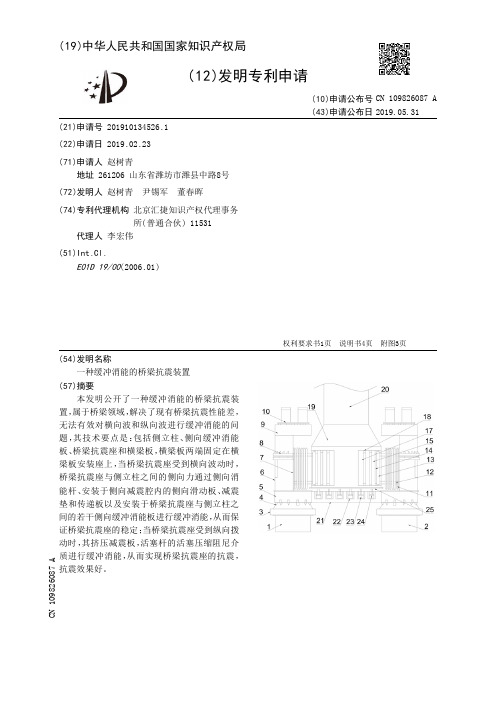

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910134526.1(22)申请日 2019.02.23(71)申请人 赵树青地址 261206 山东省潍坊市潍县中路8号(72)发明人 赵树青　尹锡军　董春晖　(74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 李宏伟(51)Int.Cl.E01D 19/00(2006.01)(54)发明名称一种缓冲消能的桥梁抗震装置(57)摘要本发明公开了一种缓冲消能的桥梁抗震装置，属于桥梁领域，解决了现有桥梁抗震性能差，无法有效对横向波和纵向波进行缓冲消能的问题，其技术要点是：包括侧立柱、侧向缓冲消能板、桥梁抗震座和横梁板，横梁板两端固定在横梁板安装座上，当桥梁抗震座受到横向波动时，桥梁抗震座与侧立柱之间的侧向力通过侧向消能杆、安装于侧向减震腔内的侧向滑动板、减震垫和传递板以及安装于桥梁抗震座与侧立柱之间的若干侧向缓冲消能板进行缓冲消能，从而保证桥梁抗震座的稳定；当桥梁抗震座受到纵向拨动时，其挤压减震板，活塞杆的活塞压缩阻尼介质进行缓冲消能，从而实现桥梁抗震座的抗震，抗震效果好。

权利要求书1页 说明书4页 附图3页CN 109826087 A 2019.05.31C N 109826087A权　利　要　求　书1/1页CN 109826087 A1.一种缓冲消能的桥梁抗震装置，包括侧立柱(6)、侧向缓冲消能板(11)、桥梁抗震座(19)和横梁板(21)，横梁板(21)两端固定在横梁板安装座(5)上，横梁板安装座(5)上部安装有侧立柱(6)，侧立柱(6)顶部连接限位座(9)，其特征在于，横梁板安装座(5)、侧立柱(6)和限位座(9)之间围成侧向消能槽(7)，侧向消能槽(7)内设有若干侧向缓冲消能板(11)，侧向缓冲消能板(11)架设在侧向消能杆(12)上，侧向消能杆(12)固定在侧立柱(6)上，侧立柱(6)另一端连接侧向滑动板(13)，侧向滑动板(13)设置于桥梁抗震座(19)侧面的侧向减震腔(18)内；所述桥梁抗震座(19)底部设置有减震板(25)，桥梁抗震座(19)设置于减震板(25)上，减震板(25)底部连接有若干活塞杆(24)，活塞杆(24)均匀分布于减震板(25)下方，活塞杆(24)底部连接的活塞滑动设置于纵向减震腔(22)内，纵向减震腔(22)设置于横梁板(21)上，活塞下方的纵向减震腔(22)内设置有阻尼介质(23)。

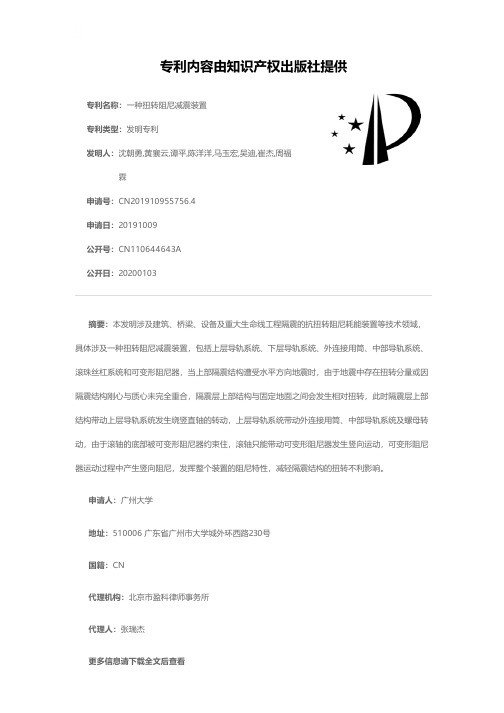

专利名称：一种扭转阻尼减震装置
专利类型：发明专利
发明人：沈朝勇,黄襄云,谭平,陈洋洋,马玉宏,吴迪,崔杰,周福霖
申请号：CN201910955756.4
申请日：20191009
公开号：CN110644643A
公开日：
20200103
专利内容由知识产权出版社提供
摘要：本发明涉及建筑、桥梁、设备及重大生命线工程隔震的抗扭转阻尼耗能装置等技术领域，具体涉及一种扭转阻尼减震装置，包括上层导轨系统、下层导轨系统、外连接用筒、中部导轨系统、滚珠丝杠系统和可变形阻尼器，当上部隔震结构遭受水平方向地震时，由于地震中存在扭转分量或因隔震结构刚心与质心未完全重合，隔震层上部结构与固定地面之间会发生相对扭转，此时隔震层上部结构带动上层导轨系统发生绕竖直轴的转动，上层导轨系统带动外连接用筒、中部导轨系统及螺母转动，由于滚轴的底部被可变形阻尼器约束住，滚轴只能带动可变形阻尼器发生竖向运动，可变形阻尼器运动过程中产生竖向阻尼，发挥整个装置的阻尼特性，减轻隔震结构的扭转不利影响。

申请人：广州大学
地址：510006 广东省广州市大学城外环西路230号
国籍：CN
代理机构：北京市盈科律师事务所
代理人：张瑞杰
更多信息请下载全文后查看。

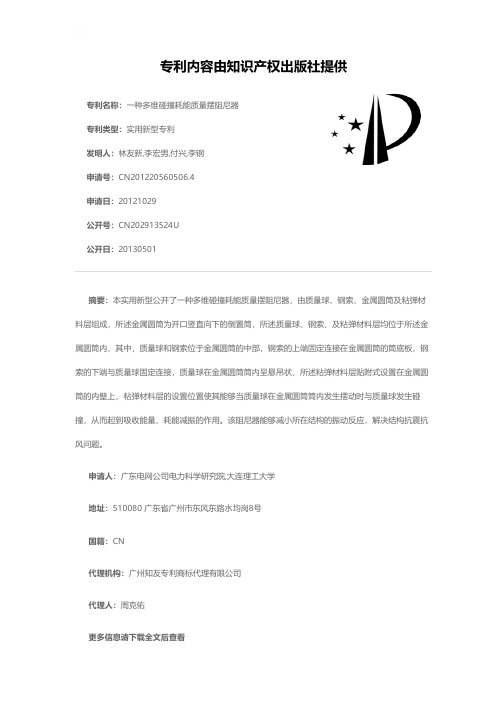

专利名称：一种多维碰撞耗能质量摆阻尼器专利类型：实用新型专利
发明人：林友新,李宏男,付兴,李钢
申请号：CN201220560506.4
申请日：20121029
公开号：CN202913524U
公开日：
20130501
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种多维碰撞耗能质量摆阻尼器，由质量球、钢索、金属圆筒及粘弹材料层组成，所述金属圆筒为开口竖直向下的倒置筒，所述质量球、钢索、及粘弹材料层均位于所述金属圆筒内，其中，质量球和钢索位于金属圆筒的中部，钢索的上端固定连接在金属圆筒的筒底板，钢索的下端与质量球固定连接，质量球在金属圆筒筒内呈悬吊状，所述粘弹材料层贴附式设置在金属圆筒的内壁上，粘弹材料层的设置位置使其能够当质量球在金属圆筒筒内发生摆动时与质量球发生碰撞，从而起到吸收能量、耗能减振的作用。

该阻尼器能够减小所在结构的振动反应，解决结构抗震抗风问题。

申请人：广东电网公司电力科学研究院,大连理工大学
地址：510080 广东省广州市东风东路水均岗8号
国籍：CN
代理机构：广州知友专利商标代理有限公司
代理人：周克佑
更多信息请下载全文后查看。

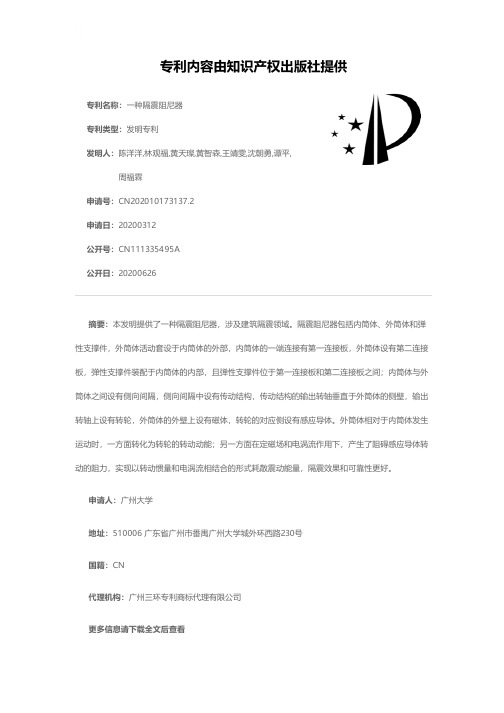

专利名称：一种隔震阻尼器
专利类型：发明专利
发明人：陈洋洋,林观福,黄天璨,黄智森,王靖雯,沈朝勇,谭平,周福霖
申请号：CN202010173137.2
申请日：20200312
公开号：CN111335495A
公开日：
20200626
专利内容由知识产权出版社提供
摘要：本发明提供了一种隔震阻尼器，涉及建筑隔震领域。

隔震阻尼器包括内筒体、外筒体和弹性支撑件，外筒体活动套设于内筒体的外部，内筒体的一端连接有第一连接板，外筒体设有第二连接板，弹性支撑件装配于内筒体的内部，且弹性支撑件位于第一连接板和第二连接板之间；内筒体与外筒体之间设有侧向间隔，侧向间隔中设有传动结构，传动结构的输出转轴垂直于外筒体的侧壁，输出转轴上设有转轮，外筒体的外壁上设有磁体，转轮的对应侧设有感应导体。

外筒体相对于内筒体发生运动时，一方面转化为转轮的转动动能；另一方面在定磁场和电涡流作用下，产生了阻碍感应导体转动的阻力，实现以转动惯量和电涡流相结合的形式耗散震动能量，隔震效果和可靠性更好。

申请人：广州大学
地址：510006 广东省广州市番禺广州大学城外环西路230号
国籍：CN
代理机构：广州三环专利商标代理有限公司
更多信息请下载全文后查看。

专利名称：一种桥梁用的阻尼器放大装置
专利类型：发明专利
发明人：吴肖波,柴小鹏,荆国强,王波,汪正兴,王翔,王梓宇,刘鹏飞,马长飞,伊建军,汪泽洋
申请号：CN201910580158.3
申请日：20190628
公开号：CN110306423A
公开日：
20191008
专利内容由知识产权出版社提供
摘要：本发明公开了一种桥梁用的阻尼器放大装置，涉及工程结构减振领域，阻尼器放大装置包括：阻尼器、第一刚臂和第二刚臂；阻尼器、第一刚臂和第二刚臂一端通过球铰O相连，阻尼器的另一端与支柱通过球铰C固结，第一刚臂的另一端与主梁的顶部通过球铰A固结，第二刚臂的另一端与主梁的底部或者与横梁通过球铰B固结。

本发明提供的一种桥梁用的阻尼器放大装置，可以将桥梁的结构位移进行放大，从而改变阻尼器的位移和出力，使阻尼器更好地发挥消能减震的作用。

申请人：中铁大桥科学研究院有限公司,中铁大桥局集团有限公司
地址：430034 湖北省武汉市建设大道103号
国籍：CN
代理机构：武汉智权专利代理事务所(特殊普通合伙)
代理人：沈林华
更多信息请下载全文后查看。

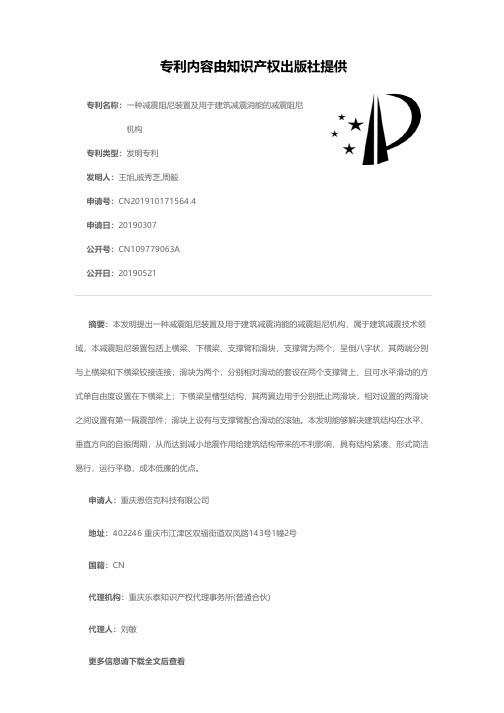

专利名称：一种减震阻尼装置及用于建筑减震消能的减震阻尼机构
专利类型：发明专利
发明人：王旭,戚秀芝,周毅
申请号：CN201910171564.4
申请日：20190307
公开号：CN109779063A
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本发明提出一种减震阻尼装置及用于建筑减震消能的减震阻尼机构，属于建筑减震技术领域，本减震阻尼装置包括上横梁、下横梁、支撑臂和滑块，支撑臂为两个，呈倒八字状，其两端分别与上横梁和下横梁铰接连接；滑块为两个，分别相对滑动的套设在两个支撑臂上、且可水平滑动的方式单自由度设置在下横梁上；下横梁呈槽型结构，其两翼边用于分别抵止两滑块，相对设置的两滑块之间设置有第一隔震部件；滑块上设有与支撑臂配合滑动的滚轴。

本发明能够解决建筑结构在水平、垂直方向的自振周期，从而达到减小地震作用给建筑结构带来的不利影响，具有结构紧凑、形式简洁易行，运行平稳，成本低廉的优点。

申请人：重庆恩倍克科技有限公司
地址：402246 重庆市江津区双福街道双凤路143号1幢2号
国籍：CN
代理机构：重庆乐泰知识产权代理事务所(普通合伙)
代理人：刘敏
更多信息请下载全文后查看。

专利名称：一种桥梁防坠落约束阻尼器专利类型：发明专利
发明人：苏毅,李中义,郭鹏,卢伟,张冲申请号：CN201910985999.2
申请日：20191016
公开号：CN110629662A
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本发明公开了一种桥梁防坠落约束阻尼器，属于结构减震技术领域。

主体包括固定单元以及类注射器耗能单元。

当阻尼器受到可承受范围内的地震作用发生伸长形变时，迫使活塞运动，此时油腔内液体被抽入活塞腔，起到耗能作用；当阻尼器受到可承受范围内的地震作用发生压缩形变时，迫使活塞运动，此时活塞腔内粘性液体受到挤压进入油腔，起到耗能作用。

当阻尼器受到过大的地震作用时，活塞与活塞腔壁发生碰撞，此时结构锁死，达到防止桥梁坠落的作用。

本发明在小位移情况下起到有效的耗能作用，在大位移情况下结构锁死起到防坠落的作用，并且强震后拆卸方便，便于实现主体结构的快速修复。

申请人：南京林业大学
地址：210037 江苏省南京市玄武区龙蟠路159号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种用于土木工程的桥梁抗震稳定装置专利类型：实用新型专利
发明人：杜薇
申请号：CN202121408420.5
申请日：20210623
公开号：CN215629295U
公开日：
20220125
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于土木工程的桥梁抗震稳定装置，涉及土木工程桥梁抗震技术领域。

本实用新型包括桥面和在其底部对称设置的两个桥墩，所述桥墩上安装有安装板，所述安装板上固设有基座，所述基座内开设有活动槽，所述活动槽内活动设置有限位板，所述桥面的底部对称安装有两个支撑柱，所述支撑柱活动贯穿所述基座且底部与所述限位板的顶部相固定。

本实用新型使用者可通过缓冲组件的设计来实现桥面与桥墩之间的横向分散抗震缓冲力的目的，使用时可通过浇筑好若干个相对称的桥墩，将基座通过安装板安装在每个桥墩的顶部，之后通过起吊装置来将桥面吊装到基座上支撑柱的顶部，然后通过螺丝将其进行安装固定，在其桥面发生上下震动时。

申请人：杜薇
地址：122000 辽宁省朝阳市双塔区凤鸣街15号楼2单元201室
国籍：CN
代理机构：深圳科润知识产权代理事务所(普通合伙)
代理人：周晓菊
更多信息请下载全文后查看。

专利名称：一种多维高性能阻尼器专利类型：实用新型专利
发明人：刘铭劼,郭凡夫,韩庆华,芦燕申请号：CN201721342528.2
申请日：20171018
公开号：CN207332416U
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本实用新型公开一种多维高性能阻尼器，包括阻尼器，所述阻尼器两端铰接有法兰盘，以所述法兰盘圆心为中心点环形阵列若干所述阻尼器，在相邻的两个所述阻尼器之间设置有斜撑的阻尼器，所述阻尼器和所述斜撑的阻尼器上全部套设有弹簧，所述弹簧的两头延伸到所述阻尼器连杆上。

本实用新型整体形成了一个稳定的结构体系，具有良好的刚度，能够承受复杂载荷所产生的多维内力。

申请人：天津大学
地址：300350 天津市津南区海河教育园雅观路135号天津大学北洋园校区
国籍：CN
代理机构：天津市北洋有限责任专利代理事务所
代理人：程小艳
更多信息请下载全文后查看。
