郑州会议中心设计施工方案1. 引言本文档将详细介绍郑州会议中心的设计施工方案。
郑州会议中心作为一个重要的会议场所，需要满足舒适、安全、高效等多个方面的要求。
在设计和施工过程中，需要充分考虑功能、美观、可持续性和成本等因素，以满足会议中心的多样化需求。
2. 设计要求在设计郑州会议中心时，需要满足以下要求：2.1 功能性要求•多功能区域划分：会议室、展览区、休息区、办公区等功能区域的合理划分，以满足不同会议、展览和办公的需求。
•设备设施配备：应根据会议、展览等活动规模和特点，提供适当的音频、视频、照明、舞台设备和会议辅助设施等。
•环境控制系统：保证会议中心室内温度、湿度、噪音、照明等环境因素的可控性，以确保参会人员的舒适度和会议的成功进行。
2.2 美观性要求•建筑外观设计：外观应简洁、大气，与郑州市区的环境风格相协调。
•室内装饰设计：室内装饰要体现现代化、专业化和高档品质，使参会人员感到舒适和专业。
2.3 可持续性要求•节能环保设计：应采用节能材料、设备和技术，提高建筑的能源利用效率，减少对环境的影响。
•自然通风和采光：合理布局窗户，结合自然通风和采光系统，减少对新风处理系统的需求，提高使用效率。
2.4 安全性要求•紧急疏散设计：合理规划疏散通道，确保参会人员在发生紧急情况时能够安全撤离。
•消防设施设置：设置灭火器、喷淋系统、火灾报警器等消防设施，确保会议中心的消防安全。
3. 设计方案基于上述的设计要求，以下是针对郑州会议中心的设计方案：3.1 建筑设计•建筑造型简洁大气，采用现代化设计理念，充分体现专业化和高档品质。
•利用自然光和绿化设计，提高室内舒适度和照明效果，并减少能源消耗。
•留有充足的休息区和公共空间，方便与会人员进行交流和休息。
3.2 设备设施设计•剧场式会议室：配备先进的音频、视频、舞台设备和舞台照明系统，满足大型会议和演讲需求。
•会议室划分：设置不同规模的会议室，配备适当的会议辅助设施，以满足小型会议和讨论的需求。

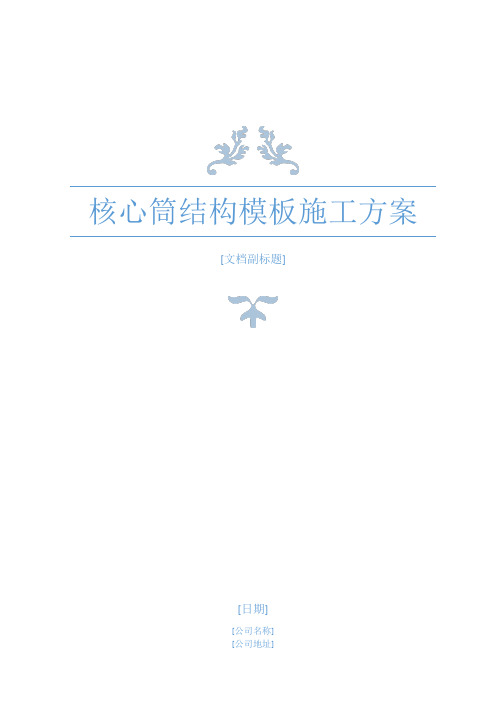

核心筒结构模板施工方案[文档副标题][日期][公司名称][公司地址]目录一、编制依据 (2)二、工程概况 (2)三、工程目标 (3)四、施工准备 (4)五、组织机构 (5)六、工艺流程 (5)七、模板施工方法 (5)八、质量检查和控制要求 (24)九、模板拆除 (26)十、施工注意事项 (27)十一、安全要求 (29)十二、模板系统验算 (30)1、柱(1200*1200)模板（设置对拉螺栓）计算书 (30)2、柱900*900模板（设置对拉螺栓）计算书 (38)3、400厚剪力墙模板（木模板）计算书 (45)4、核心筒650厚剪力墙模板（木模板）计算书 (50)5、梁模板（轮扣式，梁板立柱共用）计算书 (55)6、梁模板（扣件式，梁板立柱共用）计算书 (67)7、板模板（地下室顶板200厚扣件式）计算书 (81)XX酒店工程模板施工方案一、编制依据1、《建筑工程施工合同》；2、设计图纸；3、图纸会审记录；4、类似工程施工经验资料；5、《中华人民共和国建设工程安全生产管理条例》；6、《混凝土结构施工图平面整体表示方法制图规则和构造详图》；7、《建筑物抗震构造详图》；8、混凝土结构工程施工质量验收规范》；9、《建筑工程施工质量验收统一标准》；二、工程概况XX酒店位于路北侧。
项目位置交通便利，周边市政配套齐全。
该项目总用地面积4677.89平方米,总建筑面积为36559.50平方米，其中地上建筑面积为28602.88 m2，地下建筑面积为7956.62 m2。
本项目建筑使用功能为酒店，1栋23层，整体设2层地下室。
本工程建筑类别为一类，耐火等级一级，抗震防烈度8度0.3g，室内地坪面设计标高±0.000相当于绝对标高6.200m。
工程建设概况一览表结构概况一览表三、工程目标1、质量目标确保实现合同目标,争创省优。
2、工期目标以总进度计划为准。
3、安全目标完善安全措施，提高安全意识，杜绝死亡和重伤事故发生，月工伤频率控制在3‰以下。
第1篇一、项目概述宾馆工程鲁班奖创优方案旨在通过对宾馆工程项目的全面规划和实施，确保工程质量达到鲁班奖评选标准，实现工程项目的优质、高效、安全、环保。
本方案将围绕以下几个方面展开：项目背景、创优目标、组织机构、实施措施、质量控制、安全管理、环保措施、进度管理、成本控制、后期服务保障。
二、项目背景随着我国经济的快速发展，旅游业、商务旅游等产业日益繁荣，对高品质宾馆的需求不断增加。
宾馆工程作为一项重要的基础设施，其质量直接关系到游客的出行体验和宾馆的运营效益。
为提升宾馆工程的质量，推动我国宾馆建设水平的提升，特制定本创优方案。
三、创优目标1. 工程质量达到鲁班奖评选标准，荣获鲁班奖。
2. 工程施工过程中实现安全生产、文明施工、绿色施工。
3. 工程进度、成本、质量、安全、环保等方面达到行业领先水平。
4. 建立健全工程质量管理体系，提升宾馆工程整体管理水平。
四、组织机构1. 成立宾馆工程鲁班奖创优领导小组，负责统筹协调创优工作。
2. 设立创优办公室，负责创优方案的制定、实施、监督和总结。
3. 设立质量、安全、环保、进度、成本等专项小组，负责各自领域的创优工作。
五、实施措施1. 质量控制（1）严格按照国家相关标准和规范进行设计、施工、验收。
（2）加强原材料、构件、设备的质量管理，确保工程质量。
（3）建立健全质量管理体系，严格执行“三检制”（自检、互检、专检）。
（4）开展质量教育培训，提高施工人员质量意识。
2. 安全管理（1）严格执行安全生产法规，建立健全安全生产责任制。
（2）加强施工现场安全管理，确保施工人员生命安全。
（3）定期开展安全检查，及时消除安全隐患。
（4）加强安全教育培训，提高施工人员安全意识。
3. 环保措施（1）严格执行环保法规，减少施工过程中对环境的影响。
（2）采用环保材料和工艺，降低工程对环境的影响。
（3）加强施工现场扬尘、噪声、废水等污染物的治理。
（4）推广绿色施工技术，提高工程环保水平。

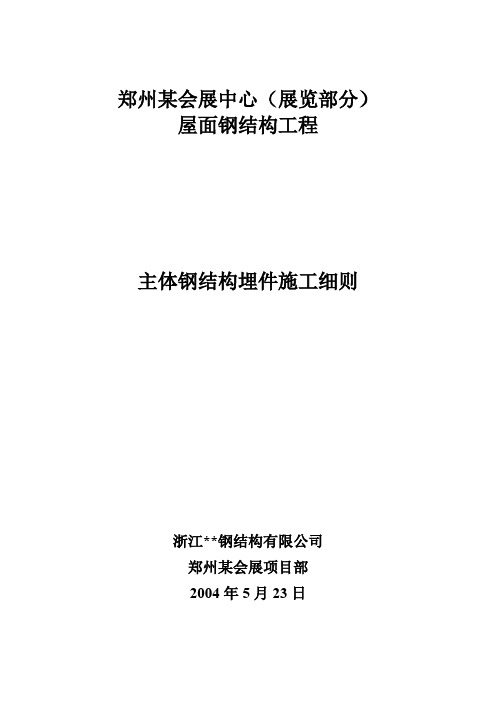

郑州某会展中心（展览部分）屋面钢结构工程主体钢结构埋件施工细则浙江**钢结构有限公司郑州某会展项目部2004年5月23日郑州某会展中心（展览部分）屋面钢结构工程钢结构埋件施工细则审定：复核：编制：浙江某钢结构有限公司郑州会展项目部2004年6月1日钢结构埋件施工细则1工程概况郑州某会展中心展览部分屋面钢结构工程中埋件数量总共为55个,总重量为509T,M1为22个，单重0.337T，总重7.407T; M2为(铸钢件2中的1#、2#、3#共计14.5T)11个，单重14.5T，总重159.5T; M3为22个,单重15.57T。
其中M1为工厂制作，M2、M3为铸钢件，埋件平面布置图如下：2主要施工机械选用3东侧预埋件吊装东侧最大作业半径20米,根据构件的起重要求采用一台250吨级的履带吊进入柱网内进行吊装。
履带吊型号为SCX2500，详细工况选择如下：履带长9.045米，宽7.52米。
主臂82.3米，尾部配重86.3吨，车体配重20吨，尾部回转半径6米，使用35吨吊钩（自重0.9吨）：SCX2500吨履带吊选用67.05米主臂，标准起重性能如下表：从上表可以看出,以上吊车选型完全可以满足东侧M1、M2、M3的吊装。
4西侧预埋件吊装西侧最大作业半径52.5米, 根据构件的起重要求选用LR5000吨履带吊进行吊装，LR5000吨履带吊选用49米主臂，63米辅臂，标准起重性能如下表：从上表可以看出,以上吊车选型完全可以满足西侧M1、M2、M3的吊装。
5地面处理对原地面进行机械夯实，并用压路机（振动力大于30t）往返多次压实，然后使用硬质毛石或石渣分层回填。
每层300mm，并用机械夯实。
在地表面上的一层可使用砂石混合材料进行回填，并用压路机（振动力大于30t）往返多次压实。
创优策划某会展中心主体部分郑州国际会展中心（会议部分）主体部分创优策划书编制：中国建筑第二工程局郑州国际会展中心项目经理部日期：2003年11月3日1.编制依据本计划根据郑州国际会展中心（会议部分）有关合同、施工图、规范、规程、图集、标准，有关法规等，结合现阶段设计图纸到位情况进行编制。
1．1合同序号名称编目日期1 《建设工程施工合同》GF-1999-02011．2施工图序号名称编目日期1 郑州国际会展中心（会议部分）建筑施工图2 郑州国际会展中心（会议部分）结构施工图3 郑州国际会展中心（会议部分）给水排水施工图4 郑州国际会展中心（会议部分）暖通施工图5 郑州国际会展中心（会议部分）电气施工图6 郑州国际会展中心（会议部分）弱电智能化施工图7 郑州国际会展中心（会议部分）动力施工图8 郑州国际会展中心（会议部分）消防自控施工图1． 3主要规范、规程、标准序号名称编目日期1 《建筑地基基础工程施工质量验收规GB50202-2002范》2 《砌体工程施工质量验收规范》GB50203-20023 《混凝土结构工程施工质量验收规范》GB50204-20024 《钢结构工程施工及验收规范》GB50205-20015 《屋面工程质量验收规范》GB50207-20026 《地下防水工程质量验收规范》GB50208-20027 《建筑地面工程施工质量验收规范》GB50209-20028 《建筑装饰装修工程质量验收规范》GB50210-2002序号名称编目日期9 《工程测量规范》GB50026-9310 《建筑基坑支护工程技术规范》DBJ/T15-20-9711 《工程建设施工现场焊接目视检验规CECS71：95 范》12 《建筑给水排水及采暖工程施工质量验GB50242-2002 收规范》13 《建筑电气工程施工质量验收规范》GB50303-200214 《电梯工程施工质量验收规范》GB50310-200215 《建设工程施工现场供用电安全规范》GB50194-9316 《建筑工程文件归档整理规范》GB/T50328-200117 《锚杆喷射混凝土支护技术规程》GBJ86-8518 《多层砖房设置钢筋混凝土构造柱抗震JGJ13-82设计与施工规程》19 《混凝土空心小型砌块建筑设计与施工JGJ14-82规程》20 《钢筋焊接及验收规程》JGJ18-9621 《建筑工程冬期施工规程》JGJ104-9722 《高层民用建筑钢结构技术规程》JGJ99-9823 《玻璃幕墙工程技术规范》JGJ102-9624 《建筑设计防火规范》GBJ16-8725 《自动喷淋灭火系统施工及验收规范》GB50261-9626 《通风与空调工程施工质量验收规范》GB50243-200227 《建筑工程质量检验统一标准》GB50300-200128 《钢筋机械连接通用技术规程》JGJ107-200329 《型钢混凝土组合结构技术规程》JGJ138-200130 《地下工程防水技术规范》GB50108-200131 《钢结构高强螺栓连接设计施工及验收JGJ82-91规程》32 《建筑钢结构焊接规程》JGJ80-911．4主要图集序号名称编目日期1《混凝土结构施工图平面整体表示方法制图规则和构造详图》03G101-12 《多、高层民用建筑钢结构节点构造详图》01SG5193 《中南建筑配件图集》（合订本）200298ZJ系列4 《建筑物抗震构造详图》03G329-11．5主要法规序号名称编目日期1 《中华人民共和国合同法》2 《中华人民共和国建筑法》1．6其他序号名称编目日期1 《河南省优质结构工程评审管理办法》2 中建二局二公司关于印发《中建二局二公司项目经理部档案资料管理方法》和《中建二局二公司声像档案管理方法》的通知2.工程概况2．1总体简介序号项目内容1 工程名称郑州国际会展中心（会议部分）2 工程地址郑州市郑东新区CBD中央公园3 建设单位郑州国际会展有限责任公司4 设计单位日本黑川纪章都市建筑事务所&机械工业第六设计研究院5 监理单位上海建科院监理部&河南卓越监理部郑州国际会展中心工程项目监理部6 质量监督单位郑州市质量监督站7 施工总包中国建筑第二工程局8 施工分包上海宝冶建设有限公司中山盛兴幕墙有限公司9 合同范围1．主建筑土建工程（含土方工程、桩承台、地下室、上部土建工程及初装修，不含屋顶钢结构及其支撑体系）。
郑州会展宾馆建设情况汇报郑州会展宾馆地处市中心，交通便利，是一家集会议、住宿、餐饮、娱乐为一体的综合性宾馆。
自开业以来，宾馆一直秉承“以人为本，服务至上”的经营理念，不断提升服务水平，满足客人多样化需求。
以下将对宾馆建设情况进行汇报。
首先，宾馆建筑外观设计独特，采用现代化建筑风格，大楼造型简洁大方，外墙采用玻璃幕墙设计，整体给人以高端大气的感觉。
宾馆内部装修精美，采用高档材料，布局合理，设施齐全，各项设施设备齐全，能够满足不同客人的需求。
其次，宾馆会议设施完善，拥有多个不同规模的会议室，配备先进的音响、投影设备，可满足各类会议、培训、展览等活动的需求。
同时，宾馆还设有商务中心，提供打印、传真、复印等多种商务服务，为商务客人提供便利。
再次，宾馆客房舒适温馨，房间内家具用品精心挑选，床上用品舒适柔软，客人可在这里享受到宾至如归的感觉。
宾馆还提供24小时热水、无线网络、国际长途电话等贴心服务，为客人营造舒适的居住环境。
此外，宾馆餐饮服务丰富多样，拥有多家特色餐厅，包括中餐厅、西餐厅、日韩料理等，菜品口味地道，服务周到热情。
同时，宾馆还设有咖啡厅、酒吧等休闲场所，为客人提供休闲娱乐的场所。
最后，宾馆秉承“顾客至上”的宗旨，不断提升服务质量，加强员工培训，提高员工服务意识，为客人提供更加优质的服务。
宾馆还不断引进先进的管理理念和技术手段，提升管理水平，确保宾馆运营稳定、有序。
总之，郑州会展宾馆建设情况良好，设施完善，服务优质，是商务会议、休闲旅游的理想选择。
未来，宾馆将继续不断提升自身实力，为客人提供更加优质的服务，努力成为市内一流的综合性宾馆。
目录一、编制依据 (3)二、工程概况 (3)2.1 建设单位、设计单位、监理单位、总承包单位、 (3)2.2 地理位置，周边环境 (3)2.3 建筑物的主要参数 (4)2.4 工程结构形式 (6)2.5 工程的难点和重点 (7)三、创优目标 (9)四、组织架构及质安保证体系 (10)4.1 组织架构 (10)4.2 质量管理职责 (10)4.3 质量保证体系 (11)4.4 安全保证体系 (13)五、创优工作计划 (13)5.1 创优计划 (13)5.2 具体创优细则 (15)六质量、安全控制重点及难点 (18)6.1 质量控制重点及措施 (18)6.2 安全控制重点及难点 (20)七质量、安全控制要点及措施，创优专项措施 (23)7.1 质量控制要点及创优专项措施 (23)7.2 安全控制要点及创优专项措施 (45)八、预防质量通病的措施 (52)6.1 钢筋混凝土工程 (52)6.2 泵送混凝土工程 (54)6.3 砌砖工程 (55)6.4 楼地面工程 (55)6.5 建筑装饰工程 (56)6.6 内外墙抹灰及顶棚抹灰工程 (57)6.7 屋面、厕浴间、外墙工程 (57)6.8 门窗安装工程 (58)6.9 给排水及消防工程 (59)6.10 电气系统安装工程 (61)6.11 通风空调系统安装工程 (63)6.12 智能（弱电）系统安装工程 (63)九、新材料、新工艺等四新技术应用要求 (72)十、建筑节能技术应用要求 (74)10.7.1 建筑设计的节能措施 (74)10.7.2 施工节约用电的主要措施 (76)一、编制依据《建筑工程施工质量统一验收标准》 GB50300-2001《建筑电气工程施工质量验收规范》GB50303-2002《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》 GB50243-2002《电梯工程施工质量验收规范》 GB50310-2002《屋面工程质量验收规范》 GB50207-2002《建筑装饰装修工程施工质量验收规范》 GB50201-2001《钢结构施工质量验收规范》 GB50205-2001《建筑地基基础工程施工质量验收规范》 GB50202-2002《地下防水工程质量验收规范》 GB50208-2002《砌体工程施工质量验收规范》 GB50203-2002《混凝土结构工程施工质量验收规范》 GB50204-2002二、工程概况2.1 建设单位、设计单位、监理单位、总承包单位、建设单位：河南绿地中原置业发展有限公司设计单位：美国SOM公司华东建筑设计研究院有限公司总承包单位：中天建设集团有限公司监理单位：上海建科建设监理咨询有限公司2.2 地理位置，周边环境绿地广场（郑州会展宾馆）工程位于郑州市郑东新区CBD的中心，西临河南省艺术中心，东侧为郑州国际会展中心，北面为中心公园和如意湖，南面正对中心广场，是CBD的主体建筑，地理位置非常优越。
总建筑面积238725.63㎡，建筑总高度280米，地上60层，地下3层，框架核芯筒结构。
2.3 建筑物的主要参数1.3.1 基础部位（地下室）本工程基础采用￠1000、￠700钻孔灌注桩，桩筏基础；主楼区域底板厚度为3.5、1.5m；裙房区域底板厚1m。
±0.000以下混凝土强度等级：主楼底板混凝土为C40，抗渗等级S8；地下室楼板C40；地下室外墙C40，抗渗等级S12。
裙房底板混凝土为C40，抗渗等级S10；地下车库柱C60；地下室楼板、墙C40。
TKZ1强度等级为C60。
核芯筒墙体砼标号C60、C50、C40。
1.3.2 钢结构劲性混凝土体系核芯筒外围框架梁与柱为型钢混凝土。
柱尺寸主要有40-顶层φ850、17-39层φ1000、16层以下为φ1200，核芯筒剪力墙厚B3-7层外墙厚900，内墙厚500；8-16层外墙厚800，内墙厚400；17-39层外墙厚600，内墙厚400；40层-顶层外墙厚500，内墙厚400。
1.3.3 机电主要设备(详见图纸)1.3.4 其他钢筋及钢材：（1）钢筋采用HPB235级；HRB335级；HRB400级。
（2）型钢采用Q345钢，其余钢板采用Q235钢。
（3）吊钩、吊环均采用HPB235级钢筋，严禁采用冷加工钢筋。
吊环埋入混凝土的深度不应小于30d，并应焊接或绑扎在钢筋骨架上。
（4）受力预埋件的锚筋应采用 HPB235级、HRB335级钢筋，严禁采用冷加工钢筋。
（5）框架结构中纵向受力钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25，且屈服强度实测值与强度标准值的比值不应大于1.3，满足抗震钢筋的要求。
（6）钢筋在使用前应按《混凝土结构工程施工质量验收规范》进行检测。
（7）施工中任何钢筋的替换，均应经设计单位同意后，方可替换。
（8）严禁采用改制钢材。
焊条：电弧焊所采用的焊条，其性能应符合国标《碳钢焊条》（GB 5117）或《低合金钢焊条》（GB 5118）的规定。
HPB235钢筋焊接采用E4303型；HRB400钢筋焊接采用E5003型；钢筋与型钢焊接时随钢筋定焊条。
油漆：地下部分：除特殊要求之外，一般木制构件做一底二度硝基漆，不露面木构件用环保防腐涂料处理，露面钢铁构件用防锈漆为底，面漆二度，不露面钢铁构件做二度防锈漆。
墙体：地下部分：B3F、B2F、B1F、B1MF及各层芯筒部分，采用加气混凝土砌块，墙体厚度为200、100，具体见平面图。
地上部分：主楼中设备层，避难层走道，各层芯筒外设备机房，各层芯筒外公共卫生间，厨房，管井采用100厚轻质混凝土砌块。
办公楼酒店，酒店客房及卫生间，1-4层芯筒外公共部位疏散采用150厚轻钢龙骨石膏板复合墙体。
裙房部分墙体采用轻钢龙骨石膏板复合墙体，200厚轻质混凝土隔墙。
防水：地下部分：外墙、地下室顶板和底板采用水泥基渗透结晶型防水涂料。
地上部分：1 厕所、清洁间、浴室、SPA、厨房、沟、井等用水点较多及楼地面有防水要求房间的楼地面必须设置2mm厚聚氨酯防水涂料，其完成面应比相邻楼地面低20mm，无障碍卫生间完成面应比相邻楼地面地15mm，地面均应向地漏（或明沟）方向作泛水。
房间四周除门洞外地面应做混凝土翻边，其高度为200mm。
2 楼地面铺设防水时，在管道穿过楼板面四周，防水涂料应向上铺涂，并超过套管上口，在楼面靠近墙柱处，防水层应高出楼面层不低于250mm。
阴阳角和管道穿过楼地面的根部应增加铺涂附加防水层。
外墙装修：铝合金板、石材及玻璃组合幕墙。
综合楼外墙局部为铝板幕墙，附属楼外墙大部分为玻璃幕墙。
玻璃幕墙采用中空LOW-E钢化安全玻璃。
幕墙的固定均用预埋件连接，不得采用膨胀螺栓连接。
石材采用对光反射影响较小的毛面石材。
建筑节能：1 本工程地处寒冷地区。
建筑外立面主要采用玻璃幕墙系统，局部为铝板和石材，超高层主楼为中空单元体玻璃幕墙，幕墙内部窗扇可开启通风，以保证自然通风的可能。
2 主楼、裙房、西侧广场采用外遮阳中空玻璃幕墙，玻璃幕墙型材采用断热型材。
3 地下一夹层外墙非透明部分中铝合金幕墙后衬100厚岩棉。
4 屋面：主楼屋面采用反光顶幕墙和反光花树幕墙。
5 主楼入口门厅采用雨棚幕墙。
6 地下室地面采用混凝土地板自保温。
转换层：转换层位于36、37层，结构标高156.235~164.725，层高为：5.075、5.000米。
外墙厚600mm，内墙厚400mm，转换墙体厚度1400mm。
标高151.200~178.240核心筒正东面外墙设置钢骨梁和钢骨桁架；标高156.2~164.800核心筒正南、北、东南面设置钢筋暗撑。
内墙搭接块1、2在35~39层设置附加暗斜撑。
36层楼板厚度不等，分别为：150mm、300mm、500mm；37层楼板厚度不等，分别为：150mm、450mm、500mm。
2.4 工程结构形式1 概述绿地广场（郑州会展宾馆），高280米，其高效、坚固、独特且和谐的结构体系设计充分利用了混凝土核芯筒的功效、阻尼和质量特性以及钢铁本身固有的延展韧性，使建筑所承受的风力降至最低，并消散了地震能量。
此现代结构可解作传统宝塔型结构的演绎：中央混凝土核芯筒墙的功能与砌筑宝塔的砖墙相似，外部抗弯矩钢框架与早期自然抗震木制宝塔结构木构架呼应。
2 抗侧力系统绿地广场（郑州会展宾馆）位于中度内陆风（近似于北京区域）及中度地震带区域（抗震设防烈度7度，设计地震分组第一组），需利用延展韧性的结构以吸收地震时产生的能量。
抗风及地震作用的侧力体系为双重系统，包括承受大部分侧力的内部混凝土核芯筒，及以高深宽翼型钢梁和柱组成的外围抗弯矩框架。
虽然钢筋混凝土核芯筒能承受大部分的地震及风压侧力，外围抗弯矩框架设计能抵抗1.8倍外围抗弯矩框架最高总剪力，或者25%结构总剪力其中较小者。
3 地下结构系统郑州的地质条件包含了细粉砂土和下层粉质粘土。
这些薄弱的土质需要用深桩承托筏板作为基础。
主楼建筑桩基使用桩和承台组成的复合桩基，由桩和筏板地基共同承担荷载。
主楼基桩使用1000mm直径。
筏板为3.5m、1.5m厚钢筋混凝土。
主楼裙房建筑桩基使用复合桩基，和主楼筏板结合共同承担荷载。
基桩使用700mm直径，筏板厚度为1m。
上部钢筋混凝土核芯筒系统及TKZ1、核心筒内型钢将埋入深至地下层-17.9米。
基础墙有防水系统。
地下楼面系统将由双向板及梁柱系统构成。
在没有地下室的地方，最底层是钢筋混凝土地坪。
4 地上结构系统主楼是六十层大楼，地上六十层及地下室四层，属框架核芯筒结构。
楼顶尖天线高度是305m（绝对标高为396.3m）。
大部分的钢柱和钢梁由热轧宽翼型钢组成，下部的柱子则为组合钢截面。
主楼办公室和宾馆楼层基本的钢梁中心间隔距离为2.729m；在大堂及零售层基本的钢梁中点中心间隔距离为4.076m；在设备层基本的钢梁中心间隔距离为2.638m。
核心筒外楼板采用压型钢板。
主楼的高度比例为5.5，低于JGJ3-2002高层建筑混凝土结构技术规程第4.4.2章节中规定的7.0比例。
重力荷载由组合钢梁楼面框架及混凝土金属压型钢板共同承担。
通过位于核芯筒及抗弯矩框架之间相对较浅薄的框架跨度，设备管道可从梁下而过，无需从梁中穿洞。
弯矩桁架需要采用高深钢梁，其可容纳小型穿洞，令有必要的设备通过并达到外墙。
重力荷载从各层之楼板传递往内部混凝土核芯筒及钢抗弯矩框架。
主楼核芯筒以外楼板、柱均使用钢筋混凝土。
钢筋混凝土连梁结合各核芯筒之剪力墙，并提供通往机房、楼梯间及电梯的通道。
在电梯间开口及机械室隔墙及楼板开口使用钢筋混凝土梁。
在核芯筒外墙各角落设置型钢柱连接楼面钢梁。
5 屋顶日光反射器钢管构件展现的屋顶日光全反射器是由主楼顶层支撑。
由一个中央垂直钢管支撑4个花瓣似的反光板。
