第5章无线局域网

第5章无线局域网

802.11网络的基本元素——BSS
基本服务集BSS：Basic Service Set，将无线局域网进行结构化的 划分后，每个单元称为一个BSS
5.1.3 无线局域网的拓扑结构
1. 基本服务集和无线局域网的设备类型
Stations (STA)：任何的无线终端设备 AP （Access Point）：一种特殊的STA SSID：Service Set ID 服务集识别码
常见有PCI接口、Mini PCI接口、PCMCIA接口、 USB接口。
2．无线路由器的选择
（1）采用的无线网络标准 IEEE 802.11b：家庭用户以及各种小型局域网用户
适用 IEEE 802.11g：兼容IEEE 802.11b IEEE 802.11n等
（2）有效传输距离 对于无线网络设备而言相当重要，影响联网效果。 实际应用应看重信号穿透能力，可采用天线或其它提高发 射功率的方法。
ESS （Extended Service Set）：是采用相同的SSID的多个BSS 形成的更大规模的虚拟BSS
2. 对等无线网络
WLAN有两种主要的拓扑结构 对等无线网络：无基础设施拓扑结构 结构化无线网络：有基础设施拓扑结构，基础设施
是指用户已经建立的有线局域网或无线基站。
对等无线局域网又称为临时结构网络或特定结构网络（Ad Hoc Networking），这是因为无线站点之间的连接都是临时 的、随意的、不断变化的，它们在互相能到达的范围内动态 地建立并配置它们之间的通信链路。这种拓扑结构对于小型 无线网络来说，是一种最方便的连接方式，最适用于需要临 时搭建网络的场合，如运动会、展览会、抢险救灾等。
（3）红外线技术 红外线是一种光线，具有普通光的性质，可以以

无线局域网拓扑结构

无线局域网拓扑结构
学习完本课程，您应该能够：
了解WLAN拓扑结构 了解Mesh结构
目录
无线局域网拓扑结构 Mesh结构
WLAN组成
❖ 站（Station，STA）
如使用RG-WG54U网卡的主机，使用RG-WSG108的笔记本电脑
❖无线介质（Wireless Medium，WM）
空气
❖无线接入点（Access Point，AP）
第五章 无线局域网拓扑结构
引入
无论采用哪种传输技术，无线局域网的网络拓扑结构基本是一 样，可归结为两个基本类：无中心拓扑和有中心拓扑。
根据无线接入点的不同功用，可实现不同的组网方式。目前有 点对点模式、基础结构模式、多AP模式、无线网桥模式、无线 中继器模式和AP客户端模式等组网方式。
课程目标
如RG-WG54P、RG-P-780、RG-P-720
❖分布式系统（Distribution System，DS）
用来连接AP及其他网络设备的通信系统
WLAN组成
分布式系统 站
无线接入点
❖ 一个完整的系统由站、无线介质、无线接入点、 分布式系统组成
SSID（服务集标识）
❖ SSID——无线网络 的名称
WLAN的拓扑结构
❖ 无线中继器模式
用来在通讯路径的中间转发数据，从而延伸系统的覆盖范围。
❖ AP Client客户端模式
中心的无线接入点设置成为AP模式，可以提供中心有线局域网络的连接和自 身无线覆盖区域的无线终端接入；
Mesh结构
• 无线网状网(WiFi Mesh)，是一种基于 WiFi技术而发展出来的一种新型的无线城 域网解决方案，由于其具有自组网,自修 复,自平衡,自动扩展等特点,目前正在世界 范围内尤其是欧美等发达国家掀起应用热 潮。与传统无线网络完全不同，WiFiMesh大幅降低运营商对网络部署的成本 和复杂程度。

无线局域网学习教程

无线局域网学习教程

第1章无线局域网基础1.1 无线局域网综述1.1.1 无线局域网发展概况1.1.2 无线局域网的技术优势与不足1.1.3 无线局域网在国内的应用前景1.2 无线局域网常用设备1.2.1 无线网卡1.2.2 无线访问点1.2.3 无线网桥1.2.4 无线路由器1.2.5 无线天线1.3 无线局域网工作原理1.3.1 无线局域网的传输方式1.3.2 无线局域网拓扑结构1.3.3 无线局域网基本运行方式1.4 无线局域网常用术语第2章无线局域网技术标准2.1 IEEE 802.112.1.1 IEEE 802.11工作方式2.1.2 IEEE 802.11物理层2.1.3 IEEE 802.11媒体访问控制层2.2 IEEE 802.11b2.3 IEEE 802.11a2.3.1 OFDM扩频技术2.3.2 IEEE 802.11a的优缺点2.4 IEEE 802.11g2.4.1 IEEE 802.11g的技术特点2.4.2 IEEE 802.11g的缺点2.4.3 IEEE 802.11g+技术2.5 IEEE 802.11n2.5.1 IEEE 802.11n标准简介2.5.2 MIMO(多入多出)技术简介2.6 欧洲的HiperLANI和HiperLAN2标准2.7 HomeRF2.8 蓝牙(Bhetooth)2.8.1 蓝牙概述2.8.2 蓝牙的体系结构2.8.3 蓝牙技术的通信过程2.8.4 基于蓝牙技术的数码产品2.9 红外(IrDA)2.10 无线局域网测试规范：IEEE 802.11T 第3章无线局域网规划与设计3.1 无线局域网规划3.1.1 无线局域网规划要素3.1.2 构建无线局域网应注意的几个问题3.1.3 企业无线局域网的规划与管理3.2 常用组网方案3.3 基于无线网桥的组网方案3.3.1 点对点无线桥接模式3.3.2 点对多点无线桥接模式3.3.3 中继连接3.4 蓝牙组网模式3.5 家庭／办公室无线共享xDSL上网3.5.1 无线局域网与ADSL宽带接入3.5.2 无线局域网与VDSL宽带接入3.5.3 无线共享ADSL上网组网方案第4章无线局域网产品及厂商4.1 无线局域网产品选购常识4.1.1 选购无线局域网产品应注意的基本问题4.1.2 无线局域网设备的硬件指标4.1.3 企业级与家用型无线局域网产品的差异4.1.4 什么是Wi—Fi认证4.1.5 无线产品制造商简介4.2 无线网卡产品实例4.2.1 华硕PCMCIA接口无线网卡WL-107g4.2.2 Cisco-Unksys PCI接口无线网卡WMP54GS4.2.3 Cisco-Linksys USB接口无线网卡WUSB54G4.2.4 TP-LINK仿U盘USB接口无线网卡TL-WN620G4.2.5 SONY Mini—PCI无线网卡WLL3020一D924.3 无线AP产品实例4.3.1 NETGEAR企业级无线AP——WG3024.3.2 SMC企业级无线AP——SMC2552W—G4.3.3 D-Link DWL-7100AP双频三模无线AP4.4 无线路由器产品实例4.4.1 TP—LINK 108Mb／s无线路由器TL-WR641G4.4.2 华为125Mb／s无线路由器WBR604g4.4.3 华硕125Mb／s无线路由器WL一5OOg-X4.4.4 华硕企业级无线路由器WL-500 DelLIKe4.4.5 朗讯双天线企业级54Mb／s无线路由器WL-2004g 4.4.6 Cisco—Linksys双天线54Mb／s无线路由器WRT54G 4.4.7 SMC三天线企业级无线路由器WBRl4一GM4.4.8 Cisco—Linksys IEEE 802.11n无线路由器WRT300N 4.5 无线网桥产品实例4.5.1 艾克赛尔双频三模电信级无线网桥AX9820PE4.5.2 Cisco Aironet BR350企业级室外无线网桥4.5.3 Cisco—Linksys WET54G无线网桥4.5.4 清华同方54Mb／s无线网桥TFWNB15004.6 无线天线产品实例4.6.1 D-Link ANT24—0400 2.4GHz室内全向天线4.6.2 D-Link ANT24～0800 2.4GHz室外全向天线4.6.3 NETGEAR ANT24D18高增益定向天线4.7 其他无线网络产品实例4.7.1 HP DeskJet 6848无线喷墨打印机4.7.2 D-Link DSM一320无线媒体播放器4.7.3 D-Link SecuriCam DCS-5300W网络摄像机4.7.4 华硕WL-HDD2.5无线硬盘盒4.7.5 D-Link无线硬盘盒DSM-G6004.7.6 D-Link DWL-30 802.11b／g信号检测器第5章组建无线局域网5.1 无线局域网硬件安装与设置5.1.1 无线路由器的安装与基本设置5.1.2 无线网卡的安装与设置5.2 在Windows XP系统下组建无线局域网5.2.1 在Windows XP下快速组建小型无线局域网5.2.2 使用Windows XP SP2无线网络安装向导5.3 迅驰笔记本电脑如何与无线路由器建立无线连接5.4 无线局域网安全设置5.4.1 无线路由器安全设置5.4.2 无线网卡安全设置5.4.3 启用Windows XP防火墙5.5 组建红外无线局域网5.6 掌上电脑如何连接无线局域网5.6.1 使用IEEE 802.11连接5.6.2 使用蓝牙连接第6章无线局域网应用6.1 无线局域网宽带接入技术6.1.1 无线局域网宽带接入方案概述6.1.2 无线局域网宽带接入的技术优势6.2 VoWLAN：无线局域网在语音传输领域的应用6.2.1 VoWLAN原理及应用简介6.2.2 VoWLAN存在的技术问题及解决方案6.3 Wi—Fi手机：WLAN与移动通信的结合6.3.1 什么是Wi—Fi手机6.3.2 国内首款Wi—Fi／GSM双模手机hipi6.4 家电网络：无线局域网的未来应用6.5 无线局域网行业应用及解决方案6.5.1 大学校园无线局域网解决方案6.5.2 无线局域网技术在医疗行业的应用6.5.3 无线局域网在餐饮行业中的应用6.5.4 上海兰生集团总部无线局域网方案6.5.5 大中型企业厂房和建筑无线组网方案6.5.6 名胜古迹无线网络监控解决方案6.5.7 四川蜀中制药有限公司无线点对点解决方案6.5.8 住宅小区无线宽带接入解决方案第7章无线局域网安全7.1 无线局域网的安全隐患7.1.1 无线网络的安全性为什么低于有线网络7.1.2 黑客通常采取哪些方式入侵无线局域网7.2 无线局域网信息安全技术发展概况7.3 早期的MAC过滤和SSID匹配7.4 IEEE 802.1l的安全技术7.4.1 WEP协议7.4.2 IEEE 802.11的用户认证机制7.5 IEEE 802.1x协议7.6 WP.A(wi—Fi保护访问)7.6.1 WPA的主要功能7.6.2 WPA存在的问题7.7 无线局域网安全标准——IEEE 802.11i7.8 中国无线局域网安全标准WAPI7.9 VPN技术在无线局域网中的应用7.9.1 VPN技术概述7.9.2 IPSec VPN与SSL VPN7.9.3 VPN在无线局域网中的应用特点7.9.4 VPN与IEEE 802.11i的竞争7.9.5 无线局域网中VPN服务器的实现7.10 无线局域网安全策略7.10.1 无线AP的物理位置与信号强度7.10.2 无线AP的安全设置7.10.3 如何防范DoS(拒绝服务)攻击7.10.4 无线局域网安全建议7.10.5 IDS在无线局域网中的应用第8章无线局域网维护与故障解决8.1 无线局域网常见问题分析8.1.1 无线局域网的辐射是否威胁人体健康8.1.2 无线信号会受到哪些干扰8.1.3 无线信号的覆盖范围及穿透能力8.1.4 用户操作对无线局域网性能的影响8.1.5 无线局域网连接失败的原因分析8.1.6 无线局域网的信道划分问题8.1.7 为什么11Mb／s的无线局域网显得比10BASE-T慢8.1.8 如何合理应用无线路由器的DHCP服务8.2 无线局域网故障检查基本方法8.3 无线局域网常见故障分析及解决8.3.1 无线网卡常见故障8.3.2 无线路由器常见故障8.3.3 其他故障8.4 无线路由器升级8.5 无线局域网与BT下载参考文献第1章无线局域网概述.1.1 无线网络的种类1.1.1 无线广域网无线广域网(WWAN): Wireless Wide Area Network 代表移动联通的无线网络,特点传输距离<15km,传输速率大概3Mbps,发展速度更快.WWAN是采用无线网络把物理距离极为分散的局域网（LAN）连接起来的通信方式。

无线局域网构建课程设计

无线局域网构建课程设计

无线局域网构建课程设计一、课程目标知识目标：1. 学生能理解无线局域网的基本概念、原理和组成；2. 学生掌握无线局域网的标准、协议和关键技术；3. 学生了解无线局域网的规划、部署和优化方法。

技能目标：1. 学生能运用所学知识分析实际场景，设计合适的无线局域网方案；2. 学生具备配置无线局域网设备、排除故障的能力；3. 学生能够运用网络管理工具对无线局域网进行监控和优化。

情感态度价值观目标：1. 培养学生主动探究、合作学习的良好习惯；2. 增强学生对网络技术发展的关注，激发创新意识；3. 提高学生对网络安全、道德和法律的认识，树立正确的网络价值观。

本课程针对高中年级学生，结合计算机网络技术课程内容，注重理论与实践相结合。

通过本课程的学习，使学生掌握无线局域网相关知识，提高实际操作能力，同时培养学生的合作精神、创新意识和网络安全意识，为今后的学习和工作打下坚实基础。

二、教学内容1. 无线局域网基础知识：包括无线局域网的概念、分类、应用场景，以及与有线网络的区别。

教材章节：第一章 概述2. 无线局域网技术原理：探讨IEEE 802.11标准、Wi-Fi技术、蓝牙技术等关键技术。

教材章节：第二章 无线局域网技术原理3. 无线局域网设备与协议：介绍无线网卡、无线路由器、接入点等设备，以及TCP/IP、DHCP、DNS等网络协议。

教材章节：第三章 无线局域网设备与协议4. 无线局域网规划与部署：讲解无线局域网的规划、设计、部署和优化流程。

教材章节：第四章 无线局域网规划与部署5. 无线局域网安全与监控：探讨无线网络安全策略、加密技术，以及网络监控和管理方法。

教材章节：第五章 无线局域网安全与监控6. 无线局域网故障排除：分析无线网络常见故障及其排除方法。

教材章节：第六章 无线局域网故障排除7. 实践操作：组织学生进行无线局域网设备的配置、监控和优化实践。

教材章节：实践篇教学内容按照教材章节顺序进行，理论与实践相结合，确保学生掌握无线局域网相关知识，提高实际操作能力。

第5章：无线局域网技术

第5章：无线局域网技术

第5章：无线局域网技术在当今数字化的时代，无线局域网技术已经成为我们日常生活和工作中不可或缺的一部分。

无论是在家里舒适地享受在线娱乐，还是在办公室高效地处理工作事务，无线局域网都为我们提供了便捷的网络连接方式。

无线局域网，简称 WLAN，是利用无线通信技术在一定的局部范围内建立的网络。

与传统的有线局域网相比，它最大的优势在于无需通过繁琐的网线连接，用户可以在覆盖区域内自由移动并保持网络连接。

这使得我们能够更加灵活地使用网络，不再受限于网线的束缚。

要实现无线局域网，有几个关键的技术要素。

首先是无线接入点（AP），它就像是网络的中心枢纽，负责将有线网络的信号转换为无线信号，并发送给周围的设备。

一般来说，家庭中常见的无线路由器就是一个集成了多种功能的无线接入点。

无线局域网所使用的频段也是至关重要的。

目前，常见的频段包括24GHz 和 5GHz。

24GHz 频段的信号传播距离较远，穿透力较强，但由于使用较为广泛，可能会存在较多的干扰。

而 5GHz 频段的信号传输速度更快，干扰相对较少，但传播距离和穿透力相对较弱。

在无线局域网中，数据的传输方式也有多种。

比如，常见的有 WiFi 协议，如 80211a/b/g/n/ac/ax 等。

这些协议不断地更新和发展，每一代都在传输速度、稳定性和覆盖范围等方面有所提升。

当我们使用无线局域网时，安全性是一个不容忽视的问题。

如果没有适当的安全措施，我们的网络可能会被他人非法入侵，导致个人信息泄露、网络攻击等风险。

常见的无线局域网安全措施包括设置密码、启用 WPA 或 WPA2 加密、隐藏无线网络名称（SSID）等。

对于企业和公共场所的无线局域网，还需要考虑到用户的接入控制和流量管理。

例如，通过设置访问权限，只允许授权的用户接入网络；通过流量管理，确保网络资源的合理分配，避免某些用户占用过多的带宽而影响其他人的使用。

此外，无线局域网的覆盖范围和信号强度也是影响用户体验的重要因素。

第5章 无线局域网重点内容 无线局域网概述 无线通信标准概述解析

第5章 无线局域网重点内容 无线局域网概述 无线通信标准概述解析
无线网桥通常用于室外可以用于连接两个或多个独立的网络段这些独立的网络段通常位于不同的建筑内相距几百米到几十千米所以说它可以广泛应用在不同建筑物间的互连
新世纪小型网组建与应用教程

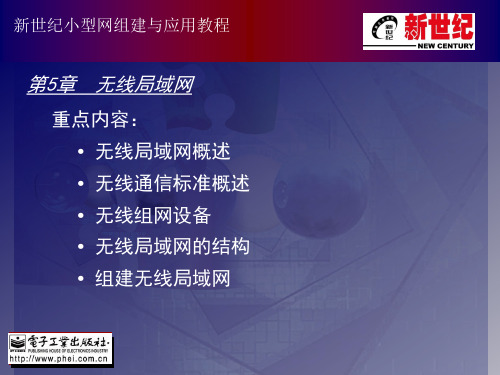

第5章 无线局域网
