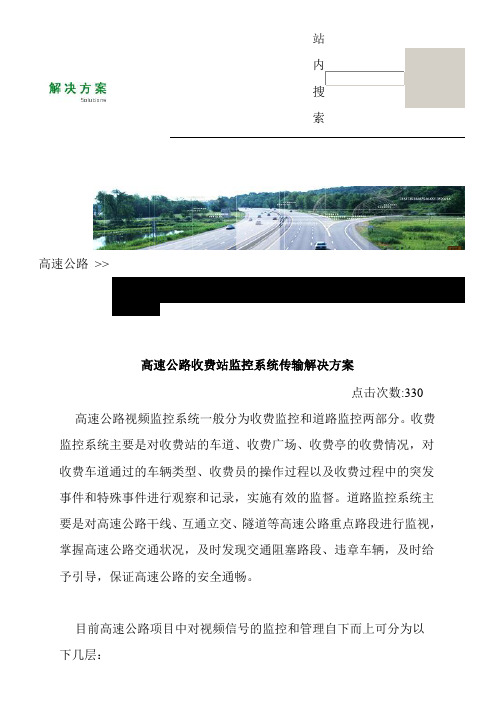

站内搜索高速公路>>高速公路收费站监控系统传输解决方案点击次数:330 高速公路视频监控系统一般分为收费监控和道路监控两部分。

收费监控系统主要是对收费站的车道、收费广场、收费亭的收费情况，对收费车道通过的车辆类型、收费员的操作过程以及收费过程中的突发事件和特殊事件进行观察和记录，实施有效的监督。

道路监控系统主要是对高速公路干线、互通立交、隧道等高速公路重点路段进行监视，掌握高速公路交通状况，及时发现交通阻塞路段、违章车辆，及时给予引导，保证高速公路的安全通畅。

目前高速公路项目中对视频信号的监控和管理自下而上可分为以下几层：1. 收费站各收费站需要对本地的视频信号进行监控。

各收费站所辖的摄像机信号全部引入本地视频监控系统，收费站对本地所有图像进行监控管理。

2. 监控分中心一条高速公路通常设置1个路段监控分中心，对某一路段进行监控和管理。

各收费站图像根据路段监控分中心要求选择几路上传，路段监控分中心对路段中各收费站上传的图像进行统一监控和管理。

3. 监控中心（有些省不设此级，三级结构直接传输到省监控中心）多条高速公路的统一管理通常根据地域划分为若干个片区来进行。

一个片区对某一区域内相临或相连的几条高速公路进行统一的监控和管理。

这几条高速公路的监控分中心根据片区监控中心的要求上传图像，片区监控中心对各路段监控分中心上传的图像进行统一监控和管理。

4. 省中心各省高速公路管理局需要对省内所有的高速公路进行统一监控、管理和调度。

各片区监控中心将自己所辖区域内的视频信号选择上传到省中心，由省中心统一监控和管理。

目前某些高速公路项目中取消了站级监控，各收费站将前端的视频信号采集后不在本地进行监控，而是全部上传至路段监控分中心，或输入矩阵后由矩阵输出部分信号上传至路段中心。

道路监控信号一般都直接接入监控分中心。

省中心、监控中心、监控分中心之间采用联网分级控制，一般省中心的优先级最高。

控制信号采用逐级转发的形式转发到需要控制的设备。

高速公路智能视频监控系统解决方案目录一、前言.3二、高速公路智能视频监控系统.32.1 系统概述32.2 系统构成42.3 系统功能52.3.1 流量监测.52.3.2 烟、火、雾监测.62.3.3 违章(超速、违章左/右转、变线、逆行、停车等)82.3.4 遗洒物体.92.3.5 行人横穿/进入公路.9三、设备介绍.103.1 前端设备103.2 视频分析设备113.3 终端设备12四、服务承诺.14高速公路智能视频监控系统解决方案一、前言高速公路是国家经济发展的命脉,是人民大众工作生活不可缺少的重要组成部分.如何高效、科学的管理高速公路是摆在高速公路管理部门面前的重要议题.传统的高速公路监控系统主要关注在收费站、服务区、隧道/大桥等.完成车辆收费、车牌记录、重点地段监控等基本功能.但随着高速公路基础建设的不断完善,对整个高速公路的总体服务质量也提出了更高的要求.如何即时发现道路上发生的问题,并即时预警和通知车主,带来更高的客户满意度,是高速公路业主面临一个新的焦点问题.沈阳天目科技有限公司是由归国留学人员创办的高科技企业,立足于把世界上最先进的视频分析技术带到中国.基于计算机视觉、人工智能、数字信号处理的视频分析技术使得摄像机具备人脑分析功能,可以实时的对监控画面分析判断并对紧急情况和事件进行处理(显示、报警等).应用到高速公路监控领域,可以自主分析道路情况,实现流量控制、自动记录各种违章行为、烟、火的自动监测、行人穿道路报警等一系列智能功能.可以说, 视频分析技术将彻底改变传统监控系统被动的录像查询功能,向更智能化、更人性化的方向发展.二、高速公路智能视频监控系统2.1 系统概述传统高速公路监控系统完成的基本功能主要包括进出车辆情况登记和重点路段的情况监测.车辆情况登记可以通过设置在卡口的车牌识别摄像机和视频摄像机完成,重点路况的监测则需要职守人员自主控制调度多处分布在不同地点的摄像机完成.其缺点在于:1. 高速公路里程远远超过所安装的摄像机能覆盖的范围,很多路段情况不能够得到及时有效的处理;2. 即使安装大量监控摄像机,由于职守人员的精力、注意力有限,不可能同时对所有摄像机情况进行及时处理;以上两条造成了高速公路的监控系统只能作为事后查证的依据,没有起到及时发现及时处理的工具,更没有在危险到来之前主动预警的功能.高速公路智能视频监控系统解决方案沈阳天目科技有限公司 4天目高速公路智能视频监控系统彻底解决了上述问题.它利用嵌入式系统的计算优势将枯燥的事件监测任务交给嵌入式计算机完成,把职守人员从事件查看者解放出来变成事件处理者,极大程度地提高工作效率.嵌入式计算机(位于视频分析盒内)完成所有视频分析任务,并将公路上随时发生的事件及时准确的报告给职守人员处理.不仅如此,它还具备预警功能,在出现安全隐患第一时间上报处理,避免事故发生.2.2 系统构成天目高速公路智能视频监控系统视频分析系统主要由视频采集设备、视频分析设备和存储及查询设备三部分组成,如下图:图1系统构成其中,视频采集设备为普通型视频摄像机,每两路摄像机通过视频线连接至视频分析盒的视频输入口.视频分析盒完成视频分析计算,将结果通过网线上传至服务器或通过开关量控制声光报警.服务器主要负责数据交互和信息存储的功能.客户端程序主要有两个:规则管理器和报警控制台.规则设定过程如图所示绿线,第一步用户通过规则管理器设置规则(流量监测、违章纪录、烟火监测、非法闯入等),第二部规则经服务器存储后发送到视频分析盒执行.报警过程如图所示红线,当视频分析盒判断有违反任何已设定规则的情况发生时,第一步由分析盒发送报警信息到服务器存储,第二步由服务器将报警信息发给客户提示报警.任何通过以太网或者通过Internet接入本网络的高速公路智能视频监控系统解决方案沈阳天目科技有限公司 5PC 机均可作为客户端,进行设置规则和浏览报警信息等操作.例如,在高速公路控制中心可以方便的进行规则设置、报警查看、信息发布等操作.2.3 系统功能2.3.1 流量监测图2交通流量统计天目高速公路智能视频监控系统能够及时、准确地采集高速公路上车辆流量信息,并且将这些信息传输到智能交通系统的控制平台,一方面进行信息发布,另一方面通过控制处理等手段有效地进行疏导车流,减少拥堵.目前,用于道路交通信息采集的最常用的方式有:地埋式感应线圈、微波、超声波、全球卫星定位(GPS)等.基于视频分析的流量监测系统与其他常用的检测方式相比具有以下优点:(1) 可以提供更直观的交通场景;高速公路智能视频监控系统解决方案沈阳天目科技有限公司 6(2) 检测范围大,可提供的交通参数多;(3) 安装、维护方便,对路面地基无损坏.除此之外,天目高速公路智能视频监控系统将各条车道的流量情况形成记录,通过数据挖掘,对将来可能出现拥塞的时间、地点进行准确预测,提前做好应对准备.另外可以根据车型(小车、客车、货车、超长车辆等)不同进行按类别统计,图3交通流量走势2.3.2 烟、火、雾监测高速公路车流量大、行车速度快,车辆在烟火干扰或者气候恶劣的情况下,极易发生交通事故和交通阻塞,天目高速公路智能视频监控系统可以自动监测自然或人为造成的烟、火以及雾、霾等能见度低的天气现象.提前起到预警作用,防范事故发生.高速公路智能视频监控系统解决方案沈阳天目科技有限公司7图4高速公路雾、霾检测传统的烟感设备需要一定量的烟粒子进入到传感器,才能检测到烟存在,只适用于室内场合.对于空旷而且空气流通大的场合像高速公路,传统的烟感发挥不了作用.天目视频分析采用深林防火的烟火探测方法,可通过视频信号对高速公路进行大面积区域火灾监控,对山火、事故或人为造成的烟火进行实时监测,及时报警.高速公路智能视频监控系统解决方案沈阳天目科技有限公司8图5高速公路烟、火检测2.3.3 违章(超速、违章左/右转、变线、逆行、停车等)高速公路违章驾驶不仅给自己,而且给他人的生命带来极大的安全隐患.现行的高速公路管理方案里面除了在少数位置设置雷达测速外对于其它违章现象都没有很好的解决方法.天目高速公路智能视频监控系统提供包括超速在内的其他违章行车监测共五项:(1) 可以对同一行车方向的多条车道进行实时测速;(2) 对于在规定道路上违章左/右转或挑头车辆进行记录;(3) 非法变线行车监测;(4) 车辆逆行监测报警;(5) 行车道非法停车报警.高速公路智能视频监控系统解决方案沈阳天目科技有限公司9图6非法停车报警2.3.4 遗洒物体在高速公路行车时抛洒物体即不文明,也会给他人的行车安全带来不必要的隐患.天目高速公路智能视频监控系统可以实时的监测人为遗留在公路上的物体.同时对天然造成的公路阻塞例如:落石、断木等及时报警,避免事故发生.图7遗失物品报警2.3.5 行人横穿/进入公路行人无论是横穿还是沿高速公路行走都是非常危险的,公路旁边的护栏往往起不到警示作用.司机在没有思想准备的情况下很难在极短的时间内做出准确的判断,车祸极有可能发生.另外,在护栏不完全的地方出现野生动物的事件也屡见不鲜,如何有效防范这些高速公路智能视频监控系统解决方案沈阳天目科技有限公司10情况的发生是一道难题.天目高速公路智能视频监控系统自动监测闯入高速公路区域物体,通过声光设备发出危险信号一方面警示闯入者危险,另一方面提醒司机减速慢行,提高注意.图8非法闯入报警三、设备介绍3.1 前端设备天目高速公路智能视频监控系统前端视频采集设备为TM-KL-H 型摄像机.TM-KL-H型摄像机采用最新DSP 技术,处理主频达到720MHz,对光线变化、角度变化以及物体遮挡等复杂情况有很强的鲁棒性.可用作公路流量监测、烟火识别、违章记录、遗洒物品和非法闯入等功能,安装简单,可靠性高.图9TM-KL-H 型摄像机TM-KL-H 型的安装方式参见下图.高速公路智能视频监控系统解决方案沈阳天目科技有限公司11图10 TM-KL-H 型安装示意图型号: TM-KL-H001处理器: 德州仪器TMS320DM642TM内存: 32MB SDRAM存储器: 4MB FLASH通讯接口: 以太网接口(RJ-45 接口10/100M 自适应)、RS-485 控制I/O 接口: 拨码开关输入3 位,报警输出2 位电源: 直流12v功率: 最大8.5W成像器: 1/3 SONY Super HAD CCD像素: 542(H)*586(V)水平分辨率: 520 线最低照度: 0.5Lux尺寸: 65(W)x 55(H)x 110(D)mm3.2 视频分析设备TM-FX2-01 型视频分析盒将传统的视频摄像机升级成具有视频分析功能的智能型监控设备.它同时可连接2 路视频信号,实时处理,处理结果通过以太网传回控制中心.解决现高速公路智能视频监控系统解决方案沈阳天目科技有限公司12有高速公路已安装监控设备升级成具备视频分析功能的智能型系统问题.图11 TM-FX2-01 视频分析盒型号: TM-FX2-01外形尺寸: 150mm(深)*220mm(宽)*40mm(高)基本配置: 600MHz DSP,64MB SDRAM,4MB FLASH视频输入接口: BNC(电平:1.0Vp-p,阻抗:75Ω),支持PAL、NTSC 制视频帧率: PAL:1--25 帧/秒,NTSC:1--30 帧/秒视频分辨率: QCIF、CIF、D1(4CIF)视频输入路数: 2 路通讯接口: 以太网接口(RJ-45 接口10/100M 自适应)、RS-485 控制I/O 接口: 报警输入2,报警输出4电源: DC 5V,最大功耗10W工作温度: -10 ℃~+55 ℃设备功能:O 每个视频分析盒可对2 路输入视频实时视频分析处理;O 有独立报警功能,对视频丢失,图像模糊、蓄意遮挡等及时报警;O 视频分析功能包括:公路流量监测、烟火识别、违章记录、遗洒物品和非法闯入等; O 支持外挂LCD 显示屏实时显示车辆流量或报警信息;O 可接声光报警信号起到警示作用.3.3 终端设备高速公路智能视频监控系统解决方案沈阳天目科技有限公司13图12 TM-VCS001 中央服务器型号: TM-VCS002外形尺寸:452mm(深)*482mm(宽)*177mm(高)基本配置:Intel 奔腾 4 2.8G、1G 内存、320G 硬盘、10/100M 网口操作系统:Windows XP、Windows Server 2003(推荐安装)软件系统:.NET Framework 2.0、SQL Server 2005、IIS(推荐安装)适用场合:1,机房要求能够实施网线布线工程;2,提供一根网线接入局域网以便远端用户通过规则管理器设置规则和通过报警控制台接收和查询报警;3,机房需提供放置服务器设备的场所(可与其他设备共用机柜或控制台).设备功能:O 运行服务器端程序,负责与前端摄像机进行通讯和数据交互;O 存储用户定义规则与前端发回的报警图片和文字等信息;O 支持多用户访问,设置规则与查询报警等操作;O 用户管理、摄像机管理、区域管理、权限管理等系统维护工作.高速公路智能视频监控系统解决方案沈阳天目科技有限公司14四、服务承诺1、我方对所供器材提供一年质保,在质保期内设备若非人为损坏由供货方无条件更换;2、及时向需方提供按合同规定的全部技术资料和图纸.有义务在必要时邀请需方参与供方的技术设计审查;3、按需方要求的时间到现场进行技术服务,指导需方按供方的技术资料和图纸要求进行安装、调试与整套试运及试生产;4、对于需方选购的与合同设备有关的配套设备,供方应主动提供满足设备接口要求的技术条件和资料;5、加强售前、售中、售后服务,把"承诺服务"、"超前服务"、"全过程服务"、"终身服务"贯彻在产品制造、安装、调试、修理的全过程;6、接到需方反映的质量问题信息后,在4小时之内做出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止;7、产品在质保期内如需方原因损坏器材酌情收取成本费;质保期外,我方随时满足需方备品备件的要求只收取设备零件的成本费,并负责终身维护;8、对所售产品的运行情况每月进行一次巡检,及时解决产品在运行过程中存在的问题;。

【关键字】系统高速公路智能视频监控系统解决方案目录一、前言.3二、高速公路智能视频监控系统.32.1 系统概述32.2 系统构成42.3 系统功能5流量监测.5烟、火、雾监测.6违章(超速、违章左/右转、变线、逆行、停车等)8遗洒物体.9行人横穿/进入公路.9三、设备介绍.103.1 前端设备103.2 视频分析设备113.3 终端设备12四、服务承诺.14高速公路智能视频监控系统解决方案一、前言高速公路是国家经济发展的命脉,是人民大众工作生活不可缺少的重要组成部分.如何高效、科学的管理高速公路是摆在高速公路管理部门面前的重要议题.保守的高速公路监控系统主要关注在收费站、服务区、隧道/大桥等.完成车辆收费、车牌记录、重点地段监控等基本功能.但随着高速公路基础建设的不断完善,对整个高速公路的总体服务质量也提出了更高的要求.如何即时发现道路上发生的问题,并即时预警和通知车主,带来更高的客户满意度,是高速公路业主面临一个新的焦点问题.沈阳天目科技有限公司是由归国留学人员创办的高科技企业,立足于把世界上最先进的视频分析技术带到中国.基于计算机视觉、人工智能、数字信号处理的视频分析技术使得摄像机具备人脑分析功能,可以实时的对监控画面分析判断并对紧急情况和事件进行处理(显示、报警等).应用到高速公路监控领域,可以自主分析道路情况,实现流量控制、自动记录各种违章行为、烟、火的自动监测、行人穿道路报警等一系列智能功能.可以说, 视频分析技术将彻底改变保守监控系统被动的录像查询功能,向更智能化、更人性化的方向发展.二、高速公路智能视频监控系统2.1 系统概述保守高速公路监控系统完成的基本功能主要包括进出车辆情况登记和重点路段的情况监测.车辆情况登记可以通过设置在卡口的车牌识别摄像机和视频摄像机完成,重点路况的监测则需要职守人员自主控制调度多处分布在不同地点的摄像机完成.其缺点在于:1. 高速公路里程远远超过所安装的摄像机能覆盖的范围,很多路段情况不能够得到及时有效的处理;2. 即使安装大量监控摄像机,由于职守人员的精力、注意力有限,不可能同时对所有摄像机情况进行及时处理;以上两条造成了高速公路的监控系统只能作为事后查证的依据,没有起到及时发现及时处理的工具,更没有在危险到来之前主动预警的功能.高速公路智能视频监控系统解决方案沈阳天目科技有限公司 4天目高速公路智能视频监控系统彻底解决了上述问题.它利用嵌入式系统的计算优势将枯燥的事件监测任务交给嵌入式计算机完成,把职守人员从事件查看者解放出来变成事件处理者,极大程度地提高工作效率.嵌入式计算机(位于视频分析盒内)完成所有视频分析任务,并将公路上随时发生的事件及时准确的报告给职守人员处理.不仅如此,它还具备预警功能,在出现安全隐患第一时间上报处理,避免事故发生.2.2 系统构成天目高速公路智能视频监控系统视频分析系统主要由视频采集设备、视频分析设备和存储及查询设备三部分组成,如下图:图1系统构成其中,视频采集设备为普通型视频摄像机,每两路摄像机通过视频线连接至视频分析盒的视频输入口.视频分析盒完成视频分析计算,将结果通过网线上传至服务器或通过开关量控制声光报警.服务器主要负责数据交互和信息存储的功能.客户端程序主要有两个:规则管理器和报警控制台.规则设定过程如图所示绿线,第一步用户通过规则管理器设置规则(流量监测、违章纪录、烟火监测、非法闯入等),第二部规则经服务器存储后发送到视频分析盒执行.报警过程如图所示红线,当视频分析盒判断有违反任何已设定规则的情况发生时,第一步由分析盒发送报警信息到服务器存储,第二步由服务器将报警信息发给客户提示报警.任何通过以太网或者通过Internet接入本网络的高速公路智能视频监控系统解决方案沈阳天目科技有限公司 5PC 机均可作为客户端,进行设置规则和浏览报警信息等操作.例如,在高速公路控制中心可以方便的进行规则设置、报警查看、信息发布等操作.2.3 系统功能2.3.1 流量监测图2交通流量统计天目高速公路智能视频监控系统能够及时、准确地采集高速公路上车辆流量信息,并且将这些信息传输到智能交通系统的控制平台,一方面进行信息发布,另一方面通过控制处理等手段有效地进行疏导车流,减少拥堵.目前,用于道路交通信息采集的最常用的方式有:地埋式感应线圈、微波、超声波、全球卫星定位(GPS)等.基于视频分析的流量监测系统与其他常用的检测方式相比具有以下优点:(1) 可以提供更直观的交通场景;高速公路智能视频监控系统解决方案沈阳天目科技有限公司 6(2) 检测范围大,可提供的交通参数多;(3) 安装、维护方便,对路面地基无损坏.除此之外,天目高速公路智能视频监控系统将各条车道的流量情况形成记录,通过数据挖掘,对将来可能出现拥塞的时间、地点进行准确预测,提前做好应对准备.另外可以根据车型(小车、客车、货车、超长车辆等)不同进行按类别统计,图3交通流量走势2.3.2 烟、火、雾监测高速公路车流量大、行车速度快,车辆在烟火干扰或者气候恶劣的情况下,极易发生交通事故和交通阻塞,天目高速公路智能视频监控系统可以自动监测自然或人为造成的烟、火以及雾、霾等能见度低的天气现象.提前起到预警作用,防范事故发生.高速公路智能视频监控系统解决方案沈阳天目科技有限公司7图4高速公路雾、霾检测传统的烟感设备需要一定量的烟粒子进入到传感器,才能检测到烟存在,只适用于室内场合.对于空旷而且空气流通大的场合像高速公路,传统的烟感发挥不了作用.天目视频分析采用深林防火的烟火探测方法,可通过视频信号对高速公路进行大面积区域火灾监控,对山火、事故或人为造成的烟火进行实时监测,及时报警.高速公路智能视频监控系统解决方案沈阳天目科技有限公司8图5高速公路烟、火检测2.3.3 违章(超速、违章左/右转、变线、逆行、停车等)高速公路违章驾驶不仅给自己,而且给他人的生命带来极大的安全隐患.现行的高速公路管理方案里面除了在少数位置设置雷达测速外对于其它违章现象都没有很好的解决方法.天目高速公路智能视频监控系统提供包括超速在内的其他违章行车监测共五项:(1) 可以对同一行车方向的多条车道进行实时测速;(2) 对于在规定道路上违章左/右转或挑头车辆进行记录;(3) 非法变线行车监测;(4) 车辆逆行监测报警;(5) 行车道非法停车报警.高速公路智能视频监控系统解决方案沈阳天目科技有限公司9图6非法停车报警2.3.4 遗洒物体在高速公路行车时抛洒物体即不文明,也会给他人的行车安全带来不必要的隐患.天目高速公路智能视频监控系统可以实时的监测人为遗留在公路上的物体.同时对天然造成的公路阻塞例如:落石、断木等及时报警,避免事故发生.图7遗失物品报警2.3.5 行人横穿/进入公路行人无论是横穿还是沿高速公路行走都是非常危险的,公路旁边的护栏往往起不到警示作用.司机在没有思想准备的情况下很难在极短的时间内做出准确的判断,车祸极有可能发生.另外,在护栏不完全的地方出现野生动物的事件也屡见不鲜,如何有效防范这些高速公路智能视频监控系统解决方案沈阳天目科技有限公司10情况的发生是一道难题.天目高速公路智能视频监控系统自动监测闯入高速公路区域物体,通过声光设备发出危险信号一方面警示闯入者危险,另一方面提醒司机减速慢行,提高注意.图8非法闯入报警三、设备介绍3.1 前端设备天目高速公路智能视频监控系统前端视频采集设备为TM-KL-H 型摄像机.TM-KL-H型摄像机采用最新DSP 技术,处理主频达到720MHz,对光线变化、角度变化以及物体遮挡等复杂情况有很强的鲁棒性.可用作公路流量监测、烟火识别、违章记录、遗洒物品和非法闯入等功能,安装简单,可靠性高.图9TM-KL-H 型摄像机TM-KL-H 型的安装方式参见下图.高速公路智能视频监控系统解决方案沈阳天目科技有限公司11图10 TM-KL-H 型安装示意图型号: TM-KL-H001处理器: 德州仪器TMS320DM642TM内存: 32MB SDRAM存储器: 4MB FLASH通讯接口: 以太网接口(RJ-45 接口10/100M 自适应)、RS-485 控制I/O 接口: 拨码开关输入3 位,报警输出2 位电源: 直流12v功率: 最大8.5W成像器: 1/3 SONY Super HAD CCD像素: 542(H)*586(V)水平分辨率: 520 线最低照度: 0.5Lux尺寸: 65(W)x 55(H)x 110(D)mm3.2 视频分析设备TM-FX2-01 型视频分析盒将传统的视频摄像机升级成具有视频分析功能的智能型监控设备.它同时可连接2 路视频信号,实时处理,处理结果通过以太网传回控制中心.解决现高速公路智能视频监控系统解决方案沈阳天目科技有限公司12有高速公路已安装监控设备升级成具备视频分析功能的智能型系统问题.图11 TM-FX2-01 视频分析盒型号: TM-FX2-01外形尺寸: 150mm(深)*220mm(宽)*40mm(高)基本配置: 600MHz DSP,64MB SDRAM,4MB FLASH视频输入接口: BNC(电平:1.0Vp-p,阻抗:75Ω),支持PAL、NTSC 制视频帧率: PAL:1--25 帧/秒,NTSC:1--30 帧/秒视频分辨率: QCIF、CIF、D1(4CIF)视频输入路数: 2 路通讯接口: 以太网接口(RJ-45 接口10/100M 自适应)、RS-485 控制I/O 接口: 报警输入2,报警输出4电源: DC 5V,最大功耗10W工作温度: -10 ℃~+55 ℃设备功能:O 每个视频分析盒可对2 路输入视频实时视频分析处理;O 有独立报警功能,对视频丢失,图像模糊、蓄意遮挡等及时报警;O 视频分析功能包括:公路流量监测、烟火识别、违章记录、遗洒物品和非法闯入等; O 支持外挂LCD 显示屏实时显示车辆流量或报警信息;O 可接声光报警信号起到警示作用.3.3 终端设备高速公路智能视频监控系统解决方案沈阳天目科技有限公司13图12 TM-VCS001 中央服务器型号: TM-VCS002外形尺寸:452mm(深)*482mm(宽)*177mm(高)基本配置:Intel 奔腾 4 2.8G、1G 内存、320G 硬盘、10/100M 网口操作系统:Windows XP、Windows Server 2003(推荐安装)软件系统:.NET Framework 2.0、SQL Server 2005、IIS(推荐安装)适用场合:1,机房要求能够实施网线布线工程;2,提供一根网线接入局域网以便远端用户通过规则管理器设置规则和通过报警控制台接收和查询报警;3,机房需提供放置服务器设备的场所(可与其他设备共用机柜或控制台).设备功能:O 运行服务器端程序,负责与前端摄像机进行通讯和数据交互;O 存储用户定义规则与前端发回的报警图片和文字等信息;O 支持多用户访问,设置规则与查询报警等操作;O 用户管理、摄像机管理、区域管理、权限管理等系统维护工作.高速公路智能视频监控系统解决方案沈阳天目科技有限公司14四、服务承诺1、我方对所供器材提供一年质保,在质保期内设备若非人为损坏由供货方无条件更换;2、及时向需方提供按合同规定的全部技术资料和图纸.有义务在必要时邀请需方参与供方的技术设计审查;3、按需方要求的时间到现场进行技术服务,指导需方按供方的技术资料和图纸要求进行安装、调试与整套试运及试生产;4、对于需方选购的与合同设备有关的配套设备,供方应主动提供满足设备接口要求的技术条件和资料;5、加强售前、售中、售后服务,把"承诺服务"、"超前服务"、"全过程服务"、"终身服务"贯彻在产品制造、安装、调试、修理的全过程;6、接到需方反映的质量问题信息后,在4小时之内做出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止;7、产品在质保期内如需方原因损坏器材酌情收取成本费;质保期外,我方随时满足需方备品备件的要求只收取设备零件的成本费,并负责终身维护;8、对所售产品的运行情况每月进行一次巡检,及时解决产品在运行过程中存在的问题;此文档是由网络收集并进行重新排版整理.word可编辑版本！。

高速公路监控解决方案一、高速公路监控系统的分类高速公路监控系统结构一般可分为三级，从下往上包括：一）、收费站管理所：高速公路路段包括若干个收费站，把收费亭以及相关道路摄像机上传至收费站管理所监控；二）、高速公路路段监控分中心：负责高速公路该路段的收费及道路监控，把各收费站管理所选择部分图像上传至监控分中心；三）、省监控中心、省高速公路管理局需要对省内所有的高速公路进行统一管理，各高速公路监控分中心将视频信号选择上传到省监控中心，由省监控中心统一监控。

从功能来分，高速公路监控系统一般分为收费监控系统和公路交通状况监控系统两部分。

收费监控主要是根据收费车道通过的车辆类型对收费员的收费过程中进行有效的监督和记录。

公路交通状况监控主要是监视互通立交、隧道等重点路段，及时掌握交通状况；另外监视高速公路主干线违章车辆，并记录图像依据留待交管部门处理。

监控系统以科技减低交通管理部门工作强度，保证高速公路的安全通畅。

二、高速公路监控系统的具体实施方案本方案从视频传输和视频监控两部分来阐述目前高速公路的监控系统。

在光纤资源充足的情况下，首选使用‘点对点’非压缩视频光端机传输，具有图像质量高、实时性好、成本较低等优点。

对于光纤资源紧张的部分，可以考虑高速公路一般已经建立SDH网络，把图像信号压缩后通过网络平台传输。

前端摄像机与收费站管理所，以及收费站管理所至高速公路监控分中心采用光端机传输图像方式。

原因是沿路的光纤资源充足，并且对干道交通状况视频要求图像质量高和实时性好，尤其是违章车辆的图像抓拍更是如此，如果压缩图像通过网络传输很难达到要求。

收费亭摄像机与收费站管理所距离比较近，可以使用同轴电缆或者infinova的多模光端机N3630、N3644、N3658等传输。

N3630一路视频＋一路反向数据，用于对广场快球图像传输与控制；N3644与N3658可以用于对车道和收费亭视频、声音同步监控。

对远距离的立交、高速干道图像使用N3830单模光端机，最大传输距离达120Km。

汇报人：日期:CATALOGUE目录•系统概述•监控功能实现•系统集成与数据分析•系统优势与展望系统概述0102它通过对服务区、公路等区域进行实时监测，提升高速公路的安全性和通行效率，降低交通事故的发生率。

高速服务区公路监控系统是一款集成了视频监控、交通流量检测、应急管理等功能的综合性系统。

安全监控交通疏导应急管理数据分析01020304确保高速公路服务区的安全，减少偷盗、破坏等行为。

通过实时监测交通流量，有效疏导车辆，减少交通拥堵。

在突发事件发生时，能够快速响应，提高应急处理能力。

对监测数据进行统计分析，为高速公路管理提供决策支持。

感知层：包括摄像头、交通流量传感器等设备，用于实时数据采集。

传输层：利用高速网络，将感知层的数据传输至处理层。

处理层：对传输过来的数据进行处理分析，包括图像识别、交通流量统计等。

应用层：将处理后的数据呈现给用户，包括实时监控画面、交通流量报表等。

存储层：用于存储历史数据，以便后续查询和分析。

通过以上架构，高速服务区公路监控系统能够实现对高速公路服务区的全方位监测和管理，提升公路运营的安全性和效率。

监控功能实现多角度监控为确保全方位监控，摄像机应部署在多个角度，包括入口、出口、交汇处、停车区等，确保无死角监控。

视频捕捉与传输通过在服务区公路关键位置部署高清摄像机，实时捕捉公路上的视频画面，并通过稳定可靠的网络传输技术，将视频数据实时传输至监控中心。

视频存储与回放对传输至监控中心的视频数据进行存储，以便后续回放和查证。

实时视频监控通过地感线圈、微波检测器等交通流量检测设备，实时收集服务区公路的交通流量数据，并进行实时分析。

数据采集与分析当交通流量超过一定阈值时，系统应自动发出拥堵预警，提醒管理人员及时采取疏导措施。

拥堵预警将收集到的交通流量数据进行可视化展示，直观呈现服务区公路的交通状况。

流量数据可视化交通流量监测报警与通知一旦发现异常事件，系统应立即触发报警机制，通知相关人员进行处理，同时通过可变情报板等设备向公众发布安全提示。

高速公路监控系统方案一、引言二、系统概述（一）系统目标高速公路监控系统的主要目标是实时监测高速公路的交通状况、路况信息、车辆行驶情况等，及时发现异常事件，如交通事故、拥堵、恶劣天气等，并采取相应的措施，保障道路的安全畅通，提高交通运输效率。

（二）系统功能1、交通流量监测通过安装在道路上的车辆检测器，实时采集车辆的数量、速度、车型等信息，为交通管理部门提供准确的交通流量数据，以便进行交通规划和调控。

2、路况监测利用视频监控设备、气象传感器等，对道路的路面状况、能见度、温度、湿度等进行监测，及时发现道路损坏、积水、结冰等情况，为道路维护和交通安全提供保障。

3、事件监测与报警通过视频分析技术、传感器等手段，自动检测交通事故、车辆故障、违法停车、逆行等异常事件，并及时发出报警信号，通知相关部门进行处理。

4、信息发布将监测到的交通信息通过可变情报板、广播、互联网等渠道向驾驶员发布，引导车辆合理行驶，缓解交通拥堵。

三、系统组成（一）前端采集设备1、摄像机在高速公路沿线、收费站、服务区等重要位置安装高清摄像机，实现对道路的实时视频监控。

摄像机应具备日夜转换、自动聚焦、远程控制等功能。

2、车辆检测器采用环形线圈检测器、微波检测器、视频检测器等设备，检测车辆的通过时间、速度、车型等信息。

3、气象传感器安装温度传感器、湿度传感器、风速传感器、能见度传感器等，实时监测道路的气象状况。

（二）传输网络1、有线传输利用高速公路沿线的通信光缆，构建专用的传输网络，将前端采集设备的数据传输至监控中心。

2、无线传输对于一些偏远地区或临时监测点，可以采用无线通信技术，如4G/5G 网络、卫星通信等，实现数据的传输。

（三）监控中心1、服务器安装数据库服务器、应用服务器等，负责存储和处理采集到的数据。

2、监控终端配备大屏幕显示系统、操作控制台等设备，供监控人员实时查看道路状况、处理报警事件、发布信息等。

3、存储设备采用磁盘阵列等存储设备，对视频数据、交通数据等进行长期保存，以便后续查询和分析。

高速公路高清视频监控系统解决方案（此文档为word格式,下载后您可任意修改编辑！）目录第一章工程概述及需求分析 (1)一、工程概述 (1)二、需求分析 (1)第二章设计原则与依据 (5)一、设计原则 (5)二、设计依据 (7)第三章系统平台设计 (8)一、组网方案 (8)二、系统设计 (11)第四章系统工程设计 (26)一、前端部署设计 (26)二、监控中心设计 (31)三、存储设计 (34)四、传输设计 (35)第五章系统配置清单 (36)第六章主要产品参数 (40)一、标清网络红外枪机（HH9801B-42S52SD） (40)二、标清网络红外半球（HH9802C-42S52SD） (43)三、高清网络红外枪机（HH9801N-MPC-TD-LX） (46)四、高清红外网络球机（HH9803H-MP-IR） (49)五、NVR存储器（NVR-HH6000-16） (54)六、IP-SAN存储器（HH-IPS-T1-16） (56)第七章施工组织计划 (59)一、监控系统工程综述 (59)二、施工组织目标 (59)三、施工准备 (60)四、施工工艺及方法 (63)五、系统调试及试运行 (66)六、质量控制及保证措施 (68)七、确保文明施工的技术措施 (70)第八章售后服务承诺 (72)一、技术支持与服务原则 (72)二、技术支持与服务内容 (72)第一章工程概述及需求分析一、工程概述某某高速公路某某段在某某省2020年高速公路网布局规划“五纵、六横、七条线”中是某某省最主要的南北交通干线，是某某省中南部地区联系首都北京，进而沟通东北、华北和华中地区的重要高速通道，在国家及某某省路网中具有十分显要的地位，是全国最繁忙的交通通道之一。
