海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。
他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。
图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。
若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。
(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。
空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。
当机器正常工作时，复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。
应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==海尔中央空调说明书篇一：室内机型号 - 海尔中央空调海尔双变多联四面出风嵌入式空调注：以上参数仅供参考，实际以机器铭牌为准！海尔双变多联四面出风嵌入式空调注：以上参数仅供参考，实际以机器铭牌为准！本技术参数版权所有：中央空调在线 / 本站网络技术支持：虎酋网络http://篇二：海尔中央空调线控器征明海尔中央空调线控器火热征名，期待你的参与！曾经的我们，为了给用户全面的功能体验，全面的按钮设计就是产品的核心，产品型号就是线控器的名称,产品外观如下图；现在的我们，选择给用户最佳的使用体验，设计一款能读懂用户心的控制器，它能自学习你的使用习惯，它有老人、儿童的模式，它还有颠覆的操作界面……产品外观如下图。
它是中央空调控制器，它是互联网的产品；这就是它的外观，我们正为它火热征名，期待你来参与产品命名投票！A. 小黑氪（赋予产品人性化色彩，聪明、懂你）B. 小极氪（赋予产品人性化色彩，并且很萌，易记忆）C. 睿智（聪颖明智，表意积极向上，体现产品本身智能特性）D. 陪伴星（犹如月亮之于地球，时刻相伴，成为你生活中不可或缺的一部分）E. 智控伙伴/精灵（科技与人性的完美结合，更懂你的产品）F. 空气伙伴（易于产生产品功能联想，亲切友好）G. 其他1.请选出你觉得最符合我们产品形象的名字！2.如果你觉得都配不上我们的控制器形象，给出您的建议吧！篇三：海尔中央空调使用寿命价值不菲的家用中央空调到底值不值？鉴于中央空调拥有工作舒适、与装修相交融、漂亮大方等一些传统空调不具备的优势，不少人都期待夏日能够运用中央空调。
但中央空调造价不菲，这使得咱们在采购中央空调的时候分外慎重，常常会情不自禁的关心中央空调到底能用几年，这关系到咱们的购买回报率，那么中央空调能用多久呢，专家介绍：合理使用，各品牌家用中央空调的使用寿命都在15-20年，是传统柜、挂式空调的两倍，海尔中央空调使用寿命最低长达20年以上，高于同类产品其他品牌。

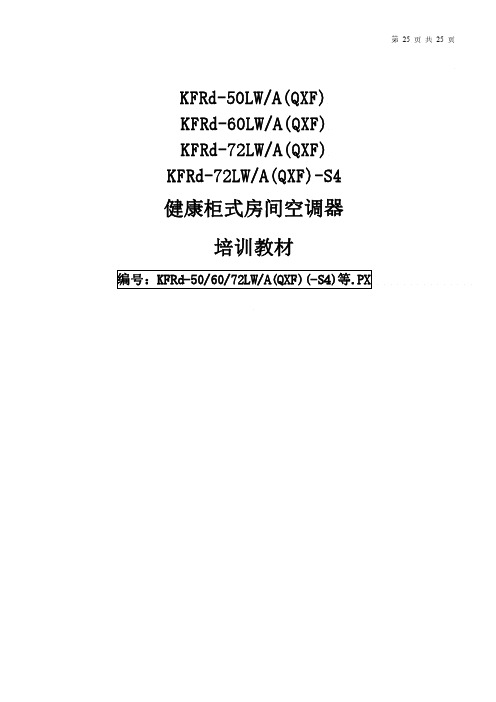

KFRd-50LW/A(QXF)KFRd-60LW/A(QXF)KFRd-72LW/A(QXF)KFRd-72LW/A(QXF)-S4健康柜式房间空调器培训教材编号：KFRd-50/60/72LW/A(QXF)(-S4)等.PX1、预防措施1.1、安全措施只能由全面掌握制冷循环系统技术及安全检验规程技术合格的维修技术人员按照有关手册上的规范进行维修操作。
