3-1第一章静电场

（高二）物理教科版选修3—1第1章 静电场含答案教科版选修3—1第一章 静电场1、(双选)如图所示，A 、B 是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A 带正电，B 不带电，则以下说法中正确的是 ( )A ．导体B 将带负电B ．导体B 左端出现负电荷，右端出现正电荷，并且电荷量大小相等C ．若A 不动，将B 沿图中虚线分开，则两边的电荷量大小可能不等D ．只要A 与B 不接触，B 的总电荷量总是为零2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －23、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQ4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 V*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．（高二）物理教科版选修3—1第1章静电场含答案教科版选修3—1第一章静电场1、(双选)如图所示，A、B是被绝缘支架分别架起的两金属球，并相隔一定距离，其中A带正电，B不带电，则以下说法中正确的是()A．导体B将带负电B．导体B左端出现负电荷，右端出现正电荷，并且电荷量大小相等C．若A不动，将B沿图中虚线分开，则两边的电荷量大小可能不等D．只要A与B不接触，B的总电荷量总是为零BD[由于静电感应，导体B左端带负电，右端带正电，导体总电荷量为零，故A错误，D正确．B的左端感应出负电荷，右端出现正电荷，电荷量的大小相等，故B正确．若A不动，将B沿图中虚线分开，则两边的电荷量大小相等，与划分的位置无关，故C 错误．]2、由库仑定律可知，真空中两个静止的点电荷，带电量分别为q 1和q 2，其间距为r 时，它们之间相互作用力的大小为F ＝k q 1q 2r 2，式中k 为静电力常量．若用国际单位制的基本单位表示，k 的单位应为( )A ．kg·A 2·m 3B ．kg·A －2·m 3·s －4C ．kg·m 2·C －2D ．N·m 2·A －2B [由公式F ＝k q 1q 2r 2得，k ＝Fr 2q 1q 2，故k 的单位为N·m 2C 2，又由公式q ＝It 得1 C ＝1 A·s ，由F ＝ma 可知1 N ＝1 kg·m·s －2，故1N·m 2C 2＝1 kg·A －2·m 3·s －4，选项B正确．]3、(双选)如图所示，金属板带电量为＋Q ，质量为m 的金属小球带电量为＋q ，当小球静止后，悬挂小球的绝缘细线与竖直方向间的夹角为α，小球与金属板中心O 恰好在同一条水平线上，且距离为L.下列说法正确的是( )A ．＋Q 在小球处产生的场强为E 1＝kQ L 2B ．＋Q 在小球处产生的场强为E 1＝mgtan αqC ．＋q 在O 点产生的场强为E 2＝kq L 2D ．＋q 在O 点产生的场强为E 2＝mgtan αQBC [金属板不能看作点电荷，在小球处产生的场强不能用E ＝kQ r 2计算，故A错误；根据小球处于平衡得小球受电场力F ＝mgtan α，由E ＝F q 得：E 1＝mgtan αq ，B 正确；小球可看作点电荷，在O 点产生的场强E 2＝kq L 2，C 正确；根据牛顿第三定律知金属板受到小球的电场力大小为F ＝mgtan α，但金属板不能看作试探电荷，故不能用E ＝F Q 求场强，D 错误．]4、(多选)如图所示，一带正电的点电荷固定于O点，两虚线圆均以O为圆心，两实线分别为带电粒子M和N先后在电场中运动的轨迹，a、b、c、d、e为轨迹和虚线圆的交点．不计重力．下列说法正确的是()A．M带负电荷，N带正电荷B．M在b点的动能小于它在a点的动能C．N在d点的电势能等于它在e点的电势能D．N在从c点运动到d点的过程中克服电场力做功ABC[由图中带电粒子M和N先后在电场中运动的轨迹可知，粒子M受到引力作用所以带负电，粒子N受到斥力作用所以带正电，选项A正确；由于a点比b点更靠近带正电的点电荷，所以粒子M由a点运动到b点的过程中粒子要克服电场力做功，动能减小，选项B正确；d点和e点在同一个等势面上，所以N在d点的电势能等于它在e点的电势能，选项C正确；粒子N带正电，从c点运动到d点的过程中电场力做正功，选项D错误．]5、(双选)如图所示，电量和质量都相同的带正电粒子以不同的初速度通过A、B两板间的加速电场后飞出，不计重力的作用，则()A．它们通过加速电场所需的时间相等B．它们通过加速电场过程中动能的增量相等C．它们通过加速电场过程中速度的增量相等D．它们通过加速电场过程中电势能的减少量相等BD[由动能定理知qU＝ΔE k，因两粒子电荷量相同，故ΔE k相同，B项正确．由牛顿第二定律得a＝Uqmd，由v-t图像知位移相同，初速度大的用的时间短，A项错误；Δv＝aΔt，时间不相等，故速度增量不相等，C项错误；电场力做功都是qU，故电势能减少量相等，D项正确．]6、(多选)如图所示，一平行板电容器与电源E和电流表相连接，接通开关S，电源即给电容器充电，下列说法中正确的是()A．保持S接通，使两极板的面积错开一些(仍平行)，则两极板间的电场强度减小B．保持S接通，减小两极板间的距离，则电流表中有从左到右的电流流过C．断开S，增大两极板间的距离，则两极板间的电压增大D．断开S，在两极板间插入一块电介质板，则两极板间的电势差减小BCD[先明确物理量C、Q、U、E中保持不变的量，再依据物理公式来讨论．保持开关S接通，电容器上电压U保持不变，正对面积S减小时，由E＝Ud可知U和d都不变，则场强E不变，A错误．减小距离d时，由C∝1d可知电容C增大，因为开关S接通U不变，由Q＝CU得电荷量Q将增大，故电容器充电，电路中有充电电流，B正确．断开开关S后，电容器的电荷量Q保持不变，当d增大时电容C减小，由C＝QU可得电压U将增大，C正确．插入电介质，εr增大，电容C增大，因为断开S后Q不变，由C＝QU知电压U将减小，D正确．]*7、两个半径为r的相同金属球带上异种电荷，已知q1＝3q2，两球心相距10r，其相互作用力大小为F1，现将两球接触后分开，再放回原处，这时两球间的相互作用力大小为F2，则()A．F2＝F1B．F2＝F1 3C．F2＞F13D．F2＜F13D [根据题意，两球接触后分开，每个球的带电荷量应是q2.由于同种电荷相互排斥，异种电荷相互吸引，当两球带异种电荷时，由于电荷间的吸引，电荷在金属球表面不再均匀分布，两球表面所带电荷的“等效中心”位置之间的距离必定小于10r，如图甲所示．甲应用库仑定律，则F1＞k q1q210r2＝k3q22100r2.同理，当两球带同种电荷时，两球表面所带电荷的“等效中心”位置之间的距离必定大于10r，如图乙所示．乙则F2<kq2210r2＝kq22100r2.因此F2必小于13F1，故应选D.]*8、(双选)如图甲所示为某一点电荷Q产生的电场中的一条电场线，A、B为电场线上的两点，一电子以某一速度沿电场线由A运动到B的过程中，其速度—时间图像如图乙所示，则下列叙述正确的是()A．电场线方向由A指向BB．场强大小E A>E BC．Q在A的左侧且为负电荷D．Q可能为负电荷，也可能为正电荷BC[由于A到B的过程中速度增加，根据动能定理可知，电场力对负电荷做正功，所以电场线的方向由B指向A，A错误；由图乙可知，电荷做加速度减小的加速运动，所以由A运动到B的过程中，由牛顿第二定律可知，电场力在减小，由F＝Eq知，E在减小，所以E A>E B，B正确；由以上分析知Q在A的左侧且为负电荷，C正确，D错误．]*9、(双选)如图所示，在光滑的绝缘水平面上，把两个等量正电荷固定在正方形abcd的a、c两点，一质量为m带负电的光滑小球从b点由静止释放，下列说法正确的是()A．小球运动到d位置时速度不可能为零B．小球从b位置运动到d位置的过程中，加速度最大时速度一定最大C．小球从b位置运动到d位置的过程中，其电势能先减小后增大D．小球从b位置运动到d位置的过程中，电势能与动能之和始终保持不变CD[由b到bd连线的中点O的过程中，电场力做正功，电势能减小，由O到d电场力做负功，电势能增加，因此到达d点的速度等于b点的速度，故A错误．由等量正电荷连线的中垂线上电场分布可知：ac的连线与中垂线的交点处场强为0，电场线的方向指向两边，由于负电荷受到的电场力跟电场线的方向相反，所以负电荷受到的电场力始终指向ac的连线与中垂线的交点．但中垂线上场强的大小：从中点到两侧场强先增大再减小，所以小球所受的电场力从中点到两侧先增大再减小，加速度最大的点不在O点，速度最大的点在O 点，故B错误．由等量正电荷的电场分布可知，在两电荷连线的中垂线上O点的电势最高，沿电场线电势越来越低，所以从b到d，电势是先增大后减小，负电荷的电势能先减小后增大，故C正确．由于只有电场力做功，所以只有电势能与动能的相互转化，电势能和动能之和不变，故D正确．故选C、D.]*10、如图所示，以O点为圆心，以R＝0.20 m为半径的圆与坐标轴交点分别为a、b、c、d，该圆所在平面内有一匀强电场，场强方向与x轴正方向成θ＝60°角，已知a、b、c三点的电势分别为4 3 V、4 V、－4 3 V，则下列说法正确的是()A．该匀强电场的场强E＝40 3 V/mB．该匀强电场的场强E＝80 V/mC．d点的电势为－2 3 VD．d点的电势为－4 VD[在匀强电场中，平行等长的线段两端的电势差相等，有U bc＝U ad，得φd＝－4 V，选项C错误，D正确；同理得O点电势为零，又U ao＝ERsin θ，得E＝40 V/m，选项A、B错误．]*11、如图所示，两平行金属板水平放置并接到电源上，一个带电微粒P位于两板间，恰好平衡．现用外力将P固定住，然后固定导线各接点，使两板均转过α角，如图虚线所示，再撤去外力，则P在两板间()A．保持静止B．水平向左做直线运动C．向右下方运动D．不知α角的值，无法确定P的运动状态B[设原来两板间距为d，电势差为U，则qE＝mg，当板转过α角时两板间距d′＝dcos α，E′＝Ud′＝Ecos α，此时电场力F′＝qE′＝qEcos α，其方向斜向上，其竖直分力F＝F′cosα＝qE＝mg，故竖直方向上合力为零，则P水平向左做匀加速直线运动．]12、如图所示，半径为R的绝缘球壳上均匀地带有电荷量为＋Q的电荷，另一电荷量为＋q的点电荷放在球心O上，由于对称性，点电荷受力为零．现在球壳上挖去半径为r(r≪R)的一个小圆孔，则此时置于球心的点电荷所受静电力的大小为多少？方向如何？(已知静电力常量为k)解析：在球壳上与小圆孔相对的小圆面的电荷量q′≈πr24πR2Q＝r24R2Q.根据库仑定律，它对球心的点电荷＋q的作用力大小F＝kq′qR2＝kr24R2QqR2＝kqQr24R4，其方向由球心指向小圆孔中心．答案：kqQr24R4由球心指向小圆孔中心13、如图所示，A、B、C为一等边三角形的三个顶点，某匀强电场的电场线平行于该三角形所在平面．现将电荷量为10－8C的正点电荷从A点移到B点，电场力做功为3×10－6 J，将另一电荷量为10－8 C的负点电荷从A点移到C点，克服电场力做功为3×10－6 J.(1)U AB、U AC、U BC各为多少？(2)画出电场线方向；(3)若AB边长为2 3 cm，求电场强度．解析：(1)正点电荷从A点移到B点时，电场力做正功，故A点电势高于B点，可求得U AB＝Wq＝3×10－610－8V＝300 V，负点电荷从A点移到C点，电场力做负功，A点电势高于C点，可求得U AC＝W′q′＝－3×10－6－1×10－8V＝300 V．因此B、C 两点电势相等，故U BC＝0.(2)由于匀强电场中的等势线是一簇平行直线，因此BC为一条等势线，故电场线方向垂直于BC，设D为直线BC的中点，则场强方向为由A指向D，如图所示．(3)直线AB在场强方向的距离d等于线段AD的长度，故由匀强电场中电势差与场强的关系式可得E＝U ABd＝30023×10－2×cos 30°V/m＝1×104 V/m.答案：(1)300 V300 V0(2)见解析图(3)1×104 V/m。

人教版物理选修3-1第一章《静电场》全章知点填空1.1电荷及其电荷守恒定律一、电荷（1）摩擦起电：物体由于_________而带电。

（2）自然界中只存在两种电荷：________和________电荷。

①正电荷：用丝绸摩擦过的玻璃棒所带的电荷。

则丝绸所带的电荷为________。

②负电荷：用毛皮摩擦过的橡胶棒所带的电荷。

则毛皮所带的电荷为_________。

③电荷间的相互作用：同种电荷互相________，异种电荷互相_________。

（3）电荷量：电荷的多少。

符号：Q或者q。

单位：库仑，简称库，符号C。

（4）摩擦起电的原因：原来电中性的物体由于得到电子而带________电，失去电子的物体则带______电。

（5）自由电子：金属中原子的外层电子往往会脱离原子核的束缚而在金属中____________二、静电感应（1）内容：靠近带电体的一端带异种电荷，远离带电体的一端带同种电荷。

（2）感应起电：利用__________使金属导体带电的过程。

三、电荷守恒定律（1）内容：电荷既不会创生，也不会消灭，它只是从一个物体________到另一物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量___________。

（2）普遍表述：一个与外界没有电和交换的系统，电荷的代数和保持不变。

四、元电荷（1）元电荷：_________________，用_________表示。

（2）元电荷的值：__________（3）比荷：电子的_________与__________之比。

1.2库伦定律1.电荷间的相互作用力大小与两个因素有关：一是与_________有关，二是与__________有关。

2.当带电体之间的________比它们自身的大小大得多时，带电体的形状和体积对相互作用力的影响可以忽略不计，这时的带电体可以看作_______。

3.库仑定律：真空中两个__________间的相互作用力，与它们的________成正比，与它们的成反比，作用力的方向在______上。

1、电荷量：电荷的多少叫电荷量，用字母Q 或q 表示。

（元电荷常用符号e自然界只存在两种电荷：正电荷和负电荷。

同号电荷相互排斥，异号电荷相互吸引。

2、点电荷：当本身线度比电荷间的距离小很多，研究相互作用时，该带电体的形状可忽略，相当于一个带电的点，叫点电荷。

3、库仑定律：真空中两个静止的点电荷之间的作用力与这两个电荷所带电荷量的乘积成正比，与它们之间9109⨯=k N ﹒m 2/C 2。

45、电场强度：放入电场中一点的电荷所受的电场力跟电荷量的比值。

67、电场线的性质：a ．电场线起始于正电荷或无穷远，终止于无穷远或负电荷；b ．任何两条电场线不会相交；c. 静电场中，电场线不形成闭合线； d 8、匀强电场：场强大小和方向都相同的电场叫匀强电场。

电场线相互平行且均匀分布时表明是匀强电场。

9q E P ϕ= 10、等势面特点：①电场线与等势面垂直，②沿等势面移动电荷，静电力不做功。

11A B BA U ϕϕ-=（ 电势差的正负表示两点间电势的高低）12、电势差与静电力做功：q WU =qU W =⇒表示A 、B 两点的电势差在数值上等于单位正电荷从A 点移到B 点，电场力所做的功。

1314、电势差与电场强度的关系：在匀强电场中，沿电场线方向的两点间的电势差等于场强与这两点间距离的Ed =15 电容的单位是法拉（F）决定平行板电容器电容大小的因素是两极板的正对面积、两极板的距离以及两极板间的电介质。

②对于平行板电容器有关的Q 、E 、U 、C 的讨论时要注意两种情况：16、带电粒子在电场中运动：①．带电粒子在电场中平衡。

（二力平衡）②．带电粒子的加速：动力学分析及功能关系分析：经常用2022121qU mv mv -=③．带电粒子的偏转：动力学分析：带电粒子以速度V 0垂直于电场线方向飞入两带电平行板产生的匀强电场中，受到恒定的与初速度方向成900角的电场力作用而做匀变速曲线运动 (类平抛运动)。

第一章静电场1.1电荷及其守恒定律一、电荷1.物体带电：物体有了吸引轻小物体的性质，我们就说它带了电或有了电荷。

2.两种电荷（自然界只存在两种电荷）1）正电荷：用丝绸摩擦过的玻璃棒所带的电荷（丝玻正）2）负电荷：用毛皮摩擦过的橡胶棒所带的电荷（毛橡负）3.自由电子和离子金属中原子核最远的电子往往会脱离原子核的束缚而在金属中自由活动，这种电子叫做自由电子，失去这种电子的原子便成为带正电的离子。

（失正得负）4.作用规律：同种电荷相互排斥，异种电荷相互吸引二、物体带电的三种方式（本质都是自由电子的转移）1.摩擦起电当两个物体相互摩擦时，一些束缚得不紧的电子往往从一个物体转移到另一个物体，于是原来是电中性的物体由于得到电子而带负电，失去电子的物质则带正电。

2.静电感应当导体靠近带电体时，导体中的自由电子就会受到带电体对它的排斥或者吸引，使导体两端出现异种电荷，近端与带电体异号，远端与带电体同号，这种方式称为感应起电，这种现象称为静电感应。

验电器的原理：两片金箔带同种电荷，彼此相斥而张开3.接触起电不带电的物体与带电体接触，能使不带电的物体带上电荷，这种方式成为接触起电。

分配规律：A带-Q，B带+5Q，AB接触再分开，电荷相加在平分A=B=+2Q三、电荷守恒定律1.内容：电荷既不会创生，也不会消灭，只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分。

在转移的过程中，电荷的总量保持不变。

在一定情况下，带电粒子可以产生和湮灭。

一个高能光子在一定条件下可以产生一对正、负电子；一对正、负电子可以同时湮灭转化为光子。

现代表述：一个与外界没有电荷交换的系统，电荷的代数和保持不变。

四、元电荷1.电荷量：电荷量又叫电量，它表示了电荷的多少，其单位是“库仑”，简称“库”，用符号C表示2.元电荷：最小电荷量（即科学实验发现的最小电荷量，最早由美国物理学家密里根测定），用e表示。

电荷量不能连续变化1）e=1.6×10-19C2）质子：所带电荷量与元电荷相同，符号与电子相反。

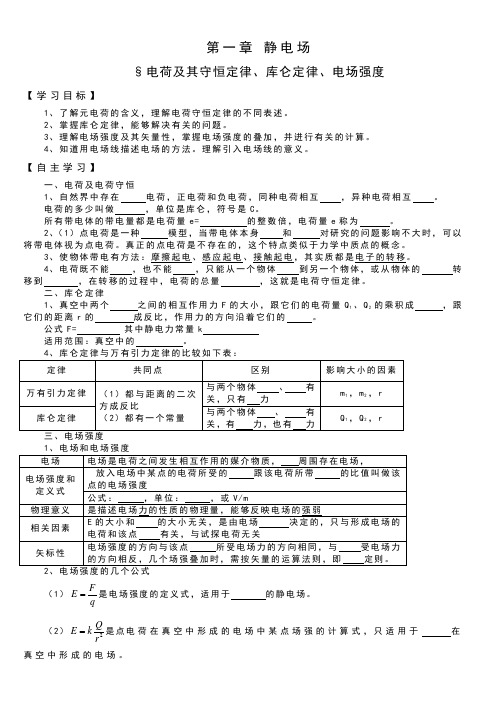

第一章 静电场§电荷及其守恒定律、库仑定律、电场强度【学习目标】1、了解元电荷的含义，理解电荷守恒定律的不同表述。

2、掌握库仑定律，能够解决有关的问题。

3、理解电场强度及其矢量性，掌握电场强度的叠加，并进行有关的计算。

4、知道用电场线描述电场的方法。

理解引入电场线的意义。

【自主学习】一、电荷及电荷守恒1、自然界中存在 电荷，正电荷和负电荷，同种电荷相互 ，异种电荷相互 。

电荷的多少叫做 ，单位是库仑，符号是C 。

所有带电体的带电量都是电荷量e= 的整数倍，电荷量e 称为 。

2、（1）点电荷是一种 模型，当带电体本身 和 对研究的问题影响不大时，可以将带电体视为点电荷。

真正的点电荷是不存在的，这个特点类似于力学中质点的概念。

3、使物体带电有方法：摩擦起电、感应起电、接触起电，其实质都是电子的转移。

4、电荷既不能 ，也不能 ，只能从一个物体 到另一个物体，或从物体的 转移到 ，在转移的过程中，电荷的总量 ，这就是电荷守恒定律。

二、库仑定律1、真空中两个 之间的相互作用力F 的大小，跟它们的电荷量Q 1、Q 2的乘积成 ，跟它们的距离r 的 成反比，作用力的方向沿着它们的 。

公式F= 其中静电力常量k 适用范围：真空中的 。

（1）FE q=是电场强度的定义式，适用于 的静电场。

（2）2QE kr=是点电荷在真空中形成的电场中某点场强的计算式，只适用于 在真空中形成的电场。

（3）UE d是匀强电场中场强的计算式，只适用于 ，其中，d 必须是沿 的距离。

3、电场的叠加电场需按矢量的运算法则，即按平行四边形定则进行运算。

四、电场线（1）电场线：在电场中画出一些曲线，使曲线上每一点的 方向都跟该点的 方向一致，这样的曲线就叫做电场线。

电场线是人们为了描述 而人为地画出来的，电场中并非真正存在着这样一些曲线。

它可以形象直观地反映电场的 和 。

（2）电场线的性质：电场线起始于 （或无穷远处）；终止于 （或无穷远处）。

精心整理高二物理选修3-1第一章静电场1、电荷及其守恒定律a、摩擦起电：b、静电感应：本质都是微观带电粒子在在物体之间和物体内部的转移。

c、电荷守恒定律：大量事实表明，电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷的总量保持不变。

d、元电荷：电荷的多少叫电荷量；迄今为止，科学家发现的最小电荷量就是电子所带的电荷量。

人们把这个最小的电荷量叫做元电荷，用e表示，所有带电体的电荷量都是e 的整数倍，电荷量是不能连续变化的物理量。

e可取1.60×10-19C；电子的电荷量e与电子的质量m e之比，叫做电子的比荷。

2、库仑定律a、库仑定律：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们的距离的二次方成反比，作用力的方向在它们的连线上。

F=kq1q2/r2其中，静电力常量k=9.0×109Nm2/C2b、电荷间这种相互作用力叫做静电力或库仑力。

点电荷的理解。

与万有引力的区别。

c、带电金属球接触后等分电量；3、电场强度a、法拉第提出的观点：电荷的周围存在着由它产生的电场，处在电场中的其他电荷受到的作用力就是这个电场给予的；b、电场和磁场是一种客观存在，并且是互相联系的，统称为电磁场；变化的电磁场以光速在空间传播，它和实物一样具有能量和动量，因而场和实物是物质存在的两种不同形式。

只有在研究运动的电荷，特别是运动状态迅速变化的电荷时，电磁场的实在性才凸显出来。

c、静止电荷产生的电场，称为静电场。

d、试探电荷在电场中某点受到的力F与试探电荷的电荷量q成正比，F=Eq，E是比例常数，也即电场强度，反映电场在这点的性质，与q无关。

e、点电荷的电场强度计算与电场强度的叠加（电场中某点的电场强度为各个点电荷单独在该点产生的电场强度的矢量和）f、电场线可以形象地描述电场强度的大小和方向。

电场线有以下几个特点：①电场线从正电荷或无限远出发，终止于无限远或负电荷；②电场线在电场中不相交；③在同一幅图中，电场强度较大的地方电场线较密，电场强度较小的地方较疏。

电荷在电场中的受力分析1-1库仑定律（受力分析）库仑定律表达式：F = 221r q q k ；其中q 1、q 2表示两个点电荷的电荷量，r 表示它们的距离，k 为比例系数，也叫静电力常量，k = 9.0×109N m 2/C 2.例1、真空中两个相同的等量同种电荷的金属小球A 和B （均可看成点电荷），分别固定在两处，两球间静电力为F ；如果用一个不带电的同样的金属小球C 先与A 接触，再与B 接触，然后移开C ，此时A 、B 两球间的静电力为F 1；如果将A 、B 间距离增大到原来的3倍，则A 、B 间的静电力为F 2，则F ：F 1：F 2为多少？例2、如图所示、三个点电荷q 1、q 2、q 3固定在一条直线上，q 2与q 3间距离为q 1与q 2间距离的2倍，q 1、q 2之间的距离为L ，q 1、q 2、q 3的电荷量分别为+Q ，-3Q ，+4Q ，求每个电荷所受的静电力为多少？方向如何？例3、如图所示为一边长为L 的正方形，在A 、B 、C 、D 分别固定一个正电荷，电荷量为Q，求C点位置电荷所受的静电力。

例4、如图所示为一边长为L的菱形，∠B=600，A、B、C、D分别固定一个正电荷，电荷量为Q，求D点位置电荷所受的静电力。

例5、如图所示为一半径为R的圆形，在A、B、C、D分别固定一个正电荷，电荷量为Q，求D点位置电荷所受的静电力。

例6、如图所示为一边长为L的正三角形，在A、B、C、O分别固定一个正电荷，（O点为三角形ABC的内切圆的圆心）电荷量为Q，求O点位置电荷所受的静电力。

例7、如图所示，一个挂在绝缘细线下端的带正电的小球B，静止在图示位置，若固定的带正电的小球A的电荷量为Q，B球的质量为m，带电荷量为q，θ＝30°，A和B在同一条水平线上，整个装置处于真空中，求A、B两球间的距离．此时细绳的拉力为多少？例8、如图所示，两个完全相同的带电小球，电荷量均为q，细绳的长度为L，两小球均处于静止状态，则两个小球的质量为多少？此时细绳的拉力为多少？例8、如图所示，竖直绝缘墙壁上的Q 处有一固定的小球A ，在Q 的正上方P 点用绝缘线悬挂一个小球B ，A 、B 两小球因带电而相互排斥，致使悬线与竖直方向成θ角．由于漏电，A 、B 两小球的电荷量逐渐减小，悬线与竖直方向夹角θ逐渐减少，则在漏完电之前，拉力的大小将( )A ．保持不变B ．先变小后变大C ．逐渐变小D ．逐渐变大例9、如图所示，两个带电小球A 、B (可视为点电荷)的质量分别为m 1和m 2，带电荷量分别为q 1和q 2，用长度相同的绝缘细线拴住并悬挂于同一点，静止时两悬线与竖直方向的夹角分别为21θθ和相等，求m 1和m 2的大小关系。

电荷在电场中的受力分析1-1库仑定律（受力分析）库仑定律表达式：F = 221r q q k ；其中q 1、q 2表示两个点电荷的电荷量，r 表示它们的距离，k 为比例系数，也叫静电力常量，k = 9.0×109N m 2/C 2.例1、真空中两个相同的等量同种电荷的金属小球A 和B （均可看成点电荷），分别固定在两处，两球间静电力为F ；如果用一个不带电的同样的金属小球C 先与A 接触，再与B 接触，然后移开C ，此时A 、B 两球间的静电力为F 1；如果将A 、B 间距离增大到原来的3倍，则A 、B 间的静电力为F 2，则F ：F 1：F 2为多少？例2、如图所示、三个点电荷q 1、q 2、q 3固定在一条直线上，q 2与q 3间距离为q 1与q 2间距离的2倍，q 1、q 2之间的距离为L ，q 1、q 2、q 3的电荷量分别为+Q ，-3Q ，+4Q ，求每个电荷所受的静电力为多少？方向如何？例3、如图所示为一边长为L 的正方形，在A 、B 、C 、D 分别固定一个正电荷，电荷量为Q，求C点位置电荷所受的静电力。

例4、如图所示为一边长为L的菱形，∠B=600，A、B、C、D分别固定一个正电荷，电荷量为Q，求D点位置电荷所受的静电力。

例5、如图所示为一半径为R的圆形，在A、B、C、D分别固定一个正电荷，电荷量为Q，求D点位置电荷所受的静电力。

例6、如图所示为一边长为L的正三角形，在A、B、C、O分别固定一个正电荷，（O点为三角形ABC的内切圆的圆心）电荷量为Q，求O点位置电荷所受的静电力。

例7、如图所示，一个挂在绝缘细线下端的带正电的小球B，静止在图示位置，若固定的带正电的小球A的电荷量为Q，B球的质量为m，带电荷量为q，θ＝30°，A和B在同一条水平线上，整个装置处于真空中，求A、B两球间的距离．此时细绳的拉力为多少？例8、如图所示，两个完全相同的带电小球，电荷量均为q，细绳的长度为L，两小球均处于静止状态，则两个小球的质量为多少？此时细绳的拉力为多少？例8、如图所示，竖直绝缘墙壁上的Q 处有一固定的小球A ，在Q 的正上方P 点用绝缘线悬挂一个小球B ，A 、B 两小球因带电而相互排斥，致使悬线与竖直方向成θ角．由于漏电，A 、B 两小球的电荷量逐渐减小，悬线与竖直方向夹角θ逐渐减少，则在漏完电之前，拉力的大小将( )A ．保持不变B ．先变小后变大C ．逐渐变小D ．逐渐变大例9、如图所示，两个带电小球A 、B (可视为点电荷)的质量分别为m 1和m 2，带电荷量分别为q 1和q 2，用长度相同的绝缘细线拴住并悬挂于同一点，静止时两悬线与竖直方向的夹角分别为21θθ和相等，求m 1和m 2的大小关系。

【典型例题】[例1] 如图中虚线表示等势面，相邻两等势面间电势差相等。

有一带正电的粒子在电场中运动，实线表示该带正电的粒子只在电场力作用下的运动轨迹，粒子在a点的动能为20 eV，运动到b点时的动能为2 eV。

若取c点为零势点，则当粒子的电势能为一6 eV时，它的动能是（）A. 16 eVB. 14 eVC. 6 eVD. 4 eV解析：因该带正电的粒子从a点运动到b点动能减少了18eV，则运动至c等势面时的动能Ekc＝20eV一＝8eV，带电粒子的总能量E＝Ekc+Ec＝8eV+0＝8eV。

当粒子的电势能为-6eV时，动能Ek＝8eV一（一6）eV＝14eV，选项B正确。

说明：带电粒子只在电场力作用下运动，动能和电势能相互转化，总能量守恒。

[例2] 如图所示，在真空中，两条长为60 cm的丝线一端固定于O点，另一端分别系一质量均为0.1g的小球A和B。

当两小球带相同的电荷量时，A球被光滑的绝缘挡板挡住，且使OB线保持与竖直方向成60?角而静止。

求：（1）小球所带电荷量；（2）OB线受到的拉力。

解析：作B 球的受力分析图如图所示，B受G、F、T三力作用，三力平衡时表示三力的有向线段依次相接可以组成一个封闭的力三角形。

由图可知，该力三角形与几何三角形AOB相似，由于ΔAOB为等边三角形，故力三角形也是等边三角形。

设AB长为l，则（1）由F＝＝mg，得小球电荷量为Q＝＝＝2.0×10－6 C（2）OB线受的拉力为T＝G＝mg＝0.1×10—3×10 N＝10—3 N[例3] 如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板之间有一个电荷q处于静止状态。

现将两极板的间距变大，则（）A. 电荷将向上加速运动B. 电荷将向下加速运动C。

电流表中将有从a到b的电流D。

电流表中将有从b到a的电流解析：充电后电容器的上极板A带正电。

不断开电源，增大两板间距，U不变、d增大。
