任务1 认识电力系统及建筑供配电系统

建筑供配电系统详解一、电力系统简介由各种电压的电力线路将发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体，统称电力系统。

电力系统由电源、电力网、电力用户组成。

1.电源电源按其利用能源不同分为:水利发电、火力发电、核能发电、风力发电、地热发电、潮汐发电、太阳能发电。

其能量转换过程基本都是：各原能源一机械能一电能。

电力系统中的电源主要指发电厂。

2.电力网⑴标准电压等级:标准电压包括：0.4、3、6、10、35、66、110、220、330、500、750kV。

＊就整个电力网而言，0.4kV作为低压配电电压，3、6、10kV作为中压配电电压，35、66、110kV作为高压配电电压，220、330、500kV 作为高压输电电压，750kV及以上作为超高压输电电压。

＊对于建筑电气而言，电压大于1kV都称高压，小于1kV称为低压。

＊我国电力网目前一般采用五级电压，即0.4、10、35、110、220或330kV。

⑵电网设施电网设施包括整个输配电环节上的各级变电站所、开闭所、电力线等。

其中电力线包括架空线路和埋地电缆线路，对于35kV及以上的架空线路需要考虑高压电力线走廊的位置和宽度。

⑶接线方式电力网中线路的接线方式有放射型、环型、网孔型等。

二、建筑配供电系统基本概念建筑供配电系统包括从电源进户起到用电设备的输入端止的整个电路，主要功能是完成在建筑内接受电能、变换电压、分配电能、输送电能的任务。

1.负荷分级及供电电源要求根据电力负荷供电可靠性及中断供电在政治上造成影响或在经济上造成损失的程度，分为一级负荷、二级负荷和三级负荷。

1）一级负荷2）二级负荷①中断供电将造成较大政治影响者。

②中断供电将造成较大经济损失者。

③中断供电将造成公共场所秩序混乱者。

＊一般采用二回路供电，供电变压器宜选两台，负荷较小或地区供电条件困难时，允许由一回6kV及以上的架空线供电。

3）三级负荷不属于一级和二级的负荷。

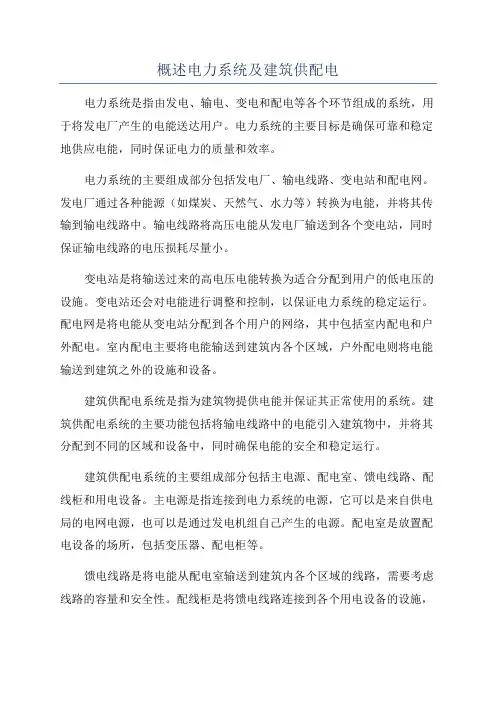

概述电力系统及建筑供配电电力系统是指由发电、输电、变电和配电等各个环节组成的系统，用于将发电厂产生的电能送达用户。

电力系统的主要目标是确保可靠和稳定地供应电能，同时保证电力的质量和效率。

电力系统的主要组成部分包括发电厂、输电线路、变电站和配电网。

发电厂通过各种能源（如煤炭、天然气、水力等）转换为电能，并将其传输到输电线路中。

输电线路将高压电能从发电厂输送到各个变电站，同时保证输电线路的电压损耗尽量小。

变电站是将输送过来的高电压电能转换为适合分配到用户的低电压的设施。

变电站还会对电能进行调整和控制，以保证电力系统的稳定运行。

配电网是将电能从变电站分配到各个用户的网络，其中包括室内配电和户外配电。

室内配电主要将电能输送到建筑内各个区域，户外配电则将电能输送到建筑之外的设施和设备。

建筑供配电系统是指为建筑物提供电能并保证其正常使用的系统。

建筑供配电系统的主要功能包括将输电线路中的电能引入建筑物中，并将其分配到不同的区域和设备中，同时确保电能的安全和稳定运行。

建筑供配电系统的主要组成部分包括主电源、配电室、馈电线路、配线柜和用电设备。

主电源是指连接到电力系统的电源，它可以是来自供电局的电网电源，也可以是通过发电机组自己产生的电源。

配电室是放置配电设备的场所，包括变压器、配电柜等。

馈电线路是将电能从配电室输送到建筑内各个区域的线路，需要考虑线路的容量和安全性。

配线柜是将馈电线路连接到各个用电设备的设施，通过开关和保护装置来保证电能的安全使用。

用电设备包括灯具、电器设备等，通过配电系统得到电能供应。

建筑供配电系统的设计需要考虑建筑物的用电需求、用电设备的特性和电能的安全使用。

同时还需要遵守相关的电力规范和安全标准，以确保电能的可靠供应和用电设备的安全运行。

总的来说，电力系统和建筑供配电系统是现代社会不可或缺的基础设施。

它们通过输送和分配电能，为人们的生活和工作提供了便利和安全保障。

人们在日常生活和工作中都离不开电力系统和建筑供配电系统的支持。

建筑供配电课程设计一、课程目标知识目标：1. 让学生理解建筑供配电的基本原理，掌握电力系统在建筑中的应用。

2. 使学生掌握建筑供配电系统的组成，包括电源、配电设备、线路及其保护装置等。

3. 引导学生了解建筑供配电系统的设计标准和规范，掌握相关参数的计算方法。

技能目标：1. 培养学生运用所学知识，进行建筑供配电系统的设计和计算能力。

2. 提高学生分析建筑供配电系统故障原因，并提出改进措施的能力。

3. 培养学生运用现代技术手段，对建筑供配电系统进行优化和节能改造的能力。

情感态度价值观目标：1. 培养学生关注建筑供配电领域的发展，激发对电力工程事业的热爱。

2. 增强学生的团队合作意识，培养他们在项目实施过程中积极沟通、协作的能力。

3. 引导学生树立安全意识，注重建筑供配电系统的安全运行和环境保护。

本课程针对高年级学生，结合课程性质、学生特点和教学要求，明确课程目标。

通过本课程的学习，使学生能够掌握建筑供配电的基本知识和技能，具备一定的建筑供配电系统设计和优化能力，同时培养他们的职业素养和责任感。

课程目标具体、可衡量，便于后续教学设计和评估。

二、教学内容1. 建筑供配电系统概述- 电源种类及特点- 建筑供配电系统的基本组成2. 建筑供配电系统设计原理- 设计标准和规范- 电力需求计算方法- 配电设备选型及参数计算3. 建筑供配电系统设备与元件- 电源设备：变压器、发电机等- 配电设备：断路器、接触器、配电柜等- 线路及保护装置：电缆、电线、保护继电器等4. 建筑供配电系统设计与计算实例- 设计流程和方法- 计算示例：负荷计算、设备选型、线路设计等5. 建筑供配电系统优化与节能- 系统优化方法- 节能技术及其应用6. 建筑供配电系统安全与保护- 安全运行措施- 故障分析与处理- 保护装置的配置与调试教学内容根据课程目标制定，具有科学性和系统性。

教学大纲明确教学内容安排和进度，与教材章节紧密关联。

通过本章节的学习，学生能够掌握建筑供配电系统的基本理论、设计方法和实际应用，为今后的工作打下坚实基础。

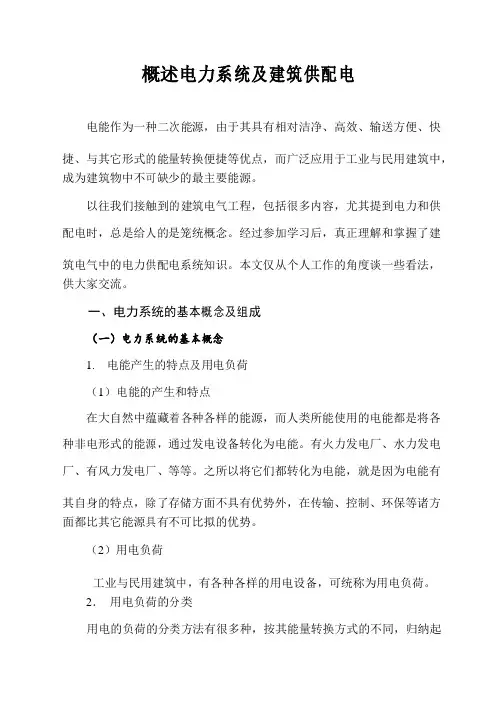

概述电力系统及建筑供配电电能作为一种二次能源，由于其具有相对洁净、高效、输送方便、快捷、与其它形式的能量转换便捷等优点，而广泛应用于工业与民用建筑中，成为建筑物中不可缺少的最主要能源。

以往我们接触到的建筑电气工程，包括很多内容，尤其提到电力和供配电时，总是给人的是笼统概念。

经过参加学习后，真正理解和掌握了建筑电气中的电力供配电系统知识。

本文仅从个人工作的角度谈一些看法，供大家交流。

一、电力系统的基本概念及组成（一）电力系统的基本概念1.电能产生的特点及用电负荷（1）电能的产生和特点在大自然中蕴藏着各种各样的能源，而人类所能使用的电能都是将各种非电形式的能源，通过发电设备转化为电能。

有火力发电厂、水力发电厂、有风力发电厂、等等。

之所以将它们都转化为电能，就是因为电能有其自身的特点，除了存储方面不具有优势外，在传输、控制、环保等诸方面都比其它能源具有不可比拟的优势。

（2）用电负荷工业与民用建筑中，有各种各样的用电设备，可统称为用电负荷。

2．用电负荷的分类用电的负荷的分类方法有很多种，按其能量转换方式的不同，归纳起来可分为以下几类。

用电负荷的分类（图1）（二）电力系统的组成及电能质量1.电力系统由发电厂、输电线路、变配电所组成（1）发电厂是生产电能的工厂。

输电线路的作用就是将发电厂产生的电能输送到用电地区。

目前我国国内的三相交流额定电压的等级为：750KV、500KV、330KV、220KV、110KV、63KV、35KV、10KV、6KV、3KV、0.4KV。

其中63KV只有东北地区使用，6KV和3KV只在工厂内部采用。

（2）线路的电压等级与其输送电能的距离和功率有关，一般是输送距离越远，输送功率越大，则电压等级就越高。

按其功能不同又可分为送电线路和配电线路，按其敷设方式不同又可分为架空线路和电缆线路。

（3）变电所是改变电压和分配电能的场所，由变压器和配电装置组成。

变压器用来改变电压，一般情况下，除发电厂是通过变压器将电压升高以利于输送外，多数变电所都是采用变压器将电压降低。
