变电站综合自动化考核试资料题库-给学员

一、填空题1、分层式结构是将变电站信息的采集和控制分为：____________、____________和____________三层布置。

2、变电站综合自动化是将变电站的____________经过功能的组合和优化设计，利用先进的____________、____________、____________和____________，实现对全变电站的主要设备和____________的自动监视、____________、____________和微机保护，以及与调度通信等综合性的自动化功能。

3、变电站综合自动化是通过监控系统的局域网通信，将微机保护、微机自动装置、微机远动装置采集的模拟量、____________、状态量、____________及___________信号，经过数据处理及功能重组合，按照预定的程序和要求，对变电站实现综合性____________和调度。

4、根据模数变换原理的不同，自动化装置中模拟量输入电路有两种方式，一是____________转换方式，他是直接将模拟量转变成数字量的变换方式；二是利用____________方式，它是将模拟量电压先转换成频率脉冲量，通过脉冲计数变换为数字量的一种变换形式。

5、变电站综合自动化系统硬件系统的数字核心部分组成，目前电力自动化装置市场上呈现是多种多样、各不相同，但它们具有一定的共性，一般由CPU、____________、定时器/计数器、Watchdog等组成。

6、按数字滤波器的构成方式可把它分成两类：____________：该种数字滤波器的输出值不但取决于输入值和过去的输入值，而且还取决于过去的输出值；____________：该种数字滤波器有输出值仅取决于输入值。

7、变电站对输入/输出量的速度、可靠性都有不同的要求，所以输入输出控制方式有多种，但最主要的有以下几种：____________、____________、____________和____________。

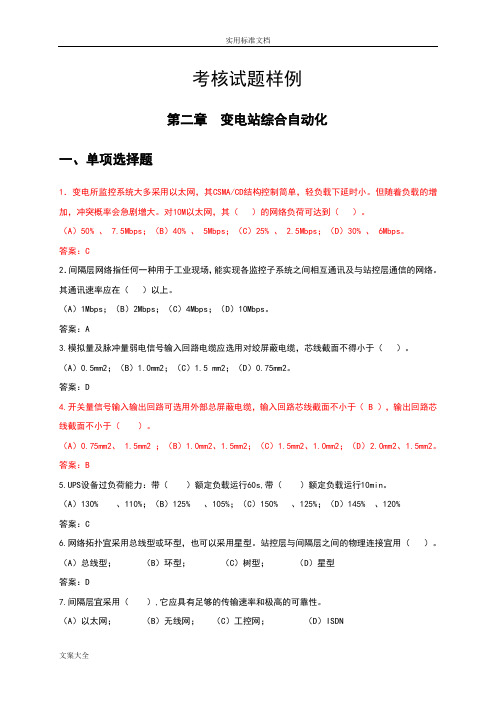

考核试题样例第二章变电站综合自动化一、单项选择题1．变电所监控系统大多采用以太网，其CSMA/CD结构控制简单，轻负载下延时小。

但随着负载的增加，冲突概率会急剧增大。

对10M以太网，其（）的网络负荷可达到（）。

（A）50% 、 7.5Mbps；（B）40% 、 5Mbps；（C）25% 、 2.5Mbps；（D）30% 、 6Mbps。

答案：C2．间隔层网络指任何一种用于工业现场，能实现各监控子系统之间相互通讯及与站控层通信的网络。

其通讯速率应在（）以上。

（A）1Mbps；（B）2Mbps；（C）4Mbps；（D）10Mbps。

答案：A3.模拟量及脉冲量弱电信号输入回路电缆应选用对绞屏蔽电缆，芯线截面不得小于（）。

（A）0.5mm2；（B）1.0mm2；（C）1.5 mm2；（D）0.75mm2。

答案：D4.开关量信号输入输出回路可选用外部总屏蔽电缆，输入回路芯线截面不小于（ B ），输出回路芯线截面不小于（）。

（A）0.75mm2、 1.5mm2 ；（B）1.0mm2、1.5mm2；（C）1.5mm2、1.0mm2；（D）2.0mm2、1.5mm2。

答案：B5.UPS设备过负荷能力：带（）额定负载运行60s,带（）额定负载运行10min。

（A）130% 、110%；（B）125% 、105%；（C）150% 、125%；（D）145% 、120%答案：C6.网络拓扑宜采用总线型或环型，也可以采用星型。

站控层与间隔层之间的物理连接宜用（）。

（A）总线型；（B）环型；（C）树型；（D）星型答案：D7.间隔层宜采用（）,它应具有足够的传输速率和极高的可靠性。

（A）以太网；（B）无线网；（C）工控网；（D）ISDN答案：C8.分层式是一种将元素按不同级别组织起来的方式。

其中，较上级的元素对较下级的元素具有（）关系。

（A）继承；（B）控制；（C）管理；（D）主从答案：B9.某条线路停电工作后,显示的功率值和电流值均为线路实际负荷的一半,其原因是（）。

1、 为什么变电站中和自动化技术的发展成为必然趋势。

第一，随着我国电力工业和电力系统的发展，对变电站的安全、经济运行要求越来越高实现变电站综合自动化，可提高电网的安全、经济运行水平，减少基建投资，并为推广变电站无人值班提供了手段。

第二，随着电网复杂程度的增加，各级调度中心要求更多的信息，以便及时掌握电网及变电站的运行情况；第三，为提高变电站的可控性，要求采用更多的远方集中控制、集中操作和反事故措施等；第四，利用现代计算机技术、通信技术等，提供先进的技术装备，可改变传统的二次设备模式，实现信息共享，简化系统，减少电缆，减少占地面积；五，对变电站进行全面的技术改造2、简述变电站综合自动化的概念及其系统组成和特点。

概念：变电站综合自动化是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计，利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

系统组成：特点： (1) 功能的综合化 (2) 设备的操作及监视微机化 (3) 结构分布分层化 (4) 通信网络光缆化 (5) 运行管理智能化系统组成： 即利用多台微型计算机和大规模集成电路组成的自动化系统3、变电站综合自动化与传统变电站相比，其优越性有哪些。

(1) 提高供电质量、提高电压合格率.如电压、无功自动控制功能，可以大大提高电压合格率，无功潮流合理、降低网损、节约电能损耗。

(2) 提高变电站的安全、可靠运行水平。

微机保护和微机自动装置具有故障自诊能力，使二次系统的可靠性大大提高。

(3) 提高电力系统的运行、管理水平。

变电站的监视、测量、记录、抄表等工作都由计算机自动完成，并将检测到的参数及时送往调度中心，使调度员能及时掌握各变电站的运行情况，也能对它进行必要的调节与控制，大大提高了运行管理水平。

1、变电站综合自动化就是对一次设备进行三种操作，在其故障时能迅速切除故障元件，以实现与调度通信，以下四个选项中不属于三种操作的是（）A、检测B、控制C、录波D、保护2、以下五种功能属于变电站综合自动化的基本功能的正确选项是（）①测量、监视、控制功能②继电保护功能③自动控制智能装置的功能④远动及通讯功能⑤自诊断、自恢复和自动切换功能A、①③④B、①②③④⑤C、①②⑤D、①②③⑤3、以下四个选项中，变电站综合自动化系统的结构形式的发展方向是（）A、集中式B、分层分布式C、分散与集中结合式D、完全分散式4、变电站综合自动化系统功能模块的典型硬件结构包括（）①微机系统②模拟量输入/输出回路③开关量输入/输出回路④人机对话接口回路⑤通信回路⑥电源A、①②③B、④⑤⑥C、②③④⑤D、①②③④⑤⑥5、外部设备与CPU交换信息必须通过输入/输出接口电路，一个典型的数字量输入/输出接口电路必须包括（）①数据端口②锁存端口③控制端口④并行端口⑤状态端口A、①③⑤B、②④C、①②③④D、①②③④⑤6、以下不属于监控对算法的要求的是（）A、反映正常运行状态的P、Q、U、I等物理量，计算出有功电能量和无功电能量B、更看重速度和灵敏性C、准确度要求高D、针对的是稳态时的信号7、以下选项中不属于变电站监控系统的特点的是（）A、采集和处理B、监视C、保护D、控制8、以下不属于变压器微机保护中主保护的配置是（）A、冷控失电，主变压器过温报警B、差动速断保护C、本体重瓦斯、有载分接开关重瓦斯和压力释放D、比率制动式差动保护9、变电站综合自动化系统通信的要求中，对各层次之间和每层内部传输信息时间的要求各不相同，以下四个选项中，属于10~1000ms这个范围的是（）A、设备层和间隔层B、间隔层与变电层之间C、间隔内各个模块间D、变电层的各设备之间10、以下各项不属于变电站综合自动化系统内的数据通信网络所具有的特点和要求的是（）A、快速的实时响应能力B、很高的可靠性C、优良的电磁兼容性能D、单层式结构11、如图所示的简单电力系统及公式可知，为了调整用户端电压Vb可采取以下措施中，不正确的是（）A、调节励磁电流以改变发电机端电压B、适当选择变压器的变比C、改变线路的参数D、改变有功功率的分布12、以下几种数字滤波器不是变电站综合自动化系统中常用的是（）A、差分(减法)滤波器B、加法滤波器C、积分滤波器D、低通滤波器13、A/D转换器的主要技术性能有、精度、电源灵敏度、、输出逻辑电平、工作温度范围、量程等。

变电站综合自动化复习题一、选择题1. 变电站综合自动化系统的主要功能是：A. 实现对变电站设备的监控和控制B. 提供电力系统运行状态的监测和分析C. 实现变电站设备的自动化操作D. 所有选项都正确2. 变电站综合自动化系统中，下列哪项不属于典型的监控对象？A. 变压器B. 断路器C. 电缆D. 发电机3. 变电站综合自动化系统中，通信网络主要用于：A. 实现设备之间的数据传输B. 远程监视和控制C. 实现对变电站设备的自动化操作D. 所有选项都正确4. 变电站综合自动化系统中，通信网络常用的传输介质包括：A. 光纤B. 电缆C. 无线通信D. 所有选项都正确5. 变电站综合自动化系统中，对设备状态进行监测的传感器主要包括：A. 温度传感器B. 压力传感器C. 湿度传感器D. 所有选项都正确二、判断题1. 变电站综合自动化系统可以实现对变电站设备的远程监视和控制。

正确 / 错误2. 变电站综合自动化系统中，通信网络的可靠性对系统的运行至关重要。

正确 / 错误3. 变电站综合自动化系统中，传感器的作用是收集设备的运行数据。

正确 / 错误4. 变电站综合自动化系统中，计算机是系统的核心控制设备。

正确 / 错误5. 变电站综合自动化系统中，数据存储和处理主要依靠云计算技术。

正确 / 错误三、简答题1. 请简要介绍变电站综合自动化系统的基本组成部分。

变电站综合自动化系统的基本组成部分包括监控子系统、控制子系统、通信子系统和人机界面。

监控子系统用于实时监测变电站设备的运行状态，包括各种传感器和监测设备。

控制子系统用于对变电站设备进行远程控制和自动化操作，包括断路器、开关和遥控设备等。

通信子系统用于实现设备之间的数据传输和远程监视控制，包括通信网络和传输介质。

人机界面用于操作和管理整个系统，包括计算机、显示器和控制面板等。

2. 请简要描述变电站综合自动化系统的工作原理。

变电站综合自动化系统的工作原理是通过传感器收集变电站设备的运行数据，然后将数据传输到监控子系统进行实时监测和分析。

变电站综合自动化复习题一、简介变电站综合自动化是指通过自动化技术和设备，对变电站的运行、监控、控制和保护等工作进行全面自动化管理。

它能够提高变电站的安全性、可靠性和经济性，减少人为操作错误带来的风险，提高运行效率和管理水平。

二、自动化设备与系统1. 主变压器监测系统主变压器是变电站的核心设备之一，其监测系统能够实时监测主变压器的温度、湿度、油位、气体等参数，以及变压器的运行状态和故障信息。

通过监测系统，可以及时发现并处理主变压器的异常情况，保证变电站的正常运行。

2. 继电保护装置继电保护装置是变电站的重要组成部分，用于检测和保护变电站的电气设备，如变压器、电缆、开关等。

继电保护装置能够对电气设备的电流、电压、频率等参数进行监测，并在发生故障时及时切除故障电路，保护设备的安全运行。

3. 远动装置远动装置是变电站的远程控制设备，通过远程信号传输和控制，实现对变电站设备的远程操作和监控。

远动装置可以实现对开关、刀闸、断路器等设备的远程控制，提高操作的便捷性和安全性。

4. 通信系统通信系统是变电站综合自动化的重要组成部分，用于实现各个设备之间的信息传输和交互。

通信系统可以采用有线或无线通信方式，如光纤通信、无线电通信等。

通过通信系统，各个设备之间可以实现数据的共享和交换，实现变电站的全面自动化管理。

三、综合自动化系统的优势1. 提高安全性和可靠性综合自动化系统可以实时监测和控制变电站设备的运行状态，及时发现并处理故障，提高变电站的安全性和可靠性。

同时，系统还可以实现对设备的智能保护，避免因操作错误或人为因素导致的事故发生。

2. 提高运行效率和管理水平综合自动化系统通过自动化技术的应用，可以实现变电站设备的远程控制和监测，提高运行效率和管理水平。

操作人员可以通过系统对设备进行远程操作和监控，减少人为操作错误和时间成本，提高工作效率。

3. 降低运维成本综合自动化系统的应用可以减少人工巡检和维护的工作量，降低运维成本。

变电站综合自动化复习题一、简答题1. 请简要解释什么是变电站综合自动化系统。

变电站综合自动化系统是指利用现代自动化技术和通信技术，对变电站的监控、控制、保护、测量和通信等功能进行集成和自动化管理的系统。

它通过各种传感器、执行器和控制装置，实现对变电站设备的实时监测、远程控制和智能化管理，提高变电站的运行效率、可靠性和安全性。

2. 请列举变电站综合自动化系统的主要组成部份。

变电站综合自动化系统主要包括以下组成部份：- 监控系统：用于实时监测变电站设备的运行状态，包括各种传感器、监测装置和数据采集系统。

- 控制系统：用于远程控制变电站设备的操作，包括开关控制、调节控制和保护控制等功能。

- 保护系统：用于对变电站设备进行保护，包括电流保护、电压保护、频率保护和差动保护等功能。

- 测量系统：用于对变电站电气参数进行测量和记录，包括电能计量、电压测量和电流测量等功能。

- 通信系统：用于变电站内部各个子系统之间的数据传输和远程监控，包括以太网、光纤通信和无线通信等技术。

3. 请解释什么是变电站综合自动化系统的远动功能。

变电站综合自动化系统的远动功能是指通过远程控制中心对变电站设备进行远程操作和控制的能力。

通过远动功能，运维人员可以在中心控制室对变电站的开关、断路器、隔离开关等设备进行远程操作，实现对变电站的远程控制和管理。

远动功能可以大大提高运维人员的工作效率和安全性，避免了人工操作中的误操作和风险。

4. 请简要介绍变电站综合自动化系统的优势和应用。

变电站综合自动化系统具有以下优势：- 提高运行效率：自动化系统可以实时监测和控制变电站设备，提高运行效率和响应速度。

- 提高运行可靠性：自动化系统可以对变电站设备进行保护和故障检测，提高运行可靠性和安全性。

- 减少人工成本：自动化系统可以代替部份人工操作，减少人力资源的投入和成本。

- 实现远程监控：自动化系统可以通过通信网络实现对变电站的远程监控和管理，方便运维人员的工作。

变电站综合自动化复习题一、简答题1. 请简要介绍变电站综合自动化系统的定义和作用。

答：变电站综合自动化系统是指利用现代计算机技术、通信技术和控制技术对变电站的监控、保护、测量、控制等功能进行集成和自动化实现的系统。

其作用是提高变电站的运行可靠性、安全性和经济性，实现对变电站设备的远程监控、智能化控制和自动化管理。

2. 请简要描述变电站综合自动化系统的基本组成。

答：变电站综合自动化系统主要由以下几个部份组成：- 监控与数据采集子系统：负责对变电站设备的状态进行监测和数据采集，并将数据传输给上位机系统。

- 通信子系统：负责变电站内部各个子系统之间的数据传输和通信，包括局域网、广域网、无线通信等。

- 保护与自动化控制子系统：负责对变电站设备进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。

- 信息处理与管理子系统：负责对采集到的数据进行处理和分析，并提供给操作人员进行监控和管理。

- 人机界面子系统：提供给操作人员与系统进行交互的界面，包括显示屏、键盘、鼠标等。

3. 请简要介绍变电站综合自动化系统的主要功能。

答：变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站设备的运行状态，包括电压、电流、温度等参数，以及设备的工作状态和故障情况。

- 保护功能：对变电站设备进行保护，如差动保护、过电流保护、接地保护等，及时切除故障设备，保护变电站的安全运行。

- 自动化控制功能：实现对变电站设备的自动化控制，如开关的自动合闸、分闸，路线的自动切换等。

- 数据采集与处理功能：采集变电站设备的运行数据，并进行处理和分析，为运维人员提供决策支持。

- 远程监控与管理功能：实现对变电站设备的远程监控和管理，运维人员可以通过网络远程查看设备状态、进行操作和维护。

二、计算题1. 请计算一个变电站综合自动化系统的可靠性指标。

答：变电站综合自动化系统的可靠性指标可以通过以下公式计算：可靠性指标 = (系统可用时间 / (系统可用时间 + 系统不可用时间)) * 100%假设一个变电站综合自动化系统在一年中共运行8760小时，其中系统不可用时间为24小时，则可靠性指标为：(8760 / (8760 + 24)) * 100% = 99.73%2. 请计算一个变电站综合自动化系统的经济性指标。

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用先进的计算机技术、通信技术和控制技术，对变电站的监控、保护、测量、控制等功能进行集成和自动化管理的系统。

它通过实时监测和控制变电站的各种设备，提高了变电站的运行效率和可靠性。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站的设备状态、运行参数等信息。

- 保护功能：对变电站的设备进行故障检测和保护，保证设备的安全运行。

- 测量功能：对变电站的电气参数进行实时测量和监测。

- 控制功能：对变电站的设备进行远程控制和操作。

- 通信功能：实现变电站内部和外部的数据传输和通信。

- 数据存储和处理功能：对变电站的数据进行存储和处理，生成报表和统计分析结果。

3. 变电站综合自动化系统的组成部分有哪些？变电站综合自动化系统主要由以下几个组成部分构成：- 电气设备：包括变压器、断路器、隔离开关等各种变电设备。

- 监控系统：用于实时监测和显示变电站的设备状态和运行参数。

- 保护系统：用于对变电站的设备进行故障检测和保护。

- 测量系统：用于对变电站的电气参数进行实时测量和监测。

- 控制系统：用于对变电站的设备进行远程控制和操作。

- 通信系统：用于实现变电站内部和外部的数据传输和通信。

- 数据存储和处理系统：用于对变电站的数据进行存储和处理。

4. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：- 提高运行效率：通过自动化控制和监测，减少了人工操作和监测的工作量，提高了运行效率。

- 提高运行可靠性：自动化系统可以实时监测设备状态，及时发现故障并采取措施，提高了设备的可靠性。

- 降低人为错误：自动化系统可以减少人为操作的错误，提高了操作的准确性和稳定性。

- 提高安全性：自动化系统可以对设备进行故障检测和保护，提高了变电站的安全性。

- 便于管理和维护：自动化系统可以对设备进行远程控制和操作，方便了管理和维护工作。

1、简述变电站综合自动化的概念及其系统组成和特点.概念：变电站综合自动化是将变电站的二次设备（包括测量仪表、信号系统、继电保护、自动装置和远动装置等）经过功能的组合和优化设计,利用先进的计算机技术、现代电子技术、通信技术和信号处理技术,实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动限制和微机保护，以及与调度通信等综合性的自动化功能. 系统组成：特点：（1）功能的综合化（2）设备的操作及监视微机化（3）结构分布分层化（4）通信网络光缆化（5）运行治理智能化系统组成：即利用多台微型计算机和大规模集成电路组成的自动化系统二.判断题1.变电站综合自动化采集的信息大致可以分为两类：一是与电网调度限制有关的信息,二是为实现变电站综合自动化站内监控所使用的信息对）2.变电站自动化体系结构中，“通信限制系统治理〃连接系统各局部,负责数据和命令的传输，并对这一过程进行协调、治理和限制对）3.变送器接入TV或TA的一次回路中错）4.在变电站中,变送器的输出信号采用统一的交流信号错）5.三元件式三相功率变送器适用于三相三线制系统中的三相功率测量错）6.对一个信号采样就是测取该信号的瞬时值对）7.在分散与集中相结合的结构形式中,配电线路的保护采用集中组屏结构,高压线路保护和变压器保护采用分散式结构错）8.传输方式与传输的信号是模拟信号还是数字数据无关,而是根据信道上传输的是数字信号还是模拟信号而定.（对）9、现场总线是数字式、并行、多点通信的数据总线错）10.电路交换的线路利用率比报文交换的高.（错）11、备用电源在投入前在检测工作母线失压时还必须检查工作电源无流对）12、微机故障录波装置要保存故障前的数据对）13.传输层是一个端一端,也即主机一主机的层次对）14.RS-232D采用负逻辑,标准接口电路采用非平衡型.（对）15、当电力系统有功功率缺额较大时,靠负荷调节效应来补偿有功缺额就可以保证系统的平安稳定运行.（错）16.备用电源自动投入切除工作电源断路器必须经过延时二（对）17、数据传输速率指一个信道的最大数据传输速度,表示方法为数据速率和调制速率错）18.微机故障录波装置采用软件启动录波,一旦装置启动,立即保存3周正常运行的最新数据作为首段数据记录.（对）19、监控系统的核心是信息处理子系统对）一、填空题（每空格1分,共20分）1、变电站综合自动化系统的范嚅包括综合自动化技术、远动技术、继电保护技术、变电站其他智能技术亡及电站综合自动化系统中模拟量输入中的A/D转换方式主要有逐次逼近型A/D转换方式（ADC）、电压/频率变换方式（VFC）3、变电站综合自动化系统中开关量输入输出中的隔离技术主要有光电隔离、继电器隔离4、变电站综合自动化系统中脉冲量的采集主要用于电能计量,解决脉冲量读数和计数的矛盾的主要技术是采用主、副两套计数器协同工作.5、电力变压器微机保护的丰保护中要有差动保护、瓦斯保护.6、变电站的电压和无功捽制中要方法有专痂丽调节装置、软件VQC7、自动重合闸是指自动重合闸是指当断路器由继电保护动作或其它非人工操作而跳闸后,能够自动限制断路器重新合上的一种装置8、变电站综合自动化中的“四遥〃是指遥测、遥调、遥信、遥控.9、突变量电流元件的作用是电流保护动作的启动元件,用以提升保护灵敏度.二、简做题（每题8分,共4（11H5、答：所谓变电站的运行状态是指变电站的各种电气量所处的状态,根据状态变量的大小,可将变电站的运行状态划分为九个区域,简称九区图"，如下图.运行状态图当变电站运行于0区域时，电压和功率因数均合格,此时不需要进行调整.①简单越限情况当变电站运行于1区域时，电压越过上限而功率因数合格,此时应调整变压器分接头使电压降低.如单独调整变压器分接头无法满足要求时,可考虑强行切除电容器组.当变电站运行于5区域时，电压低于下限而功率因数合掐,此时应调整变压器分接头使电压升高,直至分接头无法调整（次数限制或档位限制）.当变电站运行于3区域时,功率因数低于下限而电压合格,此时应投入电容器组直至功率因数合格.当度电站运行于7区域时,功率因数超过上限而电压合格,此时应切除电容器组直至功率因数合格.②双参数越限情况当变电站运行于2区域时，电压超过上限而功率因数低于下限,此时如先投入电容器组,那么电压会进一步上升二因此先调整变压器分接头使电压降低,待电压合格后假设功率因数仍越限再投入电容器组.当变电站运行于4区域时，电压和功率因数同时低于下限,此时如先调整变压器分接头升比,那么无功会更加缺乏,因此应先投入电容器组,待功率因数合格后假设电压越限再调整变压器分接头使电压升高.当变电站运行于6区域时，电压低于下限而功率因数越过上限,此时如先切除电容器组,那么电压会进一步下降,因此应先调整变压器分接头使电压升高,待电压合格后假设功率因数仍越限再切除电容器组.当变电站运行于8区域时，电压和功率因数同时超过上限,此时如先调整变压器分接头降压,那么无功会更加过剩，因此应先切除电容器组,待功率因数合格后假设电压仍越限再调整变压器分接头使电压降低，在实际运行过程中，以上要求可根据变电站的具体情况进行调整,如5区不调整变压器分接头而代之切除电容器组等.一、填空题1、对发电厂来说,主要的调压手段是调整的发电机的励磁,在变电站的主要调压手段是调节变压器分接头和补偿电容器2、分析和评价各种算法优劣标准主要指标是：计算精度、响应时间和运算⅛t3、变电站综合自动化体统的主要结构形式有四种.分别是集史史、分层分布式、分散与集中结合式、完全分散式4、重合闸的运行方式有：综合重合闸、单和重介倒、.三相市合闸和停运.5、电气操作票制度是我国电力系统的运行治理中一种预防误操作的有效平安举措.6、微机保护中有两种定值,即开关整定值和数值整定值.1 .所谓分层式结构,是将变电站信息的采集和限制分为：治理层,站控层,间隔层2 .数字滤波器的滤波特性通常可用它的频率响应特性来表示包括：幅频特性,相频特性3 .典型模拟量输入电路主要包括：电压形成电路,低通滤波电路,采样保持多路转换开关,A/D变换芯片4 .保护软件有：运行调试不对应三种工作状态5 .复合电压闭锁过滤保护：低电压元件,负序电压元件和过流元件6 .常闭开关量的隔离方法有：光电隔离,继电器隔离7 .运行装置的4遥：遥控遥测遥信遥调8 .防误操作包括五个方面,一般简称五防他们是：预防误分合断路器,预防带负荷分合隔离开关,预防带电挂接地线,预防带接地线合断路器,预防误入带电间隔9 .目前应用于综自系统的主要数字核心：基于单片机的测控单元,基于工控的测控单元,基于数字信号处理器的测控单元10 .输电线路自动重合闸的运行方式：单向重合闸三相重合闸综合重合闸停运重合闸11 .变电站综自的内容应包括：变电站电气量的采集，电气设备的状态监视限制和调节12 .变电站综自系统的结构形式有：集中式结构,分层分布式结构,分散与集中相结合结构完全分散式结构13 .变电站综自软件算法作用是：提升运算精度,提升运算速度14 .算法的选择标准：计算精度,响应时间,运算量15 .常用滤波器有：差分滤波器,加法滤波器,积分滤波器16 .变电站主要调压手段有：常用有载调压变压器补偿电容器判断1 .所谓分布式结构（对）2 .加法数字滤波器可以（错）3 .信息处理子系统（对）4 .电网内实时时钟（对）5 .保护装置在系统震荡应该动作（错）6 .当电容器母线电压超过（对）7 .对具有3台主要（错）8 .备用电源自动投入（对）9 .电力系统正常（对）10 .自动按频率减（错）2510X二、判断题1、工频正弦信号,半周积分算法的数据窗长度为15mso（x）2、根据采样定理,如果被采样信号中所含的最高频率成分为fmax,,那么采样频率fs必须大于2倍的fmaxoIx）3、满量程为2V的4位A/D芯片,其最小有效的量化单位AE为0.1V.（x）4、典型模拟量输入回路中低通滤波器的作用是限制输入信号最高频率,降低采样fs.〔V）5、压频变换器VFC的作用是将输入电压模拟量变换成频率固定的脉冲信号,并对脉冲信号进行计数.（X）6、微机保护傅氏算法只适用于正弦信号∙（X）7、差分数字滤波器不能滤除直流分量.（X）8、变压器和电容器都有调压作用，其作用、原理和效果是相同的∙（X）9、备用电源自动投入切除工作电源断路器必须经过延时.（V）10、频率调节效应系数K,反映了系统无功与频率的变化关系.（x）11、逐次逼近式A/D转换器,进行模拟数值比拟时,必须进行D/A转换（V）12、与差分滤波器比拟,加法滤波器的数据窗口长,为工频周期的一半.（x）13、手动跳开工作电源，备用电源自动投入装置不允许动作.14、系统振荡过程中,保护的误动是允许的∙（x）15、电容器保护的有过电压保护,无欠压保护.（x）16、在我国，小电流接地系统是指1035KV系统,中性点不接地或经消弧线圈接地.（x）17、小电流接地系统发生单相接地故障,非故障相对地电压升为高为倍.（V）18、小电流接地系统发生单相接地故障,故障线路首段的零序电流数值上等于系统非故障线路全部电容电流的总和,其方向为线路指向母线.（V）19、故障录波的作用是,当电力系统发生故障时,的记录下与事故有关的运行参数，以便作进∙步的数据分析处理.20、并行数据传输速度快,适用于短距离传输,串行数据传输速度慢,适用于远距离传输.三、简做题1、变电站综合自动化根本概念？Pl根本功能包括那几个方面？P6答：D变电站综合自动化系统是利用先进的计算机技术、现代电子技术、通信技术和信息处理技术等实现对变电站二次设备（包括继电保护、限制、测量、信号、故障录波、自动装置及远动装置等）的功能进行重新组合、优化设计，对变电站全部设备的运行情况执行监视、测量、限制和协调的一种综合性的自动化系统.（2）根本功能包括：［1］测量、监视、限制功能.［2］继电保护功能.［3］自动限制智能装置的功能.［4］远动及数据通信功能.［5］子诊断、自恢复和自动切换功能2、试分析变电站运行“九区图”，假设变电站运行2、6两区域内，应分析用何种调控策略,使其恢复在正常运行状态？P114答:当变电站运行在2区域时，电压越上限,功率越下限,可先调整变压器分接头使电压降低,等到电压合格后,假设功率因素仍越限可投入电容器组.当变压器运行于6区域时，电压低于下限,功率因素超过上线限,应先调整变压器分接头使电压升高,代电压合格后,假设功率因数仍越限再切除电容器组.3、简述变电站综合自动化系统中监控子系统的根本功能？P67答：D实时数据采集与处理.2）运行监视与报警功能.。
