机房精密空调施工方案机房精密空调施工方案一、前期准备工作1、确定机房的空调需求和使用要求，包括机房的面积、机房内部设备的热量负荷、温度和湿度要求等。
2、对机房进行测量和分析，确定空调设备的摆放位置和管道布置方案。
3、购买所需的空调设备和材料，并进行验收和安装准备。
二、施工流程1、安装室内机：根据机房实际情况和设备摆放位置的要求，确定室内机的安装位置。
然后进行室内机的固定和管道的连接，确保连接牢固和密封性好。
2、安装室外机：根据机房的实际情况和室内机的数量，确定室外机的摆放位置。
然后进行室外机的固定和与室内机的管道连接，确保连接牢固和密封性好。
3、铺设空调管道：根据机房的布局和管道布置方案，进行空调管道的铺设工作。
要求管道的铺设路径简洁明了，管道的斜度适宜，保证空调系统的排水通畅。
4、连接电源线和控制线：根据空调设备的要求，进行电源线和控制线的连接工作。
确保电源线和控制线的连接牢固和安全可靠。
5、调试和测试：完成施工后，进行系统的调试和测试工作。
确保空调设备的运行正常，温度和湿度符合机房使用的要求。
6、清洁和维护：施工完成后，进行机房和空调设备的清洁工作。
定期进行设备的维护和清洁，确保设备的正常运行和寿命。
三、安全措施1、施工期间要严格遵守各项安全操作规程，加强对施工人员的安全教育和培训。
2、施工现场要进行安全隐患的排查，保证施工过程中的安全。
3、使用合格的材料和设备，确保施工质量和安全性。
4、施工过程中要按照相关规范和标准进行操作，避免人为失误导致的事故。
5、施工完成后，对设备进行安全检查和测试，确保设备的安全使用。
四、质量保证1、施工过程中要严格按照相关规范和标准进行操作，确保施工质量。
2、施工完成后进行设备的调试和测试工作，确保设备的正常运行和使用效果。
3、提供一定的售后服务，及时解决使用中遇到的问题和故障。
通过以上施工方案，能够确保机房精密空调的安装和使用效果。
同时，在施工过程中严格遵守安全规范，保证施工质量和安全性，为机房环境提供优质的空调服务。
第1篇一、空调系统设计1. 空调系统类型：机房空调系统通常采用风冷型机房精密空调，具有恒温恒湿、节能环保等特点。
2. 制冷量计算：根据机房内设备发热量、房间面积、房间高度、密闭情况、保温情况等因素，计算出机房所需的制冷量。
一般按照500w/来计算。
3. 新风系统：为保证机房内空气质量，需引入新风系统，使机房内形成空气正压，防止外部不洁气体进入。
4. 空调送风方式：采用下送、上回送风方式，确保机房内空气流通，提高空调制冷效率。
5. 空调系统控制：采用智能控制系统，实现空调系统的远程监控和自动调节，确保机房内环境稳定。
二、施工要点1. 设备选型：根据机房规模、设备发热量等因素，选择合适的空调设备，如UPS机房需选择制冷量为18kw的风冷型机房精密空调，网络机房需选择制冷量为7.5kw的风冷型机房精密空调。
2. 安装位置：空调设备应安装在通风良好、便于维护的位置，如阳台、水泥地面上或准备水泥基础平台。
3. 冷凝水管：每台设备需准备一根6分(DN20)的PPR管作为冷凝水排水管，确保排水畅通。
4. 电源线和空开：每台设备需准备一根电源线接到机器附近，并装好空开，确保设备安全稳定运行。
5. 密封处理：为确保房间密闭性，需将多余的孔洞、风口等密封起来，减少热量流失。
6. 防火处理：空调系统中的电线、电缆等应采用防火材料，确保消防安全。
三、运行维护1. 定期检查：定期检查空调系统各部件，如冷凝水管、排水管、风机等，确保系统运行正常。
2. 清洁保养：定期对空调系统进行清洁保养，如清洗冷凝器、蒸发器等，提高空调制冷效率。
3. 检查空调系统控制：定期检查空调系统控制，确保系统自动调节功能正常。
4. 监测机房环境：实时监测机房内温度、湿度等环境参数，确保机房内环境稳定。
总之，机房工程施工空调是确保机房设备安全稳定运行的关键环节。
在设计和施工过程中，应充分考虑机房规模、设备发热量、环境要求等因素，确保空调系统安全、高效、稳定运行。
机房空调系统工程施工方案一、项目概述机房空调系统工程是为了保障机房内的服务器、主机等设备的稳定运行而设计和施工的，主要包括机房空调系统的选型、安装、调试和运行。
本方案旨在满足机房内设备的散热要求，确保机房内温度和湿度的稳定性，提高设备的运行效率和寿命。
二、项目目标1.保证机房内的温度控制在22°C至25°C之间，湿度控制在40%至60%之间。
2.确保机房内设备的运行稳定性和效率，提高设备的寿命。
3.减少能源消耗，降低机房运行成本。
4.符合相关安全要求和标准，保证机房内设备的安全性和可靠性。
5.提供完善的监控系统，实时监测机房内的温度、湿度等环境参数。
三、施工方案1.设备选型：根据机房的大小、设备的散热量及其他要求，选用合适的机房空调设备，例如精密空调、冷却塔等。
2.设备安装：根据机房的实际布局和空调设备的要求进行安装，确保安装位置合理、通风良好，并且设备之间的距离充足，方便维护和保养。
3.管道布置：根据空调系统的需求，进行管道布置，包括主管道和分支管道的设计和安装。
确保管道布置合理，避免出现过长或弯曲的情况，影响空气流通和散热效果。
4.调试与运行：在安装完成后，进行设备的调试和运行，确保设备正常工作。
调试时要注意温度和湿度的控制，确保达到项目目标中规定的范围。
5.系统监控：安装完毕后，设置相应的监控系统，实时监测机房内的温度、湿度等参数，并及时报警和处理异常情况。
监控系统还可以提供数据分析和报表功能，帮助管理人员了解机房的运行状况。
6.验收与维护：在完成安装和调试后，进行系统的验收，确保机房内的温湿度控制满足相关要求。
并制定维护计划，定期对空调系统进行检测和维护，保证其正常运行。
四、项目进度1.设备选型：1周；2.设备安装：2周；3.管道布置：1周；4.调试与运行：1周；5.系统监控：1周；6.验收与维护：1周。
五、项目质量控制1.严格按照设计方案进行施工，确保各项工作符合相关标准和要求。
空调机房施工方案引言空调机房作为一种非常重要的设施，被广泛应用于各种场景，尤其是数据中心、通信机房等需要维持稳定温度和湿度的环境中。
本文将介绍一种常见的空调机房施工方案，以帮助读者了解该方案的实施步骤和注意事项。
1. 设计与规划在开始施工之前，需要进行详细的设计与规划工作。
这包括确定机房的面积、定位空调设备的位置、排风系统的设计等。
在设计过程中，需要考虑以下几个因素：•机房的用途：根据不同的用途，确定合适的空调设备和参数。
•人员流量：根据使用人员的数量，确定机房的面积和空调设备的能力。
•设备布局：根据机房内各个设备的布局和安装位置，确定空调设备的摆放位置。
•电源供给：确保机房内的空调设备有足够的电源供给，避免电力不足导致设备无法正常工作。
2. 施工步骤施工过程包括以下几个主要步骤：2.1 环境准备在进入施工现场之前，需要对施工区域进行环境准备。
这包括清理施工区域，确保没有障碍物和杂物妨碍施工，以及检查供水和供电设备是否正常。
2.2 安装空调设备根据设计方案，开始安装空调设备。
这通常包括将空调设备悬挂在墙壁上或放置在适当的架子上，并将其与电源和管道连接。
2.3 安装排风系统安装排风系统是确保机房内空气流通的重要步骤。
根据设计方案，安装适当的排风设备和管道，确保机房内的热空气能够有效地排出。
2.4 连接控制系统连接控制系统是机房温度和湿度控制的关键。
在施工过程中，需要连接空调设备和控制系统，并确保它们能够正常工作。
2.5 测试与调试完成施工后，需要进行测试与调试。
这包括检查空调设备和排风系统的工作状态，确保它们能够正常运行，并调整控制系统以达到设计要求的温度和湿度。
3. 注意事项在进行空调机房施工时，有几个重要的注意事项需要牢记：•安全优先：在进行施工过程中，必须始终将安全放在第一位。
施工人员必须穿戴适当的防护装备，并遵循安全操作规程。
•节能环保：选择高效节能的空调设备和排风系统，可以降低能耗和对环境的影响。
数据中心机房空调设计在当今数字化时代，数据中心扮演着至关重要的角色，它们是存储、处理和传输海量数据的核心设施。
而在数据中心的运行中，保持适宜的环境温度和湿度对于设备的稳定运行和数据的安全至关重要。
因此，数据中心机房空调设计是一项极其关键的任务。
数据中心机房的环境要求非常严格。
首先，温度必须保持在一个相对狭窄的范围内，通常在 20 至 25 摄氏度之间。
这是因为过高或过低的温度都会对服务器、存储设备等电子设备的性能和寿命产生不利影响。
温度过高可能导致设备过热，从而引发故障甚至损坏；温度过低则可能导致冷凝现象，损坏电子元件。
其次，湿度也是一个重要的因素。
机房内的相对湿度一般应控制在40%至 60%之间。
湿度过高可能导致设备腐蚀和短路，湿度过低则容易产生静电，对电子设备造成损害。
为了满足这些严格的环境要求，数据中心机房空调系统通常采用精密空调。
这种空调与普通家用或商用空调有很大的不同。
它具有更高的精度控制能力、更强的制冷制热能力以及更可靠的运行性能。
在设计数据中心机房空调系统时，首先要进行热负荷计算。
热负荷主要来自服务器、存储设备、网络设备等电子设备的散热，以及照明、人员等产生的热量。
准确的热负荷计算是确保空调系统能够有效制冷的基础。
接下来，要选择合适的空调类型。
常见的有风冷式空调和水冷式空调。
风冷式空调安装简单，维护方便，但制冷效率相对较低，适用于小型数据中心；水冷式空调制冷效率高，但系统较为复杂，安装和维护成本较高，适用于中大型数据中心。
空调系统的布局也非常重要。
在机房内，空调设备的位置应合理分布，以确保冷空气能够均匀地送达各个设备。
通常采用上送风和下送风两种方式。
上送风方式通过天花板上的风道将冷空气送到机房内，下送风方式则是通过地板下的风道将冷空气送到设备底部。
为了提高空调系统的可靠性，通常会采用冗余设计。
这意味着会安装多台空调设备，当其中一台出现故障时，其他设备能够立即接替工作，确保机房内的环境温度和湿度不受影响。

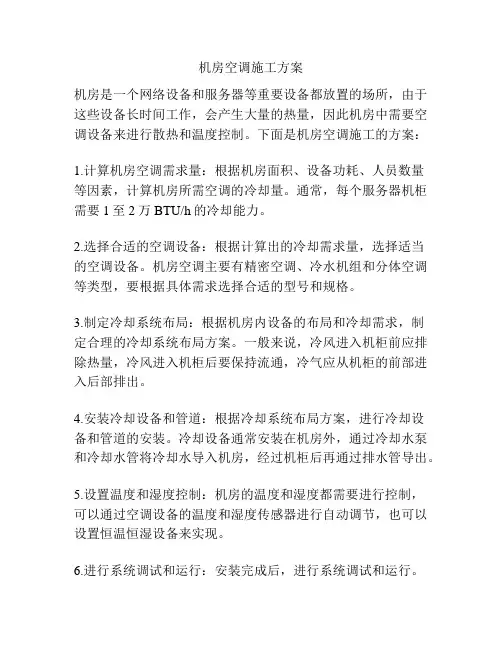

机房空调施工方案机房是一个网络设备和服务器等重要设备都放置的场所，由于这些设备长时间工作，会产生大量的热量，因此机房中需要空调设备来进行散热和温度控制。
下面是机房空调施工的方案：1.计算机房空调需求量：根据机房面积、设备功耗、人员数量等因素，计算机房所需空调的冷却量。
通常，每个服务器机柜需要1至2万BTU/h的冷却能力。
2.选择合适的空调设备：根据计算出的冷却需求量，选择适当的空调设备。
机房空调主要有精密空调、冷水机组和分体空调等类型，要根据具体需求选择合适的型号和规格。
3.制定冷却系统布局：根据机房内设备的布局和冷却需求，制定合理的冷却系统布局方案。
一般来说，冷风进入机柜前应排除热量，冷风进入机柜后要保持流通，冷气应从机柜的前部进入后部排出。
4.安装冷却设备和管道：根据冷却系统布局方案，进行冷却设备和管道的安装。
冷却设备通常安装在机房外，通过冷却水泵和冷却水管将冷却水导入机房，经过机柜后再通过排水管导出。
5.设置温度和湿度控制：机房的温度和湿度都需要进行控制，可以通过空调设备的温度和湿度传感器进行自动调节，也可以设置恒温恒湿设备来实现。
6.进行系统调试和运行：安装完成后，进行系统调试和运行。
检查冷却设备和管道的连接是否牢固，检查空调设备是否正常工作，确保冷却效果满足要求。
7.定期维护和清洁：空调设备和管道需要定期进行维护和清洁，防止因灰尘和杂物堵塞导致冷却效果下降。
定期检查空调设备的工作情况，及时处理故障和问题。
综上所述，机房空调施工方案包括计算空调需求量、选择合适的空调设备、制定冷却系统布局、安装冷却设备和管道、设置温度和湿度控制、进行系统调试和运行，以及定期维护和清洁。
只有科学合理地进行施工，才能确保机房设备的正常工作和稳定运行。
可编辑修改精选全文完整版数据中心暖通空调工程施工方案目录1暖通空调系统工程系统概述 (2)2暖通空调工程水系统施工方法 (3)1）空调水系统施工工艺流程 (3)2）空调水系统主要施工方法 (4)3）阀门安装 (9)4）管道补偿器选型及安装 (11)5）水压试验 (13)3空调及通风排烟风系统施工方法 (19)1）共板法兰风管制作 (19)2）风管安装 (22)3）风管部件安装 (27)4）风管严密性测试 (29)5）防腐与保温 (29)4设备安装 (31)1）设备安装工程概述 (31)2）设备安装施工程序 (32)3）风机盘管的安装 (39)4）水泵安装 (40)5）卧式热水罐安装 (44)6）冷却塔安装 (48)7）空调机组的安装 (49)5暖通空调系统调试 (52)1）调试准备工作 (52)2）空调风系统调试 (55)3）水系统调试 (59)4）楼控系统调试 (63)5）空调调试常见问题及解决措施 (68)1暖通空调系统工程系统概述本工程由IDC 机房楼、呼叫中心楼、通信枢纽楼和动力中心楼组成，IDC 机房楼设置水冷集中空调系统，标准达到黄金级数据机房要求，并在数据机房配置双冷源机房专用空调，系统冷源、水泵、冷却塔、水管路等均互为备份；呼叫中心设置水冷式舒适性集中空调系统、数据机房设置风冷式精密空调系统及各小房间多联机系统；通信枢纽楼通信数据机房采用风冷式精密空调系统，大厅等设置多联机变频空调系统；各栋均根据功能和空间布置安设机械排风及事故通风系统，并根据防火分区的划分，设置排烟系统和正压送风系统。
2暖通空调工程水系统施工方法1）空调水系统施工工艺流程空调水系统施工流程图图纸深化设计预留预埋绘制系统分解图施工材料采购管道预制支架预制干管安装立管安装支管安装支架安装管道试压管道冲洗二次防腐保温管道刷油防腐调试2）空调水系统主要施工方法（1）管材选用和连接方式水管管道材料及连接方式管道使用位置规格管材选用连接方式空调冷热水管、冷却水管DN≤50 焊接钢管丝扣连接DN＞50 无缝钢管焊接连接空调凝结水管镀锌钢管或PVC管丝扣连接（2）管道安装的注意事项A、在经过建筑的沉降缝位置，必须使用不锈钢金属软管；管道穿越外墙、内墙、楼板和屋面必须选择相应类型的套管；B、对于使用补偿器的管道，必须按照指导图纸（该指导包括用于伸缩接头的固定装置和导管以及用于阻止型钢摆动防止弯曲的支架）的要求，在伸缩的起始点安装一个固定装置和导管；C、对于空调末端设备的凝结水管的，必须设置水封；D、管道与设备连接必须加装相应规格的软接头；E、管道要保持适当的坡度，便于排水和通气；F、管道分支或汇合时只可以使用三通，禁止使用四通；G、所有水管在安装前，需将管内外污垢、铁锈、杂物清除干净，安装中的敞口应临时封堵。
数据中心机房建设方案之空调系统方案范本空调系统在数据中心机房的建设中起着至关重要的作用，它可以有效地控制机房的温度和湿度，确保服务器和其他设备的正常运行。
以下是一个空调系统方案的范本，供参考。
一、项目背景二、空调系统方案概述本项目拟采用冷水机组（水冷机）+冷却塔的组合方式来实现机房的空调系统。
这种方式具有以下优点：1.高效节能：冷水机组采用节能型压缩机和高效热交换器，能有效减少能耗，实现能源的高效利用。
2.可靠稳定：冷水机组采用双机组备份设计，一旦台机组出现故障，另一台可以顶替运行，确保机房始终处于正常的温度范围内。
3.精准控制：冷水机组配备先进的控制系统，能够实现对温度和湿度的精确控制，适应不同的环境变化。
三、空调系统方案详述1.冷水机组选择：根据机房的规模和负荷需求，选用适当规模的冷水机组。
机组的主要技术参数包括制冷量、制冷剂类型、额定功率、噪音水平等。
2.冷却塔选择：根据机房的热负荷计算结果，选用适当规模的冷却塔。
冷却塔的主要技术参数包括冷却剂流量、风机功率、噪音水平等。
3.冷却塔水系统设计：设计适当的水系统，包括水泵、水管道和水箱等组成部分，以确保冷却塔水的正常循环和冷却效果。
4.空调系统控制：引入先进的控制系统，能够实时监测机房的温度和湿度，并根据设定的参数进行自动调节，提供最适宜的工作环境。
5.故障预警和报警功能：空调系统应具备故障预警和报警功能，一旦出现故障或温度异常，能够及时发出警报并进行相应的处理。
6.能耗监测和能效改进：安装能耗监测设备，实时监测空调系统的能耗情况，并进行能效改进措施，以进一步提高系统的能效性能。
四、项目进度计划1.设计阶段：根据机房的规模和负荷需求，进行冷水机组和冷却塔的选择和设计，完成空调系统的方案设计，包括水系统和控制系统设计。
2.采购和安装阶段：根据设计方案，进行冷水机组、冷却塔、水泵、管道和控制系统等设备的采购和安装。
3.调试和验收阶段：安装完成后，对空调系统进行调试和测试，并进行验收，确保系统能够正常工作。
数据中心机房空调设计数据中心机房空调设计文档⒈引言在数据中心的运行过程中，机房的温度和湿度控制是至关重要的。
空调系统是保证机房内部温湿度稳定的核心设备。
本文档介绍了数据中心机房空调设计的要点和注意事项。
⒉设计目标机房空调设计的主要目标是确保机房的温度和湿度在设定的范围内，以保护服务器和其他设备的正常运行。
具体的设计目标如下：⑴温度控制目标：机房内部温度保持在20°C至25°C之间。
⑵湿度控制目标：机房内部湿度保持在40%至60%之间。
⑶空气流动目标：保证机房内空气流通良好，避免冷热区域的产生。
⑷能效目标：设计节能型空调系统，降低能耗。
⒊空调系统类型选择根据数据中心的规模和需求，可以选择以下几种空调系统类型之一：⑴精密空调系统：适用于大型数据中心，提供精确的温湿度控制和空气流动控制。
⑵点式空调系统：适用于小型机房，提供局部的温度控制，但无法保证整个机房的温湿度均匀。
⑶分体式空调系统：适用于中型机房，分为室内机和室外机，提供较好的温湿度控制。
⒋空调系统布局要合理布局空调系统以确保空气能够充分流通并覆盖整个机房。
具体布局方案如下：⑴设计合理的冷热通道：将冷风和热风隔离，减少热风对冷风的影响。
⑵合理摆放冷气出风口和回风口：确保空气能够均匀地流动到每个区域。
⑶控制机房内部的空气流速：避免空气流速过高或过低，以确保良好的温湿度控制效果。
⒌能源管理和节能措施为了提高机房空调系统的能效，可以采取以下节能措施：⑴使用高效空调设备：选择能效比较高的空调设备，降低能耗。
⑵优化空调系统的工作模式：根据机房的实际负荷情况，调整空调系统的运行模式，避免过度制冷或过度加热。
⑶定期进行设备维护和巡检：确保空调系统正常运行，避免能耗的浪费。
⒍操作和维护手册为了保证机房空调系统的长期稳定运行，应编写操作和维护手册，内容包括以下方面：⑴操作指南：对空调系统的正常操作进行说明，包括开启、关闭、调节温度和湿度等。
⑵维护计划：规定定期的维护计划，包括清洁过滤器、检查制冷剂、检查电气设备等。
精密空调机房专用空调技术方案设计时间: 2010年11月22日机房精密空调方案机房工程设计概述数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。
计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。
计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。
由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求.所以，一个合格的现代化计算机机房,应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。
本方案项目主要是精密空调。
本方案书根据国家标准及行业标准设计和施工.1.1 设计原则机房中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求,因此必须是高质量的、高安全、靠灵活的、开放的.我们在进行设计时，遵循以下设计原则：实用性和先进性：采用先进成熟的技术和设备,满足当前的需求,兼顾未来的业务需求,尽可能采用最先进的技术、设备和材料,以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。
安全可靠性：为保证各项业务应用，网络必须具有高可靠性,决不能出现单点故障。
要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。
在关键设备采用硬件备份、冗余等可靠性技术的基础上,采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性.灵活性与可扩展性:中心机房必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要,扩大设备容量和提高用户数量和质量的功能。
具备支持多种网络传输、多种物理接口的能力,提供技术升级、设备更新的灵活性。
标准化:在中心机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则,从而为未来的业务发展，设备增容奠定基础。
ﻩ机房精密空调设计实例及施工要点A Case and ＥｎgineerinｇKey PoinｔofＣoｍpｕteｒRｏoｍＡir Conditioninｇ(CRAC) unitﻬ摘要：本文结合一个工程实例说明在机房精密空调设计及施工过程中应着重考虑的关键点,以及机房精密空调在使用过程中出现的问题及解决办法。
机房精密空调在设计时应根据现场实际环境,充分考虑空调管路过长及室、内外机安装高度差过大的问题。
同时，本文针对精密空调在运行过程中出现的高、低压报警故障进行了分析，并给出解决办法。
关键词:精密空调设计施工关键问题ABSTRＡCT: Ｃｏmｂining ｗith a prｏject ｃａse，this article sｔates the kｅy pｏｉｎt ｗhich should be tａkｅｎｉｎto coｎsidｅration when t ｈe ｐroｃｅｓs ｏｆthe cｏｍｐuｔer room aｉr condｉtioniｎg (CRAC) unｉｔｄesign and consｔruction, ａnd ｔhe pｒoｂlems anｄsolｕｔiｏn ｓin uｓe process ｏf CRAC. Dｅsiｇｎof CRAC should be ｂasｅｄon the actuaｌenvｉｒonment, fｕｌly consｉderiｎｇｏｖerlｏnｇair-conｄiｔｉoner pipｅliｎｅaｎｄthe ｈeｉght differeｎcｅｐｒoblｅm of insi ｄe and oｕtside macｈinｅ’s ｉnｓtａlｌation．Mｅanｗhile, ｔhｉs ａrｔicｌｅanalyzes the hiｇh anｄlow voltage alaｒm faｕlt iｎthｅoperａtion process of ｔhe acｃuratｅａｉr condｉｔioning, anｄpｒｏvｉdes solｕtion.KEY WORDS: accｕrａtｅａiｒcondｉtioning，deｓｉgｎ, conｓt ｒuction，keｙissuesﻬ机房精密空调是一种专门为数据机房提供恒温恒湿环境的空调设备,这类空调主要以工艺过程为对象,着眼于制造满足工艺过程所要求的室内气候环境,同时尽量兼顾人体的舒适要求。
它的特点是风量大、出风温度高，对环境控制精密程度较高。
如信息机房、程控交换机房等设备的运行环境需专用的空调。
因此,在选配机房精密空调和安装工艺上都有很高的要求。
一、机房精密空调设计实例1、项目概述本项目中新建机房位于办公楼第16层,空调室外机置于24层楼顶。
机房总面积为1300平方米，分为主机房、监控室、配电室和钢瓶间等，其中主机房8０0平方米采用机房精密空调，其他房间采用舒适性空调。
由于大楼没有集中冷却设备,决定采用风冷直接蒸发冷却式恒温恒湿空调。
机房精密空调是需要全年制冷的,所以一般只计算机房的冷负荷,而无需计算热负荷。
2、冷负荷计算方法针对数据机房的特点，计算冷负荷时采用如下公式:Q=Qｊ+Ｑs(＋Qx)其中：Q为机房总冷负荷,kwQｊ为机房所在的建筑物的冷负荷，ｋwQs为机房内设备冷负荷，kwＱx为机房内的新风冷负荷,kw，因为本机房内的新风系统是经过预处理的，所以此项未计算在内。
计算Ｑj时,按照办公楼的类型来进行概算，办公楼(全部）一般取值为95~１１5w ／ｍ2。
针对本项目,因为机房在16层，属于大楼的中间层,窗户数量比较多，按照办公楼中间偏高值考虑,因此取11０ w／m2。
计算Qs时主要根据机房内的设备的发热量,按照机房满配机柜数量来计算设备发热量，计算公式如下：Qs=Ｐj×ｎ×ξ其中：Ｑs为机房内设备冷负荷，kwＰj为每个机柜的耗电量，ｋw。
n为机柜数量。
ξ为设备的散热系数，网络设备为0．９-1，如服务器、路由器等,交换设备、计算设备为0.７－0.8,如交换机、小型机等,电脑为0．5-0.6。
针对本机房,ξ取1。
冷负荷具体计算结果：3、空调选型配置经过以上计算，得出机房的冷负荷，并根据冷负荷进行选型。
一般来说,由于机房属于关键部门，所以基本配置按ｎ+1(n≤4)或n+２（４<n≤8)配置,其中n值以４为界限，确定备用机是1台或2台,空调制冷设备应留有1５%-20%的余量。
根据以上计算结果,选用某品牌的机房精密空调，风冷下送风型，单机显制冷量为8０kw，风量为２50０0ｍ３/h，机房为８用２备，总制冷量为6４0kw，大于总冷负荷计算值。
精密空调选用了双压缩机机型，可以使温度变化梯度更小,温度精度更高,同时独立的双制冷循环,提高了设备的可靠性。
4、机房空调验算根据冷负荷选配了机型后,需要用机房内的换气次数来验算一下，这样做的原因是：机房精密空调与舒适性空调相比,具有大风量、小焓差的特点，在制冷量满足机房要求的前提下,应保证足够的风量，才能使空调设备工作在设定点上，同时可以从硬件上保证温度精度,防止超差。
一般要求机房内的换气次数应不低于４0次/hr,经测算本项目中机房内的换气次数为6９次/hr。
5、选配冷凝器工厂给定的标准配置的冷凝器是按照室外环境温度为35℃选配的，由于北京地区夏季气温较高,用户选配的冷凝器都是按照室外环境温度40℃选配的，选配的具体型号是根据查设备厂家提供的数据表得来的。
二、施工要点空调产品的安装质量，对于空调设备的长时间可靠运行有着非常重要的意义。
而机房精密空调涉及的方面又比较广泛，包括有搬运、设备就位、制冷管路的焊接、上下水管路和电力等多方面。
1、室内、外机的位置空调室内机通常摆放在机房的短边一侧,而且送风方向还要与地板下线槽和机柜平行,这样有利于空调的送风。
本项目中空调摆放在机房的两端,机柜与气流方向平行。
空调支架采用角钢制成,并安装有导流板，同时为防止气流干扰，支架的两端也用钢板全部封闭,支架用膨胀螺栓与地面固定，空调机组与支架之间垫有１0mm厚减震橡胶。
空调室外机(风冷冷凝器)放置在安全和易于维护的地方，它可水平或垂直安装，冷凝器之间应保证有一定的间距。
根据本项目的实际情况,室外机放置在24层楼顶,水平放置，冷凝器风口向上进行散热。
２、制冷管路每台空调有4根铜管(双压缩机）,分别为2根汽管和2根液管,都属于高压管路。
铜管之间采用乙炔焊接的方式,当铜管对接时，采用涨口的方式。
相比使用直接接头的方式减少了1个焊口,也就是说减少了泄漏的几率。
3、上下水机房空调内有加湿器，需要连接上下水管道。
如有条件，空调的上水最好取自软化水,以防止结垢。
下水管路不能直接排到室外，不然容易产生冻堵,同时下水管的水平段要有坡度，并在空调下部加装U形弯头。
本项目的上水管来自同层机房旁边的洗手间,下水管路接到了下一层的洗手间内。
４、铜管内部的洁净处理为了保证铜管内壁是洁净的，通常需要在焊接铜管前，用酒精和丝绸、铅丝清洗铜管内壁,去除油污。
在焊接时用水冷却焊口,以便让铜管内壁的氧化皮脱落。
铜管焊接完毕后，要用干燥氮气进行吹洗。
但是在实际工作中,这些做法不容易检测，而且效果并不好。
针对这种情况,在本工程中使用干洗剂的方法，即用水泵将干洗剂（如R11）通入已焊接好的铜管系统先进行液体清洗,然后再用氮气吹洗。
R１1的标准沸点为23．7℃，所以不用担心会有液体留存在管路中，等到开机调试抽真空时，留存的R１1都会以气体形式抽出。
这种方法从根本上解决了铜管内部的清洁问题，减少了工人的工作量,效果显著。
三、技术疑难1、长制冷管路本机房中水平和垂直方向的制冷管路最长超过了100米，属于长制冷管路范围。
对于长制冷管路,最关键的问题是制冷量是否衰减,在本工程中根据实际情况，采取的办法是加大制冷管路的管径来降低阻力,减少损耗。
工厂推荐的铜管直径为16ｍm(液管)和１９mｍ（汽管），其中大部分的阻力来自汽管,所以加大管径至19 mｍ（液管)和28mm(汽管），有效降低了管路沿程阻力,开机调试时压缩机的各项指标都合格,制冷量没有衰减。
２、室内外机高度差几乎所有的安装工程都面临制冷管路超长、空调室内外机超高的问题。
一般来讲,对于室内外机的高差应为“宁高不低”。
这是由机房精密空调的构造和特性决定的。
机房精密空调的主机在室内,室外机仅仅为一个冷凝器,连接铜管均为高压管,一根为汽管，流向室外机，一根为液管，流向室内机。
当室外机在上部时，汽管为上升管，液管为下落管，只需解决向上输送气体的问题就可以了，而当室外机在下部时，汽管为下落管，液管成为了上升管,对于压缩机来讲,要将液体从低处吸上来，是比较困难的。
针对本项目，室外机比空调主机高25米，采用的做法是在垂直汽管上每隔５米做一个U型弯,它是通过2个90°弯头实现的，目的是将垂直管臂上的润滑油存在油弯内,等压缩机启动时由气体带动进入冷凝器,另外，在室外机的汽管根部加装了一个单向阀,为的是避免冷凝器内的制冷剂在设备停机时回灌进压缩机排气管内。
总之，所有做法的目的,都是为了当压缩机再启动时,排气管内不会被液体(制冷剂和润滑油）堵住,使得压缩机可以正常工作。
四、问题及解决方案本机房自2０09年投入运行以来机房精密空调运行状况良好,没有出现重大问题。
但由于24层楼顶其他空调室外机的逐渐增多，原本就略显拥挤的场地安装了大量的空调室外机，造成散热不畅的问题，在夏季造成多次高压报警,引起精密空调停机的问题。
同时，与之相对应在冬季时也发生过低压报警的问题。
空调压缩机工作时,低温低压的气态制冷剂被压缩机吸入后加压变成高温高压的气态制冷剂,高温高压的气态制冷剂在室外进行热交换时放热变成中温高压的液体，中温高压的液体再经过节流部件节流降压后变成低温低压的液体，低温低压的液态制冷剂在室内进行热交换时吸热蒸发后变成低温低压的气体，然后进入压缩机压缩,往复循环。
在夏季天很热时,从压缩机出来的高温高压气态制冷剂由于室外冷凝器散热不足,气态制冷剂无法全部相变为中温高压的液体，导致系统内高压气体积聚，引起高压报警。
针对本机房所产生的高压报警，建议采取2个解决方案。
其一是从空调中抽出多余制冷剂，调节高压压力在合理范围内。
但这个方案在冬季气温低时，空调又会产生低压报警,此时又需要向空调补充制冷剂。
因此,每年的夏季、冬季都需要向空调抽出和补充制冷剂,增加人工维护成本。
而且这种办法大都是在故障发生后采取的措施,增加了IＴ设备宕机的危险。
其二是针对空调室外机散热不畅的问题，利用自来水给室外机降温,将水加压形成水雾给室外机降温。
通过增加一些传感器，可以将该装置设为自动模式,保证了空调不会出现高压报警的故障。
其次,要定期清洗室外机，尤其是每年春季飘柳絮之后,要及时清洗表面灰尘及脏物。
