机房空调施工方案
《机房空调施工方案》
一、施工前准备工作
1. 确定机房空调系统安装位置，清理安装区域，保证安装区域干净整洁；
2. 检查机房空调系统的安装空间，确保安装过程中不会受到其他设备的影响；
3. 准备所需的施工工具和材料，确保施工过程中不会因为缺乏工具而耽误工程进度。

二、安装机房空调系统
1. 根据机房空调系统的设计图纸，确定空调主机安装位置，并进行固定；
2. 安装空调室内机和室外机，并连接主机与室内机、室外机；
3. 安装冷凝器和蒸发器，连接冷媒管路，并进行压力测试；
4. 安装空调系统的电气线路，连接电源，并进行电器接地测试；
5. 安装空调系统的管道，包括冷冻水管、蒸发水管等，进行管道连接和测试。

三、系统调试和检查
1. 对已安装的空调系统进行整体检查，确保连接牢固，无泄露；
2. 对空调系统进行电气及管路调试，调整系统工作参数，确保系统运行稳定、高效；
3. 对空调系统进行空气检测和温度测试，确保室内温度和湿度控制在设计要求范围内；
4. 对空调系统进行功能测试，包括制冷、制热、除湿、送风等
功能的运行测试。

四、施工结束工作
1. 清理施工现场，除去多余材料和垃圾；
2. 对已安装的空调系统进行最终检查，确保系统运行稳定、无故障；
3. 出具空调系统的安装验收报告，并做好施工档案记录。

通过以上施工方案，可确保机房空调系统的安装质量和施工效率，保障机房环境的温度和湿度控制，提供良好的工作环境和设备保护。

空调工程工程施工组织设计方案范本1：一、工程背景空调工程工程施工组织设计方案旨在确保空调系统的设计、安装、调试和运行工作能够顺利进行，保证施工过程的有效性和安全性。

本方案适用于空调工程的施工过程，涵盖了以下方面的内容。

二、施工组织设计1.项目管理1.1 项目背景和目标1.2 项目组织结构和责任分工1.3 项目进度计划和时间节点2.施工组织2.1 施工团队组成2.2 施工人员安排和分工2.3 施工设备和材料准备3.施工方案3.1 空调系统设计方案3.2 安装和调试方案3.3 施工工序和作业流程4.施工安全4.1 施工现场环境安全4.2 施工人员安全培训和防护4.3 施工设备和材料的安全性三、技术要求1.施工质量要求1.1 空调系统的安装质量要求1.2 空调系统的调试和运行要求2.工艺和标准2.1 相关国家和地方标准2.2 工程设计规范和技术要求四、施工管理1.施工进度管理1.1 施工进度计划的编制和动态调整 1.2 施工进展的监控和评估2.质量管理2.1 施工质量检查和验收2.2 确保设计和施工的一致性3.安全管理3.1 施工现场安全监管3.2 事故和紧急事件的应对措施五、文件管理1.工程文件1.1 合同和工程变更文件1.2 技术文件和图纸2.文档控制2.1 文档编制和审批流程2.2 文档存档和归档要求范本2：一、工程背景空调工程工程施工组织设计方案的编制目的是为了协调和指导空调工程的施工过程，确保施工过程的顺利进行和施工质量的达到设计要求。

本方案包括以下内容。

二、施工组织设计1.项目管理1.1 项目背景和目标1.2 项目组织结构和责任分工1.3 项目进度计划和时间节点2.施工组织2.1 施工团队组成2.2 施工人员安排和分工2.3 施工设备和材料准备3.施工方案3.1 空调系统设计方案3.2 安装和调试方案3.3 施工工序和作业流程4.施工安全4.1 施工现场环境安全4.2 施工人员安全培训和防护4.3 施工设备和材料的安全性三、技术要求1.施工质量要求1.1 空调系统的安装质量要求1.2 空调系统的调试和运行要求2.工艺和标准2.1 相关国家和地方标准2.2 工程设计规范和技术要求四、施工管理1.施工进度管理1.1 施工进度计划的编制和动态调整1.2 施工进展的监控和评估2.质量管理2.1 施工质量检查和验收2.2 确保设计和施工的一致性3.安全管理3.1 施工现场安全监管3.2 事故和紧急事件的应对措施五、文件管理1.工程文件1.1 合同和工程变更文件1.2 技术文件和图纸2.文档控制2.1 文档编制和审批流程2.2 文档存档和归档要求。

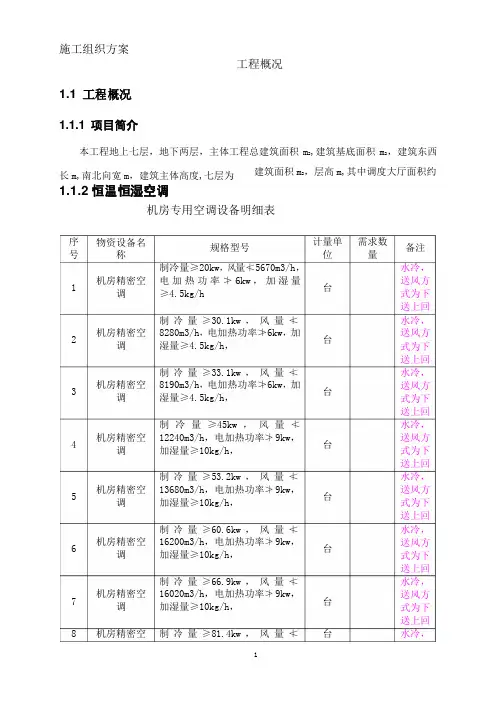

施工组织方案工程概况1.1 工程概况1.1.1项目简介本工程地上七层，地下两层，主体工程总建筑面积m2,建筑基底面积m2，建筑东西长m,南北向宽m，建筑主体高度,七层为1.1.2恒温恒湿空调建筑面积m2，层高m,其中调度大厅面积约机房专用空调设备明细表序号物资设备名称规格型号计量单位需求数量备注制冷量≥20kw，风量≮5670m3/h，水冷，1机房精密空调电加热功率≯6kw，加湿量≥4.5kg/h台送风方式为下制冷量≥30.1kw，风量≮送上回水冷，2机房精密空调8280m3/h，电加热功率≯6kw，加湿量≥4.5kg/h，台送风方式为下制冷量≥33.1kw，风量≮送上回水冷，3机房精密空调8190m3/h，电加热功率≯6kw，加湿量≥4.5kg/h，台送风方式为下制冷量≥45kw，风量≮送上回水冷，4机房精密空调12240m3/h，电加热功率≯9kw，加湿量≥10kg/h，台送风方式为下制冷量≥53.2kw，风量≮送上回水冷，5机房精密空调13680m3/h，电加热功率≯9kw，加湿量≥10kg/h，台送风方式为下制冷量≥60.6kw，风量≮送上回水冷，6机房精密空调16200m3/h，电加热功率≯9kw，加湿量≥10kg/h，台送风方式为下制冷量≥66.9kw，风量≮送上回水冷，7机房精密空调16020m3/h，电加热功率≯9kw，加湿量≥10kg/h，台送风方式为下送上回8机房精密空制冷量≥81.4kw，风量≮台水冷，调20160m3/h，电加热功率≯12kw，加湿量≥10kg/h，制冷量≥89.3kw，风量≮送风方式为下送上回水冷，9机房精密空调23940m3/h，电加热功率≯12kw，加湿量≥10kg/h，台送风方式为下制冷量≥100kw，风量≮送上回水冷，10机房精密空调23760m3/h，电加热功率≯12kw，加湿量≥10kg/h台送风方式为下制冷量≥45kw，风量≮送上回水冷，11机房精密空调12240m3/h，电加热功率≯9kw，加湿量≥10kg/h，台送风方式为上制冷量≥53.2kw，风量≮送侧回水冷，12机房精密空调13680m3/h，电加热功率≯9kw，加湿量≥10kg/h，台送风方式为上制冷量≥66.9kw，风量≮送侧回水冷，13机房精密空调16020m3/h，电加热功率≯9kw，加湿量≥10kg/h，台送风方式为上送侧回注：1风量、冷量均为余压200pa时数据。

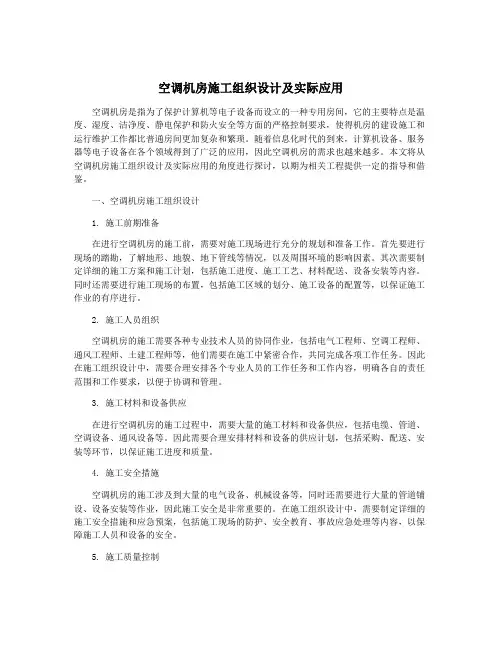

空调机房施工组织设计及实际应用空调机房是指为了保护计算机等电子设备而设立的一种专用房间，它的主要特点是温度、湿度、洁净度、静电保护和防火安全等方面的严格控制要求，使得机房的建设施工和运行维护工作都比普通房间更加复杂和繁琐。

随着信息化时代的到来，计算机设备、服务器等电子设备在各个领域得到了广泛的应用，因此空调机房的需求也越来越多。

本文将从空调机房施工组织设计及实际应用的角度进行探讨，以期为相关工程提供一定的指导和借鉴。

一、空调机房施工组织设计1. 施工前期准备在进行空调机房的施工前，需要对施工现场进行充分的规划和准备工作。

首先要进行现场的踏勘，了解地形、地貌、地下管线等情况，以及周围环境的影响因素。

其次需要制定详细的施工方案和施工计划，包括施工进度、施工工艺、材料配送、设备安装等内容。

同时还需要进行施工现场的布置，包括施工区域的划分、施工设备的配置等，以保证施工作业的有序进行。

2. 施工人员组织空调机房的施工需要各种专业技术人员的协同作业，包括电气工程师、空调工程师、通风工程师、土建工程师等，他们需要在施工中紧密合作，共同完成各项工作任务。

因此在施工组织设计中，需要合理安排各个专业人员的工作任务和工作内容，明确各自的责任范围和工作要求，以便于协调和管理。

3. 施工材料和设备供应在进行空调机房的施工过程中，需要大量的施工材料和设备供应，包括电缆、管道、空调设备、通风设备等。

因此需要合理安排材料和设备的供应计划，包括采购、配送、安装等环节，以保证施工进度和质量。

4. 施工安全措施空调机房的施工涉及到大量的电气设备、机械设备等，同时还需要进行大量的管道铺设、设备安装等作业，因此施工安全是非常重要的。

在施工组织设计中，需要制定详细的施工安全措施和应急预案，包括施工现场的防护、安全教育、事故应急处理等内容，以保障施工人员和设备的安全。

5. 施工质量控制空调机房的施工质量直接关系到后期的设备运行和维护情况，因此在施工组织设计中需要制定严格的质量控制措施，包括施工过程中的检验、验收、试运行等内容，以保证施工质量的达标。

机房空调施工方案机房空调施工方案一、施工目标机房空调施工方案的目标是为机房提供稳定、高效的空调系统，确保机房设备的正常运行和保持合适的温度及湿度，提供一个适宜的工作环境。

二、施工步骤1. 确定机房的设计需求和空调系统的负载需求，包括机房的面积、人员数量、设备功耗等因素。

2. 进行现场勘察，综合考虑机房的结构、透风性、通风口的位置等，确定空调设备的选型以及布局方式。

3. 制定详细的施工计划，包括安装位置、通风口和回风口的设置、冷凝水的排放等，确保施工过程顺利进行。

4. 进行空调设备的安装，包括主机、室内机和室外机的安装、管道的连接和绝缘等。

5. 完成电源接线和控制线的布置，确保空调系统能够正常供电和控制。

6. 进行空调系统的调试和检测，包括检查制冷剂的充放、温度和湿度的调整等。

7. 进行空调系统的运行试验，测试系统的运行效果和性能。

8. 进行机房空调系统的验收，并对施工过程和成果进行评估和总结。

三、施工注意事项1. 遵循相关的安全规范，确保施工过程安全。

2. 确保空调设备的选型符合机房的需求，能够满足机房的负载要求。

3. 确保空调系统的布线符合相关的规范和标准，保证供电和控制的稳定性和安全性。

4. 在施工过程中保持与机房运维人员的紧密沟通，及时解决施工中出现的问题。

5. 施工完成后，对机房空调系统进行定期的维护和保养，确保系统的正常运行。

四、施工效果评估1. 通过监测机房的温度和湿度变化，评估空调系统的运行效果和稳定性。

2. 监测机房设备的运行状态和耗能情况，评估空调系统的节能效果。

3. 借助机房人员的反馈，了解空调系统的使用体验和满意度。

通过以上的施工步骤和注意事项，可以保证机房空调施工方案的顺利进行以及系统运行的稳定性和高效性。

机房空调系统的有效施工和运维对于机房的设备正常运行和数据的安全保障起到了至关重要的作用。

同时，系统的稳定性和高效性也能够提高机房人员的工作效率和舒适度。

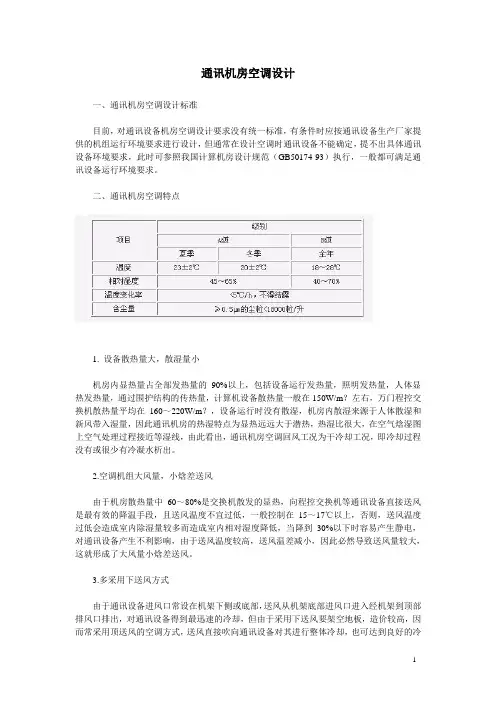

通讯机房空调设计一、通讯机房空调设计标准目前，对通讯设备机房空调设计要求没有统一标准，有条件时应按通讯设备生产厂家提供的机组运行环境要求进行设计，但通常在设计空调时通讯设备不能确定，提不出具体通讯设备环境要求，此时可参照我国计算机房设计规范（GB50174-93）执行，一般都可满足通讯设备运行环境要求。

二、通讯机房空调特点1. 设备散热量大，散湿量小机房内显热量占全部发热量的90%以上，包括设备运行发热量，照明发热量，人体显热发热量，通过围护结构的传热量，计算机设备散热量一般在150W/m？左右，万门程控交换机散热量平均在160～220W/m？，设备运行时没有散湿，机房内散湿来源于人体散湿和新风带入湿量，因此通讯机房的热湿特点为显热远远大于潜热，热湿比很大，在空气焓湿图上空气处理过程接近等湿线，由此看出，通讯机房空调回风工况为干冷却工况，即冷却过程没有或很少有冷凝水析出。

2.空调机组大风量，小焓差送风由于机房散热量中60～80%是交换机散发的显热，向程控交换机等通讯设备直接送风是最有效的降温手段，且送风温度不宜过低，一般控制在15～17℃以上，否则，送风温度过低会造成室内除湿量较多而造成室内相对湿度降低，当降到30%以下时容易产生静电，对通讯设备产生不利影响，由于送风温度较高，送风温差减小，因此必然导致送风量较大，这就形成了大风量小焓差送风。

3.多采用下送风方式由于通讯设备进风口常设在机架下侧或底部，送风从机架底部进风口进入经机架到顶部排风口排出，对通讯设备得到最迅速的冷却，但由于采用下送风要架空地板，造价较高，因而常采用顶送风的空调方式，送风直接吹向通讯设备对其进行整体冷却，也可达到良好的冷却效果4.全天候运行通讯设备24小时不间断运行，不断地向机房内散发热量，即使在冬季也由于机房向室外散热量小于通讯设备发热量而仍需供冷，因此空调系统要求全天候不间断运行。

5.冷负荷变化范围大通讯设备常年发热量基本稳定，在南方地区，由于冬季较暖，一般需要全年供冷，随着室外气温变化供冷范围可在10～100%之间变化；在北方当室外气温较低到一定值时可以达到热量平衡，此时通讯设备的散热量等于围护结构向外散热量，而无须供冷。

机房空调施工方案一、需求背景随着信息化建设的迅速发展，机房作为储存和处理数据的核心场所，对温度和湿度的要求非常高。

机房的正常运行离不开稳定且可靠的空调系统。

因此，为了保证机房设备的安全和正常运行，有必要进行机房空调的施工。

二、施工目标1.满足机房的温度要求，保持在18℃-28℃之间；2.控制机房的湿度在40%-60%之间，防止机房设备受潮和腐蚀；3.确保机房空调系统的可靠性和稳定性，提供长时间的工作保障。

三、施工方案1.选取合适的机房空调设备根据机房的面积和负荷要求，选择适合的空调设备，如精密空调、冷水机组等。

应考虑设备的制冷和制热能力、能耗和噪音等因素。

同时还需要考虑设备的维修保养和后期扩展的需求。

2.设计合理的空调布局根据机房的具体情况，合理设计空调的布局方案，确保冷风能够均匀地覆盖到每个设备的位置，并保证机房内的空气流动畅通。

同时要保证空调设备的安装位置与机房的安全通道和紧急出口的位置不冲突。

3.合理设置空调控制系统通过合理设置空调控制系统，实现温度和湿度的精确控制。

可以采用中央控制系统，通过计算机来监测和控制机房的温度和湿度；也可以应用传感器和智能控制系统，实现自动调节。

4.保证空调系统的安全可靠性空调系统的故障往往会导致机房的设备停机，对工作造成严重影响。

因此，在施工过程中，需要确保空调系统的安全可靠性。

可以采用冗余设计，即在机房空调系统中设置备用空调设备，以备不时之需。

5.合理的工作流程和施工方案在施工过程中，需要合理安排工作流程和施工方案，减少对机房正常运行的影响。

可以按照下面的步骤进行施工：（1）拆除原有的空调设备；（2）安装新的空调设备，包括内外机、风管和水管等；（3）连接空调设备与机房的电源和通风系统；（4）调试空调设备，确保其正常运行；（5）设置空调控制系统，进行温度和湿度的调节；（6）定期进行空调设备的维护保养和清洁。

四、施工流程和安全措施1.制定详细的施工计划，包括施工时间、施工人员和施工材料的安排等。

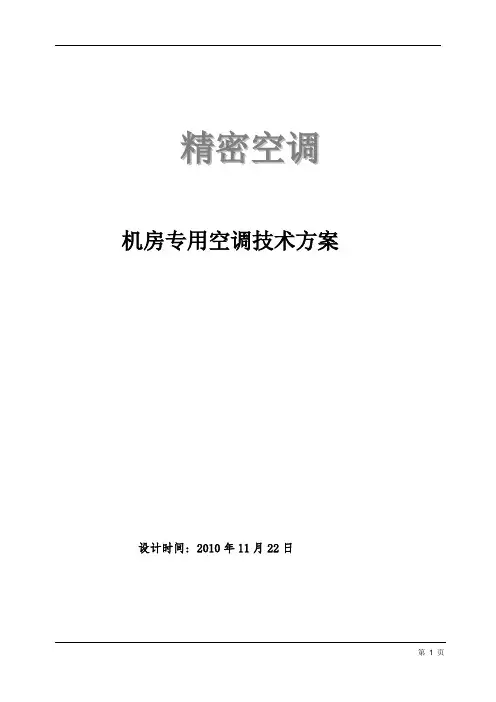

精密空调机房专用空调技术方案设计时间: 2010年11月22日机房精密空调方案机房工程设计概述数据中心基础设施的建设，很重要的一个环节就是计算机机房的建设。

计算机机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。

计算机房设计与施工的优劣直接关系到机房内计算机系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。

由于计算机机房的环境必须满足计算机等各种微机电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。

所以，一个合格的现代化计算机机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。

本方案项目主要是精密空调。

本方案书根据国家标准及行业标准设计和施工。

1.1 设计原则机房中心的设计必须满足当前各项需求应用，又面向未来快速增长的发展需求，因此必须是高质量的、高安全、靠灵活的、开放的。

我们在进行设计时，遵循以下设计原则：实用性和先进性：采用先进成熟的技术和设备，满足当前的需求，兼顾未来的业务需求，尽可能采用最先进的技术、设备和材料，以适应高速的数据传输需要，使整个系统在一段时期内保持技术的先进性，并具有良好的发展潜力，以适应未来信息产业业务的发展和技术升级的需要。

安全可靠性：为保证各项业务应用，网络必须具有高可靠性，决不能出现单点故障。

要对数据中心机房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。

在关键设备采用硬件备份、冗余等可靠性技术的基础上，采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高电脑机房的安全可靠性。

灵活性与可扩展性：中心机房必须具有良好的灵活性与可扩展性，能够根据今后业务不断深入发展的需要，扩大设备容量和提高用户数量和质量的功能。

具备支持多种网络传输、多种物理接口的能力，提供技术升级、设备更新的灵活性。

标准化：在中心机房系统结构设计，基于国际标准和国家颁布的有关标准，包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。

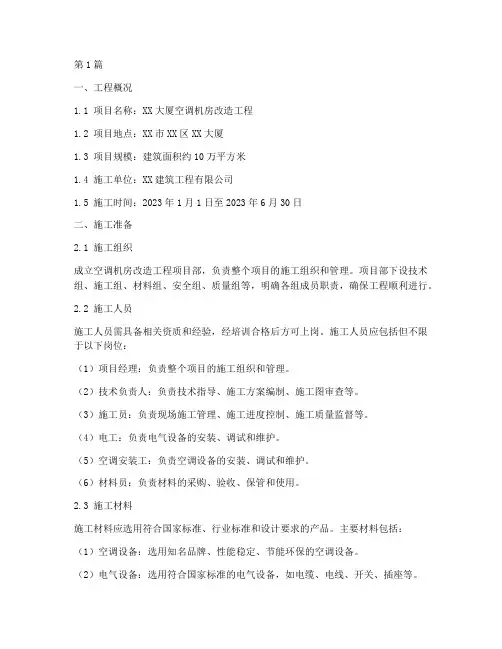

第1篇一、工程概况1.1 项目名称：XX大厦空调机房改造工程1.2 项目地点：XX市XX区XX大厦1.3 项目规模：建筑面积约10万平方米1.4 施工单位：XX建筑工程有限公司1.5 施工时间：2023年1月1日至2023年6月30日二、施工准备2.1 施工组织成立空调机房改造工程项目部，负责整个项目的施工组织和管理。

项目部下设技术组、施工组、材料组、安全组、质量组等，明确各组成员职责，确保工程顺利进行。

2.2 施工人员施工人员需具备相关资质和经验，经培训合格后方可上岗。

施工人员应包括但不限于以下岗位：（1）项目经理：负责整个项目的施工组织和管理。

（2）技术负责人：负责技术指导、施工方案编制、施工图审查等。

（3）施工员：负责现场施工管理、施工进度控制、施工质量监督等。

（4）电工：负责电气设备的安装、调试和维护。

（5）空调安装工：负责空调设备的安装、调试和维护。

（6）材料员：负责材料的采购、验收、保管和使用。

2.3 施工材料施工材料应选用符合国家标准、行业标准和设计要求的产品。

主要材料包括：（1）空调设备：选用知名品牌、性能稳定、节能环保的空调设备。

（2）电气设备：选用符合国家标准的电气设备，如电缆、电线、开关、插座等。

（3）管道及配件：选用符合国家标准、性能稳定、耐腐蚀的管道及配件。

（4）保温材料：选用符合国家标准、具有良好的保温性能的保温材料。

（5）其他材料：如防腐材料、密封材料、紧固件等。

2.4 施工工具根据施工需要，配备相应的施工工具，如扳手、螺丝刀、电钻、切割机、焊接设备等。

三、施工方案3.1 施工顺序（1）现场勘察：了解施工现场情况，包括场地、设备、人员等。

（2）施工方案编制：根据勘察结果，编制详细的施工方案。

（3）施工准备：组织施工人员、材料、设备等，做好施工前的准备工作。

（4）施工实施：按照施工方案，进行空调机房改造施工。

（5）施工验收：完成施工后，进行验收工作。

3.2 施工方法（1）空调设备安装1）根据设计图纸，确定空调设备的位置和安装方式。

机房专用空调施工方案概述机房空调系统是机房环境控制中非常重要的一部分。

它能够有效地控制机房的温度和湿度，保持机房内的设备正常运行和延长设备的使用寿命。

本文档将介绍机房专用空调的施工方案，包括选址、设计、安装和维护。

选址机房空调系统的选址是非常重要的。

在选址时应考虑以下几点：1.远离外墙：避免受到外墙的直接阳光照射，导致机房温度升高。

2.远离噪声源：避免机房空调系统发出的噪音干扰到机房内的设备运行和人员工作。

3.具备良好的通风和排气系统：机房空调系统需要通过通风和排气系统来排放产生的热量和湿气，因此需要选择能够满足这一需求的位置。

设计在机房空调系统的设计中，需考虑以下几个方面：制冷量计算机房的制冷量计算是设计机房空调系统的基础。

通常情况下，机房的制冷量由机房内的设备功率和热传导导致的热负荷来确定。

根据机房的尺寸、设备的功率和工作时间等因素，通过功率计算和热传导计算得出机房的制冷量。

空调设备选择根据机房的制冷量计算结果，选择适合机房需求的空调设备。

常见的机房空调设备包括分体式空调、冷水机组和精密空调机组等。

选择空调设备时应考虑能效比、静音性能和维护便捷性等方面。

空调系统布局机房空调系统的布局要合理，以确保冷气能够均匀分布到每个设备区域。

通常情况下，可以采取冷通道热通道分离的方式，即将冷气通过冷通道输送到设备区域，热气通过热通道排出，以保持机房温度的稳定。

配管设计机房空调系统的配管设计要合理，以确保冷气能够高效地输送到每个设备区域。

在设计配管时，应注意减少管道的阻力和热量损失，并避免高温区域与低温区域之间的直接接触。

安装机房专用空调的安装涉及到以下几个步骤：1.安装支架：根据空调设备的重量和尺寸，选择合适的支架进行安装。

2.安装室内外机：根据空调设备的型号和设计要求，在合适的位置安装室内外机，确保它们之间的连接良好。

3.安装配管：根据设计方案，将配管连接到室内外机，并确保连接处的密封性和稳定性。

4.安装电气设备：将电源线与室内外机连接，并确保电气设备的接地安全可靠。
