本功放采用两级电压放大，都采用SRPP电路结构。
SRPP原是为高频放大而研制的电路，现在把它用于低频放大电路，理所当然可望获得更为宽阔的频率响应。
由于三极管放大的噪声要比五极管小，所以本机两级电压放大均采用三极管。
输入级特意选用了双三极管5814A，该管相当于12AU7的高性能管，目的在于最大限度地减小输入级的放大噪声。
由于5814A的放大因数(μ)低，采用SRPP电路能够提高该级的增益和降低其输出阻抗。
第2级电压放大采用12BH7A，该管适用于音频放大、振荡和脉冲放大，因而作为低频应用具有良好的性能保证。
该级工作电流取得较大，目的是为300B提供足够驱动力。
根据图1中5814A、12BH7A阴极电压和阴极电阻，可估算它们的静态工作电流。
(1)5814A静态工作电流I=6.7(v)／3900(Ω)=0.0017(A)=1.7(mA)(2)12BH7A静态工作电流I=5.8(V)／1500(Ω)=0.0038(A)=3.8(mA)上述两级电压放大的最大输出电压(削波点前)达到90V，足以满足推动300B的需要。
此外，两级电压放大级的噪声小，失真低，为整机采用无负反馈放大奠定了基础。
功率输出级300B采用初级阻抗为3.5k Ω的输出变压器，从图l中实测阴极电压可知其静态电流为I=64(V)／1000(Ω)=0．064(A)=64(mA)由此可见，300B的工作状态介于附表所示两种工作状态之间。
根据阴极电压可以估算出300B栅极推动电压为U=64(V)×0．7=44-8(V)≈45(V)。
显然，该值比电压放大级最大输出电压小得多，这有利于300B 获得足够的驱动且失真也较低。
300B栅极与输入级阴极之间的680k Ω(2W)电阻是电压放大级之间的负反馈电阻，可减小电压增益200左右，也能降低一些电压放大级的失真。
为了监视输出级工作电流，300B阴极经100kΩ电阻串有一只1mA电流表。
这样一来，使该电流表转换成100V电压表，由于300B阴极电阻为lkΩ，每伏读数相当于lmA电流。
DIY 2A3和300B单端甲类胆机（设计制作篇）一直想做一台2A3和300B通用单端胆机，可以将1993年购买的2A3用起来，而且刚把300B推挽机改为EL34和KT88通用推挽机（见《老树发新芽-2A3和300B推挽胆机》），换下了1992年版的曙光300B。
从设计和修改电路、购买半成品机箱、设计制作变压器和扼流圈，到实际动手制作安装调试，花了一年多的业余时间，到2013年10月完成。
之后两年多时间里又修改四次。
现在信噪比约90db，耳朵紧贴音箱才可听到一点非常轻微的哼声，稍微离开一点就听不到了。
听感：中高频很好，尤其中频失真很小，低频厚实而富有弹性。
一、设计线路本机电路图如下：乍一看，此电路电源是CLC滤波，然而第一个电容取值很小（0.68uf），只起到了使输出电压在0.9Vin～1.414Vin之间调节的作用。
带负载的情况下，Vin=352V和403V时，V out=308V和355V表明：Vout=0.88Vin，因此，其实仍是LC滤波。
最初LC滤波并没有采用聚丙烯电容与电解电容混合并联，而是用多个聚丙烯电容并联成180uf，结果通电试机感到哼声比较大，离音箱1米才听不到，而且不受音量电位器控制。
很明显，哼声来源于电源和输出级。
于是利用机箱剩余空间，增加了多个开关电源用的电解电容并联，使每声道总容量达到710uf。
用于开关电源的电解电容具有更小的ESR。
下面从理论上估算电源哼声的大小。
Vin=352VL=10HC=530uf+180uf=710ufV~= Vin/3.7LC=352/3.7×10×710=0.0134V=13.4mV功率管内阻ra与阳极负载RL（输出变压器）构成分压器，所以输出管2A3阳极处脉动电压：Va~=(ra×V~)/(ra+RL)=800×13.4mV/（800+2500）=3.25mV输出变压器只响应绕组两端的电压，因此它得到的哼声是：13.4mV—3.25mV=10.15mV在满输出之下，2A3的电压摆幅为92Vrms，信噪比S/N=20㏒（92/0.01015）=79.15db信噪比约80db，意味着靠近音箱仍可听到哼声。

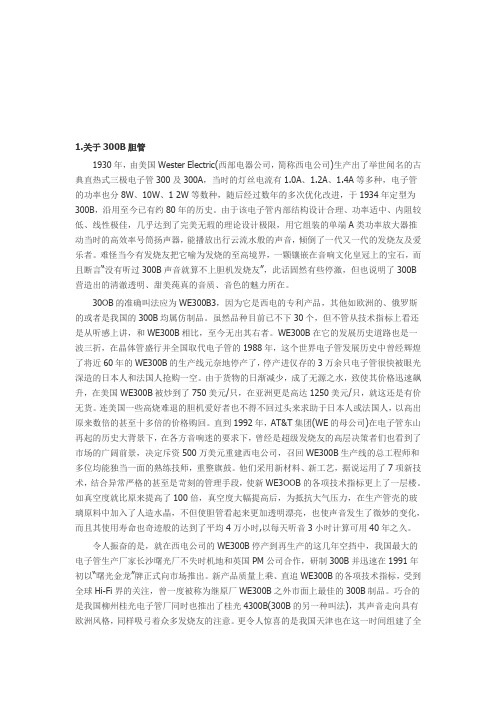

1.关于300B胆管1930年，由美国Wester Electric(西部电器公司，简称西电公司)生产出了举世闻名的古典直热式三极电子管300及300A，当时的灯丝电流有1.0A、1.2A、1.4A等多种，电子管的功率也分8W、10W、1 2W等数种，随后经过数年的多次优化改进，于1934年定型为300B，沿用至今已有约80年的历史。
由于该电子管内部结构设计合理、功率适中、内阻较低、线性极佳，几乎达到了完美无瑕的理论设计极限，用它组装的单端A类功率放大器推动当时的高效率号筒扬声器，能播放出行云流水般的声音，倾倒了一代又一代的发烧友及爱乐者。
难怪当今有发烧友把它喻为发烧的至高境界，一颗镶嵌在音响文化皇冠上的宝石，而且断言“没有听过300B声音就算不上胆机发烧友”，此话固然有些停激，但也说明了300B 营造出的清澈透明、甜美莼真的音质、音色的魅力所在。
30OB的准确叫法应为WE300B3，因为它是西电的专利产品，其他如欧洲的、俄罗斯的或者是我国的300B均属仿制品。
虽然品种目前已不下30个，但不管从技术指标上看还是从听感上讲，和WE300B相比，至今无出其右者。
WE300B在它的发展历史道路也是一波三折，在晶体管盛行并全国取代电子管的1988年，这个世界电子管发展历史中曾经辉煌了将近60年的WE300B的生产线元奈地停产了，停产进仅存的3万余只电子管很快被眼光深造的日本人和法国人抢购一空。
由于货物的日渐减少，成了无源之水，致使其价格迅速飙升，在美国WE300B被炒到了750美元/只，在亚洲更是高达1250美元/只，就这还是有价无货。
连美国一些高烧难退的胆机爱好者也不得不回过头来求助于日本人或法国人，以高出原来数倍的甚至十多倍的价格购回。
直到1992年，AT&T集团(WE的母公司)在电子管东山再起的历史大背景下，在各方音响迷的要求下，曾经是超级发烧友的高层决策者们也看到了市场的广阔前景，决定斥资500万美元重建西电公司，召回WE300B生产线的总工程师和多位均能独当一面的熟练技师，重整旗鼓。
DIY 2A3和300B单端甲类胆机（设计制作篇）一直想做一台2A3和300B通用单端胆机，可以将1993年购买的2A3用起来，而且刚把300B推挽机改为EL34和KT88通用推挽机（见《老树发新芽-2A3和300B推挽胆机》），换下了1992年版的曙光300B。
从设计和修改电路、购买半成品机箱、设计制作变压器和扼流圈，到实际动手制作安装调试，花了一年多的业余时间，到2013年10月完成。
之后两年多时间里又修改四次。
现在信噪比约90db，耳朵紧贴音箱才可听到一点非常轻微的哼声，稍微离开一点就听不到了。
听感：中高频很好，尤其中频失真很小，低频厚实而富有弹性。
一、设计线路本机电路图如下：乍一看，此电路电源是CLC滤波，然而第一个电容取值很小（），只起到了使输出电压在～之间调节的作用。
带负载的情况下，Vin=352V和403V时，Vout=308V和355V表明：Vout=，因此，其实仍是LC滤波。
最初LC滤波并没有采用聚丙烯电容与电解电容混合并联，而是用多个聚丙烯电容并联成180uf，结果通电试机感到哼声比较大，离音箱1米才听不到，而且不受音量电位器控制。
很明显，哼声来源于电源和输出级。
于是利用机箱剩余空间，增加了多个开关电源用的电解电容并联，使每声道总容量达到710uf。
用于开关电源的电解电容具有更小的ESR。
下面从理论上估算电源哼声的大小。
Vin=352VL=10HC=530uf+180uf=710ufV~= Vin/=352/×10×710==功率管内阻ra与阳极负载RL（输出变压器）构成分压器，所以输出管2A3阳极处脉动电压：Va~=(ra×V~)/(ra+RL)=800×（800+2500）=输出变压器只响应绕组两端的电压，因此它得到的哼声是：—=在满输出之下，2A3的电压摆幅为92Vrms，信噪比S/N=20㏒（92/）=信噪比约80db，意味着靠近音箱仍可听到哼声。
高手解析英国Audio Note Kit One 单端300B功放与仿制单端输出变压器有一个十分重要的参数，就是铁芯的空气间隙，决定了磁芯是否能够良好的工作在B-H线性区域，它不仅仅是为了调整磁饱和参数、改善漏感和低频，实验表明，这个间隙的大小和隔离片材料对音质影响十分重大。
一、Audio Note Kit One 300B浅析这是英国安克公司享誉全球的梦幻之声300B单端经典电路，电路部分十分成熟，设计简洁，性能优良，音效卓著。
Kit1第一次面世是在上世纪90年代中期，第一款机型应该是Audio Note Kit One300B，后来有了4周年、8周年纪念机型（Audiokits Kit1 300B-8）。
可以说，它的出现具有划时代的意义，不仅电路简洁，而且音效卓著，它的声音低音厚实，高音细腻，中音飘逸鲜活，整体上声音密度高，音域宽广，泛音丰富，十分耐听。
Kit1一经面世，即成为世界上最为流行的真空管放大器之一。
1、Audio Note Kit 1主电路AUDIO NOTE Kit 1的电路为近腾公康设计，电路非常简洁，输入级采用线性和高频都比较好的共阴极结构，选用了中u放大特性的双三极管6SN7对输入的L/R声道进行电压放大，该级阴极电压为4.8V，阴极电阻680R，电流约7ma；经6SN7电压放大级放大的信号，进入由低内阻双三级管5687构成的SEPP电路推动级作放大，5687的阴极电压为8.4V，阴极电阻820R，电流约10ma；经5687推动级放大后，进入由300B构成的单端功率放大级进行功率放大，最后推动音箱，300B的阴极电压为75V，阴极电阻900R，电流约83ma。
在8欧姆负载下，输出约8.2W的功率该电路的独特之处在于：（1）电压放大级与推动级间插入了100K音量电位器，既可控制增益又同时作为电压放大级的负载，起到了电压放大级和前级的双重作用。
（2）推动级由双三级管5687组成SEPP电路，其高频响应非常好，并且失真随着频率升高而显著减小。

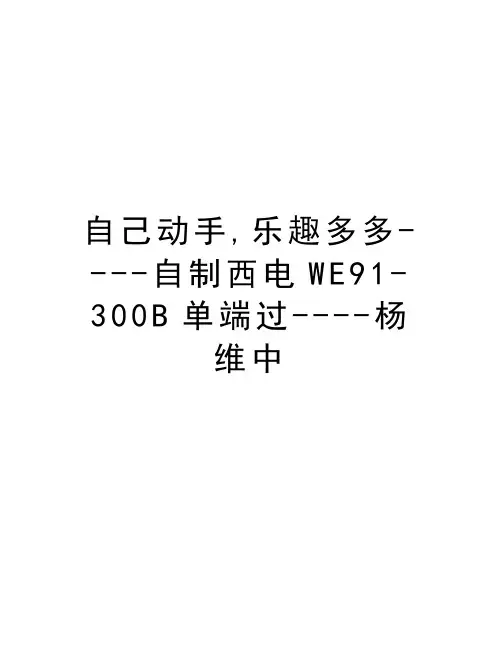

自己动手,乐趣多多----自制西电W E91-300B单端过----杨维中[功放音箱]自己动手，乐趣多多----自制西电WE91-300B单端过程[复制链接]杨维中君子动手，乐在其中-------我的仿西电WE-91单端300B胆机实验制作总结杨维中一直以来，素有“胆中之王”美誉之称的三极管直热胆300B，以其清澈透明、隽逸纯美的音色而备受胆迷的青睐和推崇。
故近年来，应运而生的不同形式300B放大电路，可谓花样繁多层出不穷。
然而，笔者在认真参阅了多个300B单端放大电路之后，最终还是将目光锁定在成熟、经典、简洁的西电WE-91上。
由于此电路经改良后仅为310A+300B两级放大，所使用元器件数量不多，因此很适宜工薪烧友集中兵力采用优质器件制作，从而具有成功率高、花费相对低、音质出众多重实战意义。
为展现古朴风韵，我的WE91采用了木质机框造型设计，其内衬铝板压制成槽型，以加强刚性和方便上下盖板的安装。
整机上盖板选用了5mm厚铝板经拉丝、铣孔工艺而成，并采取高于机框的凸出安装形式以增强视觉上的立体感。
两只300B（曙光300BS-B）和10米12C（俄罗斯管，可直接代换310A）及曙光胆整流管5Z3，均采用接触牢固、可靠的黑胶木管座，并辅以防震板作二次固定安装。
此外，两只台湾产的100mmA圆形表头，也特别采用了紧配合镶嵌安装手法，并在其内部各安装了两枚橙色发光管，以强化视觉上的美观和晕光效应。
工欲善其事，必先利其器“如果没有一对好的输出牛，我宁愿不做”，这是笔者中学母校王英才老师的至理名言，王老师年近八十，从1947年就开始制作电子管收音机，其观点为多年体会有感而发。
当然，这也并非表明工薪胆迷DIY胆机，就一定得用上售价昂贵的日本双T牛（TANGO、TAMRADIO）。
况且，面对芸芸众生追求各异、流派迭起的300B胆迷，以及民间藏龙卧虎的绕牛高手，关于“好牛”的准确定义，恐怕也是见仁见智难以尽言量化了。
重料打造300B：三装300B胆机(1)2010-06-15 06:21:00| 分类：胆机| 标签：|字号大中小订阅具有“梦幻之球”美称的300B胆管，多年来一直是广大胆机DIY发烧友的最爱，也是每位爱好者梦寐以求的目标。
她的迷人之处不光是婷婷玉立的身材和其娇艳的音色，更多的是人们对她褒贬不一的争议之词。
在胆机音响界有一种说法，即所谓“不玩300B，就等于没有玩过胆机”；“300B好装，‘太监声’难除”！屈指算来自己打造胆机已有数台，究竟如何避免300B的“太监声”，也一直想亲手尝试一下。
去年初，经过慎重考虑和多方论证，终于下定了打造300B胆机的决心，并一发不可收，连续打造了4台！第一台是以苏制廉价管10Ж12C作为电压推动，第二台其用料及线路完全与第一台相同，只是把前级放大管换为大盾EF37，并适当调整了屏压及工作点。
两台机器其效果与音色均令人满意，得到了一些资深发烧友的充分肯定。
也正是该两台机器的问世，增强了我对把玩300B的信心，迷人的音色及简洁的外表也令我爱不释手。
正好，有朋友喜欢上了这两台机器，问我可否在此基础上，通过提高元器件档次、工艺，使300B进一步发挥潜能，让其高贵、富华的本质得以充分表现？经过反复研究，最终定下决心，要不计成本，迎合当前发烧理念，重料再造300B.一、线路的选择这是决定作品成败与否的根本，也是能够充分体现机器个性的关键。
所以，线路的选择非常重要，切忌盲目跟风或追求时髦，之前最好要与烧友反复讨论和查阅资料，为最终敲定打好理论基础。
我的体会：一是要首先确定自己的装机意向。
也就是你装出的机器主要用来听什么，是主要用来听古典音乐、交响音乐？还是主要突出人声？等等，依自己的要求来正确择选。
二是要大概确定电路的模式之后再有针对性的进行选择。
所谓线路模式，就前级放大讲，包括是用一级放大还是多级？是用五级管还是用三极管？是用大管还是用小管？功率级是选用单端还是推挽？单管还是并管？电源供电是用晶体管还是选用电子管？等等。
DIY 2A3和300B单端甲类胆机（修改调试篇）五、第一次修改：第一级用管增加采用5842（6C16）的选项。
尽管此机的方波响应还算过得去，但是听起来却感到动态有些不足，尤其低频的弹性不足，高频线条不够，总之声音过于阴柔，不够开阔大气。
当第一级换成EF184时，动态、低频弹性、中频密实、高频线条都出来了，声音也很开阔大气，虽然观察方波响应并无明显改变，但是观察正弦波响应却发现了明显的波形失真——上半周波形变“瘦”、下半周波形变“胖”。
开始时怀疑这是由于EF184屏流较大，在阳极负载电阻（10K）上的压降较大，阳极电压只有130V，导致脱离了正常工作区域所致，于是取消稳压，用310V直供EF184，工作点是：Va=230V，Ia=10mA，Vg=-3.05V，阴极偏置电阻改用305欧姆（实际308欧姆）：但是令我失望的是，正弦波响应波形并没改变，失真仍然存在。
难道这就是人们常说的五极管失真比较大的特性？如果换上同样具有EF184高跨导、高放大系数特性的三极管怎么样呢？刚好手头就有这样的管子——5842，是上世纪90年代从废钢场一台几乎全新的美军淘汰电话设备中拆下的。
5842的参数是：V a=150V，Ia=25mA，S=24mA/V，u=43，Ra=1.8K。
用自制测试仪测出：一只屏流24.5mA，跨导21mA/V，另一只屏流29.5mA，跨导22mA/V。
虽然两管的测试值表明几乎就是新管，但两管的屏流相差较大。
利用6J5空闲的第六脚管座作为5842的阴极接出脚，又做了一个5842九脚座与6J5大八脚座的转换座，接线图如下：下一步就是选择5842的工作点。
从手册上查出5842的工作点是：Va=150V，Ia=25mA，Vg=-1.5V，Rk=68欧姆。
取电子管手册的栅压-屏流特性曲线直线段中点，用作图法做出：Va=143V，Ia=22mA，Vg=-1.5V，Rk=68欧姆，RL=7.8K，这就是5842的工作点。

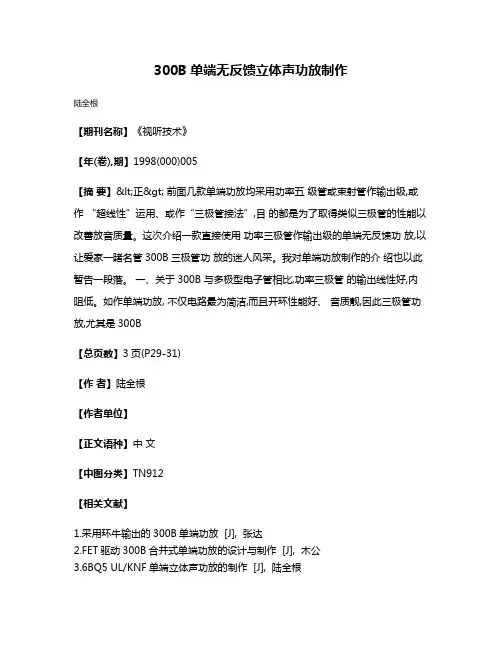

300B单端无反馈立体声功放制作
陆全根
【期刊名称】《视听技术》
【年(卷),期】1998(000)005
【摘要】<正> 前面几款单端功放均采用功率五级管或束射管作输出级,或作“超线性”运用、或作“三极管接法”,目的都是为了取得类似三极管的性能以改善放音质量。
这次介绍一款直接使用功率三极管作输出级的单端无反馈功放,以让爱家一睹名管300B三极管功放的迷人风采。
我对单端功放制作的介绍也以此暂告一段落。
一、关于300B 与多极型电子管相比,功率三极管的输出线性好,内阻低。
如作单端功放, 不仅电路最为简洁,而且开环性能好、音质靓,因此三极管功放,尤其是300B
【总页数】3页(P29-31)
【作者】陆全根
【作者单位】
【正文语种】中文
【中图分类】TN912
