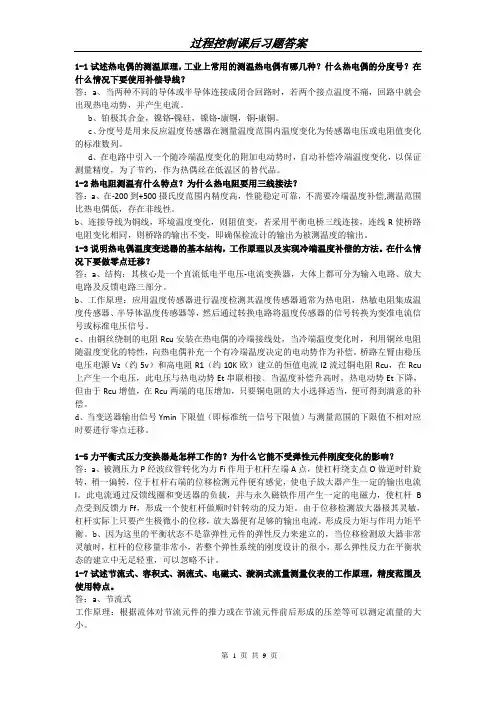

过程控制工程基础习题及答案

1-1试述热电偶的测温原理，工业上常用的测温热电偶有哪几种？什么热电偶的分度号？在什么情况下要使用补偿导线？答：a、当两种不同的导体或半导体连接成闭合回路时，若两个接点温度不痛，回路中就会出现热电动势，并产生电流。

b、铂极其合金，镍铬-镍硅，镍铬-康铜，铜-康铜。

c、分度号是用来反应温度传感器在测量温度范围内温度变化为传感器电压或电阻值变化的标准数列。

d、在电路中引入一个随冷端温度变化的附加电动势时，自动补偿冷端温度变化，以保证测量精度，为了节约，作为热偶丝在低温区的替代品。

1-2热电阻测温有什么特点？为什么热电阻要用三线接法？答：a、在-200到+500摄氏度范围内精度高，性能稳定可靠，不需要冷端温度补偿,测温范围比热电偶低，存在非线性。

b、连接导线为铜线，环境温度变化，则阻值变，若采用平衡电桥三线连接，连线R使桥路电阻变化相同，则桥路的输出不变，即确保检流计的输出为被测温度的输出。

1-3说明热电偶温度变送器的基本结构，工作原理以及实现冷端温度补偿的方法。

在什么情况下要做零点迁移？答：a、结构：其核心是一个直流低电平电压-电流变换器，大体上都可分为输入电路、放大电路及反馈电路三部分。

b、工作原理：应用温度传感器进行温度检测其温度传感器通常为热电阻，热敏电阻集成温度传感器、半导体温度传感器等，然后通过转换电路将温度传感器的信号转换为变准电流信号或标准电压信号。

c、由铜丝绕制的电阻Rcu安装在热电偶的冷端接线处，当冷端温度变化时，利用铜丝电阻随温度变化的特性，向热电偶补充一个有冷端温度决定的电动势作为补偿。

桥路左臂由稳压电压电源Vz（约5v）和高电阻R1（约10K欧）建立的恒值电流I2流过铜电阻Rcu，在Rcu 上产生一个电压，此电压与热电动势Et串联相接。

当温度补偿升高时，热电动势Et下降，但由于Rcu增值，在Rcu两端的电压增加，只要铜电阻的大小选择适当，便可得到满意的补偿。

d、当变送器输出信号Ymin下限值（即标准统一信号下限值）与测量范围的下限值不相对应时要进行零点迁移。

过程控制复习题答案一、选择题1. 在过程控制中，闭环控制系统与开环控制系统的主要区别在于（）。

A. 是否有反馈环节B. 是否使用计算机C. 是否有控制器D. 是否有执行器答案：A2. PID控制器中，P代表（）。

A. 比例B. 积分C. 微分D. 预测答案：A3. 在过程控制中，以下哪个不是控制系统的基本组成部分（）。

A. 被控对象B. 测量元件C. 操作人员D. 控制器答案：C二、填空题1. 过程控制中，控制器的输出信号通常驱动_______来改变被控变量。

答案：执行器2. 闭环控制系统的控制目标是使被控变量保持在_______值。

答案：设定点3. 在PID控制器中，积分作用可以消除系统的_______误差。

答案：稳态三、简答题1. 简述过程控制中前馈控制与反馈控制的主要区别。

答案：前馈控制是在干扰发生之前，根据干扰的预测值来调节控制器的输出，以抵消干扰的影响。

而反馈控制则是在干扰发生后，通过测量被控变量的实际值与设定值之间的偏差，来调节控制器的输出，以达到控制目的。

2. 描述PID控制器中比例、积分、微分三个作用的特点及其在控制系统中的作用。

答案：比例作用根据偏差的大小来调节输出，偏差越大，调节作用越强。

积分作用可以消除稳态误差，使系统达到无误差的稳态。

微分作用可以预测偏差的变化趋势，提前进行调节，从而提高系统的响应速度和稳定性。

四、计算题1. 给定一个一阶系统，其时间常数为5秒，试计算在单位阶跃输入下，系统达到95%稳态值所需的时间。

答案：根据一阶系统的响应特性，达到95%稳态值所需的时间大约为3个时间常数，即15秒。

2. 对于一个二阶系统，其自然频率为4 rad/s，阻尼比为0.5，试计算系统的临界阻尼时间。

答案：临界阻尼时间可以通过公式\(\tau_c = \frac{1}{\omega_n\sqrt{1-\zeta^2}}\)计算，其中\(\omega_n\)为自然频率，\(\zeta\)为阻尼比。

过程控制练习题（带答案）2（1）练习题⼀、填空题1．定⽐值控制系统包括：（开环⽐值控制系统）、（单闭环⽐值控制系统）和（双闭环⽐值控制系统）。

2．控制阀的开闭形式有（⽓开）和（⽓关）。

3．对于对象容量滞后⼤和⼲扰较多时，可引⼊辅助变量构成（串级）控制系统，使等效对象时间常数（减少），提⾼串级控制系统的⼯作频率。

4．测量滞后包括测量环节的（容量滞后）和信号测量过程的（纯滞后）。

5．锅炉汽包⽔位常⽤控制⽅案为：（单冲量⽔位控制系统）、（双冲量控制系统）、（三冲量控制系统）。

6．泵可分为（容积式）和（离⼼式）两类，其控制⽅案主要有：（出⼝直接节流）、（调节泵的转速）、（调节旁路流量）。

7．精馏塔的控制⽬标是，在保证产品质量合格的前提下，使塔的总收益最⼤或总成本最⼩。

具体对⼀个精馏塔来说，需从四个⽅⾯考虑，设置必要的控制系统，分别是：物料平衡控制、（能量平衡控制）、（约束条件控制）和（质量控制）。

1. 前馈控制系统的主要结构形式包括：单纯的前馈控制系统、（前馈反馈控制系统）和（多变量前馈控制系统）。

2. 反馈控制系统是具有被控变量负反馈的闭环回路，它是按着（偏差）进⾏控制的；前馈控制系统是按（扰动）进⾏的开环控制系统。

3. 选择性控制系统的类型包括：（开关型）、（连续型）和（混合型）。

4. 常⽤控制阀的特性为（线性）、（快开）、（对数）、和（抛物线）特性。

5. 阀位控制系统就是在综合考虑操纵变量的（快速性）、（经济性）、（合理性）、和（有效性）基础上发展起来的⼀种控制系统。

6. 压缩机的控制⽅案主要有：（调速）、（旁路）和节流。

7. 化学反应器在⽯油、化⼯⽣产中占有很重要的地位，对它的控制⼀般有四个⽅⾯，分别是：物料平衡控制、（能量平衡控制）、（质量控制）和（约束条件控制）。

⼆、简答题1．说明⽣产过程中软保护措施与硬保护措施的区别。

答：所谓⽣产的软保护措施，就是当⽣产短期内处于不正常情况时，⽆须像硬保护措施那样硬性使设备停车，⽽是通过⼀个特定设计的⾃动选择性控制系统，以适当改变控制⽅式来达到⾃动保护⽣产的⽬的。

一、填空题（每空1分，共20分）：1．控制通道的时间常数T的大小，反映了控制作用对系统动态过程的影响的快慢，T越小，控制作用越及时，过渡过程越快，有利于提高系统的稳定性。

2.被控变量是指工艺要求以一定的精度保持恒定或随某一参数的变化而变化的参数。

3．从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。

4．反映对象特性的参数有放大倍数、时间常数和纯滞后时间。

5．检测变送环节对控制系统的影响主要集中在检测元件的滞后和信号传递的滞后问题上。

6. 如果对象扰动通道增益f K增加，扰动作用增强，系统的余差增大，最大偏差增大。

7．常见的比值控制系统有开环比值、单闭环比值、双闭环比值、串级比值。

8. 简单控制系统的工程整定法有经验方法，简单、方便，工程实际中广泛采用的特点。

一般有经验凑试法、衰减曲线法、临界比例度法、响应曲线法等。

9、离心泵的控制方案有直接节流法、改变泵的转速、改变旁路回流量。

二、简答题（每题5分，共20分）：1．简述被控量与操纵量的选择原则。

答：(1)被控量的选择原则:①必须尽可能选择表征生产过程的质量指标作为被控变量;②当没有合适的质量指标时,应选择与质量指标由单质对应关系的间接指标作为被控量; ③间接指标必须有足够的灵敏度;④被控变量的选择还应考虑工艺过程的合理性及所用测量仪表的性能、价格等因素.(2) 操纵变量选择的原则①操纵变量应是控制通道放大系数K0较大者;②应使扰动通道的时间常数越大越好，而控制通道的时间常数适当小一些。

③控制通道纯滞后时间则越小越好，并尽量使扰动远离被控变量而靠近调节阀;④当广义过程的控制通道由几个一阶滞后环节组成时，要避免各个时间常数相等或相接近的情况;⑤工艺上的合理性和方便性。

2．简述串级控制系统的特点。

答：(1)串级控制系统由于副回路的存在,能够迅速克服进入副回路的扰动的影响;(2) 串级控制系统由于副回路的存在,改善了对象的特性,提高了系统的工作频率;(3) 串级控制系统由于副回路的存在,使对象非线性特性线性化,提高了系统的自适应能力;(4) 能够更精确控制操纵变量的流量.（5）可以实现灵活的操作方式选择3．设置均匀控制系统的目的和其特点是什么？答：目的是:对表征前后设备供求矛盾的两个变量均匀协调,统筹兼顾.特点是:表征前后供求矛盾的两个变量都应该是缓慢变化的;前后互相联系又互相矛盾的两个变量都应保持在工艺操作所允许的范围内.4．前馈控制和反馈控制各有什么特点？为什么采用前馈-反馈复合系统将能较大地改善系统的控制品质？答:前馈控制的特点是:根据干扰工作;及时;精度不高,实施困难;只对某个干扰有克服作用.反馈的特点作用依据是偏差;不及时:精度高,实施方便,对所有干扰都有克服作用.由于两种控制方式优缺点互补, 所以前馈-反馈复合系统将能较大地改善系统的控制品质.过程控制工程试题（卷一）三、计算题（10分）已知对象控制通道阶跃响应曲线数据如下表所表示，调节量阶跃变化为Δu=50。

（完整版）过程控制习题与答案第1章绪论思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：控制器，被控对象，执⾏机构，检测变送装置。

1-3简述被控对象、被控变量、操纵变量、扰动（⼲扰）量、设定（给定）值和偏差的含义？解答：被控对象⾃动控制系统中，⼯艺参数需要控制的⽣产过程、设备或机器等。

被控变量被控对象内要求保持设定数值的⼯艺参数。

操纵变量受控制器操纵的，⽤以克服扰动的影响，使被控变量保持设定值的物料量或能量。

扰动量除操纵变量外，作⽤于被控对象并引起被控变量变化的因素。

设定值被控变量的预定值。

偏差被控变量的设定值与实际值之差。

1-4按照设定值的不同形式, 过程控制系统可分为哪⼏类？解答：按照设定值的不同形式⼜可分为:1．定值控制系统定值控制系统是指设定值恒定不变的控制系统.定值控制系统的作⽤是克服扰动对被控变量的影响,使被控变量最终回到设定值或其附近.以后⽆特殊说明控制系统均指定值控制系统⽽⾔.2.随动控制系统随动控制系统的设定值是不断变化的.随动控制系统的作⽤是使被控变量能够尽快地,准确⽆误地跟踪设定值的变化⽽变化3.程序控制系统程序控制系统的设定值也是变化的，但它是⼀个已知的时间函数，即设定值按⼀定的时间程序变化。

1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？为什么说研究控制系统的动态⽐其静态更有意义？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

过程控制工程复习题（课程代码392217）一、选择题（请从下列选项中选出正确的一项）1、下列不属于单回路反馈控制系统的是（）选项A）被控对象选项B）被测对象选项C）测量变送选项D）控制器和控制阀答案：B2、在工业控制中，使用最多的控制系统是（）选项A）单回路反馈控制系统选项B）串级控制系统选项C）比值控制系统选项D）前馈控制系统答案：A3、下列中对干扰通道特性对控制质量影响描述错误的是（）选项A）K f增加，余差增加，系统稳定性不变选项B）T f增加，过渡过程时间减小选项C）T f增加，振荡幅值减小选项D）τf增加，余差减小答案：D4、下列中对控制对象特性对控制质量影响描述错误的是（）选项A）一般希望放大倍数K0大些好，易于调节选项A）一般希望控制通道时间常数小些好，但不能过小选项C）控制通道时间常数越小越好，系统才灵敏选项D）时间常数大，系统的工作频率低答案：D5、下列对操纵变量选择原则描述错误的是（）选项A）操纵变量必须可控选项A）选择通道放大倍数相对大的选项C）选择干扰通道时间常数小一点的选项D）选择通道的纯滞后尽量小答案：C6、下列中对控制通道特性对控制质量影响描述错误的是（）选项A）K0增加，余差增加，系统稳定性不变选项B）T0增加，过渡过程时间增加选项C）T0增加，系统频率变慢选项D）τ0增加，稳定程度大大降低答案：A6、下图的曲线中，哪一条是对数流量特性的是（）选项A）1选项B）2选项C）3选项D）4答案：B7、在控制系统中，能准确、快速、及时地跟踪设定值的变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：A8、在过程控制系统中，系统的设定值保持不变的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：B9、在过程控制系统中，系统的设定值有规律变化的系统属于（）选项A）随动系统选项B）定值系统选项C）程序系统选项D）以上都不是答案：C10、用来表征生产设备或过程运行是否正常而需要加以控制的物理量是（）选项A）被控对象选项B）被控变量选项C）操纵变量选项D）测量值答案：B11、受控制器的操纵，使被控变量保持在设定值的物理量是（）选项A）被控对象选项B）设定值选项C）操纵变量选项D）测量值答案：C12、一阶环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：A13、比例环节的传递函数是（）选项A）K/(Ts+l)选项B）K/Tis选项C）K选项D）Tds答案：C14、在一阶系统的特征参数中，（）是系统的静态参数选项A）放大倍数K选项B）时间常数T选项C）滞后时间τ选项D）传递函数答案：A15、在一阶过程控制系统中时间常数T定义为系统的输出量y(t)到达稳态值的（）选项A）80%选项B）63.2%选项C）20%选项D）40%答案：B16、在一阶过程控制系统中，（）决定了系统在响应结束时的稳态性能选项A）时间常数T选项B）输入值选项C）滞后时间τ选项D）放大倍数K答案：D17、在过程控制仪表中，控制器的放大倍数Kc是通过改变（）来设置的选项A）量程选项B）输出信号选项C）控制器的比例度选项D）输入信号答案：C18、在过程控制系统过渡过程的质量指标中，（）是表示过渡过程曲线超出新稳定值的最大值选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：B19、在过程控制系统过渡过程的质量指标中，（）是描述被控变量偏离设定值最大程度的物理量选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：A20、在过程控制系统过渡过程的质量指标中，（）是衡量系统快速性的质量指标选项A）最大偏差选项B）超调量选项C）衰减比选项D）振荡周期答案：D21、一阶过程控制系统稳定条件是（）选项A）特征根为正，微分方程系数都大于零选项B）特征根为负，微分方程系数都大于零选项C）特征根为正，微分方程系数都小于零选项D）特征根为负，微分方程系数都小于零答案：B22、二阶过程控制系统稳定条件是（）选项A）特征根实部为负，微衰减系数小于零，分方程系数都大于零选项B）特征根实部为正，微衰减系数小于零，分方程系数都大于零选项C）特征根实部为正，微衰减系数大于零，分方程系数都大于零选项D）特征根实部为负，微衰减系数大于零，分方程系数都大于零答案：D23、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=0选项B）-1<衰减系数<0选项C）衰减系数<-1选项D）0<衰减系数<1答案：D24、二阶系统的衰减系数与系统的稳定性有很大关系，当衰减系数满足（）时，系统是稳定的选项A）衰减系数=1选项B）衰减系数<-1选项C）衰减系数>1选项D）0<衰减系数<1答案：B25、在比例控制器中，放大倍数Kc和控制器的比例度δ之间的关系是（）选项A）δ越大，Kc也越大选项B）δ越大，Kc越小选项C）δ变化与Kc无关选项D）δ与Kc都是定值答案：B26、在比例控制器中，在相同输入偏差下，放大倍数Kc和输出p(t)之间的关系是( )选项A）Kc越大,输出p(t)越小选项B）Kc越大,输出p(t)不变选项C）Kc越大,输出p(t)也越大选项D）Kc越小,输出p(t)越大答案：C27、在过程控制系统中，若使控制变量最终不存在余差但系统的稳定性要下降应选用（）选项A)比例控制器选项B)比例积分控制器选项C)比例微分控制器选项D)比例积分微分控制器答案：B28、在过程控制系统中，既能使控制变量不存在余差又使系统具有超前性控制应选用（）控制规律选项A）P选项B）PI选项C）PID选项D）PD答案：C29、在过程控制系统中，系统在稳态时，不管放大系数Kc有多大最终仍有余差可以选用（）控制规律选项A）P选项B）PI选项C)PID选项D)PD答案：B30、在比例控制规律中，衰减系数与系统的稳定性之间的关系应满足（）A)衰减系数越大系统越稳定B)衰减系数越大系统越不稳定C)衰减系数与系统稳定无关答案：A31、下面对过程的控制质量没有影响的是（）A)控制通道放大倍数KoB)扰动通道放大倍数KfC)扰动通道时间常数D)扰动通道纯滞后时间答案：D32、在单回路控制中，控制阀的结构形式的选择很重要，在高压差时选用（）A)角形控制阀B)隔膜控制阀C)三通控制阀D)蝶阀答案：A33、在单回路控制中，控制阀的结构形式的选择很重要，在控制强腐蚀性介质时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：B34、在单回路控制中，控制阀的结构形式的选择很重要，在分流或合流控制时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：C35、在单回路控制中，控制阀的结构形式的选择很重要，在大口径、大流量、低差压，而泄漏量要求不高时选用（）选项A)角形控制阀选项B)隔膜控制阀选项C)三通控制阀选项D)蝶阀答案：D36、为了使过程控制系统能够正常工作，则必须使系统的各个环节的静态放大系数相乘必须满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C37、在控制阀的正作用下，控制阀是气开式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：B38、在控制阀的负作用下，控制阀是气关式，则Kv满足（）选项A)等于0选项B)大于0选项C)小于0选项D)不能确定答案：C39、控制器正作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：C40、控制器负作用时，其放大系数Kc满足( )选项A)Kc<0选项B)Kc<-1选项C)Kc>0选项D)Kc=0答案：A41、在控制器上对所求得的整定参数设置的顺序是（）选项A)P,I,D选项B)P,D,I选项C)I,P,D选项D)I,D,P答案：A42、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例作用时，其整定参数值为（）选项A)20％选项B)40％选项C)60％选项D)80％答案：A43、过程控制设计中，系统设计的核心是（）选项A)控制方案设计选项B)工程设计选项C)工程安装选项D)仪表调校答案：A44、在控制器的参数整定中属于理论整定法得是（）选项A)经验凑试法选项B)衰减曲线法选项C)响应曲线法选项D)对数频率特性法答案：D45、在控制器的参数整定中属于工程整定法得是（）选项A)对数频率特性法选项B)根轨迹法选项C)经验凑试法答案：C46、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分作用时，其整定参数值为（）选项A)24％选项B)12％选项C)36％选项D)48％答案：A47、在某温度控制系统中，采用4：1衰减曲线法整定控制器的参数，得δs=20%,当控制器为比例积分微分作用时，其整定参数值为（）选项A)20%选项B)40%选项C)16％选项D)32％答案：C48、串级控制系统中控制器的作用正确的是（）选项A)主粗副粗选项B)主粗副细选项C)主细副粗选项D)主细副细答案：C49、串级控制系统系统中存在的一次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：A50、串级控制系统系统中存在的二次扰动来源于它的（）选项A)主回路选项B)副回路选项C)主副回路都有选项D)不能确定答案：C51、串级控制系统系统中主环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：A52、串级控制系统系统中副环是一个（）系统选项A)定值系统选项B)随动系统选项C)程序系统选项D)分时系统答案：B53、串级控制系统中主回路的控制器包括（）选项A)主控制器选项B)副控制器选项C)主、副控制器选项D)不确定答案：C54、串级控制系统中主回路的对象是（）选项A)主、副对象控制器 控制阀对象 F2 测量变送 F1控制器 控制阀对象 F2测量变送 F1K 测量变送选项B)主对象选项C)副对象选项D)不确定答案：A55、串级控制系统中主、副环要满足（ ）选项A)主定副随选项B)主定副定选项C)主随副定选项D)主随副随答案：A56、串级控制系统中主控制器的正、反作用的选择顺序（A ）选项A)先副后主选项B)先主后副选项C)主、副同样选项D)不确定57、有2个阀门，流通能力分别为C1＝100，C2＝3，其可调范围均为R ＝30，用于分程控制时，分程可调范围为（B ）选项A)750选项B)1000选项C)900选项D)125058、对于对象的纯滞后时间较大，时间常数特别大的应采用（B ）控制选项A)分程控制选项B)前馈控制选项C)均匀控制选项D)串级控制二、作图题1.请画出开环比值控制系统和单闭环控制系统的方框图答案：①开环比值控制系统②单闭环比值控制系统控制器 控制阀对象 F2测量变送2 F1 乘法器 测量变送1I 1 I 02.一个双闭环比值控制系统如下图所示。

过程控制习题以及详解⼀、单回路控制系统1. 画出图⽰系统的⽅框图：2. ⼀个简单控制系统总的开环增益（放⼤系数）应是正值还是负值？仪表⾏业定义的控制器增益与控制系统中定义的控制器的增益在符号上有什么关系？为什么？3. 试确定习题1中控制器的正反作⽤。

若加热变成冷却，且控制阀由⽓开变为⽓关，控制器的正反作⽤是否需要4. 什么是对象的控制通道和扰动通道？若它们可⽤⼀阶加时滞环节来近似，试述K P 、K f 、τp 、τf 对控制系统质量的影响。

5. 已知⼴义对象的传递函数为1)S (T e K P SτP P +-，若P P T τ的⽐值⼀定时，T P ⼤⼩对控制质量有什么影响？为什么？6. ⼀个简单控制系统的变送器量程变化后，对控制质量有什么影响？举例说明。

7. 试述控制阀流量特性的选择原则，并举例加以说明。

8. 对图⽰控制系统采⽤线性控制阀。

当负荷G 增加后，系统的响应趋于⾮周期函数，⽽G 减少时，系统响应震9. ⼀个简单控制系统中，控制阀⼝径变化后，对系统质量有何影响？10. 已知蒸汽加热器如图所⽰，该系统热量平衡式为：G 1C 1(θ0-θi )=G 2λ(λ为蒸汽的冷凝潜热)。

（1）主要扰动为θi 时，选择控制阀的流量特性。

（2）主要扰动为G 1时，量特性。

（3特性。

11.作⽤后，对系统质量有什么影响？为了保持同样的衰减⽐，⽐例度δ要增加，为什么？12. 试写出正微分和反微分单元的传递函数和微分⽅程；画出它们的阶跃响应，并简述它们的应⽤场合。

13. 什么叫积分饱和？产⽣积分饱和的条件是什么？14. 采⽤响应曲线法整定控制器参数，选⽤单⽐例控制时，δ=K P τP /T P ×100%,即δ∝K P ，δ∝τP /T P ,为什么？⽽选择⽐例积分控制时，δ=1.44K P τP /T P ×100%，即⽐例度增加，为什么？15. 采⽤临界⽐例度法整定控制器参数，在单⽐例控制时，δ=2δK (临界⽐例度)，为什么？16. 在⼀个简单控制系统中，若对象的传递函数为)1T )(1S 1)(T S (T K W P V P +-+S ，进⾏控制器参数整定时，应注意什么？ 17. 已知⼴义对象的传递函数为1)S (T e K P SτP P +-，采⽤⽐例控制，当系统达到稳定边缘时，K C =K CK ，临界周期为T K 。

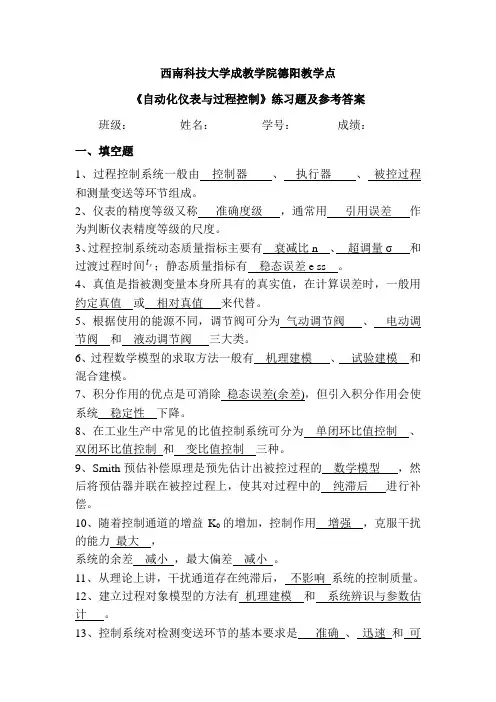

西南科技大学成教学院德阳教学点《自动化仪表与过程控制》练习题及参考答案班级：姓名：学号：成绩：一、填空题1、过程控制系统一般由控制器、执行器、被控过程和测量变送等环节组成。

2、仪表的精度等级又称准确度级，通常用引用误差作为判断仪表精度等级的尺度。

3、过程控制系统动态质量指标主要有衰减比n 、超调量σ和过渡过程时间s t；静态质量指标有稳态误差e ss 。

4、真值是指被测变量本身所具有的真实值，在计算误差时，一般用约定真值或相对真值来代替。

5、根据使用的能源不同，调节阀可分为气动调节阀、电动调节阀和液动调节阀三大类。

6、过程数学模型的求取方法一般有机理建模、试验建模和混合建模。

7、积分作用的优点是可消除稳态误差(余差)，但引入积分作用会使系统稳定性下降。

8、在工业生产中常见的比值控制系统可分为单闭环比值控制、双闭环比值控制和变比值控制三种。

9、Smith预估补偿原理是预先估计出被控过程的数学模型，然后将预估器并联在被控过程上，使其对过程中的纯滞后进行补偿。

10、随着控制通道的增益K0的增加，控制作用增强，克服干扰的能力最大，系统的余差减小，最大偏差减小。

11、从理论上讲，干扰通道存在纯滞后，不影响系统的控制质量。

12、建立过程对象模型的方法有机理建模和系统辨识与参数估计。

13、控制系统对检测变送环节的基本要求是准确、迅速和可靠 。

14、控制阀的选择包括 结构材质的选择、 口径的选择 、 流量特性的选择 和 正反作用的选择。

15、防积分饱和的措施有 对控制器的输出限幅 、限制控制器积分部分的输出和 积分切除法。

16、如果对象扰动通道增益f K 增加，扰动作用 增强 ，系统的余差 增大 ，最大偏差 增大 。

17、在离心泵的控制方案中，机械效率最差的是 通过旁路控制 。

二、名词解释题1、衰减比答：衰减比n 定义为：衰减比是衡量系统过渡过程稳定性的一个动态指标。

为保证系统足够的稳定程度，一般取衰减比为4:1～10:1。

过程控制工程》期末考试复习题及参考答案答案：C二、___答题1、什么是过程控制工程？过程控制工程是指对生产过程中的物理量进行测量、控制和调节，以达到生产过程稳定、优化和自动化的技术和方法。

2、什么是反馈控制系统？其优点是什么？反馈控制系统是指通过对被控对象输出值与设定值之间的差异进行测量，并将这个差异信号反馈到控制器中，以调节控制器输出信号的系统。

其优点是能够自动调节系统的输出，使系统稳定在设定值附近，具有良好的鲁棒性和适应性。

3、什么是前馈控制系统？其优点是什么？前馈控制系统是指在控制系统中加入一个预测模型，根据预测模型预测被控对象的输出值，并将预测值作为控制器的输入信号，以提高控制系统的响应速度和控制精度。

其优点是能够减小被控对象输出值与设定值之间的误差，提高控制系统的响应速度和控制精度。

4、什么是控制系统的稳态误差？如何消除？控制系统的稳态误差是指被控对象输出值与设定值之间的差异在长时间运行后趋于稳定的误差。

消除稳态误差的方法包括增加控制器增益、调整控制器的积分时间常数、增加前馈控制等。

5、什么是控制系统的过渡过程？如何评价过渡过程的质量？控制系统的过渡过程是指被控对象输出值从设定值开始到稳定在设定值附近的过程。

过渡过程的质量可以通过评价过渡过程时间、超调量、振荡幅值等指标来进行评价。

过渡过程时间越短、超调量越小、振荡幅值越小，说明过渡过程的质量越好。

34、在单回路控制中，选择合适的控制阀结构形式非常重要。

在分流或合流控制时，应该选择三通控制阀。

35、在单回路控制中，选择合适的控制阀结构形式非常重要。

对于大口径、大流量、低差压，而泄漏量要求不高的情况，应该选择蝶阀。

36、为了确保过程控制系统正常工作，必须满足各个环节的静态放大系数相乘小于1.37、在控制阀的正作用下，如果控制阀是气开式，那么Kv应该大于1.38、在控制阀的负作用下，如果控制阀是气关式，那么Kv应该小于1.39、在控制器正作用时，其放大系数Kc应该大于0.40、在控制器负作用时，其放大系数Kc应该小于0.41、在控制器上对整定参数进行设置的顺序应该是P、I、D。

第一章思考题与习题1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

5．过程过渡时间ts ：过渡过程时间定义为从扰动开始到被控参数进入新的稳态值的±5%或±3％（根据系统要求）范围内所需要的时间。

它是反映系统过渡过程快慢的质量指标，t s 越小，过渡过程进行得越快。

6．峰值时间tp: 从扰动开始到过渡过程曲线到达第一个峰值所需要的时间，（根据系统要求）范围内所需要的时间。

称为峰值时间tp 。

控制工程基础练习题一、单项选择题 1. 图示系统的阶次是 （ ）A 1阶；B 2阶；C 3阶；D 4阶。

2. 控制系统能够正常工作的首要条件是 （ ）A 稳定；B 精度高；C 响应快；D 抗干扰能力强。

3. 在图中，K 1、K 2满足什么条件，回路是负反馈？ （ ）A K 1>0，K 2>0B K 1<0，K 2<0C K 1>0，K 2<0D K 1<0，K 2=04. 通过直接观察，下列闭环传递函数所表示的系统稳定的一个是 （ ）As s s s s +-+=Φ234)5(10)(； B )4)(1(1)(2-++=Φs s s s ； C34)5(10)(3+++=Φs s s s ； D)1()3(10)(2++=Φs s s 。

5. 已知系统开环传递函数为)2)(1(1)(++=s s s s G ，其高频段的相位角为 （ ）A 0°；B －90°；C －180°；D －270°。

6. 在控制系统下列性能指标中，表示快速性的一个是 （ ） A 振荡次数； B 延迟时间； C 超调量； D 相位裕量。

7. 某典型环节的输入输出关系曲线是一条经过坐标原点的直线，那么该典型环节是 （ ）A 比例环节；B 振荡环节；C 微分环节；D 积分环节。

8. 控制系统的超调量与下列哪个因素有关？ （ ）A 稳态误差；B 稳定性；C 系统阻尼；D 开环增益。

9. 如果二阶系统的无阻尼固有频率为8Hz ，阻尼比为0.5，允许误差为2%，那么，该系统对单位阶跃输入的响应具有的过渡过程时间为 （ ）A 0.5s ；B 1s ；C 2.5s ；D 5s 。

10. 从线性系统的频率特性来看，下列说法正确的是 （ ）A 相对于输入信号而言，输出信号的幅值和相位都没有变化；B 相对于输入信号而言，输出信号的幅值增大相位滞后；C 相对于输入信号而言，输出信号的幅值和相位都有变化，变化规律取决于系统的结构和参数；D 相对于输入信号而言，输出信号的幅值改变但相位不变。

《过程控制工程》课程测试试题一答案一、（40分）1题、（4分）回答要点：①控制器②执行器③测量变送④被控过程2题、（4分）回答要点：①压力②流量③液位④温度2题、（4分）回答要点：①物料②能量③机理建模4题、（4分）回答要点：①愈弱②愈好③无影响5题、（4分）回答要点：大于6题、（4分）回答要点：①减小调节器的放大倍数。

7题、（4分）回答要点：①减小②不变③缩短④提高8题、（4分）回答要点：①PID②PI③P④开方器9题、（4分）回答要点：区别主要三条：①调节目的不同；②调节器参数整定不同；③工艺过程不同。

10题、（4分）回答要点：三条措施是：①采用外反馈法；②采用限幅器的方法；③仪表内部线路切除。

二、（20分）回答要点：①21max 212max()G G k G G ==0.64； ②2410.6441 3.56V k V =⨯+=⨯+=；③223000()1649.765000P mA =⨯+=， 2130004()164824000P mA ⨯=⨯+=。

三、（10分）回答要点：① PC 1采用反作用；②V1采用气关阀；V2采用气开阀；③控制器输出与阀开度的关系曲线四、（10分）回答要点：① PC 1采用正作用； ②FC1采用正，调节阀采用气关阀；③选择器采用低选器。

五、（20分）① 锅炉汽包水位控制采用“双冲量控制系统”；② 锅炉蒸汽出口温度控制采用“减温器出口温度与过热蒸汽出口温度串级控制系统”； ③ 锅炉炉膛负压控制采用“瓦斯气前馈加反馈控制系统”；④ 锅炉燃烧系统控制采用“燃料与空气比值控制系统”。

⑤ 锅炉燃烧系统控制采用“燃料油与瓦斯气分程控制系统”由于本题涉及知识面广，只要能按照以上方案设计大体要求即可得分。

《过程控制工程》课程测试试题二答案（答案要注明各个要点的评分标准）一、（40分）1题、（5分）回答要点：①消除余差②不稳定③克服容量滞后④减小放大倍数2题、（5分）回答要点：①流量特性②理想特性③工作特性④线性、等百分比、快开；⑤广义对象3题、（5分）回答要点：①对于进入副回路的干扰有很强的克服能力；②提高了工作频率；③具有鲁棒性。

过程控制工程题库与参考答案一、单选题（共80题，每题1分，共80分）1、某生产工艺要求两种物料的流量比值维持在0.4，已知Q1max=3200kg/h，Q2max=800kg/h，流量采用孔板配压差变送器进行测量，并在变送器后加开方器。

试分析采用何种控制方案最合理？仪表比值系数( )A、开环比值控制系统，K’=0.4B、变比值控制系统，K’=4C、单闭环比值控制系统，K’=1.6D、双闭环比值控制系统，K’=1正确答案：C2、既发挥了前馈对主要干扰克服的及时性，又保持了反馈控制能克服多种干扰，保持被控变量稳定性的控制是( )。

A、静态前馈B、动态前馈C、前馈串级D、前馈反馈正确答案：D3、串级调节系统中，主.副参数要求都较高时，主.副调节器的调节规律应选( )。

A、主调节器PI.副调节器PB、副调节器PC、主调节器P.副调节器PID、主调节器PI或PIE、主调节器PI.副调节器PI正确答案：E4、串级调节系统利用主.副两个调节器串在一起来稳定( )。

A、副对象B、副参数C、主参数D、主对象正确答案：C5、在扰动作用下，前馈控制在补偿过程中不考虑动态响应，扰动和校正之间与时间变量无关的前馈是( )。

A、前馈反馈B、前馈串级C、静态前馈D、动态前馈正确答案：C6、串级调节系级统中，主调节器的作用方式的选择与( )无关。

A、副调节器作用方式B、调节阀C、主对象D、主测量装置正确答案：B7、在合成纤维锦纶生产中，熟化罐的温度是一个重要的参数，其期望值是一已知的时间函数，则熟化罐的温度控制系统属于( )。

A、定值控制系统B、随动控制系统C、程序控制系统D、均匀控制系统正确答案：B8、前馈控制比反馈控制的速度( )。

A、无法区分B、一样C、慢D、快正确答案：D9、调节阀的作用方向为“正”方向的是( )。

A、反作用执行机构B、正作用执行机构C、气关阀D、气开阀正确答案：D10、锅炉液位的双冲量控制系统是( )。

第一章思考题及习题何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道〞，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示如何选择控制变量?答：①所选控制变量必须是可控的。

②所选控制变量应是通道放大倍数比拟大者，最好大于扰动通道的放大倍数。

③所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④所选控制变量其通道纯滞后时间应越小越好。

⑤所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当G c(s)=K c时，即控制器为纯比例控制，那么系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

4：1衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。

找到4：1衰减振荡时的比例度δs，及振荡周期T s。

过程装备与控制工程基础知识单选题100道及答案解析1. 过程装备控制技术中，反馈控制的依据是（）A. 给定值B. 偏差C. 干扰D. 被控变量答案：B解析：反馈控制的依据是偏差。

2. 下列哪种材料常用于制造压力容器的封头（）A. 铸铁B. 铸钢C. 钢板D. 钢管答案：C解析：钢板常用于制造压力容器的封头。

3. 以下属于过程装备静设备的是（）A. 压缩机B. 离心泵C. 换热器D. 通风机答案：C解析：换热器属于静设备，压缩机、离心泵、通风机属于动设备。

4. 化工设备中，用于储存液体的容器称为（）A. 储罐B. 反应釜C. 蒸发器D. 干燥器答案：A解析：用于储存液体的容器称为储罐。

5. 过程装备设计时，安全系数的选取原则是（）A. 越大越好B. 越小越好C. 适中D. 随意答案：C解析：安全系数选取应适中，过大造成浪费，过小不安全。

6. 以下哪种密封形式常用于高压容器（）A. 填料密封B. 机械密封C. 迷宫密封D. 金属平垫密封答案：D解析：金属平垫密封常用于高压容器。

7. 塔设备按内件结构可分为（）A. 板式塔和填料塔B. 精馏塔和吸收塔C. 常压塔和减压塔D. 泡罩塔和筛板塔答案：A解析：塔设备按内件结构分为板式塔和填料塔。

8. 换热器中，提高传热效率最有效的途径是（）A. 增加传热面积B. 提高冷热流体的温差C. 提高传热系数D. 增加流体流速答案：C解析：提高传热系数是提高传热效率最有效的途径。

9. 压力容器的设计压力是指（）A. 工作压力B. 最大工作压力C. 计算压力D. 公称压力答案：B解析：设计压力指容器顶部的最大工作压力。

10. 下列哪种无损检测方法适用于检测内部缺陷（）A. 磁粉检测B. 渗透检测C. 超声检测D. 射线检测答案：D解析：射线检测适用于检测内部缺陷。

11. 过程控制中，比例控制的特点是（）A. 消除余差B. 反应快C. 控制精度高D. 能克服所有干扰答案：B解析：比例控制反应快，但有余差。

过程控制工程习题及答案过程控制工程习题及答案过程控制工程是一门涉及控制系统设计和优化的学科，它在工业生产中起着重要的作用。

为了帮助学习者更好地掌握这门学科，下面将提供一些过程控制工程的习题及其答案，希望对大家有所帮助。

习题一：传感器和执行器1. 什么是传感器？它在过程控制中的作用是什么？答案：传感器是一种能够将物理量转化为电信号的装置。

在过程控制中，传感器的作用是将被控对象的物理量转化为电信号，以便控制系统能够对其进行监测和控制。

2. 请列举几种常见的传感器类型及其应用领域。

答案：常见的传感器类型包括温度传感器、压力传感器、流量传感器、液位传感器等。

它们在工业生产中广泛应用于温度控制、压力控制、流量控制、液位控制等方面。

3. 什么是执行器？它在过程控制中的作用是什么？答案：执行器是一种能够根据控制信号进行动作的装置。

在过程控制中，执行器的作用是根据控制系统的输出信号，对被控对象进行控制操作，以实现控制目标。

4. 请列举几种常见的执行器类型及其应用领域。

答案：常见的执行器类型包括电动执行器、气动执行器、液压执行器等。

它们在工业生产中广泛应用于阀门控制、电机控制、液压控制等方面。

习题二：控制系统设计1. 什么是反馈控制系统？它的基本结构是什么？答案：反馈控制系统是一种根据被控对象的输出信息对其进行控制的系统。

它的基本结构包括传感器、控制器、执行器和被控对象。

2. 请简要描述PID控制器的工作原理。

答案：PID控制器是一种常用的控制器类型，它基于被控对象的误差信号进行控制。

具体而言，PID控制器根据误差信号的比例、积分和微分三个部分的加权求和来计算控制输出信号，以实现对被控对象的控制。

3. 什么是前馈控制系统？它与反馈控制系统有何区别？答案：前馈控制系统是一种根据被控对象的预测信息对其进行控制的系统。

与反馈控制系统不同的是，前馈控制系统不需要通过传感器获取被控对象的实际输出信息，而是根据预测模型进行控制。

过程控制工程第一章单回路控制系统何谓控制通道何谓干扰通道它们的特性对控制系统质量有什么影响控制通道——是指操纵变量与被控变量之间的信号联系；干扰通道——是指干扰作用与被控变量之间的信号联系;（1）控制通道特性对系统控制质量的影响：从K、T、τ三方面控制通道静态放大倍数越大,系统灵敏度越高,余差越小;但随着静态放大倍数的增大,系统的稳定性变差;控制通道时间常数越大,经过的容量数越多,系统的工作频率越低,控制越不及时,过渡过程时间越长,系统的质量越低,但也不是越小越好,太小会使系统的稳定性下降,因此应该适当小一些;控制通道纯滞后的存在不仅使系统控制不及时,使动态偏差增大,而且还还会使系统的稳定性降低;（2）干扰通道特性对系统控制质量的影响：从K、T、τ三方面干扰通道放大倍数越大,系统的余差也越大,即控制质量越差;干扰通道时间常数越大,阶数越高,或者说干扰进入系统的位置越远离被控变量测量点而靠近控制阀,干扰对被控变量的影响越小,系统的质量则越高;干扰通道有无纯滞后对质量无影响,不同的只是干扰对被控变量的影响向后推迟一个纯滞后时间τ0;如何选择操纵变量1考虑工艺的合理性和可实现性；2控制通道静态放大倍数大于干扰通道静态放大倍数；3控制通道时间常数应适当小一些为好,但不易过小,一般要求小于干扰通道时间常数;干扰动通道时间常数越大越好,阶数越高越好;4控制通道纯滞后越小越好;控制器的比例度δ变化对控制系统的控制精度有何影响对控制系统的动态质量有何影响比例度δ越小,系统灵敏度越高,余差越小;随着δ减小,系统的稳定性下降;图1-42为一蒸汽加热设备,利用蒸汽将物料加热到所需温度后排出;试问：①影响物料出口温度的主要因素有哪些②如果要设计一温度控制系统,你认为被控变量与操纵变量应选谁为什么③如果物料在温度过低时会凝结,应如何选择控制阀的开闭形式及控制器的正反作用答：①影响物料出口温度的因素主要有蒸汽的流量和温度、搅拌器的搅拌速度、物料的流量和入口温度;②被控变量应选择物料的出口温度,操纵变量应选择蒸汽流量;物料的出口温度是工艺要求的直接质量指标,测试技术成熟、成本低,应当选作被控变量;可选作操纵变量的因数有两个：蒸汽流量、物料流量;后者工艺不合理,因而只能选蒸汽流量作为操纵变量;③控制阀应选择气关阀,控制器选择正作用;图1-43为热交换器出口温度控制系统,要求确定在下面不同情况下控制阀的开闭形式及控制器的正反作用：①被加热物料在温度过高时会发生分解、自聚；②被加热物料在温度过低时会发生凝结；③如果操纵变量为冷却水流量,该地区最低温度在0℃以下,如何防止热交换器被冻坏;答：TC冷却水物料被冷却物料①控制阀选气关阀,选反作用控制器;②控制阀选气开阀,选正作用控制器;③控制阀选气关阀,选反作用控制器;单回路系统方块图如图1-44所示;试问当系统中某组成环节的参数发生变化时,系统质量会有何变化为什么1若T0增大； 2若τ0增大； 3若T f增大； 4若τf增大;答：1T0 增大,控制通道时间常数增大,会使系统的工作频率降低,控制质量变差；2τ0 增大,控制通道的纯滞后时间增大,会使系统控制不及时,动态偏差增大,过渡过程时间加长;3Tf 增大,超调量缩小1/Tf倍,有利于提高控制系统质量；4τf 增大对系统质量无影响,当有纯滞后时,干扰对被控变量的影响向后推迟了一个纯滞后时间τf ;第二章串级控制系统2．1 与单回路系统相比,串级控制系统有些什么特点1 串级系统由于副回路的存在, 使等效副对象时间常数减小,改善了对象的特性,使系统工作频率提高;2 串级控制系统有较强的抗干扰能力,特别是干扰作用于副环的情况下,系统的抗干扰能力会更强;3 串级系统具有一定的自适应能力;2．2 为什么说串级控制系统主控制器的正、反作用方式只取决于主对象放大倍数的符号,而与其他环节无关主环内包括有主控制器,副回路,主对象和主变送器.而副回路可视为一放大倍数为“1”的环节,主变送器放大倍数一般为正,所以主控制器的正反作用只取决于主对象放大倍数的符号;如果主对象放大倍数的符号为正,则主控制器为反作用,反之, 则主控制器为正作用;2．5 试说明为什么整个副环可视为一放大倍数为正的环节来看副回路所起的作用是使副变量根据主调节器输出进行控制,是一随动系统;因此整个副回路可视为一放大倍数为正的环节来看;2．6 试说明在整个串级控制系统中主、副控制器之一的正、反作用方式选错会造成怎样的危害当主、副控制器有一个正反作用方式选错时,就会造成系统的主回路或副回路按正反馈控制,当被控变量出现偏差时,系统不仅不向着消除偏差的方向校正,反而使被控变量远离给定值;2．7 图2-20所示的反应釜内进行的是化学放热反应,,而釜内温度过高会发生事故,因此采用夹套通冷却水来进行冷却,以带走反应过程中所产生的热量;由于工艺对该反应温度控制精度要求很高,单回路满足不了要求,需用串级控制;⑴当冷却水压力波动是主要干扰时,应怎样组成串级画出系统结构图;⑵当冷却水入口温度波动是主要干扰时,应怎样组成串级画出系统结构图;⑶对以上两种不同控制方案选择控制阀的气开、气关形式及主、副控制器的正、反作用方式;1选冷水流量为副变量,釜内温度为主变量组成串级系统.2夹套温度为副变量,釜内温度为主变量组成串级系统.2．8 图2-21为一管式炉原油出口温度与炉膛温度串级控制系统;要求：⑴选择阀的开闭形式⑵确定主、副控制器的正、反作用方式⑶在系统稳定的情况下,如果燃料压力突然升高,结合控制阀的开闭形式及控制器的正、反作用方式,分析串级系统的工作过程;1 气开阀2主控制器反作用,副控制器反作用;3如果燃料气的P1突然生高,副回路首先有一个“粗调”：P1↑→F1↑→T2↑→u2↓→ F1↓没有完全被副回路克服的部分干扰,通过主回路“细调”：T2↑→T1↑→u1↓→ F1↓→T2↓→T1↓2．9 某干燥器采用夹套加热和真空吸收并行的方式来干燥物料;干燥温度过高会使物料物性发生变化,这是不允许的,因此要求对干燥温度进行严格控制;夹套通入的是经列管式加热器加热的热水,而加热器采用的是饱和蒸汽,流程如图2-22所示;要求：⑴如果冷却水流量波动是主要干扰,应采用何种控制方案为什么⑵如果蒸汽压力波动是主要干扰,应采用何种控制方案为什么⑶如果冷却水流量和蒸汽压力都经常波动,应采用何种控制方案为什么1以热水温度为副变量,干燥器出口温度为主变量,蒸汽流量为操纵变量构成温度温度串级系统,冷水流量单独设计流量单回路系统理由：当被控变量为干燥器出口温度时,不宜选冷水流量做操纵变量,故单独设计流量单回路系统抑制冷水流量波动;以干燥器出口温度为被控量、蒸汽流量为操纵变量的控制系统中,控制通道太长,存在较大的时间常数和纯滞后,故选择换热器出口温度为副变量,构成串级系统,利用副回路减小等效时间常数;2 以热水温度为为副变量,干燥器的温度为主变量串级系统;理由：将蒸汽压力波动这一主要干扰包含在副回路中, 利用副回路的快速有效克服干扰作用抑制蒸汽压力波动对干燥器出口的温度的影响.3 采用与1相同方案;理由同1;第三章 比值控制系统比值与比值系数的含义有什么不同它们之间有什么关系答：①比值指工艺物料流量之比,即从流量与主流量之比：；比值系数指副、主流量变送器输出电流信号之比,即：二者之间的关系由下式决定：变送器输出与流量成线性关系时变送器输出与流量成平方关系时用除法器进行比值运算时,对输入信号的安排有什么要求为什么答：应使除法器输出小于1;除法器输出值既仪表比值系数,需要通过副流量调节器的内给定设置,大于1无法设定、等于1无法现场整定;什么是比值控制系统它有哪几种类型画出它们的结构原理图;答：比值控制系统就是实现副流量2F 与主流量1F 成一定比值关系,满足关系式：12F F K = 的控制系统;比值控制系统的类型：开环、单闭环、双闭环、变比值、串级－比值控制系统; 原理图见教材;用除法器组成比值系统与用乘法器组成比值系统有何不同之处答：① 系统结构不同,实现比值控制的设备不同;② 比值系数的设置方法不同,乘法方案通过在乘法器的一个输入端,输入一个外加电流信号I 0设置；除法方案通过副流量调节器的内给定设置;12F F K =min1min2I I I I K --='m ax 2m ax1F F K K ='2m ax 2m ax 1)(F F K K ='在用除法器构成的比值控制系统中,除法器的非线性对比值控制有什么影响 答：除法器环节的静态放大倍数与负荷成反比;为什么4：1整定方法不适用于比值控制系统的整定答：单闭环比值控制系统、双闭环的副流量回路、变比值回路均为随动控制系统,希望副流量跟随主流量变化,始终保持固定的配比关系;出现4：1振荡时,固定配比关系不能保证;当比值控制系统通过计算求得比值系数1K >' 时,能否仍用乘法器组成比值控制为什么能否改变一下系统结构,仍用乘法器构成比值控制答：当比值控制系统通过计算求得比值系数大于1时,不能用乘法器组成比值控制;因为当1K >'时,计算所得的乘法器的一个外加输入电流信号I 0大于20mA,超出乘法器的输入范围;不用改变系统结构,只要调整F 2max 保证K ＇〈1 即可;一比值控制系统用DDZ-III 型乘法器来进行比值运算乘法器输出416)4I )(4I (I 01+--=', 其中I 1与I 0分别为乘法器的两个输入信号,流量用孔板配差压变送器来测量,但没有加开方器,如图所示;已知h /kg 2000F ,h /kg 3600F max 2max 1==,要求：① 画出该比值控制系统方块图;② 如果要求1:2F :F 21=,应如何设置乘法器的设置值0I解：①方框图如下：0I1I 2F - 2I1F② 乘法器 控制器 调节阀测量变送器2测量变送器1 流量对象 21221max 2max 1213600()()0.8122000F K F F K K F =='==⨯=，由于流量用孔板配差压变送器，没加开方器，所以12I I =‘系统稳定时： 2111'1004444(4)(4)44,0.811616I I K I I I I I I K --==-----'=+⇒==‘’0164160.81416.96I K mA'=+=⨯+=某化学反应过程要求参与反应的A 、B 两物料保持5.2:4F :F B A =的比例,两物料的最大流量h m F h m F B A /290,/6253max 3max ==;通过观察发现A 、B 两物料流量因管线压力波动而经常变化;根据上述情况,要求：① 设计一个比较合适的比值控制系统;② 计算该比值系统的比值系数K ';③ 在该比值系统中,比值系数应设置于何处 设置值应该是多少假定采用DDZ-III 型仪表;④ 选择该比值控制系统控制阀的开闭形式及控制器的正、反作用;解：①系统设计如下：②81.1)29062545.2()F F K (K 22max B max A =⨯==' ③1K ≤',所以要将max B F 调大;所以 625.39062545.2KF F Amxa max B =⨯=≥取450max =B F 75.0)45062545.2()(22max max =⨯=='B A F F K K 比值系数K ＇通过I 0设置,mA K I 164160=+'=④选择A 阀为气开阀,主对象为正环节,测量变送为正环节,则主调节器为反作用;选取B 阀为气开阀,副对象为正环节,测量变送为正环节,则副调节器为反作用;在硝酸生产过程中有一氧化工序,其任务是将氨氧化成一氧化氮;为了提高氧化率,要求维持氨与氧的比例为2：1;该比值控制系统采用如图所示的结构形式;已知h /m 5000F ,h /m 12000F 3max 3max ==氧氨;试求比值系数K ’= 如果上述比值控制用DDZ-II 型仪表来实现,比值系数的设置0I 应该是多少解：12.150001200021F F K K max max≥=⨯=='氧氨 调整副流量的测量上限,使K ＜1’取8.0='K ,则7500max =氧F 即可;对于DDZ-II,mA K I 88.010100=⨯='=有一个比值控制系统如图所示;图中k 为一系数;若已知k=2,h /kg 1000F ,h /kg 300F max B max A ==,试求？K =' K=解：211='==K k I I A B 21)1000300K ()F F K(K 22max B max A ===' 36.2K =⇒一双闭环比值控制系统如图所示;其比值用DDZ-III 型乘法器来实现;已知h /kg 4000F ,h /kg 7000F max 2max 1==;要求：① 画出该系统方块图;② 若已知mA 18I 0=求该比值系统的比值K= 比值系数？K =' ③ 待该比值系统稳定时,测m A 10I 1=,试计算此时2I =解：①②12I I =‘系统稳定时： 2111'1004444(4)(4)44,1616I I K I I I I I I K --==-----'=+⇒=‘’③ 001max 2max 2max 1max 164, 18140.875160.8754000170002I K I mA K F K K F F K K F '=+='⇒=='=⨯'===212144(4)40.875(104)49.25I K I I K I mA -'=-'=-+=⨯-+=。
