工作接地,保护接地(TN,TT,IT)有图

TN、TT、IT供电系统的特点及安装要求380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

它的优点是节省了一条导线，缺点是三相负载不平衡或保护中性线断开时会使所有用电设备的金属外壳都带上危险电压。

（2）TN-S系统就是三相五线制，该系统的N线和PE线是分开的，从变压器起就用五线供电。

它的优点是PE线在正常情况下没有电流通过，因此不会对接在PE线上的其他设备产生电磁干扰。

此外，由于N线与PE线分开，N线断开也不会影响PE线的保护作用。

③TN-C-S系统(三相四线与三相五线混合系统)，该系统从变压器到用户配电箱式四线制，中性线和保护地线是合一的；从配电箱到用户中性线和保护地线是分开的，所以它兼有TN-C系统和TN-S系统的特点，常用于配电系统末端环境较差或有对电磁抗干扰要求较严的场所。

我国的低压配电系统基本上有三种：即TT系统、TN系统、IT系统。

上述各种保护系统均采用国际标准所用符号，第一字母T：表示中性点直接接地；I表示中性点不直接接地(不接地或经高电阻接地等)；第二个字母T：表示外露可导电部分对地直接电气连接与电力系统任何接地无关；N表示外露可导电部分与电力系统的接地点直接电气连接。

TN-S / TN-C / TN-C-S / TT / IT 接地系统的接线图解TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）来自: /f231617794/blog/item/28bdee8e942eaff2503d92ef.htmlTN-C系统、TN-S系统、TN-C-S系统、TT系统的区别：建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。

国际电工委员会（IEC ）对此作了统一规定，称为TT 系统、TN 系统、IT 系统。

其中TN 系统又分为TN-C 、TN-S 、TN-C-S 系统。

下面内容就是对各种供电系统做一个扼要的介绍。

TT 系统TN-C供电系统→TN 系统→TN-SIT 系统TN-C-S（一）工程供电的基本方式根据IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即TT 、TN 和IT 系统，分述如下。

（1 ）TT 方式供电系统TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。

低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。

国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。

1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。

IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所,如煤矿、化工厂、纺织厂等,也可用于农村地区。

但不能装断零保护装置,因正常工作时中性线电位不固定,也不应设置零线重复接地.2、TT系统TT系统的示意图见下图。

该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。

当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。

TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所.当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统.3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接,这种方式简称保护接零或接零制。

按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。

在该系统中,工作零线和保护零线共用(简称PEN），此系统习惯称为三相四线制系统.系统示意图如下：（2）TN－S系统.在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。

示意图见下图：（3）TN－C－S系统。

在该系统中,工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统.系统示意图见图5.10－5。

设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。

TN－S系统适用于工业企业，高层建筑及大型民用建筑.TN－C—S系统适用于工业企业。

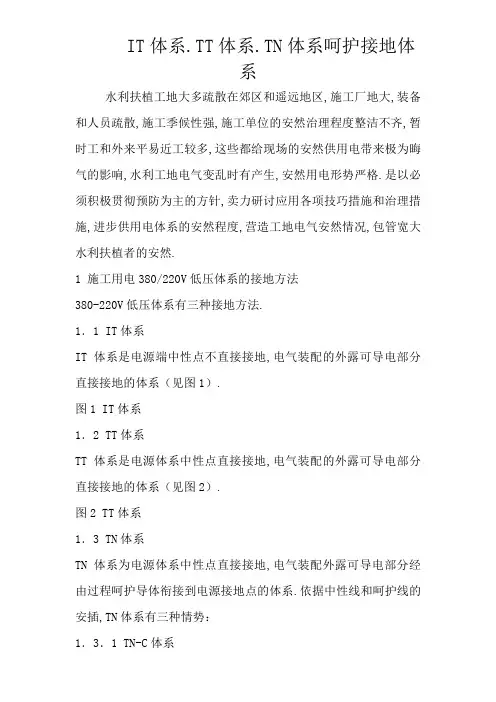

IＴ系统、TT系统、TN系统保护接地系统水利建设工地大多分散在郊区与边远地区,施工场地大,设备与人员分散,施工季节性强,施工单位得安全管理水平参差不齐，临时工与外来民工较多,这些都给现场得安全供用电带来极为不利得影响,水利工地电气事故时有发生,安全用电形势严峻。

因此必须积极贯彻预防为主得方针，认真研究运用各项技术措施与管理措施,提高供用电系统得安全水平，营造工地电气安全环境,保障广大水利建设者得安全。

1 施工用电３8０/220Ｖ低压系统得接地方式380－２20Ｖ低压系统有三种接地方式。

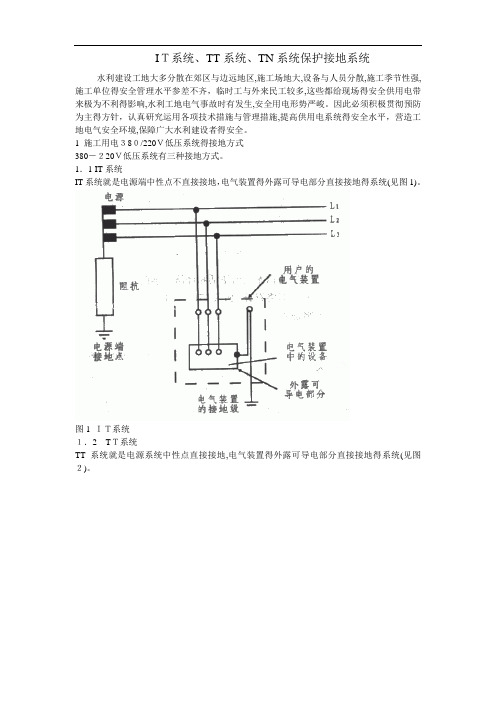

1．1 IT系统IT系统就是电源端中性点不直接接地，电气装置得外露可导电部分直接接地得系统(见图1)。

图1 ＩＴ系统１．2TＴ系统TT系统就是电源系统中性点直接接地,电气装置得外露可导电部分直接接地得系统(见图２)。

图2 TT系统1.3 ＴN系统ＴN系统为电源系统中性点直接接地,电气装置外露可导电部分通过保护导体连接到电源接地点得系统。

根据中性线与保护线得布置，ＴN系统有三种形式:1.３.1 TＮ-C系统ＴN-Ｃ系统就是中性线与保护线合一得三相四线制系统(图３）。

图3ＴN-Ｃ系统１．3.２TN－S系统TN－S系统为三相五线制,系统中得保护线与中性线就是从电源端开始完全分开得(见图4)。

图４TN-S系统１.３.3 TN-C-S系统ＴN-C-S系统得特点就是一部分中性线与保护线合一，一部分中性线与保护线分开（见图５）。

图５ＴＮ-C－S系统2保护接地与保护接零2.1 保护接地TＴ系统中得接地方式称为保护接地图６就是ＴT系统保护接地原理图,Ｕ为相电压,Rｄｅ为工作接地电阻,Ｒpe为保护接地电阻,Ｍ为用电装置,当Ｍ绝缘损坏外壳带电时，不计线路及电源电阻,则有图6TT系统保护接地原理Iｅ=U／(Ｒde+Rpe)取U=220V，Rdｅ=Ｒpｅ=4Ω,则Iｅ=27.5A在接地短路电流Ie得作用下,电路中保护装置动作切断电源,从而保障了安全。

详解IT、TT、TN三种接地系统的区别电源侧的接地称为系统接地，负载侧的接地称为保护接地。

根据国际电⼯委员会规定的低压配电系统接地有IT系统、TT系统、TN系统三种⽅式。

⼩编为⼤家逐⼀介绍这三种系统。

字母含义（1）第⼀个字母表⽰电源端与地的关系：T-电源端有⼀点直接接地，I-电源端所有带电部分不接地或有⼀点通过阻抗接地。

（2）第⼆个字母表⽰电⽓装置的外露可导电部分与地的关系：T-电⽓装置的外露可导电部分直接接地，此接地点在电⽓上独⽴于电源端的接地点；N-电⽓装置的外露可导电部分与电源端接地点有直接电⽓连接ＩＴ系统：ＩＴ系统：电源变压器中性点不接地（或通过⾼阻抗接地），⽽电⽓设备外壳电⽓设备外壳采⽤保护接地。

适⽤于环境条件不良、易发⽣⼀相接地或⽕灾爆炸的场所，如10KV及 35KV的⾼压系统和矿⼭、井下的某些低压供电系统。

不适合在施⼯现场应⽤（常⽤TN-S接零保护系统），也可⽤于农村地区。

但不能装断零保护装置，因正常⼯作时中性线电位不固定，也不应设置零线重复接地。

ＴＮ系统：ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。

是将电⽓设备的⾦属外⽤保护零线与该中⼼点连接，称作保护接零系统。

按照中必线（⼯作零线）与保护线（保护零线）的组合事况TN系统⼜分以下三种形式：TN—C：电源变压器中性点接地，保护零线(PE)与⼯作零线(N)共⽤（简称PEN），称为三相四线制系统。

适⽤于三相负荷基本平衡场合，如果三相负荷不平衡，则PEN线中有不平衡电流，再加⼀些负适⽤于荷设备引起的谐波电流也会注⼊PEN，从⽽中性线N带电，且极有可能⾼于50V，它不但使设备机壳带电，对⼈⾝造成不安全，⽽且还⽆法取得稳定的基准电位;应将PEN线重复接地，其作⽤是当接零的设备发⽣相与外壳接触时，可以有效地降低零线对地电压。

缺陷：(1) 当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压，触及零线可能导致触电事故。

(2) 通过漏电保护开关的零线，只能作为⼯作零线，不能作为电⽓设备的保护零线，这是由于漏电开关的⼯作原理所决定的。

带你快速认识低压配电系统IT、TT和TN的接地定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT 系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等；⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮；⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了；⑦在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

电气配电网接地TT、TN、IT系统IEC国际电工委员会对配电网接地方式分为：TT系统、TN系统、IT系统（1）、接地型式文字代号TN、TT、IT的意义TN、TT、IT三种型式均使用了两个字母，以表示三相电力系统和电气装置的外露的可导电部分（设备外壳、底座等）的对地关系。

第一个字母表示电力系统的对地关系，即T：表示一点直接接地（通常为系统中性点）；I：表示不接地（所有带电部分与地隔离），或通过阻抗（电阻器、电抗器）及通过等值线路接地。

第二个字母表示电气装置外露可导电部分的对地关系,即T:表示独立于电力系统可接地点而独立接地;N:表示与电力系统可接地点直接进行电气连接。

在TN系统中，为了表示中性线和保护线的组合关系，有时在TN代号后面还可附加以下字母：S：表示中性线和保护线在结构上是分开的；C：表示中性线和保护线在结构上是合一的（PEN线）。

（1）、TT系统TT系统为三相四线制中性点直接接地，电源系统与电气装置的外露可导电部分分别直接接地的系统。

它的中性线在电源侧接地后引出，并只做工作零线，用电端的电气装置外露可导电部分在现场直接接地。

（2）、TN系统TN系统即电源系统有一点直接接地，负载设备的外露导电部分通过保护线连接到此接地点的系统。

根据中性线和保护线的布置，TN系统的形式有以下三种：（一）、TN—C系统TN—C系统为三相四线制中性点直接接地，整个系统的中性与保护线是合一的系统，此系统系目前许多高压用户在低压电网中采用的系统。

其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。

（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。

ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。

TN-S接地系统（整个系统的中性线和保护线是分开的）TN-C接地系统（整个系统的中性线和保护线是合一的）TT接地系统（TT接地系统有一个直接接地点，电气装置外露可导电部分则是接地）TN-C-S接地系统（整个系统有一部分的中性线和保护线是合一的）IT接地系统（IT接地系统的带电部分与大地间不直接连接，而电气装置的外露可导电部分则是接地的）字母标识第一字母表示电力系统的对地关系T-----一点接地I-----所有带电部分与地绝缘，或一点经阻抗接地第二字母表示装饰的外露可导电部分对地关系T-----外露可导电部分对地直接电气连接，与电力系统的任何接地点无关N-----外露可导电部分与电力系统的接地点直接电气连接（在交流系统中，接地点通常就是中性点）如果后面还有字母，这个字母表示中性线和保护线的组合S-----中性线和保护线是分开的C-----中性线和保护线是合一的（PEN线）我们国家110KV及以上系统普遍采用中性点直接接地系统（即大电流接地系统）。

35KV、10KV系统普遍采用中性点不接地系统或经大阻抗接地系统（即小电流接地系统） 380V/220V低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。

即：过去称三相三线制供电系统的保护接地。

TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。

即过去的三相四线制供电系统中的保护接地。

TN系统，在变压器或发电机中性点直接接地的380/220V三相四线低压电网中，将正常运行时不带电的用电设备的金属外壳经公共的保护线与电源的中性点直接电气连接。

即过去的三相四线制供电系统中的保护接零。

TN系统的电源中性点直接接地，并有中性线引出。

按其保护线形式，TN系统又分为：TN-C系统、TN-S系统和TN-C-S系统等三种。

（1）TN-C系统(三相四线制)，该系统的中性线(N)和保护线(PE)是合一的，该线又称为保护中性线(PEN)线。

低压配电系统IT、TT和TN接地方式的详细图文详解分析仪表人对仪表接地并不陌生，在本文讲讲低压配电IT系统、TT系统、TN系统的接地方式。

这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的仪表人有所帮助。

定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

明确工作接地和保护接地两个概念1什么是工作接地，什么是保护接地？工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。

例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。

保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。

电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。

为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。

接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。

这两种保护的不同点主要表现在三个方面：一是保护原理不同。

接地保护的基本原理是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。

二是适用范围不同。

根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。

TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。

当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。

即三相四线制380/220V配电，同时向照明负载和动力负载供电。

三是线路结构不同。

接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。
