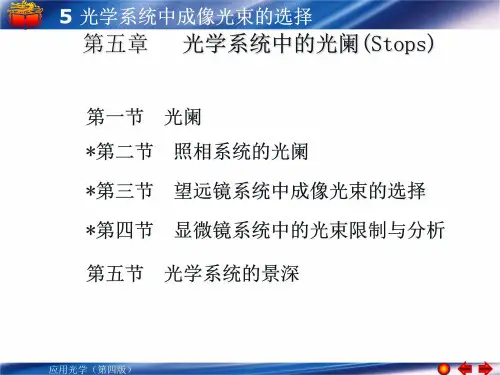

第五章光学系统中的光阑§ 5－1 光阑及其作用在设计光学系统时，应按其用途、要求，在成象范围内的各点以一定立体角的光束通过光学系统成象。
这就是一个如何合理地限制光束的问题。
定义：限制光束通过光学系统的光孔。
组成：透镜等光学零件边框或专门设置的带孔金属框。
分类：（按作用分）● 孔径光阑：限制轴上点成像光束的孔径角。
（有效光阑）● 视场光阑：限制物面或像面上的物体成像范围。
● 渐晕光阑：轴外光束被拦截的现象称为“渐晕”，产生渐晕的光阑称为渐晕光阑。
§ 5－2 孔径光阑1. 作用：在光学系统中实际限制轴上物点成像光束的孔径角U。
2.图示：孔径光阑通过前面光组在光学系统的物空间所成的像称为入瞳。
孔径光阑通过后面光组在光学系统的像空间所成的像称为出瞳。
3.确定孔径光阑的方法：原则：将光学系统中所有的光学零件的通光孔（镜框）分别通过其前面的光学零件成像到整个系统的物空间去，入射光瞳必然是其中对物面中心张角最小的一个。
1）将所有光学元件的通光孔径经前方光组成像到物空间，并求出各个光孔在物空间像的大小和位置。
a）规定光传播方向从右向左，以光孔为物，与物点发出的光线反向。
b）所有孔或框为实物。
c）利用解析法求解像的位置和大小。
2）物点在有限远时，各光孔像中，对轴上物点张角最小者，限制了轴上点光束的孔径角，即为入瞳。
入瞳对应的实际光孔即为孔径光阑。
3）物点在无限远时，各光孔像中，直径最小者即为入瞳。
入瞳对应的实际光孔即为孔径光阑。
例：有两个薄透镜L 1和L 2 ，焦距分别为9090mm mm 和3030mmmm ，孔径分别为6060mm mm 和4040mm mm ，相隔5050mm mm ，在两透镜之间，离L 2为2020mm mm 处放置一直径为1010mm mm 的圆光阑，试对L 1前120120mmmm 处的轴上物点求孔阑、入瞳、出瞳的位置和大小。
两正薄透镜组L 1和L 2的焦距分别为100mm和50mm，通光口径分别为60mm和30mm，两透镜之间的间隔为50mm，在透镜L 2之前30mm处放置直径为40mm的光阑，问1）当物体在无穷远处时，孔径光阑为哪个？2）当物体在L 1前方300mm处时，孔径光阑为哪个？4.说明：1）物体位置改变，原孔阑可能失去控制轴上点孔径角的作用，要重复上述三个步骤确定孔阑。
