下载文档原格式
混铁炉安全操作规程混铁炉是一种常用于炼钢的设备，安全是使用混铁炉的首要考虑因素。
为了避免事故的发生，在操作混铁炉前应该掌握以下的操作规程：一、保持设备的正常运转状态1. 在使用混铁炉前应检查电源，电缆、水管等各项设备是否正常。
2. 必须了解设备的技术参数，做到严格按照规定的参数操作。
3. 在操作混铁炉时，必须按照启动和停机的规程进行操作。
4. 在使用混铁炉时必须将设备放置在平稳的地面上，将炉脚支撑牢固。
5. 在操作混铁炉时必须仔细观察仪表指示，保持设备的正常运转状态。
二、严格控制混铁炉的冷却1. 混铁炉的冷却应该严格控制，避免过度冷却，影响设备寿命。
2. 混铁炉冷却的水量要严格按照规定的标准进行操作。
3. 混铁炉应当使用符合规范的冷却水，新增水在使用前应该预先过滤。
三、操作过程中注意人员安全1. 在操作混铁炉时，必须佩戴安全帽、手套、防护眼镜等防护用品。
2. 使用混铁炉的操作人员应经过培训和资格认证，才能操作设备。
3. 设备周围必须设立显著的警示标语和安全设施，防止人员误入。
4. 禁止随意触摸设备，防止烫伤等伤害事故的发生。
5. 在使用过程中，特别是出现异常情况时，应当停机并进行检查处理。
四、定期检查及维护操作1. 操作人员应该定期对混铁炉进行检查，包括检查润滑油、水、燃料等是否足够。
2. 并将检查情况记录在日志中，进行合理管理以避免出现设备抛锅、冻结等问题。
以上为混铁炉安全操作规程，使用这些规程可以极大地提高设备的安全性和操作效率，可以更好的保护操作人员的生命和财产安全。
混铁炉工艺操作规程混铁炉是指通过将铁矿石和焦炭混合，并进行还原熔炼的设备。
在混铁炉工艺操作中，需要严格遵守一系列规程和程序，以确保操作过程的安全性和高效性。
下面是一份混铁炉工艺操作规程，详细介绍了混铁炉的操作步骤和注意事项。
一、操作前的准备工作1. 检查混铁炉设备的完好性，确保炉体和附件无损坏。
2. 准备好所需的原料，包括铁矿石、焦炭和熔剂等，并按照要求进行预处理。
3. 检查炉体内部是否清洁，并清除积聚的废料和杂物。
4. 调整炉体的进气和出气温度设定，并确保通风系统正常运行。
5. 确保操作人员佩戴好相应的防护装备，包括耐高温手套、防尘面具和安全靴等。
二、铁矿石投料1. 将预处理过的铁矿石装入提升机或输送带中，并将其顺利地输送到混铁炉的上部供料装置中。
2. 按照规定的投放速度连续投放铁矿石，避免过快或过慢造成炉内温度不稳定。
3. 控制投放的铁矿石质量，避免太多的杂质进入炉体，影响熔炼质量。
三、焦炭投料1. 确保焦炭质量符合要求，避免高硫或高灰分焦炭的使用。
2. 将焦炭装入接料斗中，通过提升机或输送带连续投放到混铁炉的上部供料装置中。
3. 控制焦炭的投放速度，避免过多或过少的使用，影响炉内温度和还原反应。
四、熔剂投料1. 根据铁矿石的含铁量和炉内还原反应的需求，添加适量的熔剂。
2. 将熔剂装入熔剂料斗中，通过提升机或输送带连续投放到混铁炉的上部供料装置中。
3. 控制熔剂的投放速度和比例，保持熔剂与原料的均衡比例。
五、点火和操作1. 打开炉体供氧系统，确保炉内供氧充足。
2. 使用点火器点燃炉内焦炭，确保燃烧稳定且温度逐渐升高。
3. 确保炉内温度控制在适当范围内，避免过高或过低造成炉内反应受阻。
六、监控和调整1. 在操作过程中，监控炉内压力、温度和气体流量等参数，及时调整操作参数。
2. 根据炉内温度和物料投放情况，调整进气和出气口的位置和大小，以保持炉内气流的均衡和炉内温度的稳定。
3. 定期检查炉体和附件的状况，包括炉墙、砌体和冷却设备等，及时修复和更换受损部分。
混铁炉工安全操作规程混铁炉是炼钢过程中的一种常见设备，它的安全操作对于保障工作人员的生命安全和设备的正常运行至关重要。
下面是一份混铁炉工安全操作规程，希望能对广大混铁炉工作者有所帮助。
一、安全准备1. 改变工装时，必须停电，并用专用工具进行操作。
2. 在操作混铁炉前，必须确认设备和相关周边设施完好无损。
二、个人安全1. 混铁炉工作人员必须穿着适合的工作服，并且必须佩戴防护用品，包括安全帽、防热手套、防护眼镜、防护面罩和防护鞋等。
2. 混铁炉作业区域内禁止吸烟和吃饭，以防止火灾和爆炸的发生。
三、设备操作1. 混铁炉必须在专人监视下运行，危险区域必须设立警示标识和安全栅栏。
2. 混铁炉内温度高，严禁将手伸入混铁炉内，禁止将物品放入混铁炉内，以免发生意外。
3. 混铁炉操作过程中，严禁翻动炉内物料，确保物料稳定，并保持周边清洁，防止杂物进入炉内引发事故。
4. 混铁炉运行期间，不得对设备进行更动或检修，必要时应停止操作，并得到相关人员的许可后方可进行。
四、火灾安全1. 混铁炉操作过程中，应戒除燃烧性易燃液体和物质，严禁存放易燃物品。
2. 混铁炉周边禁止堆放杂物，以免阻碍救火和疏散。
3. 如发现火灾，必须按照应急预案进行疏散，同时使用适当的灭火设备进行灭火，严禁用水灭火。
五、应急救援1. 混铁炉作业区域内必须配置适量的灭火器材，确保在火灾发生时能够及时灭火。
2. 作业人员必须定期参加消防安全培训，了解并熟悉应急救援措施。
3. 如发生事故、故障或其他紧急情况，工作人员必须立即停止操作，并及时报告相关人员，等待处理措施的下达。
六、设备维护1. 混铁炉设备必须定期进行检修和维护，并按照相关规定进行合理保养。
2. 混铁炉设备有异常情况时，必须立即停机检查，并报告相关人员处理。
七、培训和监督1. 混铁炉工作人员必须经过专业培训，了解设备操作流程和安全规程。
2. 监督人员必须按照相关工作规定，对混铁炉工安全操作进行巡视和检查，发现问题及时纠正和处理。
混铁炉工艺技术操作规程混铁炉是炼铁的主要设备之一，在冶金行业中起着重要作用。
为了提高炼铁的效率和质量，混铁炉工艺技术操作规程十分重要。
本文将介绍混铁炉工艺技术操作规程的相关内容。
一、混铁炉的准备工作1. 清理炉膛炉膛清理是混铁炉准备工作的第一步，通过清理可以清除炉膛内的残留物和杂质，确保铁水的质量。
清理时应使用清理工具，注意安全操作。
2. 加入炉渣剂加入炉渣剂可以改善铁水的流动性和脱铁性能，提高产量和质量。
加入炉渣剂时应按照操作规程要求的比例进行，并且应遵循安全操作规范。
3. 加入还原剂还原剂可以帮助将铁矿石中的氧化铁还原为金属铁，提高提炼效率。
加入还原剂时应根据铁矿石的种类和含量，按照规程的要求进行操作。
二、混铁炉的运行操作1. 点火点火是混铁炉启动的关键步骤，确保炉膛内的温度达到炼铁所需的要求。
点火时应先将点火材料放置在炉膛底部，然后点燃并逐渐加热。
点火时要保持炉门的关闭，以避免火焰的外泄。
2. 加入原料原料是混铁炉炼铁过程中必不可少的，加入适量的原料可以确保炉内有足够的金属铁产生。
加入原料时应按照规程要求的比例进行，并且应均匀地分布在炉膛中。
3. 控制温度温度是混铁炉炼铁过程中需要严格控制的参数之一。
过高的温度可能会导致炉膛损坏，而过低的温度则会影响炼铁效果。
为了保持适当的温度，需要根据规程要求对加热和降温进行调控。
4. 搅拌搅拌是混铁炉炼铁过程中的重要环节，可以促进原料的均匀混合，提高炼铁的效率和质量。
搅拌时应根据规程要求选择适当的搅拌设备，并进行适当的搅拌时间和强度。
三、混铁炉的冷却和倒包1. 冷却混铁炉炉温降低到一定程度后，需要进行冷却处理。
冷却可以通过水冷或自然冷却的方式进行，具体方法应根据规程进行选择。
冷却时应注意安全操作，确保人员和设备的安全。
2. 倒包倒包是混铁炉出铁的最后一步，是将熔化的金属铁倒入铁水罐的过程。
倒包时应根据规程要求选择适当的工具和设备，并确保倒铁的流畅和安全。

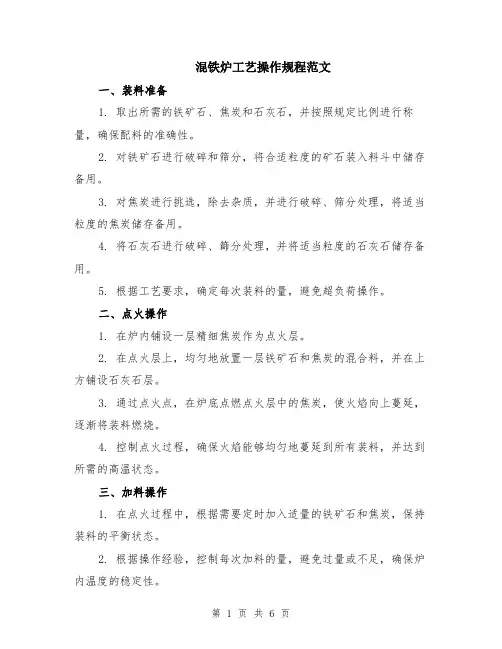

混铁炉工艺操作规程范文一、装料准备1. 取出所需的铁矿石、焦炭和石灰石，并按照规定比例进行称量，确保配料的准确性。
2. 对铁矿石进行破碎和筛分，将合适粒度的矿石装入料斗中储存备用。
3. 对焦炭进行挑选，除去杂质，并进行破碎、筛分处理，将适当粒度的焦炭储存备用。
4. 将石灰石进行破碎、篩分处理，并将适当粒度的石灰石储存备用。
5. 根据工艺要求，确定每次装料的量，避免超负荷操作。
二、点火操作1. 在炉内铺设一层精细焦炭作为点火层。
2. 在点火层上，均匀地放置一层铁矿石和焦炭的混合料，并在上方铺设石灰石层。
3. 通过点火点，在炉底点燃点火层中的焦炭，使火焰向上蔓延，逐渐将装料燃烧。
4. 控制点火过程，确保火焰能够均匀地蔓延到所有装料，并达到所需的高温状态。
三、加料操作1. 在点火过程中，根据需要定时加入适量的铁矿石和焦炭，保持装料的平衡状态。
2. 根据操作经验，控制每次加料的量，避免过量或不足，确保炉内温度的稳定性。
四、加料喷水处理1. 在加料过程中，根据需要进行喷水处理，控制炉内的温度。
2. 使用喷水设备，将适量的水雾喷入炉膛，调节炉内气流和温度。
3. 根据炉内温度变化，及时调整喷水量，确保炉内温度保持在适宜的范围内。
五、出渣操作1. 当炉内温度达到一定程度时，进行出渣处理。
2. 打开底渣门，将废渣从炉底排出，并及时清理渣门，避免堵塞。
3. 在出渣过程中，根据炉内温度、炉渣的性质和运行状态，适当调整出渣时间和出渣量。
六、加料停炉1. 当所需的工作周期结束或达到工艺要求时，进行加料停炉操作。
2. 在停炉准备阶段，逐步减少铁矿石和焦炭的加入量，使焦炭燃尽，炉内温度逐渐降低。
3. 在炉温适宜的时候，停止加料操作，并停止喷水，让炉内温度自然降低。
七、出铁操作1. 当炉内温度降至一定程度后，进行出铁操作。
2. 打开出铁口，将熔融状态的铁水流出，并进行适当的调节，确保铁水流畅而不溅射。
3. 根据需要，可以采用连续出铁或间歇出铁的方式进行，确保出铁操作的顺利进行。
目录一、混铁炉使用1、混铁炉入炉铁水验收………………………………………………………………2、混铁炉翻铁、出铁操作……………………………………………………………3、铁水取样、测温操作………………………………………………………………4、混铁炉的使用维护管理……………………………………………………………二、混铁炉修砌……………………………………………………………………1、混铁炉停炉…………………………………………………………………………2、混铁炉冷却…………………………………………………………………………3、修砌前检查…………………………………………………………………………4、拆炉……………………………………………………………………………………5、砌炉……………………………………………………………………………………6、中修……………………………………………………………………………………7、混铁炉烘烤……………………………………………………………………………8、开炉操作………………………………………………………………………………一、混铁炉使用1.混铁炉入炉铁水验收1.1混铁炉入炉铁水标准，严格执行转炉原材料技术条件中的有关条款规定。
1.2入厂铁水化学成份（Si、Mn、P、S）的传输应与铁水运输同步进行，铁水到厂后及时与炼铁厂联系索要化学成份。
2.混铁炉翻铁、出铁操作2.1翻铁2.1.1入厂铁水罐有渣盖时，应压盖后再起吊至受铁槽，严禁鼓盖翻铁。
2.1.2向混铁炉内翻铁前，铁罐严禁提前挂小钩。
2.1.3向混铁炉内翻铁前，应将受铁槽车右行至极限位，方可翻铁。
2.1.4翻铁工在指挥天车时，应哨音响亮，手势清楚。
使用对讲机时，必须口齿清楚。
2.1.5回炉钢严禁翻入混铁炉。
2.1.6最大装入量为540吨。
2.2出铁2.2.1翻入混铁炉内的新铁水，必须在出铁后在铁水包内取样化验，并及时将结果报到炉前。
2.2.2出铁前混铁炉要按规定进行检查，特别是倾动机构，应在确认其性能良好后方可出铁。
1. 目的：为满足混铁炉的生产需要，以指导操作工操作，特制定本规程。
2. 适用范围：本规程适用于炼钢600吨混铁炉的操作。
3.术语4.操作要求4.1操作工必须了解高炉铁水（进厂时间、进铁时间、铁水量、铁水成份）并做好纪录。
4.2混铁炉装铁量不能低于200吨，不能超过540吨。
4.3混铁炉第一次装铁前，必须对其倾动机械、机械润滑、电器设备兑铁口大盖升降机械进行全面检查。
并经动炉试车。
刹车灵活好用。
确认无误时，方准装铁。
4.4混铁炉兑铁前，先检查炉体周围不得有人和易燃物，测量高炉翻罐铁水温度和渣层厚度，兑铁时指车工站在指挥台上，手势要清，哨音要脆，与80吨天车司机要配合默契，当铁水罐对正后方可兑铁，严禁铁水外溅。
4.5每班混铁炉装铁后，出的第一包铁要在50吨铁水包内取铁样送炉前化验室分析Si,Mn,P,S,每班取样四次，每2小时取一次，测温一次。
共3页4.6每班接班前和交班方共同按标尺測铁水量，确定炉内储存铁量，并做好纪录，同时将储存铁量反馈给调度室。
4.7混铁炉出铁前应把铁水包兑好定位，出铁工应与操作工密切配合确保出铁量准确，严禁洒铁，所出每包铁水必须測温度，要进行扒渣并向炉长汇报带渣量，并做好纪录，出铁量听从调度指挥，铁水液面距离铁水包包口大于200mm。
4.8混铁炉出完铁抬炉时，必须遵守手柄先回零位再搬到抬炉位置，严禁越零位抬炉。
一旦发现混铁炉不抬炉有洒铁危险时，操作工应立即切断电源开关，混铁炉平台指挥工应在断电后立即扳开抬炉手闸，避免洒铁事故发生。
4.9操作工必须控制好炉温、调整好煤气和空气用量保证煤气完全燃烧。
5 维护要求5.1转炉回炉钢严禁倒入炉内。
5.2因故停煤气超过4小时，应采用喷香油保温，停煤气3小时之内关闭受铁口大盖和两侧窥视孔。
5.3接班前应检查出铁口是否有挡渣现象，如发现挡渣应及时排除。
5.4混铁炉出铁时，炉顶平台上严禁站人。
5.5交班者必须向下一班交清铁水化学成份，进铁，出铁温度，炉衬情况，并将上述情况记在交班纪录本上。

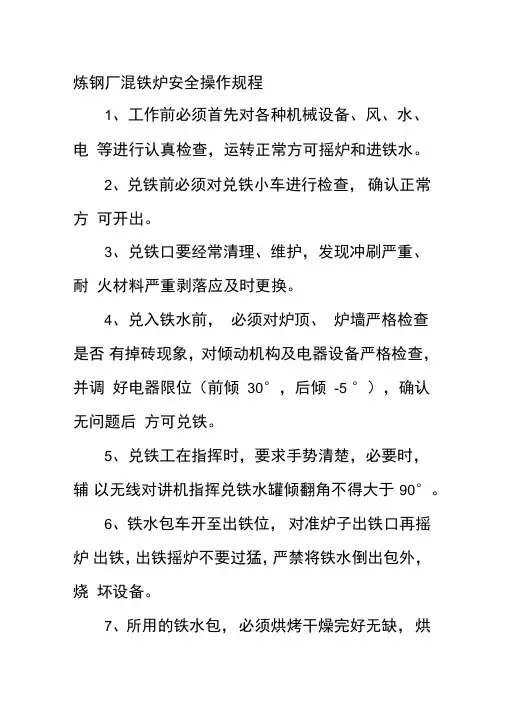

炼钢厂混铁炉安全操作规程1、工作前必须首先对各种机械设备、风、水、电等进行认真检查，运转正常方可摇炉和进铁水。
2、兑铁前必须对兑铁小车进行检查，确认正常方可开出。
3、兑铁口要经常清理、维护，发现冲刷严重、耐火材料严重剥落应及时更换。
4、兑入铁水前，必须对炉顶、炉墙严格检查是否有掉砖现象，对倾动机构及电器设备严格检查，并调好电器限位（前倾30°，后倾-5 °），确认无问题后方可兑铁。
5、兑铁工在指挥时，要求手势清楚，必要时，辅以无线对讲机指挥兑铁水罐倾翻角不得大于90°。
6、铁水包车开至出铁位，对准炉子出铁口再摇炉出铁，出铁摇炉不要过猛，严禁将铁水倒出包外，烧坏设备。
7、所用的铁水包，必须烘烤干燥完好无缺，烘烤后铁水包兑铁时，包内不得有大碳等易燃物品，如有待清理干净后方可兑铁。
有缺陷、头重脚轻，包耳、耳圈、软钩磨损大于10%，不准再用。
8、混铁炉应严格按装入系数装料，不允许超装。
应随时掌握炉内的存铁量，铁水面距烧嘴400 毫米时，不准再兑人铁水，混铁炉内有水时，应待水全部蒸发后才可动炉和兑人铁水。
9 、摇炉倒铁前，要先检查设备开关，制动器，马达包闸等是否灵敏可靠，有问题及时处理好后再摇炉。
10、取样勺、测温枪等要保持干燥，取样后样勺内剩余铁水要倒在干燥地区，以免烧伤。
11、混铁炉运行期间，任何人不准解除限位，摇炉必须固定专人，不得任意调动，他人不得操作。
12、清理出铁口时应站在特制的工作架上。
站平稳，周围设栏杆，以防坠落伤人。
13、清理出铁嘴、炉顶、受铁口时，应事先与倾炉工联系好，并设专人监护。
14、每班接班后，必须对炉墙进行观察，看是否有掉砖现象，发现异常现象作出记录，并向有关部门报告。
15、烧出铁口时，必须有两人作业，一人监护，并同行车工保持一致。
16、混铁炉出铁口下方及其周围，不准有积水，如地面潮湿，应加垫干河沙，以防漏铁爆炸。
17、混铁炉区域，系高炉来铁专用线路应在规定范围内无障碍物，行人穿越铁路时，要看清再过以防车辆压伤。
混铁炉工艺操作规程一、安全操作规程1. 在操作混铁炉时，必须穿戴符合规定的个人防护装备，包括安全帽、防护眼镜、耳塞、防护服等。
2. 严禁擅自拆除或调整安全设备，如发现问题应及时报告维修部门。
3. 在操作混铁炉前，必须进行安全教育和培训，掌握相关的安全操作规程。
二、炉前准备与操作规程1. 检查混铁炉设备和工具的运行状态，确保无故障。
2. 清理炉前环境，确保工作区域干净整洁，防止杂物造成危险。
3. 对混铁炉进行预热，确保炉温适宜，提高工作效率。
4. 操作混铁炉时，严禁单人操作，必须有专人监控和协助，确保安全。
5. 严禁将未经处理的金属块投入炉内，应先进行预处理，确保金属块符合要求。
三、加料规程1. 在加料前，必须确认炉内温度符合要求，确保加热效果良好。
2. 加料时，应注意金属块的摆放方式，确保稳定和均匀。
3. 规定加料量时，应根据生产需要和设备容量来确定，严禁超量加料。
四、炉内操作规程1. 在操作混铁炉时，应保持炉内环境的稳定和干燥，防止出现不必要的事故。
2. 严禁使用湿水淋浇炉内铁水，以防止造成爆裂或喷溅。
3. 在炉内操作时，应注意控制和调节炉温，确保操作的顺利进行。
4. 操作混铁炉时，应根据实际情况进行观察和调整，及时发现和解决问题。
五、铁水处理规程1. 在处理铁水时，应选择合适的方法和工艺，确保铁水的质量和稳定性。
2. 控制和调节铁水温度时，应根据需求和工艺要求进行操作，确保产品质量。
3. 处理铁水时，应注意与他人的配合和安全操作，确保不发生意外事故。
六、炉后操作规程1. 在操作完混铁炉后，必须及时进行设备的清洁和检查，确保设备正常运行。
2. 对炉产生的废渣和废气进行处理，确保环境保护要求。
3. 混铁炉工作结束后，应及时提交工作报告，总结工作经验，为下一次操作提供参考。
七、应急处理规程1. 在发生异常或突发情况时，应立即采取紧急措施，确保自己和他人的安全。
2. 当发生火灾或爆炸时，应立即启动灭火装置，进行紧急处理，并报告有关部门。

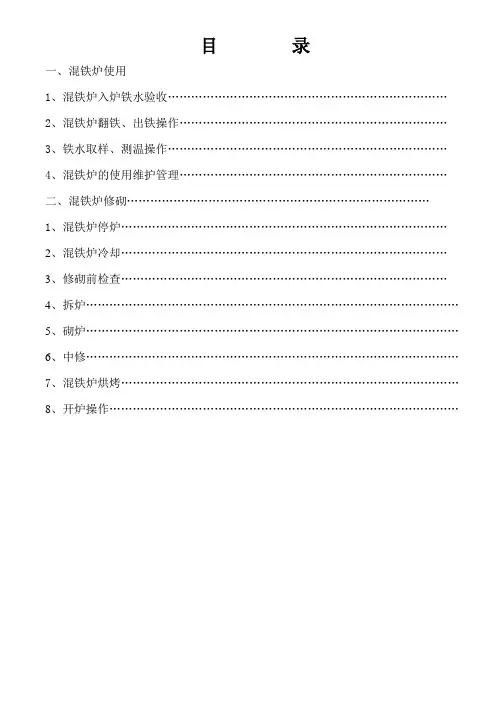

目录一、混铁炉使用1、混铁炉入炉铁水验收………………………………………………………………2、混铁炉翻铁、出铁操作……………………………………………………………3、铁水取样、测温操作………………………………………………………………4、混铁炉的使用维护管理……………………………………………………………二、混铁炉修砌……………………………………………………………………1、混铁炉停炉…………………………………………………………………………2、混铁炉冷却…………………………………………………………………………3、修砌前检查…………………………………………………………………………4、拆炉……………………………………………………………………………………5、砌炉……………………………………………………………………………………6、中修……………………………………………………………………………………7、混铁炉烘烤……………………………………………………………………………8、开炉操作………………………………………………………………………………一、混铁炉使用1.混铁炉入炉铁水验收1.1混铁炉入炉铁水标准，严格执行转炉原材料技术条件中的有关条款规定。
1.2入厂铁水化学成份（Si、Mn、P、S）的传输应与铁水运输同步进行，铁水到厂后及时与炼铁厂联系索要化学成份。
2.混铁炉翻铁、出铁操作2.1翻铁2.1.1入厂铁水罐有渣盖时，应压盖后再起吊至受铁槽，严禁鼓盖翻铁。
2.1.2向混铁炉内翻铁前，铁罐严禁提前挂小钩。
2.1.3向混铁炉内翻铁前，应将受铁槽车右行至极限位，方可翻铁。
2.1.4翻铁工在指挥天车时，应哨音响亮，手势清楚。
使用对讲机时，必须口齿清楚。
2.1.5回炉钢严禁翻入混铁炉。
2.1.6最大装入量为540吨。
2.2出铁2.2.1翻入混铁炉内的新铁水，必须在出铁后在铁水包内取样化验，并及时将结果报到炉前。
2.2.2出铁前混铁炉要按规定进行检查，特别是倾动机构，应在确认其性能良好后方可出铁。
2.2.3出铁工在出铁前应认真检查铁水包情况，在确认无包底，无包沿结盖、包位准确后才能出铁。
2.2.4出铁量要严格按转炉装入制度进行控制。
必须要在出铁前称空包，出铁后称重包，及时准确向转炉反馈出铁量、铁水成份、铁水温度等有关信息。
2.2.5出铁时要执行“两头小”、“中间大”，以看包为主、看称为辅的要点，出铁到离规定重量的2吨左右时，则准备抬炉，防止溢铁。
出完铁时应立即按电铃通知兑铁工。
2.2.6若出铁时发生停电或失控故障，应迅速断开电源，扳动手闸，使炉子返回零位。
2.2.7出铁工必须认真填写工作记录表格，对出铁、翻铁开始和终了时间，以及取样和报结果的时间一定要记录清楚。
2.2.8混铁炉内控制储量260吨的极限装置，任何人不得决定拆除或封极限出铁，以保护炉体，防止漏铁。
3．铁水取样、测温操作3.1接班后第一炉必须测温、取样。
3.2测温头插入铁水深度保证达到400mm。
3.3每班测温、取样不少于三次，送样5分钟后要向化验室询问化验结果，并报炉前。
4．混铁炉的使用维护管理4.1每班检查炉体各部位情况和加热系统的情况，发现问题积极处理并及时上报，交接班一定要交接清楚，双方签字认可。
4.2经常检查炉内温度（指目测观察），根据炉内的存铁量调整煤气和空气流量，应保持一定的火焰亮度和适当的长度，使炉顶温度控制在1250℃～1350℃的范围内。
4.3煤气压力低于500Pa时，应立即停止使用煤气，将风机关上，待压力恢复正常后再继续使用。
停送煤气必须要按煤气安全操作规程进行操作。
4.4生产期间，炉内存铁量应保持不少于120吨，即向前倾角不得超过30°，使炉底能得到有效的保护，此外，最大装铁量为540吨，即渣面最高点距端墙烧咀的距离为1000mm。
4.5及时清理受铁槽，保持槽内畅通，保持出铁口正常，不许搭桥。
4.6清理受铁槽时，可适当减少空气、煤气流量，清理完毕后应立即恢复，以保持炉温正常。
4.7停炉前须用3～5罐高炉铁水冲洗炉底，然后按冷却制度停炉。
二、混铁炉修砌1、混铁炉停炉停炉前兑入2-3包铁水，前后摇动炉体进行涮炉，尽量减少炉底冷铁便于拆炉。
2、混铁炉冷却2.1停炉后首先采用风冷降温，在两侧观察窗按装风机吹风降温。
2.2风冷48小时后可以进行打水降温，严格控制打水量，应均匀洒水，禁止集中冲击炉底，每两小时调整水管冲击位置，期间派专人检查炉体接缝处，防止涨坏炉衬。
3、修砌前检查3.1炉体冷却后首先使用绳子将煤气报警仪系住放入炉内测量炉内煤气，确保安全后才允许进入。
3.2由炼钢厂技术科、使用车间、承包厂家技术人员进入炉内，对炉内耐材侵蚀情况进行检查确认，针对实际侵蚀情况对新炉砌筑方案进行完善。
4、拆炉4.1拆炉时应先拆炉顶，再拆炉体，避免耐材塌落。
4.2炉内有残铁人工无法拆除时，采用氧气烧割后拆除。
5、砌炉5.1砌砖的一般规则5.1.1砌砖前炉子必须置于水平零位，并切断电源。
5.1.2所有耐火砖应符合行业标准，严禁使用未标明质量特性指标的耐火砖。
5.1.3砌砖前必须测好炉子中心线，并立好样板，拉线砌砖。
5.1.4砖缝容许标准。
5.1.4.1炉底及炉墙粘土砖缝不得超过3mm。
5.1.4.2炉底及炉墙镁砖缝不得超过2mm。
5.1.4.3炉顶矽砖及出铁口高铝砖不得超过2mm。
5.1.4.4炉顶矽藻土保温砖层不超过4mm。
5.2炉底砌砖5.2.1炉底砌砖前先将炉底钢板清扫干净，并拉线确定好炉子中心线。
5.2.2炉底分三层砌砖。
5.2.2.1隔热层的砌筑：靠钢板先铺上一层10mm厚的石棉板，再填一层40mm厚的矽藻土粉填料。
5.2.2.2粘土砖层的砌筑：在填料上湿砌两层粘土砖，厚度为65+115mm（即先平砌一层，后侧砌一层）。
5.2.2.3镁砖层的砌筑：在粘土砖层上竖砌两层镁砖，厚度为2×230mm，砖缝为1.5～2.0mm，在砖缝中撒入干燥的镁火泥。
5.2.3炉底矽藻土粉填料不要打紧，厚度均匀。
5.2.4炉底湿砌的粘土砖层应烘干，不砌胀缝，弧度要符合图纸。
5.2.5同一层炉底镁砖采用交错砌法，错缝尺寸不得小于30mm。
5.2.6炉底上下层的横向竖缝必须错开20mm以上。
5.2.7炉底镁砖胀缝每隔2×115mm厚或3×65mm厚夹1mm厚的黄板纸二片。
5.3出铁口砌砖5.3.1 靠出铁口钢板铺10mm厚的石棉板，上面湿砌一层厚115mm的粘土砖（不够115mm厚的部分用矽藻土粉填料垫层，但要打紧填实）最上面干砌两层立砌镁砖，砖层厚度为1×230mm。
5.3.2 出铁口底部的两层竖砌镁砖的长边方向应相互垂直，最上层镁砖的长边方向应垂直于出铁口方向。
5.3.3 出铁口底部最上层镁砖在里口端二米左右应砌成活底（即砌完墙后再砌底）。
其余部分砌成死底（即砌完底后再砌墙）。
5.3.4 出铁口底部粘土砖层不留胀缝，镁砖层胀缝每隔2×115mm厚或3×65mm厚夹1mm厚的黄板纸二片。
5.3.5 出铁口镁砖砌体胀缝每隔2×115mm厚或1×230mm厚夹1mm厚的黄板纸二片，但出铁口墙里口端部460mm范围内不夹胀缝。
5.3.6 出铁口侧墙用煤砖湿砌。
5.3.7 出铁口旋顶里端用高铝砖发旋，外口用粘土砖，均为湿砌，不留胀缝，砖缝不超过2mm。
5.3.8 靠拱脚铁下面留50～60mm集中胀缝，并充填卤水调剂的稠镁火泥填料。
5.4前后墙的砌筑5.4.1 前后墙靠钢板铺10mm厚的石棉板，在湿砌厚115mm的粘土砖，不留胀缝。
5.4.2 前墙镁砖湿砌，后墙镁砖干砌，都应紧靠粘土砖砌筑，胀缝每隔2×115mm厚或3×65mm 厚夹1mm厚的黄板纸二片。
5.4.3 前后墙拱脚铁下留50～65mm集中胀缝，并充填卤水调剂的稠镁火泥填料。
5.4.4 前后墙一律采用直砌法，不采用一直一横的砌筑法。
5.4.5 炉底翻身必须找平。
5.4.6 镁砖砌体上下前后都必须错缝砌筑。
5.4.7 与端墙砌体同时砌筑，扦口不得多于10层。
5.4.8 砌体弧度必须符合图纸尺寸，如炉壳变形，则根据具体情况妥善处理，砌砖必须要拉线。
5.5端墙砌筑1.5.1 靠钢板铺一层10mm厚的石棉板，镁砖砌体（厚65mm+2×230mm）与粘土砖砌体（厚115mm）靠紧砌筑，在粘土砖与石棉板之间充填43mm后的矽藻土粉填料。
5.5.2 端墙粘土砖湿砌不留胀缝，镁砖干砌其胀缝每隔2×115mm厚或230mm厚夹1mm厚的黄板纸二片。
5.5.3 端墙烧嘴以下砌镁砖，烧嘴以上部分用粘土砖湿砌，靠炉壳石棉板与砖之间仍充填43m/m 的矽藻土粉填料。
5.5.4 端墙烧嘴周围砌砖，应紧靠炉壳，仔细砌筑，严防漏气。
5.5.5 端墙与炉底联接处必须仔细加工砖找平，并前后墙体同时砌筑，插口不得多于10层。
5.5.6 同一层端砖的厚度相同，砌砖时以炉壳为导面。
5.6炉顶砌砖5.6.1炉顶环砌，上下层的环缝应错开。
5.6.2每环炉顶工作层的两边靠拱脚铁砌520mm长的铝镁砖，其上砌440mm长的矽砖第二层砌115mm的矽藻土砖。
5.6.3炉顶工作层干砌，第二层用粘土火泥湿砌。
5.6.4炉顶矽藻土砖与炉壳之间的缝隙用石棉板填实。
51.6.5每环炉顶至少打入三块锁砖，并在受铁口圆锥体外加工砖的后面各打入一块锁砖。
5.6.6炉顶砌砖由两端开始，为避免大量加工砖，可以在砌砖之前在拱胎上划好控制线。
5.6.7炉顶中间合门的加工砖环，其宽度不应大于120mm。
5.6.8炉顶工作层矽砖的胀缝留法如下：5.6.8.1辐射线每隔六块砖夹1mm厚的黄板纸一片，但在受铁口范围内的辐射线不夹黄板纸。
5.6.8.2每个环缝夹1mm厚的黄板纸一片，但在受铁口两端四环的环缝不夹黄板纸。
5.6.8.3两端靠炉壳留30～50mm缝隙，并填严矽藻土粉填料。
因施工单位砌筑工艺区别，用料或砌筑方法有所区别，但均应由我厂技术部门审核批准后方可实施。
6、中修6.1中修停炉操作与新炉修砌停炉操作相同。
6.2炉体降温禁止打水，自然冷却24小时，风冷5-6天。
6.3采用挖补工艺，必须把炉体内衬残渣打掉，耐材裸露，否则影响混铁炉使用寿命，且存在漏炉风险。
6.4中修后烘烤、开炉操作与新炉修砌停炉操作相同。
7、混铁炉烘烤7.1烘炉前的准备工作7.1.1 炉子砌筑完毕后，由相关单位检查验收后方可开始烘炉。
7.1.2 炉内施工废物，由施工单位清除干净。
7.1.3检查各有关设备、仪表是否处于正常良好状态。
2.1.5准备废油棉纱20～30公斤。
2.1.6安装好烘炉管。
2.2点火操作2.2.1准备车间组织点火工作，必须通知生产科、技术科、机电车间等有关人员参加。
