abb接触器参数说明摘要：I.接触器简介A.接触器的作用B.接触器的种类II.ABB 接触器参数说明A.额定电压B.额定电流C.额定功率D.工作制种类E.使用类别III.ABB 接触器型号及含义A.微型接触器B.空气断路器C.塑壳断路器D.框架断路器IV.接触器应用领域A.建筑业B.工业领域C.电力行业正文：ABB 接触器是一种用于控制电路的开关装置，具有很高的性能和稳定性。
作为全球领先的工业自动化和电力技术供应商，ABB 接触器被广泛应用于各种领域。
接下来，我们将详细介绍ABB 接触器的参数说明以及应用领域。
一、接触器简介接触器主要用于控制电动机和其他电感性负载，可以实现接通和分断电路的功能。
根据工作原理和结构的不同，接触器可以分为多种类型，如电磁式接触器、真空接触器、空气接触器等。
在实际应用中，根据负载的特性和工作环境的要求，选择合适的接触器是非常重要的。
二、ABB 接触器参数说明1.额定电压：额定电压是指接触器能正常工作的电压值。
不同的接触器型号具有不同的额定电压，用户在选择时需要根据实际应用需求进行选择。
2.额定电流：额定电流是指接触器在额定电压下能正常工作的电流值。
额定电流的大小决定了接触器的负载能力，用户在选择时需要根据负载的大小进行选择。
3.额定功率：额定功率是指接触器在额定电压和额定电流下能承受的功率。
额定功率反映了接触器的功率承受能力，用户在选择时需要根据负载的功率进行选择。
4.工作制种类：工作制种类是指接触器在正常工作条件下的工作方式。
根据不同的工作制种类，接触器可以分为长期工作制、短时工作制和断续工作制等。
5.使用类别：使用类别是指接触器在实际应用中可能遇到的环境条件和使用要求。
根据不同的使用类别，接触器可以分为标准型、防尘型、防水型等。
三、ABB 接触器型号及含义ABB 接触器型号繁多，根据负载类型和应用领域的不同，可以分为微型接触器、空气断路器、塑壳断路器和框架断路器等。

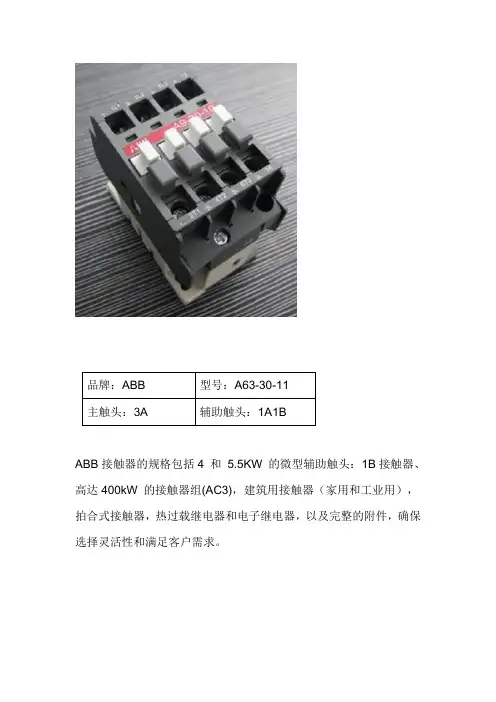

ABB接触器的规格包括4 和5.5KW 的微型辅助触头：1B接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求。
ABB系列交流接触器用于交流50Hz 或60Hz，额定绝缘电压为690-1000V，在AC-3 使用类别下额定工作电压为380V 时的额定工作电流为9A-400A。
AF400-30-11 200kW线圈电压：48-130/110-250/250-500。
主要供远距离接通及分断电路之用，适用于控制交流电动机的起动、停止及反转。
符合IEC947，VDE0660，GB14048-0577********-136********等标准。
主要结构及工作原理接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，A 9-A16采用自动灭弧，而A26-A110有U型的灭弧片置于躯壳中，形成封闭灭弧室灭弧好，飞弧距离为零。
触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。
铁芯采用E形结构，体积小。
线圈的接线方式有两种可供用户选择，一种两接线端在产品的同一端，另一种两接线端分别在产品的两端，接线灵活方便。
底座用玻璃纤维增强塑料制成，强度高，介电性能好。
安装方式可以螺钉安装，也可以用导轨安装，拆装方便迅速。
导电部件不外露，安全性能好。
正常工作条件和安装条件1、安装地点的海拔不超过2000M。
2、周围空气温度不超过+40度，且其25H内的平均温度值不超过= 35度，周围空气温度下限值为-5度。
3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。
4、安装地点的污染等级为3级。
5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%。
A9-30-10(01) 4kW 线圈电压：24/110/220/380A12-30-10(01)5.5kW 线圈电压：24/110/220/380A16-30-10(01)7.5kW 线圈电压：24/110/220/380A26-30-10(01)11kW 线圈电压：24/110/220/380A30-30-10(01)15kW 线圈电压：24/110/220/380A40-30-10(01)18.5kW线圈电压：24/110/220/380********************************ABB交流接触器采用国际先进技术开发结构完美、全模块化*********************************A50-30-11 22kW 线圈电压：24/110/220/380A63-30-11 30kW 线圈电压：24/110/220/380A75-30-11 37kW 线圈电压：24/110/220/380A95-30-11 45kW 线圈电压：24/110/220/380A110-30-11 55kW 线圈电压：24/110/220/380 A145-30-11 75kW 线圈电压：24/110/220/380 A185-30-11 90kW 线圈电压：24/110/220/380 A210-30-11 110kW线圈电压：24/110/220/380 A260-30-11 140kW线圈电压：24/110/220/380 A300-30-11 160kW线圈电压：24/110/220/380。

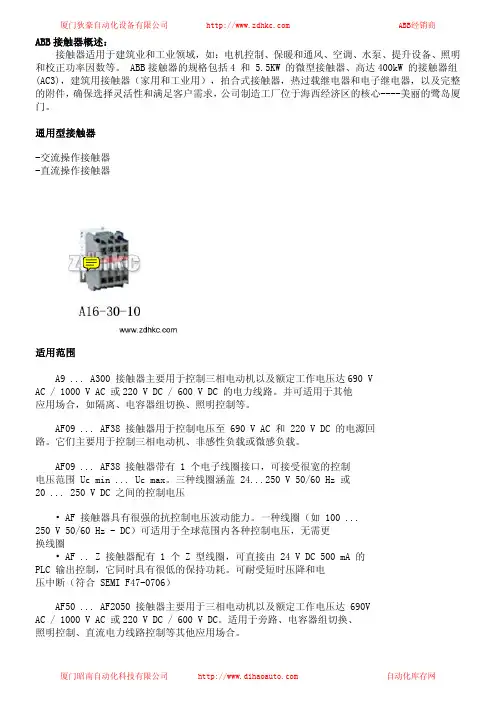

ABB接触器概述：接触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4 和 5.5KW 的微型接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
通用型接触器-交流操作接触器-直流操作接触器适用范围A9 ... A300 接触器主要用于控制三相电动机以及额定工作电压达690 VAC / 1000 V AC 或220 V DC / 600 V DC 的电力线路。
并可适用于其他应用场合，如隔离、电容器组切换、照明控制等。
AF09 ... AF38 接触器用于控制电压至 690 V AC 和 220 V DC 的电源回路。
它们主要用于控制三相电动机、非感性负载或微感负载。
AF09 ... AF38 接触器带有 1 个电子线圈接口，可接受很宽的控制电压范围 Uc min ... Uc max。
三种线圈涵盖 24...250 V 50/60 Hz 或20 ... 250 V DC 之间的控制电压• AF 接触器具有很强的抗控制电压波动能力。
一种线圈（如 100 ...250 V 50/60 Hz - DC）可适用于全球范围内各种控制电压，无需更换线圈• AF .. Z 接触器配有 1 个 Z 型线圈，可直接由 24 V DC 500 mA 的PLC 输出控制，它同时具有很低的保持功耗。
可耐受短时压降和电压中断（符合 SEMI F47-0706）AF50 ... AF2050 接触器主要用于三相电动机以及额定工作电压达 690VAC / 1000 V AC 或220 V DC / 600 V DC。
适用于旁路、电容器组切换、照明控制、直流电力线路控制等其他应用场合。
AF 系列接触器带交直流通用、宽电压、电子式控制线圈，无论控制电 源为交流50/60Hz 或直流，均可直接接至控制线圈，无需考虑不同国家的电力网络及控制电源种类不同等问题。

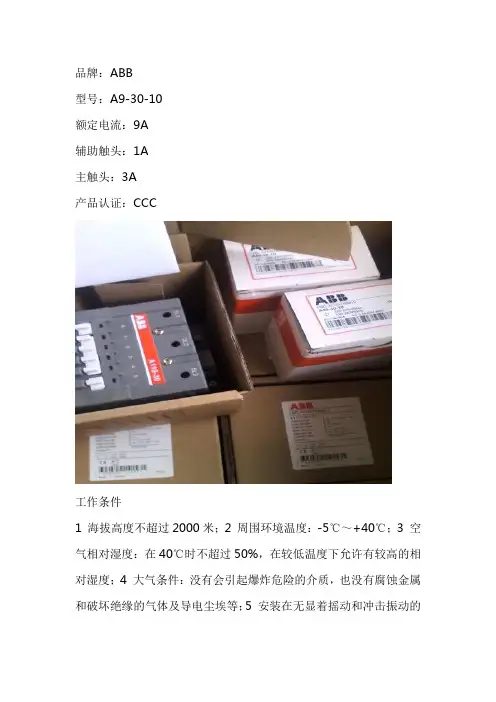

品牌：ABB型号：A9-30-10额定电流：9A辅助触头：1A主触头：3A产品认证：CCC工作条件1 海拔高度不超过2000米；2 周围环境温度：-5℃～+40℃；3 空气相对湿度：在40℃时不超过50%，在较低温度下允许有较高的相对湿度；4 大气条件：没有会引起爆炸危险的介质，也没有腐蚀金属和破坏绝缘的气体及导电尘埃等；5 安装在无显着摇动和冲击振动的地方；6 安装在没有雨雪侵袭的地方；7 控制电压允许变动范围：80%～110%Us。
结构特点1 总体结构接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头可有二常开，二常闭。
接触器触头支持件与衔铁采用弹性锁扣联结，消除了薄弱环节。
动作机构灵活，手动检查方便，结构设计紧凑，可防止外界物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。
接触器外形尺寸小巧，安装面积小。
安装方式可用导电导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。
产品安全、可靠性好，为国际先进的接触器机各种。
2触头系统主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。
灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板。
Ie≤22A装有金属隔弧板，保证人身及临近电器的安全。
接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时。
3磁系统电磁系统工作可靠，损耗小、噪音低、具有很高的机械强度，线圈的接线端装有电压规格的标记牌，标记牌电压等级涂有特定的颜色，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。
ABB交流接触器，触头，线圈1、接触器为防护式，动作结构为直动式，触头为双断点，具有体积小，重量轻、功耗低、寿命长、安全可靠等特点；2、接触器可组成机械可逆联锁磁力起动器，星三角减压起动器，还可根据用户选用增加辅助触头组、空气延时头等组合多种派生系列产品。
接触器:接触器分为-交/直流线圈A系列：交流线圈AF系列：交直流线圈AL系列：直流线圈列如：A9-30-10*80A：确认型号为交流线圈9：额定工作电流30：确认主触点数量（第1位：NO 第2位：NC 30、40分别为：3NO、4NO 22:2NO+2NC）10：确认辅助触点数量（第1位：NO，第2位：NC 10：1NO（本体自带）01:1NC（本体自带）11:1NO+1NC（左侧安装）80：线圈电压代号关于ABB接触器常见相关型号列表：0577保顺27882628A9-30-10A9-30-01A12-30-10A12-30-01A16-30-10 A16-30-01 A26-30-10 A26-30-01 A30-30-11 A50-30-11 A75-30-11 A95-30-11 A110-30-11 A145-30-11 A185-30-11 A260-30-11 A300-30-11。

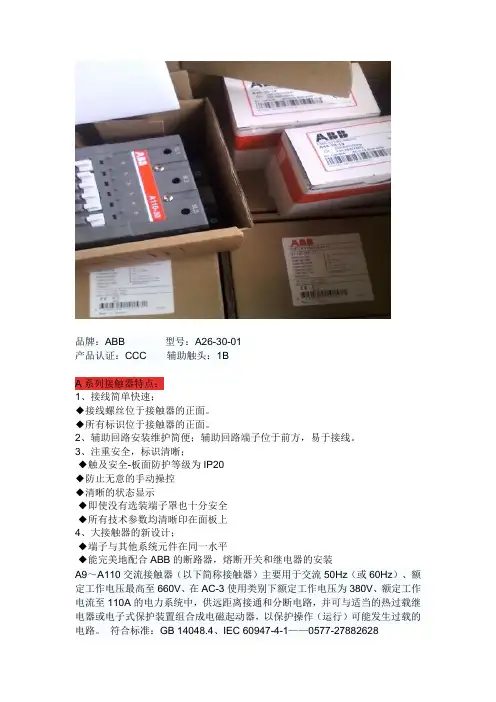

品牌：ABB 型号：A26-30-01产品认证：CCC 辅助触头：1BA系列接触器特点：1、接线简单快速；◆接线螺丝位于接触器的正面。
◆所有标识位于接触器的正面。
2、辅助回路安装维护简便；辅助回路端子位于前方，易于接线。
3、注重安全，标识清晰；◆触及安全-板面防护等级为IP20◆防止无意的手动操控◆清晰的状态显示◆即使没有选装端子罩也十分安全◆所有技术参数均清晰印在面板上4、大接触器的新设计；◆端子与其他系统元件在同一水平◆能完美地配合ABB的断路器，熔断开关和继电器的安装A9～A110交流接触器（以下简称接触器）主要用于交流50Hz（或60Hz）、额定工作电压最高至660V、在AC-3使用类别下额定工作电压为380V、额定工作电流至110A的电力系统中，供远距离接通和分断电路，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护操作（运行）可能发生过载的电路。
符合标准：GB 14048.4、IEC 60947-4-1——0577-********ABB交流接触器A9-30-10 ABB交流接触器A9-30-01 ABB交流接触器A12-30-10 ABB交流接触器A12-30-01 ABB交流接触器A16-30-10ABB交流接触器A16-30-01 ABB交流接触器A26-30-10 ABB交流接触器A26-30-01 ABB交流接触器A30-30-10 ABB交流接触器A30-30-01 ABB交流接触器A40-30-10 ABB交流接触器A40-30-01 ABB交流接触器A50-30-11 ABB交流接触器A63-30-11 ABB交流接触器A75-30-11 ABB交流接触器A95-30-11 ABB交流接触器A110-30-11 ABB交流接触器A145-30-11 ABB交流接触器A185-30-11 ABB交流接触器A210-30-11 ABB交流接触器A260-30-11 ABB交流接触器A300-30-11 ABB交流接触器A320-30-11 ABB交流接触器A9-40-10 ABB交流接触器A12-40-10 ABB交流接触器A16-40-10 ABB交流接触器A26-40-10 ABB交流接触器A40-40-10 ABB交流接触器A40-40-10 ABB交流接触器A50-40-11 ABB交流接触器A63-40-11 ABB交流接触器A75-40-11。
2、周围空气温度不超过+40度，且其25H内的平均温度值不超过=35度，周围空气温度下限值为-5度3、安装地点的空气相对温度在最高+40度时不超过50%，在较低温度时可允许有较高的相对温度，例如20度时达90%，对由于温度变化偶尔产生的凝露应采取特殊措施。
4、安装地点的污染等级为3级5、接触器允许垂直或水平安装，当垂直安装时，安装而与垂直的倾斜度不大于正负30%ABB交流接触器A9-30-01 线圈电压(V)：24/110/220/380ABB交流接触器A9-30-10线圈电压(V)：24/110/220/380ABB交流接触器A12-30-01 线圈电压(V)：24/110/220/380ABB交流接触器A12-30-10线圈电压(V)：24/110/220/380ABB交流接触器A16-30-01线圈电压(V)：24/110/220/380ABB交流接触器A16-30-10线圈电压(V)：24/110/220/380ABB交流接触器A26-30-01线圈电压(V)：24/110/220/380ABB交流接触器A26-30-10线圈电压(V)：24/110/220/380ABB交流接触器A30-30-01线圈电压(V)：24/110/220/380ABB交流接触器A30-30-10线圈电压(V)：24/110/220/380 ABB交流接触器A40-30-10线圈电压(V)：24/110/220/380 ABB交流接触器A40-30-01线圈电压(V)：24/110/220/380 ABB交流接触器A50-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A63-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A75-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A95-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A110-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A145-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A185-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A210-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A260-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A300-30-11线圈电压(V)：24/110/220/380 ABB交流接触器A320-30-11线圈电压(V)：24/110/220/380。
ABB接触器接触器适用于建筑业和工业领域，如：电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
ABB接触器的规格包括4 和 5.5KW 的微型接触器、高达400kW 的接触器组(AC3)，建筑用接触器（家用和工业用），拍合式接触器，热过载继电器和电子继电器，以及完整的附件，确保选择灵活性和满足客户需求，公司制造工厂位于海西经济区的核心----美丽的鹭岛厦门。
ABB集团位列全球500强企业，集团总部位于瑞士苏黎世。
ABB由两个历史100多年的国际性企业瑞典的阿西亚公司(ASEA)和瑞士的布朗勃法瑞公司(BBC Brown Boveri) 在1988年合并而成。
两公司分别成立于1883年和1891年。
ABB是电力和自动化技术领域的领导厂商。
ABB的技术可以帮助电力、公共事业和工业客户提高业绩，同时降低对环境的不良影响。
ABB 集团业务遍布全球100多个国家，拥有11.7万名员工，2009年销售额高达320亿美元。
1、建筑用接触器建筑用接触器符合国际标准(IEC)、欧洲标准(EN)和法国标准(NF CUTE, DIN-VDE, BS)。
2种类型的建筑用接触器用于不同的应用场合：" 正常 " 和 "日 - 夜"建筑用接触器。
它们被使用在自动化建筑设备、工业和办公室中，接线控制< 40 kW AC-1(白炽灯、荧光灯、暖房加热器、电池、调节系统、烤炉、烘干系统)，小电机控制 < 15 kW AC-3(通风机、空调、抽水机、洒水机、自动化系统)和在能源管理的不稳定流电阻系统(可能是 enslavement from clocks, 不平流电阻继电器, telebreakers, 自动调温器).安装安装在配电柜中的35 mmDIN导轨上(EN 50022) 安装深度 : 58 mm 宽度包括1 - 3个模块 (1 模块= 17.5 mm) 磁线路设计确保完全安静的操作，线圈采用交流供电(ESB 20 型)或一个集成的二极管整流器供电(ESB 24, ESB 40, ESB 63型) 接线端子在打开位置防止意外接触根据额定范围扩展2、3或4极，无需内置辅助触头附件 ESB 24, ESB 40, ESB63型的 2极辅助触头 (附加一个2极模块化型号EH 04 ..). 密封2、拍合式接触器拍合式接触器主要应用在钢铁工业，如：牵引机、电解和起重设备，电流从63A 至 5000A。
abb接触器参数说明（最新版）目录1.ABB 接触器的概念与应用领域2.ABB 接触器的型号与参数3.ABB 接触器的参数说明4.ABB 接触器的使用注意事项5.结束语正文一、ABB 接触器的概念与应用领域ABB 接触器是一种电气控制元件，主要用于建筑业和工业领域，如电机控制、保暖和通风、空调、水泵、提升设备、照明和校正功率因数等。
它通过主触点接通或分断电路，实现对电路的控制。
二、ABB 接触器的型号与参数ABB 接触器的型号大全涵盖了多种规格，包括 4、5.5kW 的微型接触器和高达 400kW 的接触器。
接触器的参数包括额定电压、额定电流、额定工作电压等。
例如，某负载是 380V 的三相感应电动机，则应选 380V 的交流接触器。
三、ABB 接触器的参数说明1.额定电压：接触器铭牌额定电压是指主触点上的额定电压。
通常用的电压等级为：直流接触器为 110V、220V、440V、660V 等档次；交流接触器为 127V、220V、380V、500V 等档次。
2.额定电流：额定电流接触器铭牌额定电流是指主触点的额定电流。
直流接触器的额定电流为 25A、40A、60A、100A、250A、400A、600A；交流接触器的额定电流为 5A、10A、20A、40A、60A、100A、150A、250A、400A、600A。
四、ABB 接触器的使用注意事项在使用 ABB 接触器时，应注意以下几点：1.根据负载的电压、电流等参数选择合适的接触器型号。
2.接触器应安装在通风、干燥、无腐蚀性气体的环境中，避免阳光直射和雨淋。
3.接线时应确保线径与接触器额定电流相匹配，并正确连接主触点和辅助触点。
4.接触器操作频率不宜过高，以免影响其使用寿命。
5.定期检查接触器的工作状态，发现异常应及时处理。
五、结束语总之，ABB 接触器作为一款优秀的电气控制元件，在多个应用领域发挥着重要作用。

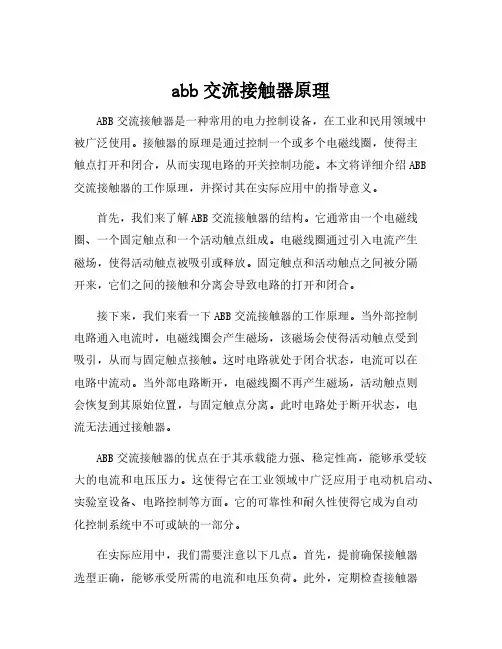

abb交流接触器原理ABB交流接触器是一种常用的电力控制设备，在工业和民用领域中被广泛使用。
接触器的原理是通过控制一个或多个电磁线圈，使得主触点打开和闭合，从而实现电路的开关控制功能。
本文将详细介绍ABB 交流接触器的工作原理，并探讨其在实际应用中的指导意义。
首先，我们来了解ABB交流接触器的结构。
它通常由一个电磁线圈、一个固定触点和一个活动触点组成。
电磁线圈通过引入电流产生磁场，使得活动触点被吸引或释放。
固定触点和活动触点之间被分隔开来，它们之间的接触和分离会导致电路的打开和闭合。
接下来，我们来看一下ABB交流接触器的工作原理。
当外部控制电路通入电流时，电磁线圈会产生磁场，该磁场会使得活动触点受到吸引，从而与固定触点接触。
这时电路就处于闭合状态，电流可以在电路中流动。
当外部电路断开，电磁线圈不再产生磁场，活动触点则会恢复到其原始位置，与固定触点分离。
此时电路处于断开状态，电流无法通过接触器。
ABB交流接触器的优点在于其承载能力强、稳定性高，能够承受较大的电流和电压压力。
这使得它在工业领域中广泛应用于电动机启动、实验室设备、电路控制等方面。
它的可靠性和耐久性使得它成为自动化控制系统中不可或缺的一部分。
在实际应用中，我们需要注意以下几点。
首先，提前确保接触器选型正确，能够承受所需的电流和电压负荷。
此外，定期检查接触器的触点状态，如果发现接触不良或者烧毁现象，应及时更换。
另外，在接触器使用过程中，应避免频繁地打开和关闭电路，以免损坏触点和线圈。
总的来说，ABB交流接触器是一种可靠且实用的电力控制设备，通过控制电磁线圈和触点之间的接触和分离，实现电路的开关控制。
在实际应用中，合理选择接触器型号、定期检查和维护触点状态，都可以确保其稳定运行。
希望本文的内容能够对读者理解ABB交流接触器的原理和应用具有指导意义。
新品瑞士ABB三极交流接触器AX09-30-10乐清市保顺电气有限公司现货销售。
品牌：ABB 型号：AX09-30-10主触头：3A 辅助触头：1AABB低压控制产品具有完整的系列和齐全的品种，适用范围广泛，遍及各工业行业、自动化设备和大型基础设备，以及商业和民用建筑的设备控制。
主要产品包括接触器、热过载继电器、软起动器、电动机起动器、智能电动机控制器、电子产品和继电器、按钮指示装置、接线端子、机械安全产品、工业连接器、行程开关和电流电压传感器等产品。
各系列产品均已获得相应的全球认证，包括CC C认证、UL认证和CE认证等。
能够轻松应对不同场合的应用要求，保证系统高效、安全、稳定和可靠运行。
0577保2788顺2628控制电动机和电源回路用3极接触器和过载继电器有效控制，方能物尽其用ABB可以提供丰富齐全的适用于简单及极端严酷环境的3极接触器，还可以提供具有特殊用途的接触器产品。
其中AF接触器采用的是革新性技术，颠覆了传统的接触器使用方法，适用于全球各个地方和各种电网条件。
微型接触器系列具有紧凑的外形尺寸和特殊连接方法。
AS系列接触器性价比高，可以助您优化设备设计。
对于接线端子类型，您可以选择螺钉、弹簧或环形接线片。
总之，无论您需要哪种类型的接触器，ABB都能满足您的需求。
AX系列三极交流接触器136保3420顺7967AX系列接触器结构紧凑、体积小、寿命长、工作稳定可靠、安装维护简单，接触器和过载继电器适用于建筑业和工业领域，如：电动机控制、保暖和通风、空调、水泵、明明和校正功率因数等。
1. 精确简便：全新设计的AX系列接触器，使现场的安装和使用更加简便。
2. 产品保护：AX接触器可以与起动器、过载继电器等元件直接连接并相互配合，简化了产品选型工作。
3. 易维护：185A以上的接触器，无需拆主进、出线，即可更换线圈和检查主触点，维护更安全，更省时。
4. 紧凑的尺寸：优化的接触器设计，缩小了产品安装尺寸，节省客户控制柜的使用空间。
